Exploring Block Ram i Xilinx SP3 -serien: Funktioner, forskelle og optimering

Denne guide undersøger rollen som Block RAM i Xilinx's SP3 -serie med sin kapacitet på op til 1,87 Mbit og alsidig anvendelse som databaser, FIFOS og Buffering.Det forklarer, hvordan Block RAM øger systemets ydeevne gennem fleksibilitet og sammenligner den med distribueret RAM.Ved at forstå dens funktioner kan du optimere blokram for mere effektive og kraftfulde systemdesign.

Katalog

Oversigt

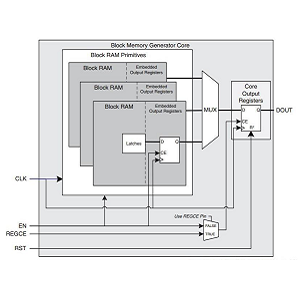

Block Ram (BRAM) er en vigtig komponent i moderne FPGA'er, især i Xilinx's SP3 -serie.SP3 FPGA leverer to typer RAM: blokram og distribueret RAM, hver designet til specifikke datahåndteringsopgaver.Det tilbyder op til 1,87 mbit blok RAM, der bruges til opgaver som datacache, FIFO-strukturer og buffering i højtydende systemer.Hver blok RAM-enhed har en 18 kbit kapacitet og understøtter ægte dobbeltportfunktionalitet.Dette betyder, at det inkluderer to uafhængige 36-bit databusser til samtidig læse- og skriveoperationer, der maksimerer effektiviteten.Du kan konfigurere den som en-port RAM med op til 72-bit båndbredde eller dobbeltport RAM med 36-bit båndbredde, hvilket giver fleksibilitet til forskellige datatilgangsbehov.

Block RAM -enheder kan også kaskaderes op til 104 enheder kan forbinde problemfrit for at udvide hukommelseskapaciteten og understøtte mere komplekse behandlingsopgaver.Denne funktion gør det muligt for at opbygge alsidige hukommelsessystemer med brugerdefinerede aspektforhold og databåndbredde -konverteringer.I praksis forbedrer Block RAM ydelsen i applikationer, der kræver hurtig datatilgang, såsom digital signalbehandling (DSP).Dens evne til at udføre hurtiglæsning/skriveoperationer forbedrer gennemstrømningen og reducerer forsinkelsen, mens paritetsoperationer sikrer dataspålidelighed.Den dobbelte portdesign og kaskaderende kapacitet gør Block Ram til et kraftfuldt værktøj til at skabe effektive hukommelsesarkitekturer.Efterhånden som efterspørgslen efter højhastighedsdatabehandling vokser, bliver forståelse og gearing af blokram's potentiale stadig vigtigere i FPGA-baseret systemdesign.

Forskel med distribueret RAM

Block RAM kræver fuld udnyttelse inden for et enkelt tilfælde, hvilket betyder, at hvis der er behov for mindre hukommelse, end hvad en blok RAM -enhed leverer, bliver den ubrugte del ikke tilgængelig til andre formål.Dette kan resultere i ineffektivitet og spildte ressourcer, især i systemer med dynamiske eller svingende hukommelseskrav.I modsætning hertil tilbyder distribueret RAM større fleksibilitet ved kun at tillade præcis tildeling af den nødvendige hukommelse, hvilket gør den ideel til applikationer med ændrede krav, såsom tidsdatabehandling.Disse arkitektoniske forskelle påvirker designstrategier, hvor distribueret RAM ofte muliggør mere effektiv ressourcehåndtering, reducerer strømforbruget og forbedrer systemets ydelse.At vælge mellem blokram og distribueret RAM afhænger af den specifikke anvendelse, afbalancering af skalerbarhed, ydeevne og omkostningseffektivitet.
