Udforskning af TCA6424ARGJR: Funktioner, brugssager og teknisk datablad

Texas Instruments TCA6424ARGJR er en kraftfuld og fleksibel 24-bit I/O-ekspander, der er konstrueret til at integrere problemfrit med I2C og SMBUS-systemer.Denne artikel udforsker sine nøglefunktioner, tekniske specifikationer og vidtrækkende applikationer, hvilket viser, hvordan den forenkler kommunikationen mellem mikrokontrollere og perifere enheder.Ved at muliggøre effektiv styring af I/O-operationer hjælper TCA6424ARGJR dig med at forbedre systemets ydelse, reducere kompleksiteten og opnå omkostningseffektive løsninger.Med sin støtte til forskellige protokoller og konfigurerbare funktionaliteter er denne ekspander et nødvendigt værktøj til at udvikle innovative og pålidelige elektroniske systemer i dagens dynamiske teknologilandskab.

Katalog

1. Oversigt over TCA6424ARGJR

2. funktioner

3. tekniske specifikationer

4. CAD -model

5. Alternative komponenter

6. Ansøgninger

7. Producent

8. Sammenlignelige elementer

Exploring TCA6424ARGJR: Features, Use Cases, and Technical Datasheet

Oversigt over TCA6424ARGJR

De Tca6424argjr, udviklet af Texas Instruments, fungerer som en fleksibel I/O -ekspander, der ubesværet forbinder med mikrokontrollere via I2C -interface.Med sin operationelle kapacitet, der spænder over et stort spændingsområde fra 1,65V til 5,5V for både P-Port og SDA/SCL-forbindelser, tilbyder det omfattende kompatibilitet på tværs af adskillige systemer.Denne omfattende tilpasningsevne gør det muligt at implementere enheden i forskellige applikationer, fra grundlæggende elektronik til mere komplicerede kontrolsystemer, der bruges i industrielle miljøer.

Fremhævede attributter for TCA6424ARGJR er minimalt standby-strømforbrug på 1μA, hvilket er fordelagtigt til scenarier med lav effekt, hvilket hjælper med energikonservering.Open-drænafbrydelsesudgangen, der spiller en vigtig rolle i effektiv kommunikation, underretter straks mikrokontrolleren om eventuelle statusændringer.Tilstedeværelsen af en nulstillingsindgangsindstilling forbedrer systemets pålidelighed ved at tilbyde en ligetil metode til genstart, når det er nødvendigt.Tilpasbare konfigurationsindstillinger, der giver fleksibel kontrol, der serverer en lang række applikationer, fra hverdagens forbrugerelektronik til avancerede automatiseringssystemer.

Funktioner

Funktion	Beskrivelse
24-bit I/O-ekspander	Giver 24 ekstra input/output pins kontrolleret via I2C eller SMBUS -protokol.
Driftsspænding	Understøtter 1,65V til 5,5V på både P-Port og SDA/SCL-sider, sikre kompatibilitet med forskellige spændingsniveauer og enheder.
Lav standbystrøm	Forbruger kun 1 µA i standbytilstand, bevarer effekt og Udvidelse af batterilevetid.
Open-drain afbryder output	Signaler mikrokontrolleren om inputændringer eller fejl betingelser.
Nulstil input	Tillader nulstilling til standardtilstanden via en ekstern signal.
Konfigurationsregistre	Programmerbare indstillinger for pin -retning, polaritet og Outputtilstand.
Pakke	Kommer i en UQFN-32-pakke, der tilbyder et lille fodaftryk og lav profil.
Applikationer	Velegnet til tastatur, LED og GPIO -kontrol, forbedring Mikrokontrollerfunktionalitet og fleksibilitet.

Tekniske specifikationer

Type	Parameter
Livscyklusstatus	Aktiv (sidst opdateret: 1 dag siden)
Fabriks ledetid	6 uger
Kontakt plettering	Guld
Monteringstype	Overflademontering
Pakke / sag	32-UFQFN Exposed Pad
Overflademontering	JA
Antal stifter	32
Vægt	59.987591 mg
Antal I/OS	24
Driftstemperatur	-40 ° C ~ 85 ° C.
Emballage	Tape & Reel (TR)
JESD-609-kode	E4
PBFree -kode	Ja
Delstatus	Aktiv
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)
Antal afslutninger	32
ECCN -kode	EAR99
HTS -kode	8542.39.00.01
Spænding - Forsyning	1,65V ~ 5,5V
Terminal position	Quad
Peak Reflow temperatur (CEL)	260
Forsyningsspænding	3.3V
Basisdelenummer	TCA6424
Pin -tælling	32
Outputtype	Push-pull
Strømforsyninger	2/5v
Interface	I2C, SMBUS
Antal porte	3
Outputstrøm	25mA
Antal bits	24
Urfrekvens	400 kHz
Forsyning af strømmaks	0,03 mA
Afbryde output	Ja
Nuværende - outputkilde/vask	10mA 25mA
Funktioner	Por
Højde	600μm
Længde	5 mm
Bredde	5 mm
Tykkelse	0m
Nå SVHC	Ingen svhc
Strålingshærdning	Ingen
ROHS -status	Rohs3 -kompatibel
Blyfri	Blyfri

CAD -model

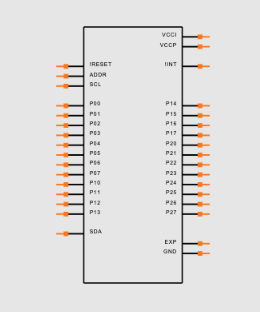

Symbol

TCA6424ARGJR Symbol

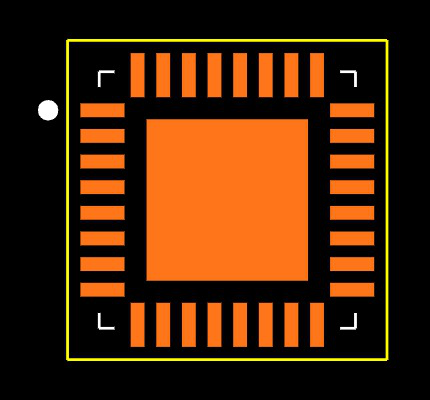

Fodspor

TCA6424ARGJR Footprint

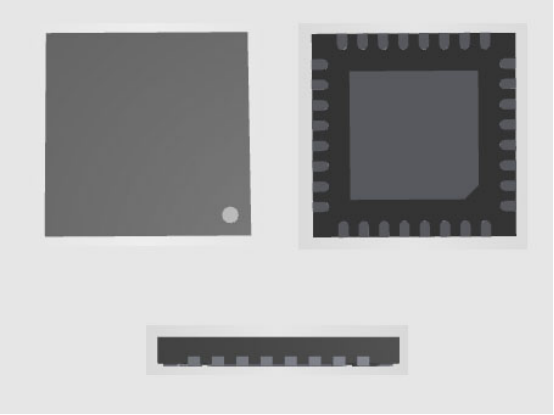

3D strukturel repræsentation

TCA6424ARGJR 3D Model

Alternative komponenter

Delnummer	Beskrivelse	Fabrikant
TCA6424ARSMR	24 I/O, PIA-generalformål, QCC32, QFN-32	Texas Instruments

Applikationer

Streamlining tastaturmatrixlayouts

TCA6424ARGJR I/O -ekspanderen tilbyder en strømlinet tilgang til at designe tastaturmatrixlayouts ved at reducere afhængigheden af adskillige mikrokontrollerstifter.Denne effektivitet trimmer ikke kun de udgifter, der er forbundet med elektroniske komponenter, men baner også vejen for at oprette kredsløbskort, der er mere kompakte og dygtige organiserede.I det væsentlige kan adepty at bruge I/O-udvidelser føre til mindre, mere ergonomiske PCB, hvilket gør dem til et attraktivt valg for det stadigt udviklende felt af bærbar og bærbar gadgetry.

Forbedring af LED -kontrol gennem PWM

Når man adresserer LED -kontrol, præsenterer TCA6424ARGJRs indlejrede PWM -funktion en Adept -metodologi til at manipulere intensitet og farvearrangementer i komplekse belysningsopsætninger.Denne attribut skinner i applikationer som Smart Home Technology og Transformative Visual Displays.Kendskabet til at udføre yndefulde overgange og finjusterede lyseffekter uden overdreven at anstrenge den primære mikrokontroller, beriger dine oplevelser og peger mod et overlegent produktkaliber.

Augmenting GPIO til alsidig enhedsarkitektur

TCA6424ARGJR øger GPIO -kapaciteterne og åbner et utal af forbindelsesmuligheder i enhedsteknik.Denne tilpasningsevne er bemærkelsesværdig i tilpassede scenarier, hvor forskellige komponentlayouts kræves for at opfylde unikke operationelle krav.Den lethed, hvormed I/O -udvidelser smelter ind i forskellige opsætninger, låser innovative muligheder op i domæner som IoT og Industrial Automation, hvor skiftbarhed og ekspansionspotentiale er nøglen.I betragtning af dette er det spændende at forestille sig, hvordan denne teknologi kan stimulere mere flydende prototype, og fremme hurtige justeringer som svar på markedsindsigt og udvikle forbrugernes ønsker.

Fabrikant

Texas Instruments er kendt for sine halvlederinnovationer, hvilket kontinuerligt forbedrer sin ansete status med et bredt produktsortiment, der hæver ydeevne og effektivitet på tværs af forskellige brancher.Virksomhedens inderlige entusiasme for innovation skinner igennem i sin oprettelse af Revolutionary Semiconductor Solutions, der imødekommer anvendelsen af applikationer fra forbrugerelektronik til bilsystemer.Deres forpligtelse til brug af lav effekt og højeffektiv design er i overensstemmelse med den stigende opfordring til miljøvenlig teknologi.At få indsigt fra projekter ud over akademiske grænser giver dig ofte en meningsfuld forståelse af praktiske anvendelser.Du kan ofte vælge Texas Instruments 'komponenter for at øge holdbarheden og pålideligheden af elektroniske enheder, især inden for sundhedsvæsenet og vedvarende energi.

Sammenlignelige elementer

Delnummer	Fabrikant	Pakke / sag	Antal stifter	Interface	Forsyningsspænding	Teknologi	PBFree -kode	Nå SVHC	Blyfri
Tca6424argjr	Texas Instruments	32-UFQFN Exposed Pad	32	I2C, SMBUS	3.3 v	CMOS	Ja	Ingen svhc	Blyfri
MCP23017-E/ml	Microchip -teknologi	24-WFQFN Exposed Pad	24	I2C, SMBUS	1,8 v	CMOS	Ja	Ingen svhc	Blyfri
TCA9555RTWR	Texas Instruments	24-WFQFN Exposed Pad	24	I2C, SMBUS	1,8 v	CMOS	Ja	Ingen svhc	Blyfri
TCA9535RTWR	Texas Instruments	24-WFQFN Exposed Pad	24	I2C, SMBUS	1,8 v	CMOS	Ja	Ingen svhc	Blyfri
TCA6416ARTWR	Texas Instruments	28-VQFN Exposed Pad	28	I2c	5 v	CMOS	Ja	Ingen svhc	Blyfri

Datablad PDF
