Udforskning af 8255 mikroprocessorarkitektur, funktionalitet og applikationer

Denne artikel giver en dybdegående udforskning af 8255 mikroprocessoren, der kaster lys over dens operationelle mekanismer og omfattende anvendelser.8255 -mikroprocessoren viser sig uvurderlig på tværs af forskellige domæner, herunder industrielle automatiseringssystemer og uddannelsesplatforme, hvilket muliggør effektive dataudveksling.Gennem detaljeret analyse bestræber dette stykke sig på at tilbyde omfattende indsigt i mikroprocessorens vigtigste rolle, hvilket sikrer en helhedsundersøgelse af dens betydning i forskellige teknologiske miljøer.

Katalog

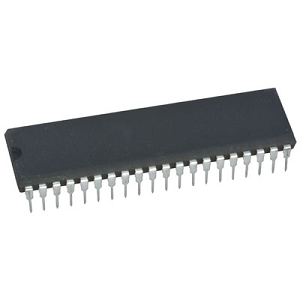

Forståelse af 8255 mikroprocessor

De 8255 Microprocessor, også kaldet en PPI (programmerbar perifer interface) chip, spiller en rolle i at lette datatransmission i forskellige miljøer.Dens støtte til både enkle og afbrydelsesdrevne I/O-operationer gør det meget tiltalende for forskellige applikationer.Denne mikroprocessor muliggør væskeinteraktioner mellem CPU og eksterne enheder, såsom analoge-til-digitale konvertere (ADC'er), digital-til-analoge konvertere (DAC'er) og tastaturer.Dens sofistikerede, men alligevel økonomisk levedygtige arkitektur sikrer kompatibilitet med en bred vifte af mikroprocessorer og eksterne komponenter.Det leveres med tre 8-bit tovejs I/O-porte, programmerbare pr. Anvendelsesbehov.8255 mikroprocessor finder sin plads i et utal af industrier, der beviser dens alsidighed inden for både industriel automatisering og forbrugerelektronik.I et automatiseret produktionsmiljø fungerer 8255 som en kerne i dataindsamlingssystemer, der er grænseflade med sensorer og aktuatorer.

Funktioner af 8255 mikroprocessor

Den 8255 mikroprocessor udmærker sig som en programmerbar perifer interface (PPI) enhed med tre programmerbare I/O -porte.Disse porte letter forbindelsen til forskellige enheder, fungerer i tre operationelle tilstande: tilstand 0 (enkel I/O), tilstand 1 (strobed I/O) og tilstand 2 (tovejs strobet I/O).

Programmerbare I/O -porte

De tre programmerbare I/O -porte tilbyder forskellige tilslutningsmuligheder.Denne fleksibilitet hjælper med kontrol og koordinering af flere perifere enheder, berigende systemmodularitet og skalerbarhed.

Mode 0: Enkel I/O

Mode 0 muliggør direkte input- og outputoperationer.Dens enkelhed og hastighed gør det meget pålideligt for opgaver, hvor der er behov for ligetil funktionalitet.

Mode 1: Strobed I/O

Mode 1 eller strobed I/O bruger håndtrykssignaler for at sikre korrekt timing og synkronisering af dataoverførsel.Denne tilstand bidrager til dataintegritet, hvilket reducerer risikoen for fejl under transmission.

Mode 2: tovejs strobet I/O

Mode 2 understøtter tovejskommunikation, hvilket forbedrer effektiviteten af ​​dataudvekslinger.Denne dobbeltstrømningsevne er god i systemer, der kræver dynamisk og pålidelig dataoverførsel.

Kompatibilitet og integration

Microprocessors fulde kompatibilitet med Intel-processorer garanterer problemfri integration og ekstraordinært samarbejde inden for Intel-baserede systemer.Dens TTL -kompatibilitet letter ligetil interaktion med standardlogikfamilier og strømline design og implementering af elektroniske systemer.

Direkte bitsæt/nulstillingsfunktionalitet

Et træk ved 8255 er dens direkte bit sæt/nulstillingsfunktionalitet.Dette tillader manipulation af individuelle bits i havnene og tilbyder præcis kontrol over perifere operationer.Andre bruger denne kapacitet til at øge systemets ydeevne og lydhørhed.

Programmerbare I/O -stifter

8255 giver i alt 24 programmerbare I/O-stifter, arrangeret i 8-bit og 4-bit porte.Denne konfiguration giver betydelig fleksibilitet i design af perifere grænseflader, der serverer både enkle og indviklede opsætninger.Disse programmerbare stifter gør det muligt for praktikere at skabe skræddersyede løsninger, der er skræddersyet til specifikke applikationsbehov.8255s tilpasningsevne og programmerbarhed viser sig meget gavnlig.For eksempel sikrer mikroprocessorens evne til at håndtere forskellige input/output -operationer i bilkontrolsystemer, der administrerer flere sensorer og aktuatorer.

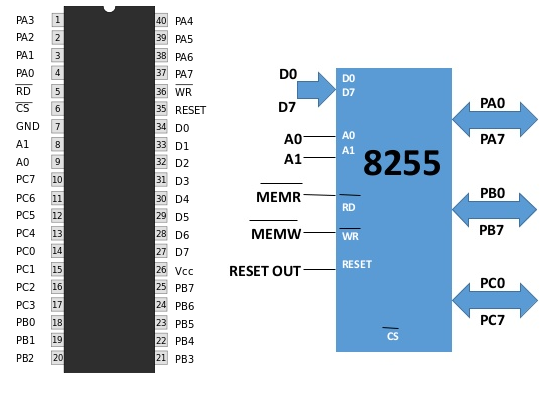

Pinout af 8255 mikroprocessor

8255 mikroprocessor skiller sig ud som en sofistikeret programmerbar perifer interface, udformet med 40 pins, der hver spiller forskellige roller for dens funktion.En dissektion af disse stifter afslører deres respektive funktioner og forskellige applikationer.

PA0-PA7 og PB0-PB7: Port A og Port B-datilinjer

PA0-PA7- og PB0-PB7-stifterne fungerer som de primære dataudvekslingskanaler for henholdsvis port A og port B.Disse porte letter problemfri kommunikation mellem mikroprocessor og perifere enheder.De anvendes ofte i parallel kommunikation med input/output -enheder, hvilket sikrer effektiv databehandling.Håndtering af disse linjer effektivt i scenarier, der kræver parallel behandling og dataoverførsel, hvilket forbedrer den overordnede systemsreaktion.

PC0-PC7: Port C-stifter

Port C-stifterne, PC0-PC7, er opdelt i den øverste (PC4-PC7) og nedre (PC0-PC3) halvdele.Denne segmentering tillader fleksible konfigurationer for forskellige operationelle tilstande.Port C's dobbelte natur kan fungere som individuelle kontrollinjer eller som en kollektiv gruppe til håndtryk.En sådan alsidighed viser sig uvurderlig i komplekse grænseflade kredsløb, hvor præcise kontrol- og statusfeedback er nødvendig, hvilket letter de komplicerede systemoperationer.

D0-D7: Databuslinjer

D0-D7-stifterne udgør kernedatabussen, hvilket muliggør tovejsdataflow mellem mikroprocessor og perifere enheder.Disse linjer spiller en rolle i transmission af data, kommandoer og statusoplysninger.At forstå timingen og synkroniseringen af ​​databusstransaktioner for at optimere den samlede systemydelse, sikre glatte dataudveksling og driftseffektivitet.

A0 og A1: Valg af portvalg og kontrolregister

Pins A0 og A1 er integreret i at vælge den relevante port til datatransmission eller kontrolregisteroperationer.Disse adresselinjer giver mikroprocessoren mulighed for nøjagtigt at målrette specifikke registre og dirigere operationer med præcision.Det er godt at mestre brugen af ​​disse stifter til at konfigurere mikroprocessoren til forskellige opgaver, såsom indstilling af tilstand og afbryde håndtering, skræddersy den til at imødekomme forskellige operationelle krav.

Kontrol og strømstifter

CS ': Chip Select

CS 'pin aktiverer 8255 mikroprocessoren.Når denne pin er lav, vælges mikroprocessoren til efterfølgende læse- eller skriveoperationer.Korrekt implementering af denne pin er vigtig for systemstabilitet og forebyggelse af fejlagtige dataudveksling, hvilket sikrer pålidelig drift.

RD ': Læs tilstandsinitiering

Rd 'pin initierer læsningsoperationer fra mikroprocessoren.Dette signal bruges til at hente data fra enheden.Effektiv koordinering af læsesignaler med perifer enheds timing hjælper med problemfri dataindsamling, hvilket forbedrer dataintegritet.

WR ': Skrivtilstandsinitiering

WR' -pin -triggers skriver operationer, så data sendes til perifere enheder.Korrekt synkronisering af skrivekommandoer er nødvendig for at sikre dataintegritet og forhindre datatab under transmission, vedligeholdelse af systemets pålidelighed.

Nulstil: System Nulstil

Nulstilstiften geninitialiserer mikroprocessoren.Denne handling rydder data og indstillinger, hvilket sikrer, at systemet kan genstartes og bringes til en kendt tilstand.Dette er vigtigt efter at have mødt behandlingsfejl eller under opstartsekvenser, vedligeholdelse af systemkonsistens.

GND og VCC: strømforsyning

GND og VCC -stifter leverer strømforsyningen til mikroprocessoren.GND fungerer som referencegrund, mens VCC leverer en stabil 5V.Korrekt ledning af disse stifter for at undgå effektudsving, der kan kompromittere mikroprocessorens ydeevne og den samlede system pålidelighed.

Arbejde med 8255 mikroprocessor afslører en interessant facet: optimering af sine multifunktionelle stifter til forskellige operationelle tilstande.At anvende disse stifter i afbrydelsesdrevne applikationer forbedrer effektiviteten ved at lade mikroprocessoren reagere på begivenheder, som de forekommer, uden konstant afstemte perifere enheder.Denne tilgang forbedrer systemets ydeevne, hvilket gør den mere adaptiv og lydhør over for eventuelle begivenheder.

8255 mikroprocessors PIN -konfiguration er grundlag for dens fleksibilitet og effektivitet i perifer grænseflade.At forstå hver pin's rolle og anvende bedste praksis i deres brug kan i høj grad forbedre mikroprocessorens ydelse i komplicerede systemer.

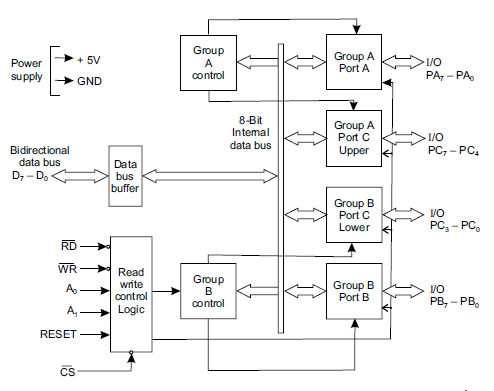

Arkitektur af 8255 mikroprocessor

Arkitekturen af ​​8255 mikroprocessoren er kompleks og omfatter flere komponenter, der sikrer væske CPU -operationer.En sofistikeret intern busgrænseflade integrerer interne og systembusser, der understøtter problemfri CPU -læst og skrivende opgaver, støtter dette sin rolle i mikroprocessorens overordnede funktionalitet.

Intern busgrænseflade

Den interne busgrænseflade fungerer som broen mellem mikroprocessorens interne mekanismer og eksterne systembusser.Denne tovejsgrænseflade er god til effektiv udførelse af læse- og skriveoperationer.For eksempel bruges lignende systemer i moderne computing for at lette informationsudveksling mellem en central behandlingsenhed og forskellige perifere enheder, hvilket sikrer glat og effektiv ydelse.

Kontrollogik

Kontrollogik er kernen i 8255 -arkitekturen, der orkestrerer interne operationer og styring af dataoverførsler.Ved at forbedre koordinering optimerer kontrollogik behandlingseffektiviteten.Implementering af avancerede kontrolsystemer, der ligner dem i moderne automatiserede produktionslinjer, kan øge ydeevnen og pålideligheden af ​​komplekse systemer.

Kontrolgrupper og havnestyring

Kontrolgrupper A og B

Arkitekturen definerer kontrolgrupper A og B, som administreres af CPU'en.Disse grupper overfører kommandoer til tilknyttede porte, svarende til hvordan automatiserede systemer er opdelt i kontrollerbare enheder for at forbedre håndterbarheden og effektiviteten.Denne segmentering muliggør lettere forfining og fejlfinding i komplekse scenarier.

Porte A- og B -konfigurationer

Porte A og B har 8-bit input-låse og outputbuffere.Port A fungerer i tre unikke tilstande, mens port B fungerer i to.Denne sort i konfigurationstilstande giver mulighed for en bred vifte af applikationer, ligesom konfigurerbare netværkssystemer, der kan tilpasse sig forskellige operationelle behov.Flere tilstande giver forbedret fleksibilitet og værktøj.

Port C -funktionaliteter

Port C er opdelt i øvre og nedre sektioner til håndtryk og statussignaloperationer.Denne segmentering sikrer præcis og pålidelig kommunikation i både mikroprocessor og moderne netværkskommunikationssystemer.F.eks. Viser håndtryksprotokoller, der bruges i sikre dataudveksling, nødvendigheden af ​​en sådan segmenteret kontrol til opretholdelse af integritet og effektivitet.

8255 mikroprocessorens arkitektoniske sofistikering, der er markeret med dens omfattende kontrollogik, alsidige portkonfigurationer og effektiv busgrænseflade, fremhæver værdien af ​​detaljeret, modulær design til opnåelse af optimeret og pålidelig ydelse i forskellige teknologiske domæner.

8255 mikroprocessor driftstilstande

8255 opererer i forskellige tilstande, der hver tilbyder unikke funktionaliteter, der er skræddersyet til forskellige applikationer.At forstå disse tilstande og vælge den passende kan man ofte føre til forbedret systemydelse og effektivitet.

Bit sæt-reset-tilstand

Den bit sæt-reset-tilstand fokuserer på at kontrollere individuelle bits i Port C. Det tilbyder en praktisk løsning til scenarier, der kræver finkornet manipulation af specifikke stifter, hvilket tillader præcis kontrol uden at påvirke hele porten.For eksempel er denne tilstand meget gavnlig, når man styrer perifere enheder som LED'er eller små motorer, som præcision og minimal forstyrrelse.Denne tilstand har vist sin værdi i at tilvejebringe kontrol over specifikke komponenter, fremme pålidelige og nuancerede operationer.

I/O -tilstande

8255 inkluderer tre forskellige I/O -tilstande, der hver især catering til forskellige operationelle krav.

Mode 0: Grundlæggende I/O

Mode 0 muliggør ligetil input- og outputoperationer uden at involvere afbrydelser eller håndtryk.Det letter direkte kommunikation mellem processoren og perifere enheder, hvilket gør den egnet til udvikling af produktudvikling og enkle indlejrede systemer.Denne tilstand skinner i applikationer, hvor direkte interaktion med minimal kompleksitet er ønskelig, hvilket muliggør funktionel verifikation uden tilsatte lag af synkronisering.

Mode 1: I/O med håndtryk

Mode 1 introducerer håndtryk for at sikre synkroniseret dataoverførsel mellem processoren og perifere enheder ved hjælp af styresignaler til at opretholde dataintegritet og timing.Denne tilstand viser sig at være fordelagtigt i kommunikationssystemer og dataindsamlingsenheder, hvilket sikrer pålidelig datamodtagelse, hvor nøjagtigheden er stor.Med håndtryksmekanismer på plads forhindrer tilstand 1 datatab og kollisioner, hvilket gør det til en pålidelig mulighed for miljøer, der kræver dataudveksling.

Mode 2: tovejs I/O med håndtryk

Mode 2 understøtter tovejs I/O -operationer og bruger gruppe A -stifter til en tovejsdatabus med lavere port C -bit, der håndterer I/O -kontrol.Denne tilstand er ideelt egnet til avancerede kommunikationsprotokoller, effektiv dataudveksling og intelligente perifere enheder, såsom visse hukommelsesgrænseflader og smarte sensorer.Ved at udnytte gruppe A -stifter og lavere port C -bits tilbyder Mode 2 større alsidighed og effektivitet, hvilket letter kompleks og responsiv interaktion mellem enheder.

De forskellige driftsformer for 8255, inklusive den detaljerede manipulation i bit sæt-reset-tilstand og forskellige I/O-konfigurationer, bygger et solidt grundlag for at udforme sofistikerede og pålidelige digitale systemer.Valg af den rigtige tilstand baseret på specifikke applikationsbehov kan optimere systemets ydelse og funktionalitet.

Hvordan 8255 mikroprocessorfunktionen?

Funktionen af ​​8255 mikroprocessoren, en alsidig programmerbar I/O-enhed, letter dataudveksling mellem Central Processing Unit (CPU) og flere perifere enheder, såsom tastaturer, analog-til-digitale konvertere (ADC'er) og digital-til-Analoge konvertere (DAC'er).Denne enhed sikrer en jævn håndtering af input- og outputoperationer, der fremmer fejlfri kommunikation og effektiv dataudveksling.

Dataoverførselsmekanisme

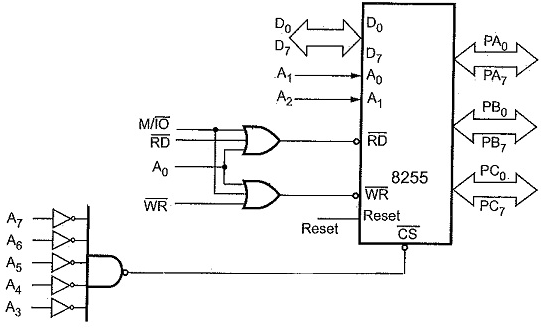

Ved interfacering af 8255 med 8086 mikroprocessoren er specifikke kontrolstifter, ligesom input læst (RD) og WRITE (WR) -stifter, nyttige i datatransaktioner.Under dataindhentning aktiveres RD PIN -stiften, hvilket tillader mikroprocessoren at hente data fra en ekstern kilde.Omvendt aktiveres WR -pin'en for at overføre data fra mikroprocessoren til en ekstern enhed.Et praktisk eksempel kan ses i automatiserede testsystemer, hvor rettidig dataindhentning og optagelse er vigtige.Den problemfri drift af læsning og skrivning af data mellem komponenter minimerer forsinkelsen og optimerer derved ydeevnen.

Adresselinjer og konfiguration

8255 mikroprocessor bruger en 8-bit databus til dataoverførsel, hvilket sikrer bred kompatibilitet og tilpasningsevne i forskellige applikationer.Adresselinjer A1 og A0 spiller en rolle i reguleringen af ​​de interne konfigurationer og funktionelle tilstande i 8255, der dikterer, hvordan data styres og registreres.De adresserer linjer A1 og A0 kan sammenlignes med en bibliotekar, der organiserer bøger i et bibliotek, de identificerer, hvor data skal læses fra eller skrives til, vedligeholdelse af systemordre og effektivitet.Denne organisation er bedst for systemer, der kræver høj pålidelighed, såsom medicinsk instrumentering, hvor præcis datahåndtering er stor.

Kontrolsignaler

At forstå interaktionen mellem RD- og WR -kontrolsignaler til fejlfinding og optimering af systemydelsen er påkrævet.For eksempel kan du i digitale kontrolsystemer, der anvendes i fremstillingen, sikre, at den korrekte timing og aktivering af disse signaler øger præcisionen og pålideligheden af ​​produktionsprocesser.

Det er tydeligt, at 8255 mikroprocessorens adeptness ved styring af dataoverførsel og perifer kommunikation fremhæver dens betydning i komplekse computersystemer.Den nuancerede manipulation af adresselinjer og kontrolsignaler viser opfindsomhed, der driver teknologi fremad.8255 mikroprocessoren står som et vidnesbyrd om de kompleksiteter, der er involveret i digital kommunikation og kontrol.Dens problemfri integrationsfunktioner muliggør fortsat banebrydende udvikling på tværs af forskellige områder, fra industriel automatisering til sundhedsteknologi.

Grænseflade med 8255 mikroprocessor

Input og output initialisering af 8255 porte

Til at begynde med er 8255 -porte indstillet til inputtilstand.Denne standardkonfiguration kræver omhyggelig justering i software for at matche den ønskede funktionalitet.Genkonfigurering af passende for at sikre en glat og pålidelig dataudveksling i din opsætning.

Eksterne enhedsstyrkebehov

Outputstifter på 8255 mikroprocessor er ikke designet til at drive eksterne enheder direkte på grund af deres begrænsede kapacitet.Introduktion af eksterne forstærkere eller transistorer bliver en praktisk overvejelse for at imødekomme højere aktuelle krav.Dette observeres ofte i scenarier, hvor signalstyrkeforstærkning er stor til at opretholde operationelle standarder.

Forstærknings- og skiftmekanismer

Ved grænseflade med høje strøm- eller spændingsenheder er det nødvendigt med at udnytte korrekt forstærkning eller skiftemekanismer.Implementering af transistorer til skift kan håndtere større strømme uden at overbelaste 8255. Denne fremgangsmåde afspejler praktiske anvendelser, hvor belastningsdrevne afbrydere letter ressourcestyring effektivt og derved beskytter mikroprocessoren mod potentiel skade.

Anvendelse af relæer til AC -enheder

Grænseflade med AC-drevne enheder kræver anvendelse af relæer.Relæer fungerer som mæglere, hvilket sikrer, at energiforbrug styres sikkert, og isolering opretholdes.Denne metode er vigtig på tværs af adskillige anvendelser, der giver både elektrisk isolering og sikker grænseflade mellem AC-kredsløb og digitale kredsløb med lav effekt.

Port C -konfigurationer i specifikke tilstande

Port C's adfærd ændrer sig i tilstand 1 eller tilstand 2 -operationer.Under disse tilstande kan det ikke fungere som en standard I/O -port.Denne begrænsning fremhæver nødvendigheden af ​​grundig planlægning, når man designer systemer, der kræver forskellige havnefunktionaliteter.Tilstrækkelig overvejelse af operationelle tilstande inden for systemets arkitektur hjælper med at undgå uforudsete begrænsninger.Ved at tackle disse overvejelser kan interface med 8255 mikroprocessoren finjusteres finjusteret til at rumme forskellige applikationer, hvilket sikrer robust og pålidelig systemydelse.

8255 mikroprocessor fordele

8255 mikroprocessor fejres for et utal af fordele, der størkner sin rolle som en eftertragtet komponent på tværs af forskellige teknologiske landskaber.

Kompatibilitet

8255 mikroprocessor udmærker sig i sin kompatibilitet med en omfattende række processorer, hvilket letter dens optagelse i adskillige systemer uden at have brug for omfattende ændringer.Denne sømløse forbindelse med forskellige mikrochips strømline designfasen, hvilket ofte reducerer udviklingens tidslinjer.

Alsidighed

Visning af imponerende alsidighed er 8255 mikroprocessor tilpasningsdygtig til et væld af funktionaliteter inden for teknologiske økosystemer.Det kan konfigureres i flere operationelle tilstande, hvilket gør det muligt for det at håndtere opgaver fra dataindsamling til kontrol af systemstyring.En sådan fleksibilitet ser sin integration i en række enheder, både enkle gadgets og indviklede industrielle maskiner.

Effektiv strømforbrug

Designet af 8255 mikroprocessor prioriterer optimal energiforbrug, hvilket gør det til en perfekt pasform til applikationer som strømbeskyttelse.Enheder, der bruger denne mikroprocessor, nyder udvidede operationelle levetid og øgede pålidelighed, attributter i både elektronik og industrielle miljøer.

Bred adoption

Den brede accept af 8255 mikroprocessoren fremhæver dens konsistente ydelse og pålidelighed.Det fungerer som en betroet komponent i uddannelsesmæssige omgivelser til undervisning, forskningslaboratorier til eksperimentelt arbejde og kommercielle produkter til produktionssystemer.Denne omfattende udnyttelse understreger sin holdbarhed og effektive funktionalitet, tidstestet på tværs af forskellige applikationer.

Parallel dataoverførsel

Evnen til at lette parallelle dataoverførsel skiller sig ud som et værdsat træk i 8255 mikroprocessoren.Denne kapacitet er fordelagtig i systemer, der kræver hurtig kommunikation mellem mikroprocessor og perifere enheder.Effektiv styring af samtidige datastrømme med 8255 forbedrer hastigheden og ydeevnen for komplekse opsætninger.

8255 mikroprocessoren viser sig værdifuld i indlejrede systemer og automatisering.Andre udnytter sin ligefremme integration og konfigurerbare karakter til at forfine udviklingsprocesser.I fremstillingsmiljøer synkroniserer for eksempel 8255 operationer af sensorer og aktuatorer, hvilket sikrer både præcision og effektivitet.8255 mikroprocessors kompatibilitet, fleksibilitet, energieffektivitet, udbredt brug og evne til at håndtere parallel dataoverførsel hæver sin statur i mikroelektronik.At gribe ind i dens praktiske applikationer giver en dybere forståelse af dets bidrag til teknologisk progression.

Anvendelser af 8255 mikroprocessor

Den 8255 mikroprocessor, en langvarig, men stadig relevant komponent, finder sin plads i et utal af specialiserede applikationer, der beriger både historiske og moderne teknologiske landskaber.Denne alsidighed er baseret på sin fingerfærdighed i interaktion med en overflod af enheder og systemer.

Grænseflade med LED'er

Når det kommer til LED -kontrolapplikationer, udmærker 8255 sig i styring af komplekse belysningssekvenser.Denne kapacitet er meget værdsat i display- og indikatorsystemer, hvor præcis kontrol over multi-ledede arrays er vigtig.Udnyttelse af portkonfigurationer, mange håndværk sofistikerede indendørs og udendørs skiltning, der ikke kun tjener funktionelle formål, men også betager dets visuelle lokkemåde.

Relæ kontrolsystemer

I relækontrollen demonstrerer 8255 sin dygtighed inden for automatisering og kontrolsystemer.Det sikrer præcis og pålidelig maskineri, en funktion, der er værdsat inden for industrielle miljøer.Her spiller 8255 en rolle i at lette aktivering, opretholde operationel integritet og sikre glatte arbejdsgangsovergange.

Stepper Motor Management

Brug af 8255 til steppermotorstyring indebærer puls -sekvensstyring, som bruges til at opnå nøjagtig motorisk positionering.Denne præcision finder sin fase i CNC -maskiner, robotsystemer og forskellige automatiseringsløsninger.Workshops og fremstillingsenheder høster betydelige fordele ved sådan teknologi, hvilket i sidste ende øger produktiviteten og forbedrer præcisionen.

Tastaturgrænseflade

8255 forenkler behandling af indgangssignal i tastaturgrænsefladeapplikationer og fremmer pålidelige dataregistreringssystemer.Dette værktøj broer både historiske computermiljøer og moderne indlejrede systemdesign.Processorens evne til at tilpasse sig og forblive relevant på tværs af forskellige epoker viser dens vedvarende appel og funktionalitet.

Trafiksignalkontrol

Implementering af 8255 i trafiksignalstyringssystemer løfter byinfrastrukturstyring.Implementeringer afslører, hvor omhyggeligt programmerede timing -sekvenser optimerer trafikstrømmen og sikkerhed.Processoren påvirker således de daglige offentlige systemer, hvilket sikrer glattere og sikrere pendler.

Løft systemstyring

Ved styring af løftesystemer viser 8255's programmerbare natur den nøjagtige drift af elevatormekanik.Denne applikation er en kerne i bygningsstyringsteknologier, hvor pålidelige mikroprocessor -systemer sikrer sikker og effektiv lodret transport.

Integration i mikrokontrollersystemer

8255s fleksible I/O -porte er en bonus i moderne mikrokontrollersystemer, der forbedrer perifer håndtering.Praktisk integration forenkler systemudvidelse og muliggør brugerdefineret perifer kontrol, hvilket gør det til en go-to-løsning til udvikling af skræddersyede teknologiske anvendelser på tværs af forskellige sektorer.Dets tilpasningsevne letter en problemfri skabelsesproces for innovative løsninger.

Grænseflade med vintage computere

8255 broer også mellemrummet mellem vintage hjemmebyggede computere og moderne perifere enheder.Mange værner om denne kapacitet, da den bevarer og revitaliserer ældre systemer.Ved at muliggøre interaktion med moderne enheder fremhæver 8255 dens tilpasningsevne og fortsatte relevans i et hurtigt udviklende teknologisk landskab.

8255 mikroprocessoren står som et vidnesbyrd om robusthed og alsidighed og størkner sin plads i både historiske og moderne omgivelser.Det brede spektrum af applikationer bekræfter sin varige nytte og relevans i en stadigt skiftende teknologisk verden.

Ofte stillede spørgsmål [FAQ]

1. Hvordan er 8255 -grænsefladen med hovedprocessoren?

8255 -grænsefladerne med hovedprocessoren via en adressebus og en databus.Denne grænseflade letter tovejs datatransmission, hvilket muliggør effektiv kommunikation og kontrol inden for mikroprocessor-baserede systemer.I praktiske applikationer kortlægger andre ofte 8255s porte til specifikke adresserområder for at sikre problemfri dataudveksling, der optimerer den samlede systemydelse.

2. Hvad er driftsformerne for 8255?

8255 har tre forskellige driftsformer:

Mode 0 (Basic I/O): Tillader ligetil dataindgang og output, hvilket gør det ideelt egnet til enkle opgaver.

Mode 1 (kontrolleret I/O): Inkorporerer håndshaking for mere kontrollerede dataoverførselsprocesser, hvilket forbedrer pålideligheden.

Mode 2 (dobbeltretningsbus): Understøtter tovejsdata-strømme, der er egnede til komplekse kommunikationsbehov.

Moderne systemer efterligner ofte disse tilstande ved hjælp af opdateret hardware til bagudkompatibilitet, hvilket sikrer, at eksisterende arbejdsgange og applikationer fortsætter med at fungere problemfrit.

3. Hvordan afbryder 8255 -håndteringen?

8255 -håndtagene afbryder ved at udløse dem under specifikke betingelser og udføre foruddefinerede afbrydelsesrutiner.Denne mekanisme prioriterer øjeblikkelig opmærksomhed på opgaver med høj prioritet, hvilket giver mulighed for hurtige svar på eventuelle begivenheder.Et praktisk eksempel inkluderer overvågning af en inputport til en ekstern signalændring og udløser en afbrydelse for at behandle den øjeblikkeligt.Nogle bruger afbrydelsesvektorer til at definere servicerutiner, hvilket sikrer præcise og rettidige reaktioner på sådanne afbrydelser.

4. Hvad var de historiske anvendelser af 8255?

I løbet af 1980'erne blev 8255 i vid udstrækning brugt til at tilvejebringe parallelle I/O -kapaciteter i dataindsamling, processtyring og industriel automatisering.Disse applikationer drage fordel af chipens evne til at håndtere flere I/O -operationer samtidigt.For eksempel blev 8255 anvendt i tidlige computerstyrede fremstillingssystemer til interface-sensorer og aktuatorer effektivt.Dens alsidighed og pålidelighed gjorde det til en kerne i automatiseringen af ​​forskellige industrier, hvilket understøtter en række opgaver fra enkel dataindsamling til komplekse kontrolprocesser.

5. Hvordan administrerer 8255 håndtrykssignaler?

8255 administrerer håndtrykssignaler gennem indbyggede funktioner, der regulerer dataflowet mellem hovedprocessoren og 8255. Dette inkluderer at anerkende datasmodtagelse og sikre korrekt sekventering af kommunikation, hvilket fører til forbedret synkronisering mellem systemkomponenter.I praksis sikrer håndtryk, at en sensors data læses nøjagtigt, før du fortsætter til det næste processtrin, der beskytter systemets nøjagtighed og effektivitet.

6. Hvorfor bruges 8255 stadig i nogle ældre systemer på trods af at de blev betragtet som forældet?

Selv om den 8255 mikroprocessor i vid udstrækning erstattes af avancerede perifere interface-chips, såsom mikrokontrollere og generelle I/O-chips, bruges stadig lejlighedsvis i ældre systemer, hvor der er behov for parallelle I/O-kapaciteter.Disse systemer opretholder deres funktionalitet på grund af det robuste og velforståede design af 8255. For eksempel fortsætter flere ældre industrielle maskiner med at stole på 8255 for pålidelig og ligetil I/O-ledelse.At forstå egenskaberne ved 8255 giver mulighed for effektiv vedligeholdelse og lejlighedsvis integration i eksisterende opsætninger, der kræver parallel databehandling.Denne vedvarende tilstedeværelse taler til chipens pålidelige præstation, selv i lyset af moderne alternativer.
