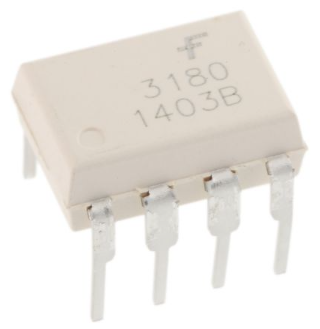

Udforskning af FOD3180 OptoCouPler

FOD3180, en Mosfet Gate -driveroptokobler, står som en hjørnesten i moderne elektronik, der er kendt for sin pålidelighed og ydeevne.Denne artikel undersøger sin alvorlige rolle i at opretholde elektrisk isolering, sikre signalintegritet og muliggøre effektiv drift på tværs af forskellige anvendelser.Fra industriel automatisering til vedvarende energisystemer og forbrugerelektronik demonstrerer FOD3180 alsidighed og pålidelighed.Med funktioner som lavt strømforbrug, robust konstruktion og højspændingsisolering imødekommer det kravene til højtydende systemer, mens de beskytter følsomme komponenter.Dyk ned i de tekniske detaljer, designindsigt og praktiske anvendelser af FOD3180, og opdag, hvordan det fortsætter med at styrke avancerede elektroniske løsninger.

Katalog

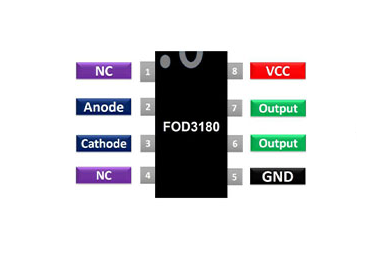

Pinout

PIN -nummer	Pin -navn	Beskrivelse
1	NC	Ingen forbindelse - kan ikke bruges
2	Anode (a)	Anodestift af IR LED.Tilsluttet den logiske input
3	Katode (c)	Katodestift af IR LED
4	NC	Ingen forbindelse - kan ikke bruges
5	Jord	Jordstift af IC
6	Produktion	Outputstiften på optokobleren
7	Produktion	Outputstiften på optokobleren
8	VCC	Betjener IC

CAD -modeller

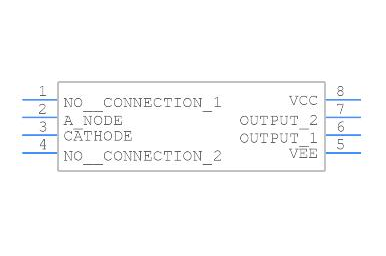

Symbol

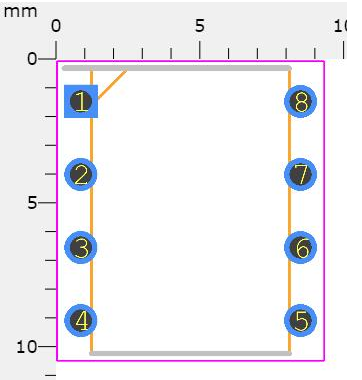

Fodspor

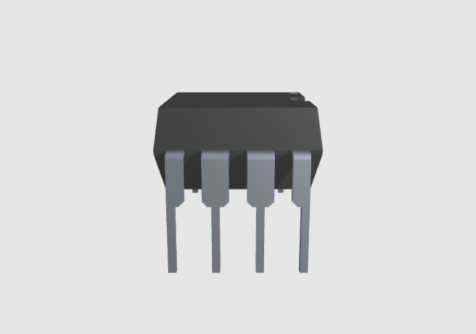

3dmodel

Oversigt over FOD3180

De FOD3180 Funktioner som en MOSFET -gate -driveroptokobler, hvilket sikrer effektiv signaltransmission, mens den opretholder elektrisk isolering mellem kredsløb.Dets design integrerer tre nøglekomponenter: et aluminiumsgalliumarsenid (AlgaAS) infrarød lysemitterende diode (IR LED), robuste udgangseffektkrafttransistorer og en avanceret CMOS-infrarød detektor.Denne kombination giver høj ydeevne isolering og optimerede skiftekapaciteter, hvilket gør den ideel til applikationer, der kræver hastighed og effektivitet.

AlgaAS IR -LED fungerer som en pålidelig og effektiv optisk signalkilde, der er konstrueret til at minimere strømforbruget, mens den maksimerer optisk output.Dette design forbedrer ikke kun optokoblerens ydelse på tværs af forskellige forhold, men på linje med de energibesparende krav fra industrielle miljøer.Tilsvarende leverer output -effekttransistorer den drevstyrke, der kræves for at skifte MOSFET'er effektivt, hvilket gør det muligt for FOD3180 at håndtere forskellige belastninger og spændingskrav, hvilket øger dens anvendelighed på tværs af forskellige kraftsystemer.

I kernen af ​​FOD3180 sikrer CMOS -infrarød detektor den nøjagtige konvertering af optiske signaler til elektriske signaler og opretholder signalintegritetsfortegnelse for avancerede systemer.Denne sømløse signalovergang understreger enhedens pålidelighed og præcision, attributter, der er nødvendige i applikationer, hvor ensartet ydelse er en prioritet.Sammen placerer disse funktioner FOD3180 som en alsidig og pålidelig løsning til moderne teknologiske udfordringer.

Tekniske detaljer

Type	Parameter
Livscyklusstatus	Aktiv (sidst opdateret: 4 dage siden)
Fabriks ledetid	5 uger
Kontakt plettering	Tin
Mount	Gennem hul
Monteringstype	Gennem hul
Pakke / sag	8-dip (0,300, 7,62 mm)
Antal stifter	8
Vægt	891 mg
Antal elementer	1
Driftstemperatur	-40 ° C ~ 100 ° C.
Emballage	Rør
Offentliggjort	2008
JESD-609-kode	E3
PBFree -kode	Ja
Delstatus	Aktiv
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)
ECCN -kode	EAR99
Yderligere funktion	Us anerkendt
Max strømafledning	295MW
Godkendelsesbureau	cul, ul
Spænding - Isolering	5000VRMS
Udgangsspænding	25v
Konfiguration	ENKELT
Antal kanaler	1
Strømafledning	295MW
Spænding - fremad (VF) (typ)	1,43v
Forsikringsforsinkelse	200 ns
Tænd for forsinkelsestid	200 ns
Optoelektronisk enhedstype	FET -outputoptokobler
Fremadstrøm	25mA
Maks. Udgangsspænding	25v
Retning	Ensrettet
Outputstrøm pr. Kanal	2a
Stigningstid	75ns
Efterårstid (typ)	55 ns
Stigning / efterårstid (typ)	75ns / 55ns
Omvendt opdelingsspænding	5v
Maks. Indgangsstrøm	25mA
Indgangsstrøm	16ma
Formeringsforsinkelse TPLH / TPHL (MAX)	200ns, 200ns
Almindelig tilstand forbigående immunitet (min)	15 kV/μs
Omvendt spænding (DC)	5v
Pulsbredde forvrængning (MAX)	65ns
Spænding - outputforsyning	10V ~ 20V
Nå SVHC	Ingen svhc
Strålingshærdning	Ingen
ROHS -status	Rohs3 -kompatibel
Blyfri	Blyfri

Sammenlignelige dele

Delnummer	Fabrikant	Pakke / sag	Antal stifter	Antal kanaler	Spænding - Isolering	Stigningstid	Maks. Udgangsspænding	Udgangsspænding	Fremadstrøm
FOD3180	På halvleder	8-dip (0,300, 7,62 mm)	8	1	5000VRMS	75 ns	25 v	25 v	25 Ma
6N135	Vishay Semiconductor	8-dip (0,300, 7,62 mm)	8	1	5300vrms	5 ns	15 v	15 v	25 Ma
6N136	Vishay Semiconductor	8-dip (0,300, 7,62 mm)	8	1	3750VRMS	50 ns	35 v	35 v	20 mA
6N139	Vishay Semiconductor	8-dip (0,300, 7,62 mm)	8	1	5300vrms	60 µs	18 v	18 v	25 Ma
TLP351 (F)	Toshiba halvleder	8-dip (0,300, 7,62 mm)	8	1	5300vrms	5 ns	15 v	15 v	25 Ma

Egenskaber

Funktion	Specifikation
Driftsspænding	10 volt - 20 volt
Driftstemperatur	-40 ° C til 100 ° C.
Gennemsnitlig indgangsstrøm	25 Ma
Minimum isoleringsspænding	5000 v
Stigningstid	75 ns
Efterårstid	55 ns
Omvendt indgangsspænding	5 volt
Høj topudgangsstrøm	2,5 a
Lav spidsudgangsstrøm	2,5 a
Spids udgangsspænding	0 - VCC
Fremadstrøm	10 Ma
Omvendt strøm	10 µA
Højhastighedsudbredelsesforsinkelse	200 NSEC
Typisk pulsbredde forvrængning	30 NSEC
Maksimal skifthastighed	250 kHz
Minimumskrypningsafstand	7,0 mm
Minimum afstand af clearance	7,0 mm
Udgangseffekt	250 MW
Total magt	295 MW
Pakningstype	8-Lead Dip / 8-Lead SMD

Applikationer

Strømstyringssystemer

FOD3180 spiller en bemærkelsesværdig rolle i avancerede strømstyringssystemer takket være dens dygtige styring af høj AC/DC -switching.Det letter effektiv isolering mellem forskellige kredsløbssektioner, hvilket bidrager til sikker og pålidelig strømfordeling.Denne komponent demonstrerer modstandsdygtighed i miljøer med forhøjede støjniveauer, hvilket afspejler dens faste design og fremstillingskvalitet.I faktiske scenarier gør sådanne egenskaber det for det meste værdifulde i bilindustrien og industrielle sektorer, hvor konsekvent effekt betragtes som nøglen.Industri -feedback indikerer, at dens anvendelse markant kan mindske energitab og forbedre kontrolpræcisionen i variable strømforsyningssystemer.

Signalisoleringskredsløb

I moderne elektroniske systemer har signalintegritet af største vigtighed.FOD3180 skiller sig ud i signalisoleringsapplikationer ved at forhindre signalnedbrydning, hvilket sikrer nøjagtig datatransmission, selv på tværs af detaljerede systemarkitekturer.Dets effektivitet er hovedsageligt bemærkelsesværdigt i telekommunikation, hvor opretholdelse af rene signalveje er aktiv.Ved at minimere tværgående og elektrisk interferens, bevarer dette design signaliserer klarhed, som bliver stadig mere alvorlig, da kommunikationssystemer kræver højere båndbredder og lavere latenstid.

Analog strømdetektion

Præcis detektion af strøm i analoge systemer præsenterer en udfordrende opgave, men FOD3180 tilbyder en værdifuld løsning.Den finder hyppig brug i indstillinger, der kræver præcis overvågning, såsom vedvarende energisystemer og smarte gitterapplikationer, hvor aktuelle aflæsninger er grundlæggende for optimal ydelse.Brug af denne komponent forbedrer følsomheden og pålideligheden af ​​de nuværende detektorer og udvider potentialet for at udforme energieffektive systemdesign.Praktiske applikationer har fremhævet FOD3180's effektivitet til forbedring af målingsnøjagtigheden og derved hjulpet energistyringsstrategier.

Høj AC/DC -switching

Virkningen af ​​FOD3180 i høje AC/DC -switching -applikationer er dybtgående.Dens pålidelige håndtering af kompleksiteterne forbundet med høj effekt og spændingssystemer gør det ultimativt inden for strømfordelingsnetværk og operationer, der involverer tunge maskiner.Integrering af denne komponent hjælper med at reducere slid på switches og derved udvide levetiden for tunge elektriske komponenter.Bevis fra feltet antyder et mærkbart løft i driftseffektiviteten efter dens integration, hvilket fører til lavere vedligeholdelsesudgifter og minimeret nedetid.

Plasma -displaypaneler

Inden for plasma -displaypaneler spiller FOD3180 en nøglerolle, hvilket letter effektiv kontrol over effekt og dataintegration for overlegen visningskvalitet.Det understøtter vedligeholdelse af ensartet farvens nøjagtighed og skærmopdateringshastigheder - nøgleelementer for forbrugertilfredshed.Den stigende tendens til implementering af denne komponent er i overensstemmelse med den voksende efterspørgsel efter forbedrede display -teknologier inden for forbrugerelektronik.Din observation indikerer, at dens implementering kan hæve den samlede displayydelse, hvilket afspejler industribevægelser mod kontinuerligt at forbedre visuelle oplevelser.

Alternativer

• MOC3021

• Mct2e

• MOC3041

• 6N137

• 4N25

Implementering af FOD3180

I digitale systemer finder FOD3180 omfattende brug.Det fungerer dygtigt med en 5V strømforsyning og rummer både AC- og DC -miljøer let.Applikationskredsløbet illustrerer en standard måde at integrere det i sådanne systemer.

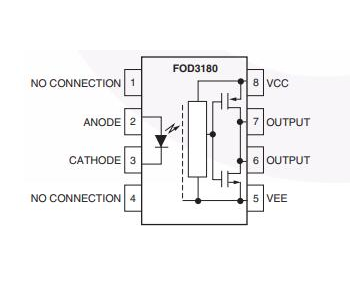

Udformning af applikationskredsløbet

For at sikre den stabile drift af FOD3180, skal en 0,1uf bypass-kondensator placeres strategisk mellem stifter 5 og 8. Opnåelse af effektiv belastningskontrol involverer brugen af ​​en kondensator og en strømbegrænsende modstand.For at øge ydeevnen er det gavnligt at opretholde indgangssignalimpedansen på mindst 50 ohm, sammen med at opretholde en stigningstid på mindst 75 n.I scenarier giver dette arrangement fordelen ved at beskytte systemets integritet og opretholde ensartet ydelse.Du kan ofte understrege vigtigheden af ​​præcision i disse aspekter for at reducere potentielle forstyrrelser og forbedre pålideligheden.Derudover er det oplysende at overveje, hvordan forskellige miljøfaktorer kan ændre ydeevne, hvilket gør kommentarer til behovet for skræddersyede justeringer og konfigurationer, der udvikler sig.

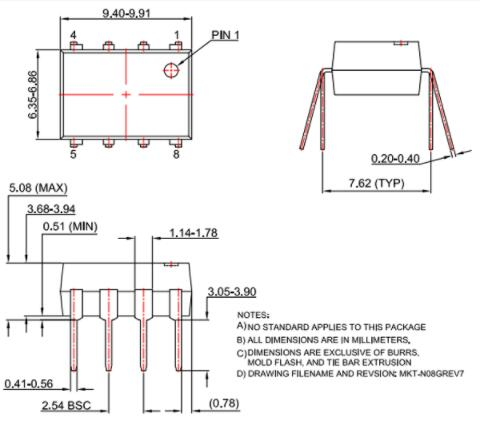

Pakke

Fabrikant

På Semiconductor, der er anført på NASDAQ under symbolet på, tackler de aktivt de stadigt voksende globale energibehov.Virksomhedens strategiske fokus på at minimere energiforbruget fremhæver sit svar på stigningen i efterspørgslen efter bæredygtige løsninger.Med industrier over hele verden, der hæver miljøvenlig praksis, får raffinementet af energistyringsteknikker betydning.

På Semiconductor skiller sig ud på grund af sin integrerede forsyningskæde, som er berømt for både pålidelighed og modstandsdygtighed.Dette solide netværk sikrer en stabil forsyning af komponenter dynamisk til basale applikationer.I teknisk support udmærker virksomheden sig ved at tilbyde dybt personaliserede løsninger, der imødekommer kundekravene, hvilket letter glat integration af sine produkter på tværs af forskellige systemer.Fordelene ved sådan dedikeret support er tydelige i den forbedrede ydelse af produkter i flere sektorer.

Virksomhedens indflydelse spænder over etablerede markeder og udforsker muligheder i nye regioner.I disse områder er ønsket om innovative magtløsninger hovedsageligt stærkt, drevet af infrastrukturudvidelse og en øget forpligtelse til bæredygtighed.Ved at finjustere sine tilbud til at imødekomme lokale krav spiller på Semiconductor en væsentlig rolle i disse markedsskift, hvilket har dybt indflydelse på udviklingsvejene.

Datablad PDF

FOD3180 datablad:

FOD3180.PDF

FOD3180.PDF
