FPGA vs mikrocontroller: nøgleforskelle, du bør kende

Når du arbejder med PCB-design, vil du ofte vælge mellem en FPGA og en mikrocontroller ud fra dine systembehov.Denne artikel forklarer, hvad hver enkelt er, hvordan de fungerer, og de vigtigste komponenter i dem.Du vil også se, hvordan deres systemstrukturer og programmeringstilgange adskiller sig.Ved at forstå disse grundlæggende principper kan du beslutte, hvilken der passer bedst til dit projekt.

Katalog

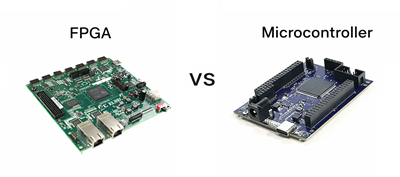

Figur 1. Oversigt over FPGA vs mikrocontroller

Hvad er en FPGA og en mikrocontroller?

An FPGA (Field-Programmable Gate Array) er en type integreret kredsløb, der giver dig mulighed for at konfigurere digital logik efter fremstilling.Det er meget udbredt i PCB-design, når der er behov for tilpasset hardwareadfærd, såsom at skabe parallelle signalbehandlingsstier eller specialiseret kontrollogik.I stedet for at køre softwareinstruktioner bygger en FPGA hardwarekredsløb baseret på dit design.Dette gør den velegnet til opgaver, der kræver præcis timing og fleksibilitet på hardwareniveau.I et PCB-system fungerer det som en programmerbar logisk kerne, der forbinder til hukommelse, sensorer og kommunikationsgrænseflader.Brug FPGA-enheder til direkte at implementere brugerdefinerede digitale systemer på kortet.

A mikrocontroller er et kompakt integreret kredsløb designet til at udføre programmerede instruktioner til at styre elektroniske systemer.Den inkluderer typisk en processor, hukommelse og input/output-grænseflader i en enkelt chip, hvilket gør den ideel til indlejrede PCB-applikationer.Mikrocontrollere bruges almindeligvis til at læse input, behandle data og styre output såsom LED'er, motorer eller sensorer.De fungerer sekventielt efter et sæt instruktioner skrevet i software.I PCB-design fungerer de som hovedkontrolenheden for mange enheder, fra simple gadgets til komplekse systemer.Deres enkelhed og integration gør dem til et populært valg til kontrolorienterede opgaver.

Komponenter af FPGA og mikrocontroller

FPGA komponenter

• Logikblokke (konfigurerbare logiske blokke - CLB'er)

Disse er kernebygningsenhederne i en FPGA, der udfører digitale operationer.Hver logikblok indeholder opslagstabeller (LUT'er), flip-flops og multipleksere.LUT'er bruges til at implementere kombinationslogiske funktioner ved at gemme sandhedstabeller.Flip-flops giver opbevaring til sekventiel logik og timing kontrol.Sammen gør disse elementer det muligt for FPGA at danne brugerdefinerede digitale kredsløb.

• Programmerbare sammenkoblinger

Sammenkoblinger er routingstier, der forbinder forskellige logiske blokke i FPGA'en.De tillader signaler at bevæge sig mellem logiske elementer baseret på det konfigurerede design.Disse forbindelser er fleksible og kan omprogrammeres til at matche forskellige kredsløbslayouts.Routing-netværket sikrer, at signaler effektivt når frem til de korrekte destinationer.Denne struktur muliggør kompleks kredsløbsoprettelse uden faste ledninger.

• Input/Output (I/O)-blokke

I/O-blokke forbinder FPGA'en til eksterne komponenter på printkortet.De håndterer kommunikation med enheder som sensorer, hukommelse og processorer.Disse blokke understøtter forskellige spændingsniveauer og signalstandarder.De kan konfigureres som input-, output- eller tovejsporte.Denne fleksibilitet muliggør problemfri integration med forskellige eksterne systemer.

• Urstyringsenheder

Urstyringsenheder styrer timing og synkronisering inde i FPGA'en.De genererer og distribuerer clock-signaler til forskellige dele af chippen.Disse enheder kan omfatte faselåste sløjfer (PLL'er) eller forsinkelseslåste sløjfer (DLL'er).De hjælper med at opretholde stabil timing for pålidelig drift.Korrekt urkontrol sikrer nøjagtig databehandling på tværs af designet.

• Embedded Memory Blocks (BRAM)

Disse er indbyggede hukommelsesenheder, der bruges til midlertidig datalagring.De giver hurtig adgang til ofte anvendte data i FPGA.Blok RAM kan konfigureres i forskellige størrelser og tilstande.Det understøtter bufferlagring, caching og datahåndteringsopgaver.Dette reducerer behovet for ekstern hukommelse i nogle designs.

Mikrocontroller komponenter

• Central Processing Unit (CPU)

CPU'en er den vigtigste behandlingsenhed, der udfører instruktioner.Den udfører aritmetiske, logiske og kontroloperationer.CPU'en læser instruktioner fra hukommelsen og behandler dem trin for trin.Det styrer strømmen af ​​data i systemet.Dette gør den til mikrocontrollerens kernecontroller.

• Hukommelse (Flash, RAM, EEPROM)

Mikrocontrollere omfatter forskellige typer hukommelse til lagring af kode og data.Flash-hukommelse gemmer programmet permanent.RAM bruges til midlertidige data under udførelse.EEPROM bruges til lagring af små mængder ikke-flygtige data.Hver type spiller en specifik rolle i systemdriften.Tilsammen understøtter de pålidelig datahåndtering.

• Timere og tællere

Timere og tællere bruges til tidsbaserede operationer.De hjælper med at generere forsinkelser, måle tidsintervaller og kontrollere periodiske opgaver.Disse komponenter er vigtige for funktioner som PWM-signalgenerering.De understøtter også optælling og planlægning af begivenheder.Dette gør dem nyttige i kontrol- og automatiseringssystemer.

• Input/output porte (GPIO)

GPIO-ben tillader mikrocontrolleren at interagere med eksterne enheder.De kan konfigureres som input eller output afhængigt af applikationen.Disse porte læser signaler fra sensorer eller sender signaler til aktuatorer.De understøtter digital kommunikation med andre komponenter.GPIO'er er gode til systemforbindelse.

• Kommunikationsgrænseflader

Mikrocontrollere inkluderer indbyggede kommunikationsmoduler såsom UART, SPI og I2C.Disse grænseflader tillader dataudveksling med andre enheder.De understøtter serielle kommunikationsprotokoller, der almindeligvis anvendes i indlejrede systemer.Dette muliggør forbindelse til sensorer, skærme og andre controllere.Disse grænseflader forenkler systemintegration.

Blokdiagrammer over FPGA- og mikrocontrollersystemer

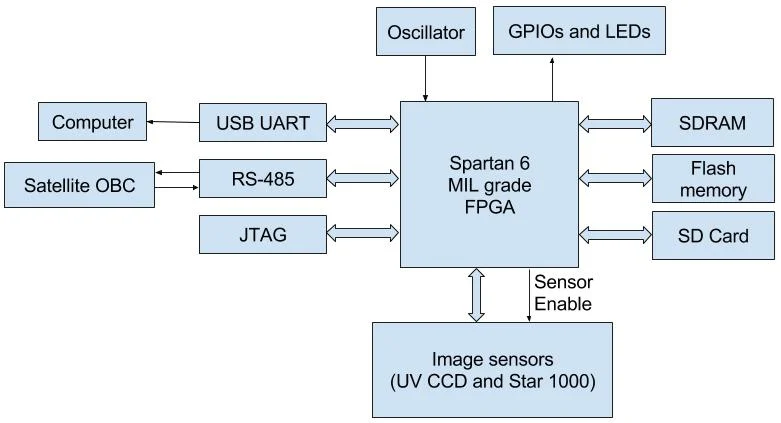

Figur 2. FPGA-blokdiagram

FPGA-blokdiagrammet viser en central programmerbar enhed forbundet til flere eksterne komponenter via fleksible grænseflader.Det linker typisk til hukommelsesmoduler såsom SDRAM og flash-lager til datahåndtering.Kommunikationsgrænseflader som UART, RS-485 og JTAG tillader interaktion med eksterne systemer og fejlfindingsværktøjer.Diagrammet omfatter også ind-/udgangsforbindelser til sensorer og styresignaler.En urkilde giver timingsignaler for at sikre synkroniseret drift.Strukturen fremhæver, hvordan FPGA'en fungerer som en central logisk hub i systemet.Det styrer dataflow mellem periferiudstyr uden fast intern arkitektur.

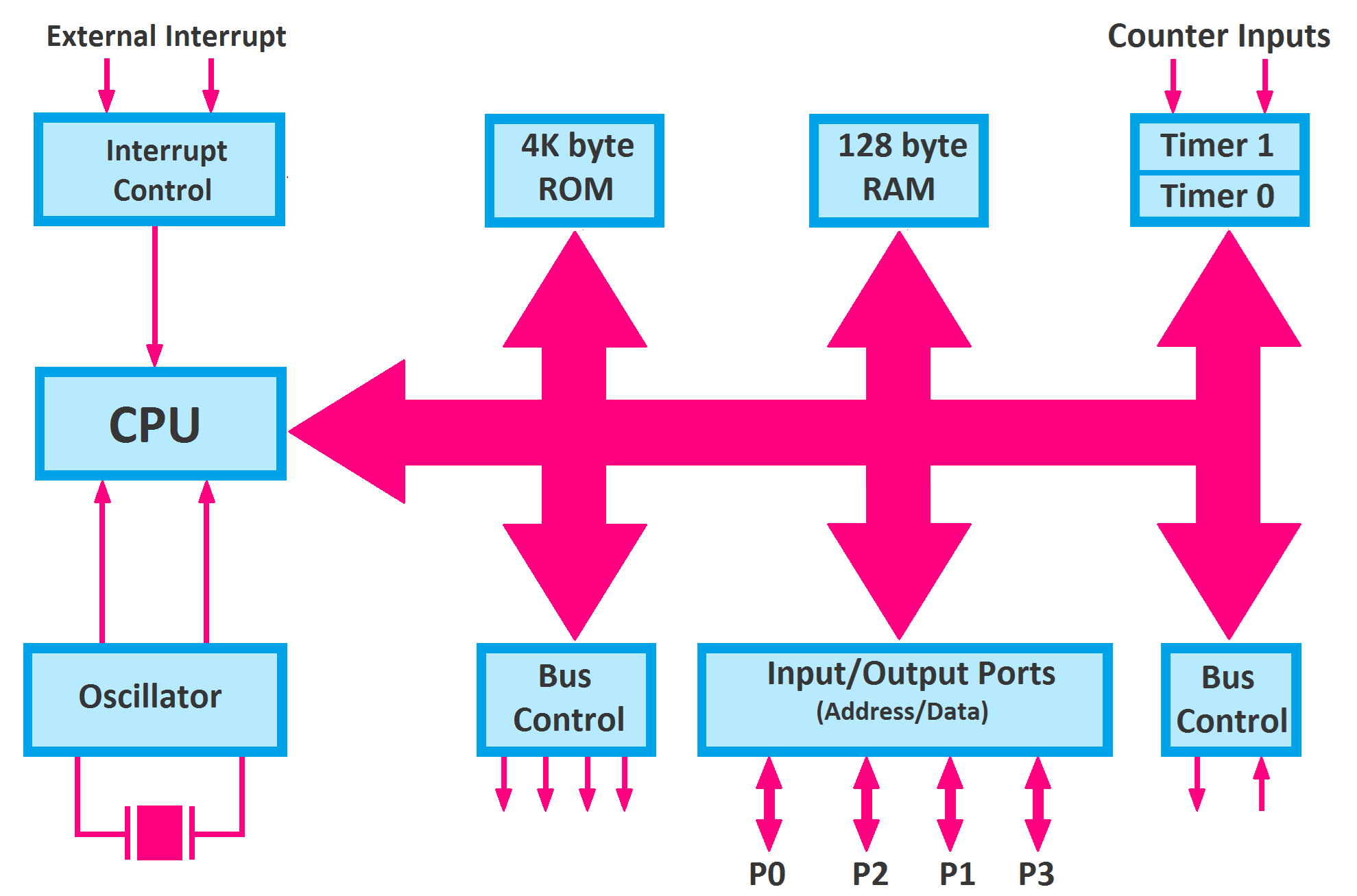

Figur 3. Mikrocontrollerblokdiagram

Mikrocontrollerens blokdiagram viser en centraliseret behandlingsenhed forbundet til intern hukommelse og periferiudstyr gennem et bussystem.CPU'en kommunikerer med ROM og RAM for at udføre og gemme instruktioner.Input/output-porte tillader interaktion med eksterne enheder såsom sensorer og skærme.Timere og tællere håndterer timing-relaterede operationer i systemet.En oscillator giver ursignalet, der driver hele operationen.Interrupt control styrer ekstern og intern hændelseshåndtering.Denne struktur viser et kompakt og integreret system designet til kontrolopgaver.

Fordele og ulemper ved FPGA

Fordele	Ulemper
Meget fleksibel hardwarekonfiguration tillader brugerdefineret digitalt kredsløbsdesign.	Kompleks design proces, der kræver hardwarebeskrivelsessprog.
Understøtter sandt parallel behandling til højhastighedsoperationer.	Højere omkostninger sammenlignet med simplere indlejrede løsninger.
Omprogrammerbar flere gange til forskellige applikationer.	Længere udviklingstid på grund af design og test.
Kan klare komplekse signalbehandlings- og dataopgaver.	Kræver specialiserede værktøjer og ekspertise.
Skalerbar arkitektur velegnet til avancerede systemer.	Højere effekt forbrug i nogle designs.

Fordele og ulemper ved mikrocontrollere

Fordele	Ulemper
Lavpris og bredt tilgængelig til mange applikationer.	Begrænset processorkraft til komplekse opgaver.
Nem at programmere bruger almindelige sprog som C/C++.	Sekventiel udførelse begrænser parallel behandling.
Integreret komponenter reducerer eksternt hardwarebehov.	Begrænset hukommelse sammenlignet med større systemer.
Lav effekt forbrug egnet til bærbare enheder.	Mindre fleksibel hardware konfiguration.
Hurtig udvikling cyklus for indlejrede systemer.	Ydeevne afhænger af fast arkitektur.

Kodesammenligning: FPGA vs mikrocontrollerprogrammering

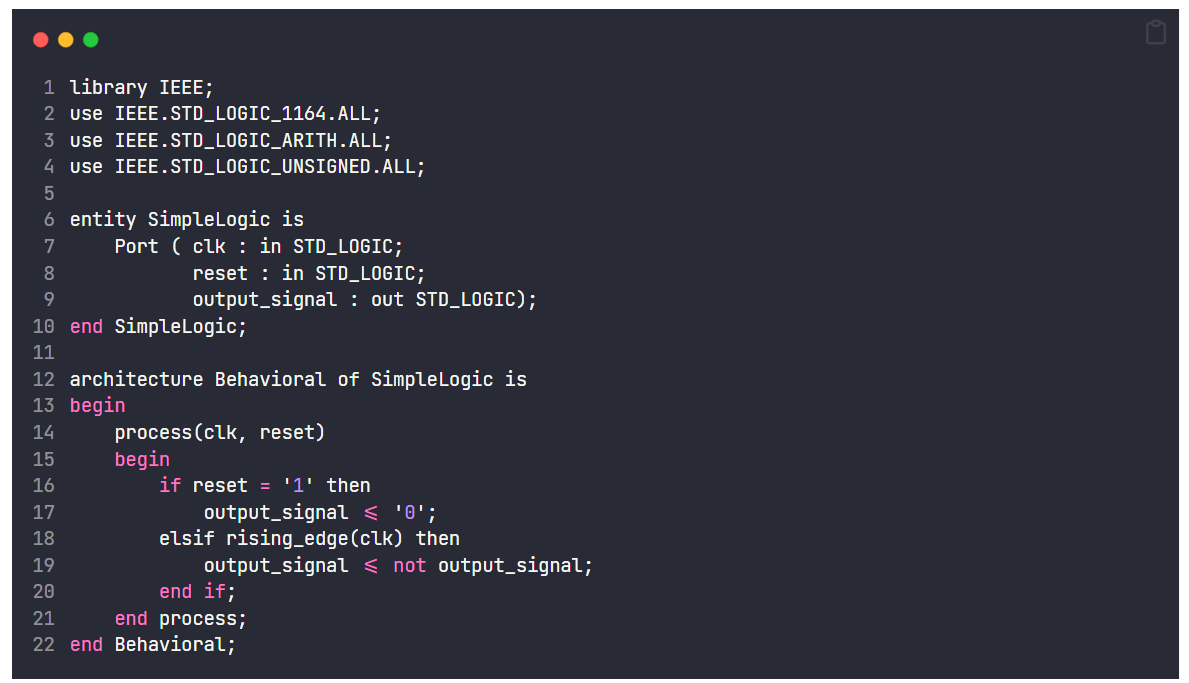

FPGA-kodeeksemplet bruger et hardwarebeskrivelsessprog såsom VHDL til at definere kredsløbsadfærd.I stedet for at skrive instruktioner beskriver koden, hvordan signaler ændrer sig og interagerer.Den definerer input, output, og hvordan systemet reagerer på kloksignaler.Strukturen inkluderer enheder og arkitekturer til at organisere designet.En procesblok styrer, hvordan signaler opdateres baseret på hændelser som f.eks. urkanter.Denne tilgang modellerer hardwareadfærd direkte i stedet for at udføre sekventielle kommandoer.Det giver mulighed for at skabe brugerdefineret digital logik inde i FPGA.

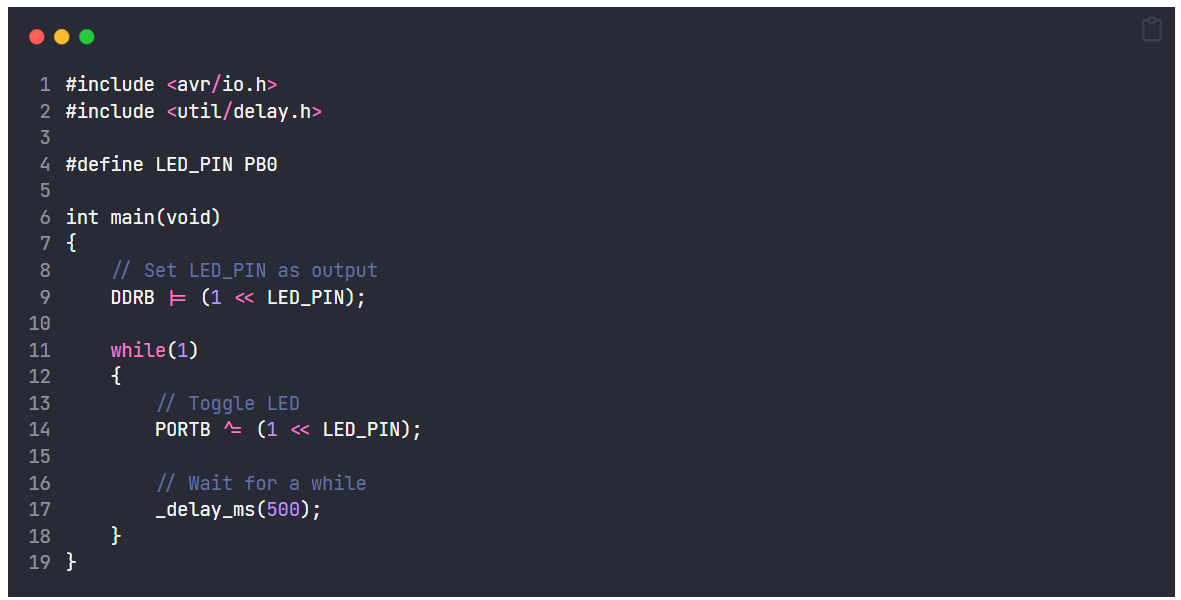

Mikrocontrollerkodeeksemplet bruger et programmeringssprog såsom C til at udføre instruktioner trin for trin.Det begynder med at opsætte hardwareregistre og definere pin-konfigurationer.Hovedfunktionen kører kontinuerligt og udfører opgaver i en sløjfe.Instruktioner styrer udgange som at tænde og slukke for en LED.Delay-funktioner bruges til at skabe timing-effekter.Denne tilgang følger en sekventiel eksekveringsmodel.Den er enkel og udbredt til programmering af indlejrede systemer.

Anvendelser af FPGA og mikrocontrollere

1. Industrielle automationssystemer

FPGA'er bruges til kontrol og signalbehandling i industrielle maskiner.De håndterer højhastighedsdata og præcise timingkrav.Mikrocontrollere administrerer sensorer, motorer og styrelogik i automationssystemer.Tilsammen muliggør de pålidelig og effektiv drift.Denne kombination forbedrer systemets ydeevne og kontrol.

2. Forbrugerelektronik

Mikrocontrollere er meget udbredt i enheder som vaskemaskiner, tv'er og fjernbetjeninger.De administrerer brugerinput og systemfunktioner effektivt.FPGA'er bruges i avancerede enheder, der kræver hurtig datahåndtering, såsom videobehandlingsenheder.Disse applikationer drager fordel af kompakte og effektive designs.Begge teknologier understøtter moderne elektroniske produkter.

3. Kommunikationssystemer

FPGA'er bruges i netværksudstyr til datarouting og signalbehandling.De understøtter højhastighedskommunikationsprotokoller.Mikrocontrollere håndterer kontrol- og overvågningsfunktioner i kommunikationsenheder.Disse roller sikrer stabil og effektiv datatransmission.Dette er vigtigt i moderne kommunikationsinfrastruktur.

4. Medicinsk udstyr

Mikrocontrollere styrer funktioner i enheder som hjertemonitorer og infusionspumper.De sikrer pålidelig drift med lav effekt.FPGA'er bruges i billedbehandlingssystemer til hurtig databehandling.Disse applikationer kræver nøjagtighed og pålidelighed.Begge teknologier understøtter sundhedssystemer.

5. Automotive Systemer

Mikrocontrollere styrer motorkontrolenheder, sensorer og sikkerhedssystemer.De sikrer effektiv drift af køretøjet.FPGA'er bruges i avancerede førerassistentsystemer til databehandling.Disse systemer forbedrer sikkerheden og ydeevnen.Bilelektronik er stærkt afhængig af begge teknologier.

6. Luftfart og forsvar

FPGA'er bruges til højhastighedsdatabehandling og sikre kommunikationssystemer.De understøtter komplekse signalanalyse- og kontrolopgaver.Mikrocontrollere håndterer overvågnings- og kontrolfunktioner i indlejrede systemer.Disse applikationer kræver høj pålidelighed og præcision.Begge teknologier spiller nøgleroller i missionskritiske systemer.

FPGA vs mikrocontroller vs CPLD

Funktioner	FPGA	Mikrocontroller	CPLD
Logiske ressourcer	~10K til >10M logiske porte (eller LUT'er)	Ikke relevant (CPU-baseret)	~1K til ~100K porte
Urhastighed	~50 MHz til 500+ MHz (designafhængig)	~1 MHz til 600 MHz (typiske MCU'er)	~50 MHz til 200 MHz
Behandlingsstil	Sand parallel hardware udførelse	Sekventiel instruktions udførelse	Begrænset parallel logik
Konfiguration Metode	SRAM/Flash-baseret bitstream indlæst ved opstart	Firmware gemt i Flash-hukommelse	Ikke-flygtig konfiguration (EEPROM/Flash)
Programmering Sprog	VHDL, Verilog (HDL)	C, C++, samling	VHDL, Verilog
Intern hukommelse	Bloker RAM: ~10 KB til flere MB	Flash: ~8 KB–2 MB, RAM: ~2 KB–512 KB	Meget begrænset (få KB ækvivalent)
I/O-stifter	~50 til 1000+ konfigurerbare I/O'er	~6 til 200 GPIO stifter	~30 til 500 I/O'er
Strøm Forbrug	~1 W til 10+ W (afhænger af størrelse/design)	~1 mW til 500 mW	~10 mW til 1 W
Opstartstid	ms til sekunder (kræver konfigurationsbelastning)	µs til ms (øjeblikkelig fra Flash)	Øjeblikkelig (ikke-flygtig)
Design Entry	Hardware kredsløb definition	Software program udvikling	Logisk design (enklere end FPGA)
Ekstern Komponenter	Kræver ofte ekstern hukommelse (DDR, Flash)	Minimal (normalt selvstændig)	Minimal ekstern komponenter
Omkonfiguration	Fuldt ud omprogrammerbare, ubegrænsede cyklusser	Omprogrammerbar firmware	Omprogrammerbar men begrænset størrelse
Typisk brug Skala	Høj kompleksitet digitale systemer	Lille til medium indlejrede systemer	Lille kontrol og grænsefladelogik
Udvikling Cyklus	Uger til måneder	Dage til uger	Dage til uger

Konklusion

FPGA'er og mikrocontrollere adskiller sig hovedsageligt i, hvordan de behandler data, med FPGA'er, der tilbyder parallel hardware-baseret udførelse og mikrocontrollere, der er afhængige af sekventiel softwarekontrol.Deres interne komponenter, systemstrukturer og programmeringsmetoder afspejler disse forskelle, hvilket gør hver egnet til specifikke applikationer.FPGA'er udmærker sig i højhastigheds, tilpasselige logiske opgaver, mens mikrocontrollere er ideelle til kontrolorienterede og omkostningseffektive designs.Sammen spiller de vigtige roller på tværs af industrier såsom automation, kommunikation, bilindustrien og sundhedssystemer.
