Feltprogrammerbar Gate Array (FPGA): Fremskridt, arkitektur og applikationer inden for moderne elektronik

Denne guide udforsker FPGA (feltprogrammerbar portarray) teknologi, innovation, der driver fremtiden for digital kredsløbsdesign.I modsætning til fastfunktionschips kan FPGA'er omprogrammeres for at tilpasse sig skiftende behov.Artiklen dækker deres vigtige rolle i industrier som telekommunikation og digital signalbehandling, der giver indsigt i deres arkitektur, applikationer og voksende indflydelse på moderne elektronik.

Katalog

Fremskridt inden for FPGA -teknologi

Feltprogrammerbar Gate Array (FPGA) -teknologi skiller sig ud for sin tilpasningsevne og tilbyder omprogrammerbare hardwareløsninger, der kan tilpasses til forskellige applikationer, i modsætning til faste funktionschips såsom ASICS.Denne fleksibilitet har gjort FPGA'er vigtige inden for felter som kommunikationssystemer, digital signalbehandling og maskinlæring.Lande som China spiller en rolle i at fremme FPGA -innovation ved at udvikle sofistikerede løsninger, der forbedrer deres teknologiske status.Efterhånden som FPGA'er udvikler sig, baner de vejen for grænseoverskridende samarbejde og innovation og hjælper industrier med at tackle moderne udfordringer med tilpassede, højtydende hardware.I modsætning til traditionelle computermetoder, der er afhængige af sekventiel behandling, parallager FPGAS -gearing parallelbehandling for at håndtere komplekse opgaver mere effektivt.Mange bruger hardwarebeskrivelsessprog (HDL'er) til at programmere disse chips, hvilket giver dem mulighed for at designe komplicerede algoritmer direkte i hardware for hurtigere ydeevne.Mastering af FPGA-udvikling kræver en balance mellem teoretisk viden og praktisk erfaring inden for integration af hardware-software.Denne unikke tilgang til beregning giver FPGA'er en kant i områder som kryptering, AI og databehandling, hvilket gør dem til gode værktøjer til fremtidige teknologiske fremskridt på tværs af brancher.

Rejsen for FPGA -teknologi

Da Xilinx introducerede XC2064 FPGA i 1985, antændte det en transformation inden for teknologi, hvor han skiftede landskabet i en tid lige begyndt at omfavne personlige computere, internettet og mobiltelefoner.Disse innovationer udløste en ny æra centreret omkring digital integration.Oprindeligt udførte grundlæggende logiske opgaver, FPGA'er gik hurtigt videre, fandt værdi i digital behandling og indlejrede applikationer.Med to årtier med nådeløs udvikling udviklede FPGA'er sig fra hjælpedele til selvhjulpne kraftcentre, hvilket afspejler den hurtige udvikling inden for halvlederindustrien.Deres rejse viser et slående spring i kompleksitet, der går videre fra en tidlig 2μm-proces med 85.000 transistorer til avancerede milliard-transistor-enheder ved hjælp af teknologier som 65Nm i 2007. Et øjeblik skete i 1991, da Xilinx's XC4000-serie dukkede op, som fremmet en bred omfavnelse af programmerbar logikpå tværs af skabelse og evalueringsprocesser i branchen.Denne igangværende teknologiske vækst brændte FPGA -industrien og opfyldte den stigende efterspørgsel efter indviklede halvlederløsninger.FPGAS 'evne til ubesværet at integrere og gøre brug af nye teknologier fungerer som et vidnesbyrd om betydningen af ​​tilpasningsevne og fremsyn i teknik.Ved utrætteligt at forbedre og udvide deres funktionaliteter holder FPGAS ikke kun ajour med teknologiske fremskridt, men påvirker ofte dens fremtidige bane.

Principper for FPGA -funktionalitet

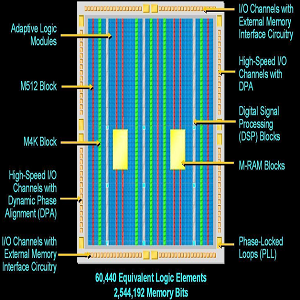

FPGA -struktur og komponenter

Feltprogrammerbare gatearrays (FPGA'er) bruger en kompleks arkitektur kendt som Logic Cell Array (LCA).Denne ramme indeholder konfigurerbare logiske blokke (CLBS), input output Blocks (IOBS) og et omfattende netværk af sammenkoblinger.En sådan arkitektur lægger grundlaget for meget justerbare logikdesign.I modsætning til traditionelle faste logiske kredsløb kan FPGA'er prale af den bemærkelsesværdige evne til at konfigurere igen.Mens statiske kredsløb forbliver uændrede, transformerer FPGAS -logiske operationer gennem den nøjagtige belastning af konfigurerbare data til statiske RAM -celler, hvilket forbedrer deres tilpasningsevne.Denne egenskab intensiverer deres værdi som både dynamiske hardwarekomponenter og platforme til banebrydende applikationer på tværs af forskellige felter.

Skræddersy logiske procedurer

De brede og omprogrammerbare rammer for FPGAS giver gentagne gange forskellige logiske transformationer.Ved omhyggeligt at indlæse specifikke konfigurationsdata i deres hukommelseskomponenter kan enkeltpersoner tilpasse logiske opgaver med enestående præcision.En sådan tilpasning understøtter en lang række projektbehov og fremhæver FPGAS 'afgang fra deres faste forgængere som PALS og CPLDS, hvilket letter næsten ubegrænsede logiske omprogrammeringsmuligheder.Denne tilpasningsevne viser sig uvurderlig i brancher, der kræver hyppige ændringer, såsom telekommunikation og signalbehandling.

Diverse applikationsintegration

FPGA'er fungerer som en effektiv bro mellem faste logiske enheder og applikationsspecifikke integrerede kredsløb (ASICS), der tilbyder tilpasningsevne uden at pådrage sig de stejle omkostninger ved brugerdefineret hardware.Deres fleksibilitet fremmer brug i forskellige applikationer, herunder højfrekvente handelssystemer og rumfartsteknologier.Denne kvalitet er fordelagtig i prototypestadier, hvor iterative forbedringer kan forekomme uden at nødvendiggøre komplette hardware -redesign.I indviklede miljøer eksemplificerer FPGA'ernes kapacitet til samtidigt flere opgaver det harmoniske samspil mellem responsiv hardware og de dynamiske krav fra moderne software.At reflektere over FPGA'ernes arkitektur og potentiale afslører, at deres sande styrke er i deres omfattende fleksibilitet.Denne attribut revolutionerer industriens problemløsningsmetoder, hvilket giver mulighed for løsninger, der skrider frem til teknologiske fremskridt.Indsigt inden for branchen indikerer, at den iboende rekonfigurerbarhed af FPGA'er gør dem til en komponent til fremadrettede applikationer, hvor sondringen mellem software og hardware bliver mere og mere utydelig.

Kernestruktur af FPGA -enheder

FPGA-enheder hører til kategorien af ​​semi-custom kredsløb inden for specialiserede integrerede kredsløb, udformet til at tilbyde fleksibilitet og en bred vifte af funktioner.De indeholder adskillige ressourcer, såsom programmerbare input/output -enheder, konfigurerbare logiske blokke og moduler til digital urstyring.Disse komponenter skaber et dynamisk fundament, hvilket muliggør bemærkelsesværdig programmerbarhed, hvilket hjælper med at tackle de udfordringer, som enheder står overfor med begrænset portantal.De omfattende sammenkoblingsressourcer, der er indlejret i FPGA'er, letter høj integration og pålidelige design, hvilket kræver relativt moderate indledende investeringer.Denne egenskab gør FPGA'er tiltalende i de digitale kredsløb.

Rejsen for at designe FPGA'er overholder generelt en organiseret metode.Til at begynde med er algoritmearkitekturen udformet og tjener som en strategisk plan for efterfølgende faser.Efter dette finder systemsimulering sted, hvilket giver indsigt i potentielle problemer, inden de overgår til fysisk implementering.Det sidste trin involverer validering på hardware gennem iterativ prototype, hvilket sikrer, at eventuelle justeringer er både praktiske og effektive.Denne ekspansive udviklingscyklus er beriget med forskellige processer ved hjælp af elektroniske designautomations -værktøjer.Disse værktøjer bidrager til raffinering og optimering af designet til at tilpasse sig praktiske krav.

Et vigtigt element i denne udviklingsproces er den cykliske karakter af skabelse og test.Når teoretiske design er afsluttet og finjusteret gennem simuleringer, udføres og valideres de nye begrænsninger på faktisk FPGA-hardware.Dette kontinuerlige samspil mellem design og fysisk test sikrer, at resultatet er både robust og effektivt.Et erfarent perspektiv værdsætter vigtigheden af ​​disse gentagne cyklusser og anerkender ligevægten mellem konceptuelle idealer og praktiske begrænsninger, hvilket i sidste ende fører til vellykkede FPGA -design.Kulminationen af ​​disse bestræbelser producerer et detaljeret, tilpasningsdygtigt og pålideligt FPGA -system, der er udstyret til at tackle kompleksiteten i digitale kredsløb.

Arbejdsprincipper for FPGA -chipdesign

At designe FPGA-chips kræver en velstruktureret ramme og en metodisk tilgang, der er i overensstemmelse med de specifikke krav fra FPGA-arkitektur.Processen involverer oversættelse af komplekse algoritmer til praktiske design ved hjælp af avancerede værktøjer som MATLAB eller C. Ved at anvende hardwarebeskrivelsessprog (HDL'er) med præcision kan du sikre klarhed, funktionalitet og effektiv integration af komponenter inden for FPGA -rammerne.Aspekt af FPGA -design er den sømløse integration af hardwarekomponenter og opmærksomhed på skemaer.Ligesom hvordan arkitekter er afhængige af detaljerede tegninger, fokuserer FPGA -designere på at forbinde lag af logiske porte og grænseflader for at opnå den ønskede ydelse.Denne koordinering på tværs af alle designelementer sikrer, at det endelige produkt fungerer effektivt og opfylder funktionelle krav.

Udvikling og oversættelse af algoritme er centrale trin i FPGA -design.Mange skaber komplicerede algoritmer på sprog på højt niveau og forfine dem iterativt for at sikre, at de oversætter nøjagtigt til FPGA-kompatible arkitekturer.Processen spejler softwareudviklingscyklusser, hvor kontinuerlig test og forbedring fører til bedre ydelse.Mestring af HDL'er forbedrer denne proces yderligere ved at gøre koden mere læsbar, effektiv og lettere at fejlsøge.Bekræftelse og fejlsøgning på bestyrelsesniveau er nødvendige for at sikre, at det endelige design er pålideligt og opfylder brugerforventningerne.Dette trin involverer grundig testning, der ligner en checkliste før flight, for at fange eventuelle problemer inden implementering.Rigorisk verifikationspraksis reducerer risici og forbedrer den samlede pålidelighed af FPGA-chippen, hvilket sikrer langsigtet funktionalitet og hurtigere tid til markedet.

Designsprog og platforme

Fremskridt i FPGA -designpraksis

Feltprogrammerbare portarrays (FPGA'er) er meget alsidige hardwareenheder, der kan tilpasses til at udføre specifikke opgaver.For at designe disse tilpassede funktioner er mange afhængige af hardwarebeskrivelsessprog (HDL'er), som giver dem mulighed for at definere, hvordan et digitalt system skal opføre sig.To af de mest almindeligt anvendte HDL'er i FPGA -design er VHDL og Verilog HDL.Disse sprog tjener som grundlaget for at skabe komplekse digitale kredsløb ved at tilvejebringe en måde at modellere systemets opførsel, før det fysisk implementeres.Denne evne til at beskrive hardwareadfærd gennem kode hjælper med at optimere systemets ydelse og opnå præcis funktionalitet.

VHDL, der står for VHSIC -hardwarebeskrivelsessprog, er et bredt vedtaget sprog i FPGA -design på grund af dets vægt på bærbarhed og designuafhængighed.Det giver mulighed for at skrive kode, der kan tilpasses til forskellige hardwarearkitekturer, hvilket gør det lettere at genbruge design på tværs af flere projekter.VHDL er nyttigt til projekter, der kræver et højt kontrolniveau over systemarkitektur, da det gør det muligt at opbygge meget tilpassede løsninger, der er skræddersyet til specifikke applikationer.På den anden side foretrækkes Verilog ofte for sin enklere, C-lignende syntaks, hvilket gør den mere tilgængelig, der er bekendt med traditionelle programmeringssprog.Verilog er populær til storskala, multi-trins designprocesser, hvor klarhed og brugervenlighed er nødvendig.

Både VHDL og Verilog fortsætter med at udvikle sig og introducerer mere avancerede funktioner, der gør FPGA -design arbejdsgange mere effektive.Disse sprog understøtter nu mere sofistikerede logiske konstruktioner, der strømline designprocessen og forbedrer produktiviteten.Den iterative karakter af FPGA -design tilskynder til kontinuerlig læring og forbedring, hvilket gør det muligt at skubbe grænserne for, hvad disse tilpasningsdygtige enheder kan opnå i forskellige brancher.

Integrerede udviklingsmiljøer (IDE'er)

Ud over hardwarebeskrivelsessprog kræver FPGA -design specialiserede softwareværktøjer kendt som integrerede udviklingsmiljøer (IDE'er) for at styre hele designprocessen.IDE'er giver et omfattende sæt værktøjer, der hjælper med at skrive, teste og debug FPGA -design.To af de mest anvendte IDE'er i FPGA -udvikling er Quartus II, udviklet af Intel og Vivado, udviklet af Xilinx.Disse platforme strømline udviklingsprocessen ved at integrere forskellige designopgaver i en enkelt grænseflade, hvilket gør det lettere at styre komplekse projekter fra start til slut.

En af de primære funktioner i disse IDE'er er at hjælpe med at skrive og organisere kode effektivt.Ud over grundlæggende kodredigering leverer disse platforme også simuleringsværktøjer, der giver mulighed for at teste deres design næsten inden implementering af dem i hardware.Dette er et kritisk trin i designprocessen, fordi det hjælper med at identificere og løse potentielle problemer tidligt, hvilket reducerer risikoen for dyre fejl i den fysiske implementeringsfase.IDE'er tilbyder også fejlfindingsværktøjer, der giver mulighed for at analysere, hvordan deres digitale systemer vil opføre sig under forskellige forhold, hvilket sikrer, at det endelige design fungerer som forventet.

Evnen til hurtigt at iterere på design og teste flere konfigurationer er en stor fordel ved at bruge IDE'er.Du kan foretage justeringer af design baseret på feedback fra simuleringer og fejlsøgningssessioner for at optimere ydeevne og pålidelighed.Denne iterative proces sparer tid ved at minimere behovet for fysiske prototyper og forkorter den samlede udviklingscyklus.Ved at bruge IDE'er kan du sikre dig, at de endelige design opfylder alle tekniske krav og praktiske begrænsninger, hvilket resulterer i mere robuste og effektive elektroniske systemer.Da FPGA -applikationer fortsætter med at udvide til områder som IoT, AI og Edge Computing, vil disse udviklingsmiljøer spille en stadig vigtigere rolle i at fremskynde innovation.

Anvendelser af FPGA'er

Avancerede videobehandlingssystemer

FPGA'er bidrager til udviklingen af ​​videobehandlingssystemer.Ved at udnytte deres hastighed og fleksibilitet forbedrer disse systemer videoteknologier som segmentering til moderne multi-screen-skærme.De imødekommer den voksende efterspørgsel efter enestående videokvalitet gennem pipelined og parallel databehandling.FPGA'er administrerer Dataflows effektivt ved at præsentere videostrømme, der opfylder karakteristiske behandlingskrav, der inkorporerer læse/skriveoperationer understøttet af indlejrede RAM- og FIFO -konfigurationer inden for komplekse systemarkitekturer.Den hurtige udvikling, der blev observeret i dette felt, drager fordel af de kontinuerlige testforsøg og implementeringer på højt niveau, der er typiske for dynamiske displaymiljøer.

Effektive datastyringssystemer

Inden for dataforsinkelse og lagringsdesign udfører FPGA'er roller, især i programmerbare forsinkelseslinjer, der bruges i kommunikationsindstillinger.Gennem hukommelses- og tællerstrategier, drevet af RAM eller FIFO, optimerer de systemeffektiviteten, som problemfrit imødekommer ændringer i dataforbindelsesprotokoller.Denne effektivitet reducerer især systemiske omkostninger i elektroniske netværk.FPGAS Øvelse Direkte kontrol over SD-kortoperationer, der justerer datastyringsløsninger med det stadigt skiftende landskab af algoritmiske udfordringer.

Telekommunikationssektorinnovationer

FPGA'er tjener fremtrædende i telekommunikation, håndtering af indviklede protokoller inden for basestationer og sikrer problemfri operation midt i igangværende protokoltilpasninger.Deres smidighed supplerer de økonomiske og funktionelle behov i områder, der er overfyldt med terminalenheder.Selvom de oprindeligt var foretrukket i spædbarnet i kommunikationssystemer, overgår FPGA'er yndefuldt til understøttelse af ASIC'er, da disse systemer modnes, aktivt at hjælpe netværk i faser af vækst og operationel ændring.Denne alsidighed er tydelig i pilotprojekter designet til at styrke pålidelighed og gennemstrømning.

Vidtgående industrielle applikationer

Ud over telekommunikation finder FPGA'er anvendelser inden for sikkerhed, industrielle, militære og rumfartssektorer.Deres tilpasningsevne passer protokollen i sikkerhedssystemer, mens kompakte FPGA'er adresserer nuancerede industrielle behov med skræddersyede løsninger.Deres standhaftighed spiller en rolle i forsvarsapplikationer.Da teknologiske arenaer som 5G og AI udvides, er FPGA'er klar til at låse adskillige industrielle veje op.Pilotundersøgelser i disse discipliner indikerer lovende gevinster inden for effektivitet og innovation, hvilket signaliserer en fremtidig rig med forskellige anvendelser.
