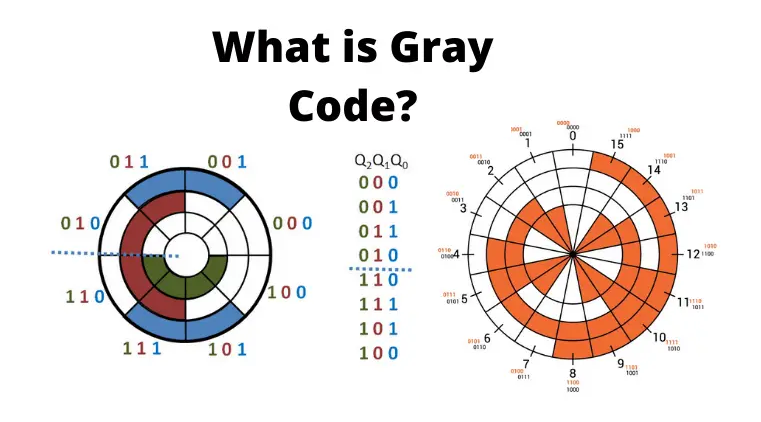

Grå kode: Hvordan det fungerer, og hvorfor det betyder noget?

Grå kode, et unikt binært kodesystem, spiller en vigtig rolle i digital teknologi ved at sikre problemfri overgange mellem stater.I modsætning til traditionelle binære koder ændrer grå kode kun en smule ad gangen, hvilket reducerer fejl under tilstandsændringer i digitale kredsløb.Denne egenskab har gjort det nødvendigt i applikationer, der spænder fra fejlkorrektion og digital kommunikation til positionskodning i roterende kodere.I denne artikel graver vi ned i de nominelle underbygninger, historiske udviklinger og praktiske anvendelser af den grå kode.Ved at udforske dens betydning i faktiske scenarier og de metoder, der bruges til dens generation, sigter vi mod at afsløre de grundlæggende principper, der gør grå kode til en hjørnesten i moderne digitale systemer.

Katalog

Oversigt over grå kode

Grå kode er et raffineret binært kodningssystem, der er kendetegnet ved den spændende egenskab, som tilstødende koder adskiller sig med kun et enkelt binært ciffer.Denne distinkte funktion muliggør en jævn overgang mellem maksimale og minimumsværdier med en ensom bitændring på ethvert tidspunkt.Som et resultat kaldes det ofte cyklisk kode eller reflekterende kode.I forbindelse med digitale systemer er vigtigheden af ​​nøjagtige kodeovergange dybtgående.For eksempel, når du bruger den konventionelle 8421 binære kode, skifter fra 0111 til 1000 beder alle fire bit til at ændre sig på én gang, hvilket kan føre til midlertidige fejlagtige tilstande inden for kredsløb.Omvendt mindsker grå kode effektivt disse problemer effektivt ved at sikre, at kun en bit ændres ad gangen, hvilket reducerer risikoen for kredsløbsfejl.

Kompleksiteten af ​​grå kode går ud over dens ultimative definition;Det fungerer som et pulserende instrument i forskellige applikationer, såsom:

• Fejlkorrektion

• Digital kommunikation

• Positionskodning i roterende kodere

Dets implementering kan observeres i hverdagens scenarier, såsom udvikling af elastiske kommunikationsprotokoller, hvor minimering af chancen for fejlagtig fortolkning under signaloverførsel har stor betydning.

Funktioner af grå kode

Funktion	Beskrivelse
Pålidelighedskodning	Grå kode minimerer fejl ved kun at ændre en smule under overgange mellem tilstødende værdier, reducering af logisk forvirring og Aktuelle pigge i digitale kredsløb sammenlignet med den naturlige binære kode.
Fejlminimering	I modsætning til den naturlige binære kode, hvor alle bits kan ændre sig (f.eks. Fra decimal 3 til 4) involverer overgange af grå kode kun en bit ændre, reducere risikoen for bemærkelsesværdige fejl under vinkel forskydning til digital konvertering.
Absolut kodningsmetode	Grå kode bruger en absolut kodningsmetode, der sikrer Pålidelighed og reduktion af muligheden for bemærkelsesværdige fejl i tilfældige data hentning.
Enkelt-trin og cykliske egenskaber	Gray Code's enkelttrinsfunktion sikrer kun en smule Ændringer mellem på hinanden følgende koder.Dens cykliske natur understøtter problemfri Overgange, forbedring af nøjagtighed og pålidelighed.
Selvkomplementære og reflekterende funktioner	Den reflekterende og selvkomplementære natur forenkler Negationsoperationer og sikrer konsistens under kodning og afkodning.
Variabel vægtkode	Hver grå kodebit har ikke en fast vægt, der fremstiller Sammenligning af direkte størrelse eller aritmetiske operationer vanskelig.Konvertering til Naturlig binær kode er nødvendig for yderligere behandling.
Quasi-vægtkode	Den grå kodes vægt er defineret som 2jeg−1 (med den laveste bit i = 1), hvilket gør det velegnet til specifikke applikationer, der kræver unik kodning.
Paritetskonsistens	Pariteten i decimalækvivalenten med grå kodekampe Pariteten af ​​tællingen af ​​1s i kodeordet, hvilket sikrer konsistens i Paritetskontrol.

Avanceret timing stopur

Decimal	4-bit naturlig binær kode	4-cifret typisk grå kode	Decimal tre grå kode	Decimal tom seks grå kode	Decimal Jump Six Grey Code	Trinkode
0	0	0	10	0	0	0
1	1	1	110	1	1	1
2	10	11	111	11	11	11
3	11	10	101	10	10	111
4	100	110	100	110	110	1111
5	101	111	1100	1110	111	11111
6	110	101	1101	1110	101	11110
7	111	100	1111	1011	100	11100
8	1000	1100	1110	1001	1100	11000
9	1001	1101	1010	1000	10000	10000
10	1010	1111	----	----	----	----
11	1011	1110	----	----	----	----
12	1100	1010	----	----	----	----
13	1101	1011	----	----	----	----
14	1110	1001	----	----	----	----
15	1111	1000	----	----	----	----

Udviklingshistorie med grå kode

Aspekt	Detaljer
Det oprindelige koncept	Introduceret af Jean-Maurice Baudot i 1880 som en variant af Grå kode.
Formel introduktion	Foreslået af Frank Gray på Bell Labs i 1940'erne.
Formål	At reducere fejl i signaltransmission, især i Pulskodemoduleringssystemer (PCM).
Patentoplysninger	Arkiveret af Frank Gray i 1947 og tildelt i 1953 under Titel "Pulskodekommunikation."
Nøgleudvikling	Grå kode blev vigtig for analog-til-digital Konvertering, der markerer en betydelig milepæl inden for digital teknologi.
Tidlig vedtagelse	George Stibitz udnyttede grå kode i 1941 til at udvikle en 8-element grå kodetæller til forenkling af digital kredsløbsdesign og Minimering af fejl under statsovergange.
Historisk kontekst	Dukkede op i midten af ​​det 20. århundrede, en periode med hurtig teknologiske fremskridt og stor efterspørgsel efter pålidelig kommunikation Systemer.
Betydning	Grå kode broede teoretiske fremskridt med praktiske applikationer, sikre nøjagtig datatransmission i det voksende digitale landskab.

Konverteringsmetode til grå kode

Oprettelsen af ​​grå kode anvender en rekursiv teknik, der drager fordel af dens reflekterende egenskaber.Denne tilgang viser ikke kun raffinementet af grå kode, men afslører også dens omfattende anvendelser inden for felter som digital kredsløbsdesign og fejlkorrektion, hvor præcisionen er dybt værdsat.

Rekursiv generationsproces

Rejsen begynder med dannelsen af ​​de indledende 2^n kodeord i (n+1) -bit grå kode.Disse kodeord er designet til at spejle N-bit grå kode, med hver kode præfixeret med en 0. Dette indledende trin fastlægger en klar og metodisk struktur til at udvide med eksisterende sekvenser.Den reflekterende kvalitet af grå kode skiller sig markant ud.De efterfølgende 2^n-kodeord består af den n-bit grå kode, der er præsenteret i omvendt rækkefølge, hver præfixeret med 1. denne symmetri strømline ikke kun genereringsprocessen, men styrker også pålideligheden af ​​kodeovergange og reducerer derved chancerne for fejl under bitændringer.Sådanne egenskaber har fundet omfattende anvendelse i områder som roterende kodere og digitale kommunikationssystemer, hvor det haster med at minimere fejl resonerer dybt.

Effektiv sekvensgenerering

Den organiserede karakter af denne rekursive metode fremmer den effektive generation af grå kodesekvenser.Ved at udnytte de iboende egenskaber ved grå kode mindsker fremgangsmåden beregningskompleksiteten.Denne effektivitet viser sig for det meste fordelagtige i faktiske systemer, hvor efterspørgslen efter hastighed og nøjagtighed ofte flettes sammen med ydelsens pres.

Anvendelser af grå kode

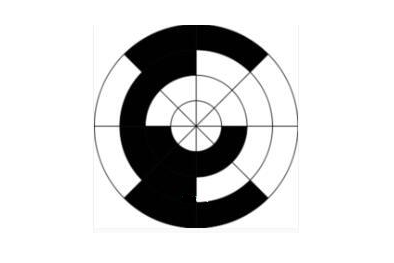

Gray Code finder sin plads i adskillige applikationer på tværs af forskellige felter, mest i vinkelsensorer, værktøjsmaskiner og bilbremsesystemer.I disse sammenhænge har sensorer til opgave at overføre nøjagtige mekaniske positioner, hvilket er nødvendigt for at sikre både sikkerhed og ydeevne.For eksempel kan en kodende disk være udstyret med kontakter, der producerer en 3-bit binær kode, der spejler diskens rotation.Diskens mørkere sektorer svarer til et logik 1 -signal, mens de lettere sektorer angiver logik 0. Brug af grå kode til disse sektorer garanterer, at kun en enkelt bit ændres med hver på hinanden følgende kode.Denne egenskab er for det meste værdifuld, da den mindsker potentielle fejl, der stammer fra fremstilling af uoverensstemmelser, hvilket styrker sensorens pålidelighed.

Grå kode bidrager også markant til forenkling af logiske funktioner via Karnaugh -kort.Denne forenkling hjælper ikke kun med design af digitale kredsløb, men hjælper også med at strømline kompleksiteten og forbedre den samlede effektivitet.Desuden strækker Gray Code's relevans sig til problemløsningssituationer, såsom de ni serielle problemer, hvor statsovergange overholder grå kodeprincipper.Denne forbindelse eksemplificerer tilpasningsevnen af ​​den grå kode ud over simpel numerisk repræsentation;Det fungerer som et indledende koncept i forskellige logiske og beregningsmæssige udfordringer.

I forbindelse med tårnet i Hanoi -puslespil kan hver ring vise to tilstande repræsenteret med 0 og 1, sammen og danne en cyklisk binær sekvens.Antallet af statsændringer, der kræves for at løse dette puslespil, er i overensstemmelse med decimalnummeret 341, som er forbundet med den grå kodepræsentation af 111111111. Dette forhold fremhæver ikke kun den matematiske sofistikering af grå kode, men understreger også dens praktiske betydning i algoritme -design og optimering.
