Vejledning til to-vejs switch-ledninger, installation og applikationer

Denne guide forklarer, hvordan en tovejskontakt fungerer, og hvorfor den er nyttig.Du lærer om to almindelige måder at kaste dem på: den moderne 3-ledningsmetode og den ældre 2-ledige metode.Guiden viser også, hvor tovejsafbrydere ofte bruges, og et trin-for-trin kig på, hvordan man installerer afbrydere, tip til at forblive sikre og almindelige problemer at undgå.Det dækker også fordelene og grænserne ved brug af tovejsafbrydere, især når du opgraderer til smarte systemer.

Katalog

Hvad er en tovejskontakt?

EN To-vejs switch giver dig mulighed for at kontrollere et enkelt lys eller elektrisk belastning fra to forskellige steder.Den bruger to SPDT (enkelt pol dobbeltkast) switches kablet sammen i et enkelt kredsløb.Hver switch har tre terminaler: L1, L2og Com (fælles).Ved at vende enten switch, kan du gennemføre eller bryde kredsløbet, så lyset kan tændes eller slukkes fra begge placeringer.

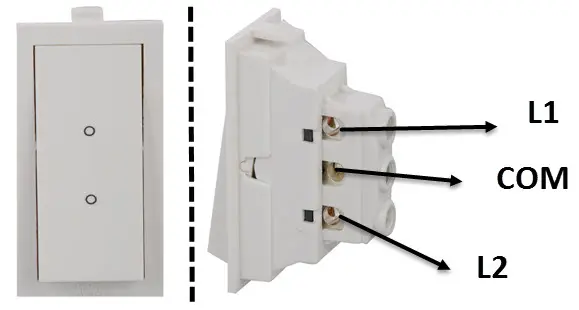

Figur 2. To-vejs switch med terminaler

På billedet viser bagsiden af ​​kontakten de tre nøgleterminaler: L1 og L2 (bruges til at forbinde rejsende -ledningerne) og COM (som forbinder til live -ledningen eller belastningen).Når afbryderne er kablet korrekt, ændrer det at vende enten den ene sti til strømmen og kontrollere lyset fra begge ender.Selvom smarte belysningssystemer er i stigende grad populære, forbliver tovejsafbrydere vidt brugt.De er enkle, pålidelige og kræver ingen software eller forbindelse.

Hvordan fungerer en tovejskontakt?

Et to-vejs switch-system giver dig mulighed for at kontrollere et lys fra to lokationer.Hver switch har tre terminaler: en fælles (COM) og to rejsende (L1 og L2).De to kontakter er forbundet med de rejsende ledninger (L1 til L1, L2 til L2).Den levende (fase) ledning forbindes til den fælles terminal af switch 1, og den fælles terminal af switch 2 forbinder til lampen.Lampens anden side går til neutral.Lyset tændes, når begge switches opretter forbindelse til den samme rejsende ledning (L1 - L1 eller L2 - L2), der afslutter kredsløbet.Det slukker, når afbryderne opretter forbindelse til forskellige rejsende og bryder kredsløbet.Dette betyder, at enten tænder kan tænde eller slukke lyset, uanset den andres position.

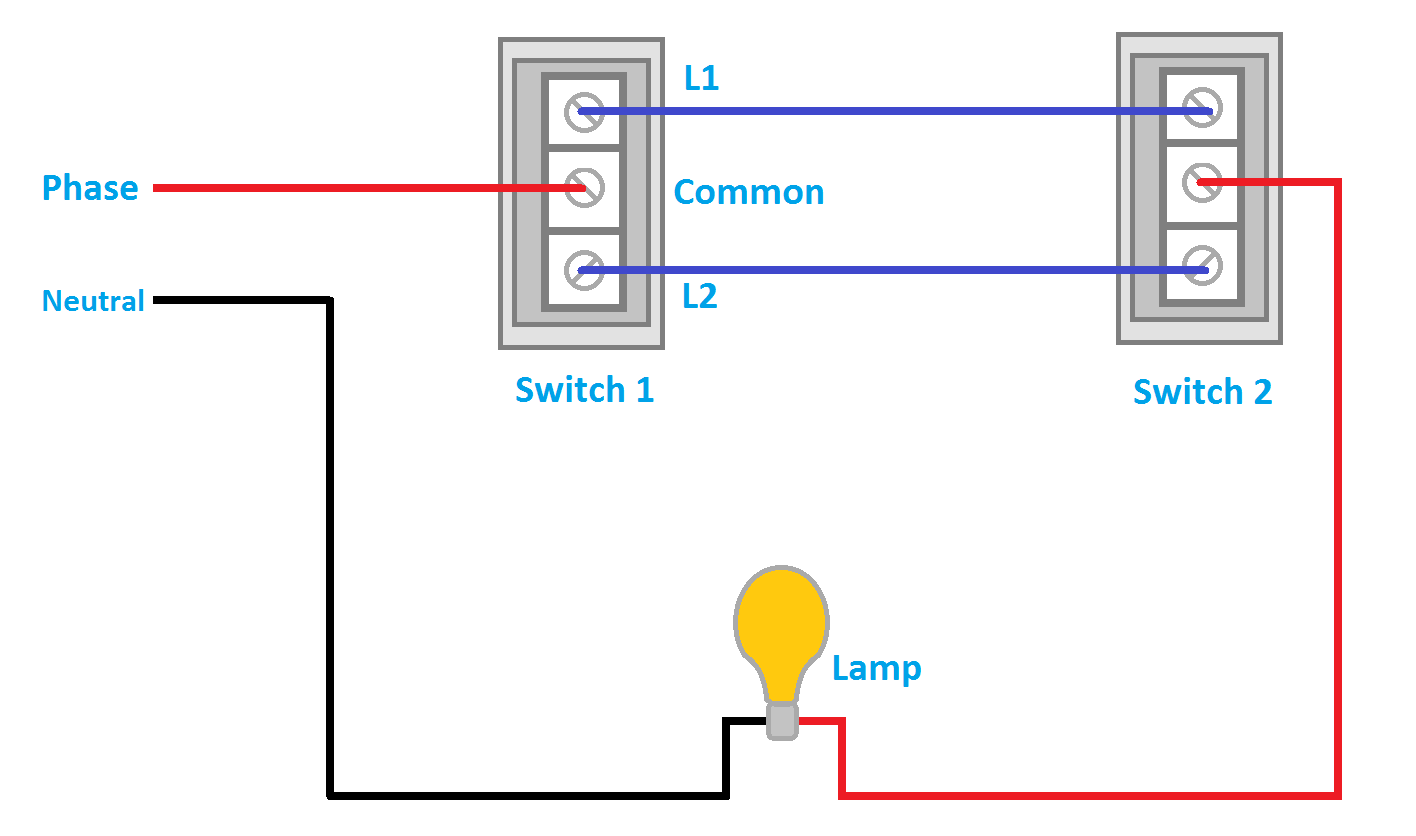

Figur 3: To-vejs switchdiagram

Denne opsætning fungerer som en XOR -port: lys er tændt, når switches er forskellige, når de matcher.Det er fuldt mekanisk, ingen elektronik eller software nødvendigt.Det er enkelt, pålideligt og vidt brugt på steder som trapper og gange.Diagrammet viser den fase, der er forbundet til Switch 1's almindelige, rejsende, der er forbundet mellem switches, og output fra Switch 2's Common Going to Lamp.Neutral afslutter kredsløbet fra den anden side af lampen.

Ledningsindstillinger til tovejsskiftning

Der er to hovedmåder til at tråde et tovejs-switch-kredsløb: 3-ledningsmetoden og den ældre 2-ledningsmetode.

Moderne 3-ledningsmetode

Dette er den foretrukne ledningsmetode til nye installationer.I denne opsætning forbindes fase (live) ledningen til den fælles (COM) terminal på den første switch, mens den almindelige terminal på den anden switch forbinder til pæren.Den neutrale ledning forbinder direkte fra strømkilden til den anden side af pæren.De to kontakter er forbundet med to rejsende ledninger, der forbinder L1 til L1 og L2 til L2 på begge kontakter.

Denne metode holder alle ledere på det samme kredsløb, hvilket sikrer ensartet spænding og sikrere drift.Det overholder også moderne elektriske koder og reducerer interferens.Fordi ledningslayoutet er rent og logisk, gør det fremtidig vedligeholdelse og opgraderinger som at installere smarte switches lettere.

Diagrammet viser en moderne 3-ledningsopsætning.Live Wire indtaster Switch 1's COM, to rejsende ledninger, der kører mellem L1 og L2 i begge switches, og output fra Switch 2's COM går til lyset.Den neutrale ledning kører direkte til den anden side af pæren.Når begge afbrydere er på linje, afsluttes kredsløbet, og lyset tændes;Ændring af enten switch afbryder eller gendanner strømmen.

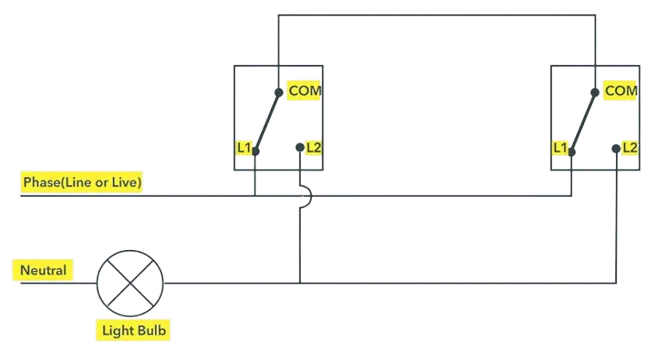

Figur 4. Moderne 3-ledningsmetode

Legacy 2-wire-metode

Legacy 2-Wire-metoden er en ældre ledningsstil, der stadig findes i mange ældre hjem.I denne opsætning er de rejsende terminaler (L1 og L2) forbundet mellem de to switches, ligesom i den moderne metode.Imidlertid er de almindelige terminaler kablet forskelligt: ​​den ene forbindes til den levende (fase) ledning, og den anden forbindes til belastningen (pære).

Denne metode fungerer den samme med hensyn til skift: lyset tænder eller slukker afhængigt af afbrydernes placering.Men fordi strømmen og belastningen kan komme fra forskellige kredsløb, kan denne opsætning indføre sikkerhedsrisici.Det kan skabe loopstrømme, spændingsubalance eller interferens, der er særlig farlig under vedligeholdelse eller opgraderinger.Diagnosering af fejl er også sværere, da ledningerne ikke er en del af et samlet kredsløb.

I diagrammet forbindes live -ledningen til den fælles terminal på den første switch, mens den fælles terminal på den anden switch forbinder til lyset.De to rejsende ledninger kører mellem L1 og L2 af begge switches.Den neutrale ledning går direkte fra strømkilden til lampen.Selvom dette layout muligvis sparer ledning, øger det kompleksitet og sikkerhedsmæssige bekymringer.

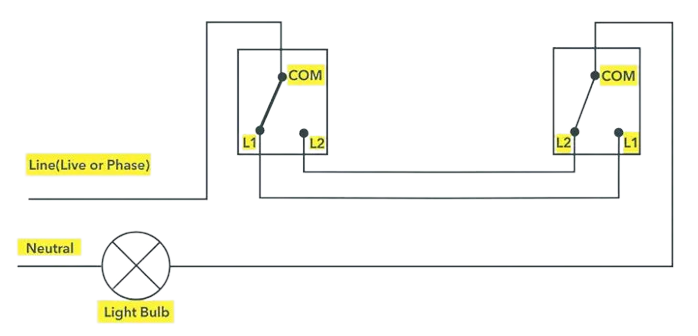

Figur 5: Legacy 2-ledningsmetode

En-bande tovejsafbrydere

En tovejs-tovejs-switch er en kompakt version af en SPDT-switch, der ofte bruges i modulære vægplader.Det har tre terminaler: com (Common), L1 og L2.Internt skifter det forbindelsen mellem COM og enten L1 eller L2.

Når den er parret med en anden SPDT-switch, fungerer den på samme måde som et standard tovejskredsløb.Det bruges ofte i trange rum, såsom lejligheder eller eftermontering, hvor monteringsrummet er begrænset.Kontakten kan også fungere i en envejsopsætning ved kun at bruge to terminaler (COM og L1).

Installation skal udføres omhyggeligt.Forkert terminalbrug kan forhindre, at skiftet fungerer korrekt eller endda forårsager kortslutninger.På trods af sin lille størrelse tilbyder denne switch fuld tovejskontrol, mens den tillader modularitet og let panelintegration.

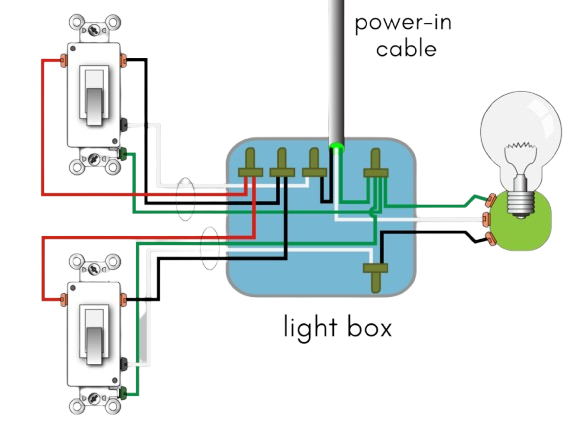

Figur 6. En-bande tovejsafbrydere

Udvidelse til multiway switching

Når belysning skal kontrolleres fra mere end to lokationer, kommer multiway -switching i spil.Dette system tilføjer en eller flere mellemliggende switches mellem de to vigtigste SPDT -switches.

Mellemkontakter er normalt DPDT (dobbeltpol dobbelt kast) typer.Disse kontakter krydser eller vedligeholder enten de rejsende ledningsstier, afhængigt af deres position.Det fulde system skaber en sti, der forbliver lukket eller åbnes baseret på justeringen af ​​alle involverede switches.

Denne tilgang er almindelig i store rum såsom lagre, lange korridorer eller værelser med flere indgange.Selvom det er mere komplekst at ledes, tilbyder det fleksibel kontrol fra ethvert punkt.Der er behov for nøjagtige ledningsdiagrammer og klar mærkning, da en fejl på ethvert tidspunkt kan forhindre systemet i at arbejde helt.

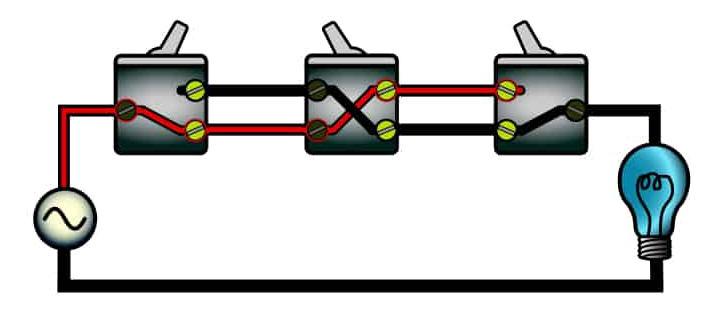

Figur 7. Multiway switching

Sammenligning af envejs og tovejsafbrydere

Funktion	Envejsafbryder	To-vejs switch
Kontrolpunkter	Kontrollerer et lys fra et enkelt sted	Kontrollerer et lys fra to forskellige steder
Skift type	SPST (enkeltstang enkeltkast)	SPDT (enkelt pol dobbelt kast)
Antal terminaler	2	3 (com, L1, L2)
Kredsløbskonfiguration	Enkel;En enkelt linje forbinder eller afbryder strømmen til belastningen	Rejsende ledninger danner en løkke;Begge afbrydere påvirker kredsløb
Ledningskompleksitet	Lav;færre ledninger og direkte forbindelser	Højere;kræver mere ledninger og planlægning mellem switches
Skift positionsadfærd	Fast on/off -position let identificeret	Ingen fast eller fra;afhænger af den anden tilstand skifte
Installationsomkostninger	Sænke;færre komponenter og mindre arbejdskraft	Højere;Flere materialer og installationstid
Installationstid	Hurtig at installere;Minimale trin kræves	Mere tidskrævende på grund af ekstra ledninger
Rumbehov	Minimal;Standard switch -boks passer	Kan have brug for routing for rejsende ledninger mellem placeringer
Elektrisk belastningskontrol	Kontrollerer en belastning fra et punkt	Kontrollerer en belastning fra to separate punkter
Brugervenlighed	Meget enkel;Vend op er på, vend ned er slukket (eller vice versa)	Stadig let at bruge, men til/fra kan variere afhængigt af begge dele Skift positioner
Fejlpunkter	Færre;Enkel design reducerer ledningsfejl	Mere kompleks;Miswiring rejsende ledninger eller terminaler kan Forstyrr funktion
Fleksibilitet og skalerbarhed	Begrænset;Kan ikke udvides til mere end et punkt af kontrollere	Fleksibel;kan udvide til 3 eller flere kontrolpunkter ved hjælp af Mellemkontakter

To-vejs switch-anvendelser

To-vejs kontakter giver fleksibel belysningskontrol fra to forskellige steder, hvilket gør dem ideelle i både bolig- og kommercielle omgivelser.Almindelige eksempler inkluderer:

Trapper

Trapper er et af de bedste steder at bruge tovejsafbrydere.Hvis du har trapper derhjemme, ved du, at det kan være irriterende og endda farligt at gå op eller ned i mørket.Med en tovejskontakt kan du tænde lyset i bunden af ​​trappen, før du går op, og derefter slukke den øverst.Eller, hvis du kommer nedenunder, kan du tænde lyset øverst og slå den fra i bunden.Dette gør det meget mere sikkert at gå på trappen, især om natten, når huset er mørkt.

Hotelværelser

På hotelværelser gør tovejskontakter tingene meget lettere for gæsterne.Den ene switch er normalt ved døren, når du går ind, og den anden er i nærheden af ​​sengen.Det betyder, at du kan tænde lysene, når du kommer ind i rummet, og derefter slukke dem uden at komme ud af sengen.Dette er virkelig nyttigt, når du er træt eller klar til at sove.Det giver også rummet et mere behageligt og tankevækkende design, hvilket får gæsterne til at føle sig mere hjemme.

Åbne planhuse

Åbne planhuse har store rum, hvor køkken, spisning og opholdsstue er forbundet.Disse værelser har ofte mere end en indgang, så det er nyttigt at være i stand til at kontrollere lysene fra forskellige pletter.For eksempel kan du tænde lysene fra gangen og derefter slukke dem nær køkkenet.To-vejs kontakter gør det nemt at styre belysning, uanset hvilken vej du kommer ind eller går ud.Dette tilføjer en masse komfort og kan endda hjælpe dig med at spare elektricitet, da du ikke behøver at lade lysene være tændt, når du ikke bruger dem.

Garager og workshops

Garager og workshops er travle steder, hvor folk opbevarer værktøjer, arbejder på projekter eller parkerer deres biler.De har ofte mere end en dør, som en inde i huset og en, der åbner til gården.To-vejs kontakter gør det enkelt at tænde lyset fra begge indgangen.Dette er meget nyttigt, hvis dine hænder er fulde, eller hvis rummet er mørkt og svært at bevæge sig sikkert gennem.For dem, der ofte bruger deres garage eller værksted, kan denne type belysningskontrol gøre deres arbejde lettere og meget mere sikkert.

Udendørs stier og indkørsler

Udendørs områder som gangbroer, havestier og indkørsler har brug for god belysning om natten for sikkerhed og sikkerhed.Med tovejsafbrydere kan du kontrollere disse lys fra både huset og et andet sted som en port eller garage.For eksempel kan du tænde for sti -lysene, før du forlader huset og derefter slukker dem, når du er udenfor.Eller, hvis du kommer hjem om natten, kan du tænde lysene ved porten og slukke dem, når du kommer ind.Dette hjælper dig med at undgå at gå i mørket og holder også dit hjem mere sikkert ved at sikre, at udvendige områder er godt oplyst.

Installationsretningslinjer

Sådan installeres et tovejsafbrydersystem sikkert:

1. Saml alle værktøjer og materialer

Før du starter, skal du sørge for at have alt hvad du har brug for.Du har brug for to SPDT (enkeltstang dobbeltkast) switches, en lysarmatur, en længde på tre-kerne-kabel (dette inkluderer levende, neutrale og jordledninger, plus de to rejsende ledninger) og grundlæggende sikkerhedsudstyr som isolerede handsker og sikkerhedsbriller.At have alle dine materialer klar vil hjælpe dig med at holde fokus og undgå unødvendige fejl eller forsinkelser.

2. Sluk for hovedkraften ved afbryderen

Start altid med at slukke for elektriciteten fra hovedkraftkilden.Dette er det vigtigste sikkerhedstrin.At arbejde med levende ledninger er farligt og kan føre til alvorlig skade.Sørg for, at det kredsløb, du arbejder på, er helt slukket ved afbryderboksen, og brug en spændingstester til at dobbeltkontrol, at ingen strøm flyder.

3. Tilslut den live (varme) ledning til den fælles terminal i den første switch

Tag den levende ledning fra strømkilden og tilslut den til den fælles terminal (COM) på den første switch.Den fælles terminal er markeret eller farvet forskelligt fra de to andre terminaler (L1 og L2).Dette er den ledning, der bærer strøm ind i systemet, og det skal være sikkert forbundet for at sikre et fungerende kredsløb.

4. Kør to rejsende ledninger mellem L1- og L2 -terminalerne i begge switches

Tag nu to ledninger, der ofte kaldes rejsende ledninger, og tilslut L1 -terminalen på den første switch til L1 -terminalen på den anden switch og gør det samme for L2 -terminalerne.Disse ledninger danner den sti, der giver de to switches til at "tale" til hinanden og kontrollere lyset fra begge ender.Sørg for, at disse forbindelser er faste, og at der ikke er løse tråde af tråd.

5. Tilslut den fælles terminal på den anden switch til lysarmaturets levende input

Tilslut derefter den fælles terminal på den anden switch til den levende terminal på lysarmaturet.Denne ledning bærer strømmen til lyset, når begge switch afslutter kredsløbet.Uden denne forbindelse modtager lyset ikke nogen elektricitet, selvom de rejsende ledninger er korrekt installeret.

6. Tilslut lysarmaturets neutrale ledning direkte til strømkildens neutrale

Kør en neutral ledning fra den neutrale terminal af lysarmaturet tilbage til den neutrale ledning fra strømkilden.Dette afslutter kredsløbet ved at give elektriciteten en retursti.Et arbejdslys kredsløb har altid brug for både en levende og en neutral ledning.

7. Jord alle metalbokse og skiftdæksler ved hjælp af jorden (jord) ledning

For sikkerhed er det vigtigt at jordede alle metalafbryderkasser og dækker ved hjælp af jordtråden.Grundlægning beskytter dig i tilfælde af en elektrisk fejl ved at give omstrejfende elektricitet en sikker vej til at afslutte.Det hjælper også med at forhindre elektriske stød og potentielle brandfarer.Sørg for at tilslutte jordtråden sikkert til eventuelle jordforbindelse eller terminaler, der er leveret i kasserne.

8. Brug et multimeter til at kontrollere for kontinuitet, før du gendanner strømmen

Før du tænder for elektriciteten igen, skal du bruge et multimeter til at teste kontinuiteten i dine ledninger.Dette betyder at kontrollere, om elektricitet kan flyde korrekt gennem kredsløbet.Du vil sikre dig, at der ikke er nogen pauser eller forkerte forbindelser.Dette trin kan fange ledningsfejl, der ellers kan føre til et ikke-arbejdende lys eller værre, en kortslutning.

9. Test afbryderne fra begge steder for at bekræfte korrekt drift

Når du er overbevist om, at alt er kablet korrekt, skal du tænde kraften ved afbryderen.Test derefter de to switches ved at tænde og slukke for lyset fra begge steder.Lyset skal tænde eller slukke, uanset hvilken skift du bruger.Dette bekræfter, at dit tovejssystem fungerer som det skal.

10. Dobbeltkontrol rejsende ledningsforbindelser, hvis lyset ikke fungerer korrekt

Hvis lyset ikke fungerer som forventet som kun at tænde for en switch eller ikke tænde overhovedet, skal du gå tilbage og tjekke de rejsende ledningsforbindelser.Dette er de mest almindelige fejlpunkter i en tovejsafbryderopsætning.Sørg for, at L1 opretter forbindelse til L1 og L2 til L2 på tværs af begge afbrydere.Sørg også for, at Commons er korrekt kablet til strømkilden og lyset.Mærkning af hver ledning under installationen kan hjælpe med at forhindre fejl og gøre det lettere at fejlfinde, hvis noget går galt.

Fordele ved tovejsskiftning

To-vejs kontakter kan virke som en lille funktion, men de tilbyder mange praktiske fordele.

• Praktisk belysningskontrol: To-vejs switches giver dig mulighed for at kontrollere et lys fra to forskellige steder.Dette gør hverdagen lettere, især på steder som trapper, gange og store værelser.Du kan tænde lyset, når du går ind og slukker, når du forlader fra et andet sted uden at gå tilbage til den første switch.

• Energibesparelse: Ved at lade lys slukkes fra mere end et sted, hjælper tovejsafbrydere med at reducere spildt elektricitet.Det er mindre sandsynligt, at du efterlader et lys på bare fordi kontakten er langt væk, hvilket er nyttigt i hjem med flere etager eller lange korridorer.

• Ideel til store rum: Disse kontakter er perfekte til store hjem, kontorer og offentlige bygninger.I rum med mere end en indgang eller udgang tilføjer det at kunne kontrollere lys fra forskellige punkter bekvemmelighed og forbedrer sikkerheden for alle, der bruger rummet.

• Enkel og pålidelig teknologi: To-vejsafbrydere er mekaniske, ikke digitale.Dette betyder, at de ikke er afhængige af software, apps eller internetforbindelser til at fungere.De er meget pålidelige og mislykkes sjældent, hvilket gør dem til en langvarig løsning med lidt nødvendig vedligeholdelse.

• Arbejder med smarte systemer: Selvom de er enkle enheder, kan tovejsafbrydere stadig bruges sammen med moderne smarte hjemmesystemer.De kan arbejde med bevægelsessensorer, timere eller automatiseringsmoduler, hvilket giver dig mere fleksibilitet, hvis du opgraderer dit hjem i fremtiden.

• Lave omkostninger, høj værdi: To-vejsafbrydere er overkommelige og lette at installere, men alligevel tilføjer de en masse værdi til din belysningsopsætning.For en sådan lille investering giver de bedre belysningskontrol, forbedrer sikkerheden og understøtter energibesparende vaner over tid.

Begrænsninger ved tovejsskiftning

Mens tovejsafbrydere tilbyder mange fordele, er der nogle ulemper og udfordringer at overveje.

• Kræver flere ledninger: To-vejs switch-opsætninger har brug for ekstra ledninger sammenlignet med enkeltafbrydere.Dette kan være et problem i ældre hjem, hvor elektriske kasser og ledninger ikke var designet til at indeholde yderligere ledninger.I nogle tilfælde kan vægge muligvis åbnes for at installere nye kabler, hvilket kan øge omkostningerne og arbejdskraft.

• Ikke altid kompatible med smarte switches: Mange smarte switches har brug for en neutral ledning for at fungere korrekt.Ældre to-vejs switch-opsætninger har ofte ikke denne ledning, hvilket gør det sværere at installere smarte enheder uden at omslutte.Dette kan begrænse dine opgraderingsmuligheder, medmindre du er forberedt på mere komplekst elektrisk arbejde.

• Kan være vanskeligt i ældre eller brugerdefinerede installationer: I ældre bygninger eller systemer med brugerdefinerede ledninger følger det eksisterende layout muligvis ikke moderne standarder.Dette kan gøre installation eller opgradering af tovejsafbrydere mere komplicerede.

• Regionale kodeforskelle: Elektriske koder og inspektionsregler kan variere efter land eller endda efter by.En opsætning, der er lovlig i et område, består muligvis ikke inspektion i et andet.Dette tilføjer kompleksitet, især i kommercielle projekter eller når man sælger et hjem, hvor alt skal opfylde officielle standarder.

• Fejlfinding tager mere tid: Når noget går galt i et tovejssystem, kan det være sværere at finde ud af problemet.Det skyldes, at begge afbrydere påvirker, hvordan lyset opfører sig.Diagnostering af et problem kræver ofte kontrol af begge afbrydere, rejsende -ledningerne og brug af værktøjer som et multimeter til testforbindelser.

• Har brug for omhyggelig planlægning og mærkning : Fordi ledningerne er mere involveret, er det let at lave fejl under installationen, hvis ledninger ikke tydeligt er mærket, eller trinene ikke følges korrekt.Dårlig planlægning kan føre til forvirring eller endda sikkerhedsfare, så det er meget vigtigt at tage sig tid til at kortlægge systemet.

Konklusion

To-vejs kontakter gør det lettere og sikrere at kontrollere lys fra mere end et sted.De er gode til steder som trapper, lange gange eller værelser med mere end en indgang.Du kan tænde lyset, når du går ind og slukker, når du forlader uden at gå tilbage.De er enkle, billige og har ikke brug for apps eller Wi-Fi.Mens de har brug for lidt mere ledninger og omhyggelig opsætning, fungerer de godt til både almindelige hjem og smarte hjem.Planlæg bare ledningerne tydeligt, følg sikkerhedstrinnene og kontroller alt med en tester, før du tænder for strømmen igen.
