Vejledning til AT24C256 EEPROM: pinout, datablad og hukommelsesadresse

AT24C256 EEPROM skiller sig ud som en pålidelig og alsidig to-tråds seriel hukommelseskomponent, der tilbyder 256 kilobits lagring til understøttelse af forskellige elektroniske databeskyttelsesopgaver.Denne artikel giver en omfattende guide til AT24C256, der dækker dens datablad, PIN -konfiguration og unikke adresseringsmekanismer.Vi udforsker også dens kompatibilitet med Arduino -mikrokontrollere.Deltag i os, når vi graver ned i de tekniske detaljer i denne EEPROM, dets potentiale for hukommelsesudvidelse og dets praktiske anvendelser på tværs af forskellige teknologiske landskaber.Uanset om du vil forbedre datalogning, strømline lagring eller sikre dine data, har AT24C256 meget at tilbyde.

Katalog

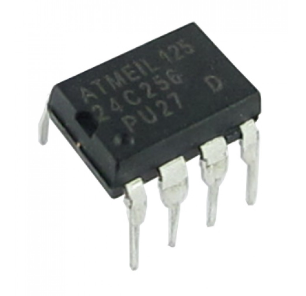

Oversigt over AT24C256 EEPROM

De AT24C256 EEPROM er en multifunktionel og pålidelig 8-polet hukommelseskomponent med en imponerende lagerkapacitet på 32 kbytes.Det bevarer effektivt data, og bevarer information, selv når strømmen går tabt, svarende til funktionen af ​​et USB -drev.Denne egenskab sikrer sikker datalagring, hvilket giver et konstant referencepunkt uanset strømafbrydelser.Dens evne til at understøtte dataopdatering og hentning gør det velegnet til forskellige applikationer, især i miljøer, der kræver hyppige datamodifikationer.

Betjening inden for en spændingsbeslag på 1,7V til 5,5V, AT24C256 harmoniserer med både 3,3V og 5V systemer, hvilket beriger dens anvendelse på tværs af forskellige teknologiske landskaber.Denne tilpasningsevne letter sin glatte inkorporering i forskellige elektroniske miljøer, fra husholdningsgadgets til industrielle reguleringssystemer, hvor en sådan fleksibilitet kan øge enhedens effektivitet.For eksempel kan du ofte finde værdi i denne egenskab, da det hjælper med at udforme strømlinede produkter uden nødvendigheden af ​​flere variationer af komponenter.

AT24C256 EEPROM tillader at forbinde op til 8 lignende EEPROM'er i serie, hvilket giver udvidet lagring til at tackle større datasæt eller hæve dit krav.Denne ekspanderbarhed viser sig usædvanligt fordelagtigt inden for felter som datalogning inden for videnskabelige undersøgelser eller omfattende parameteropbevaring i telekommunikation.I praktiske situationer kan du drage fordel af denne kapacitet til at opnå høj datakapacitet uden at ofre systempræstation eller fysisk fodaftryk.

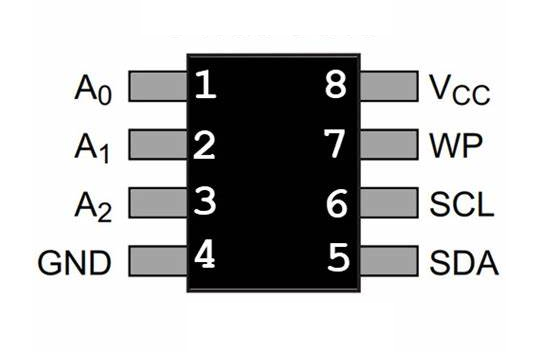

Pin -konfiguration

Pin nr	Pin -navn	Beskrivelse
1	A0	Brugerkonfigurerbar chip vælg
2	A1	Brugerkonfigurerbar chip vælg
3	NC	Ingen forbindelse
4	GND	Jordstift
5	SDA	Seriel datapål
6	Scl	Seriel ur -stift
7	WP	Skriv Protect Pin
8	VCC	Strømforsyningstift

CAD -ressourcer

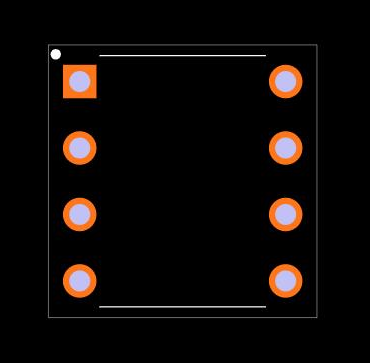

Fodspor

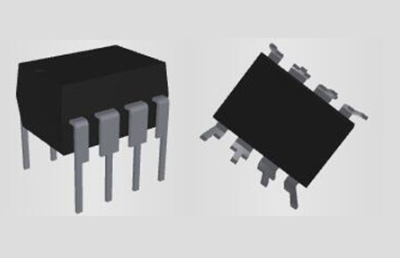

3D -visualisering

Tekniske specifikationer

Microchip -teknologi AT24C256B-PU Specifikationer og attributter.

Type	Parameter
Mount	Gennem hul
Monteringstype	Gennem hul
Pakke / sag	8-dip (0,300, 7,62 mm)
Antal stifter	8
Leverandørenhedspakke	8-pdip
Hukommelsestyper	Ikke-flygtig
Driftstemperatur	-40 ° C ~ 85 ° C Ta
Emballage	Rør
Offentliggjort	1997
Delstatus	Forældet
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)
Maksisk driftstemperatur	85 ° C.
Min driftstemperatur	-40 ° C.
Spænding - Forsyning	1,8V ~ 5,5V
Frekvens	1MHz
Basisdelenummer	AT24C256
Interface	2-Wire, I2C, serie
Maks. Forsyningsspænding	5,5V
Min forsyningsspænding	1,8v
Hukommelsesstørrelse	256 kb (32k x 8)
Nominel forsyningsstrøm	3mA
Urfrekvens	1MHz
Adgangstid	550ns
Hukommelsesformat	Eeprom
Hukommelsesgrænseflade	I2c
Skriv cyklustid - ord, side	5ms
Densitet	256 kb
Maksimal frekvens	400 kHz
Nå SVHC	Ingen svhc
Strålingshærdning	Ingen
ROHS -status	Rohs3 -kompatibel

Funktioner

Funktion	Beskrivelse
Spændingsdrift	Lavspændings- og standardspændingsoperation: 1,8V (VCC = 1,8V til 5,5V)
Organisation	Internt organiseret som 32.768 x 8
Interface	To-lednings-seriel grænseflade
Støjundertrykkelse	Schmitt Trigger med filtrerede input til støj Undertrykkelse
Dataoverførselsprotokol	Bidirektional dataoverførselsprotokol
Hastighedskompatibilitet	1 MHz (5,0V, 2,7V, 2,5V), 400 kHz (1,8V)
Skrivbeskyttelse	Skriv Protect Pin for hardware- og softwaredata beskyttelse
Sidesskrivningstilstand	64-byte side skrivningstilstand (delvis side skriver tilladt)
Skriv cyklus timing	Selvtimet skrivecyklus (5 ms max)
Pålidelighed	Udholdenhed: En million skrivecyklusser
	Dataopbevaring: 40 år
Miljøoverholdelse	Blyfri/halogenfri enheder tilgængelige
Pakkeindstillinger	8-Lead Jedec PDIP, JEDEC SOIC, EIAJ SOIC, Ultra-tynd Lille array -pakke (SAP), TSSOP og DBGA2
Die Sales	Wafer -form, vaffelpakke og stødte skiver

Forskellige anvendelser af AT24C256 EEPROM

Datalogning

AT24C256 EEPROM ser ofte brug i systemer til datalogning, hvilket giver robust lagerplads, hvor dataspålidelighed ikke kan kompromitteres.Med sine ikke-flygtige egenskaber forbliver data intakte midt i effektforstyrrelser, hvilket viser sig uvurderlige, når de dokumenterer tidsfølsomme miljøforhold som temperatur og fugtighed.Du kan omhyggeligt konstruere opsætninger til regelmæssigt at fange og sikre sensoroplysninger og vise EEPROMs tilpasningsevne og modstandsdygtighed i praktiske applikationer.

Lydenheder

Inden for lydenheder - inklusive digitale lydafspillere og høreapparater - spiller AT24C256 EEPROM en vigtig rolle i at bevare konfigurationsspecifikationer og præferencer.Dens evne til at opretholde data uden elektricitet sikrer, at disse gadgets bevarer personlige indstillinger og tilbyder problemfri interaktion, selv efter strømcyklusser.Firmwaren er dygtigt finjusteret, hvilket forbedrer både effektiviteten af ​​læse- og skriveoperationer og understøtter langvarig enhedsydelse.

Sekundære opbevaringsløsninger

Når den bruges som en sekundær lagringsressource, er AT24C256 EEPROM en praktisk, kompakt mulighed for enheder, der har brug for moderat hukommelsesudvidelse.Denne applikation hjælper mikrocontroller-drevne systemer med at administrere ikke-kritiske data, hvilket reserverer primær hukommelse til mere intensive processer.Du kan designe disse systemer med et skarpt fokus på hukommelsesadgangsmønstre, udnytte effektiv opbevaringsstyring for at udvide forventet levealder for hukommelsesressourcer.

Dataanalyse

At involvere avanceret dataanalyse, for det meste i bærbare enheder, AT24C256 EEPROM fungerer som hjælpelagring for overgangsdata og parametre.Dens ligetil interface forenkler inkorporering i analytiske rammer, hvilket giver mulighed for SWIFT -algoritmeinstallation, der bruges til adgang til lagrede koefficienter eller historiske poster.Du kan observere dens transformative indflydelse på at øge beregningseffektiviteten og lejlighedsvis låse op for bemærkelsesværdige fremskridt.

Yderligere hukommelsesbehov

I scenarier, hvor systemarkitektur kræver udvidet hukommelse for at øge funktionaliteten, præsenterer AT24C256 EEPROM en overkommelig vej.Det er for det meste fordelagtigt for indlejrede systemer med stramme bestyrelsesrum eller begrænsede budgetter til dyrere alternativer.Du kan ofte anvende denne EEPROM til at forbedre kapaciteten uden større redesigns, hvilket afspejler dens praktiske anvendelighed i at navigere på designkompleksiteter og fremme teknologisk fingerfærdighed.Disse strategier fremhæver EEPROMs fremtrædende bidrag til moderne elektronikudvikling.

Ækvivalenter

• 24LC512

Alternativer

• 24C04

• 24LC1026

• 25LC040

• 24C32

Optimalt engagement med AT24C256 EEPROM

Konfiguration af I2C -kommunikation

Brug af AT24C256 EEPROM til dets fulde involverer initialisering af en pålidelig I2C -kommunikationskanal.Forbindelsesdiagrammer fungerer som grundlæggende guider, der dirigerer den nøjagtige ledning af SCK- og SDA -stifterne til din mikrokontroller.Integrering af passende pull-up modstande forbedrer pålideligheden og modstandsdygtigheden af ​​disse linjer og hjælper med at undgå dataspørgsmål på grund af interferens.Processen med at finjustere modstandsværdier for at matche kredsløbsbehov kan i væsentlig grad styrke signalintegriteten og fremme en sikker dataflow.

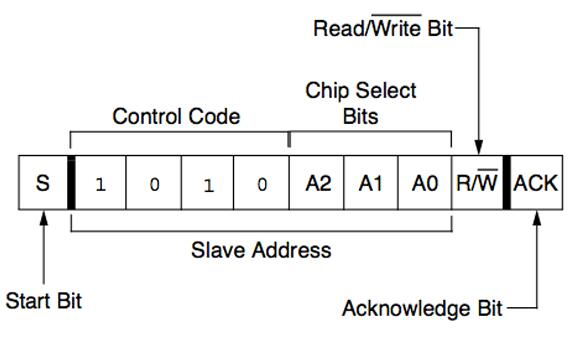

Adressering af flere EEPROM'er

Opgaven med at tackle gevinster betydning, når man koordinerer adskillige EEPROM -enheder.Ved at konfigurere adressestifterne A0, A1 og A2 modtager hver enhed en unik identitet, hvilket gør det muligt for mikrokontrolleren at navigere i flere enheder glat og undgå kommunikationssammenstød.Strategisk planlægning af adresseopsætningen i hardware -designfasen kan lette fremtidige udvidelser, reducere udfordringerne for skalerbarhedsudfordringer og lette opgraderinger af systemer.

Opretholdelse af sikkerhed og dataintegritet

Skrivningsbeskyttelsesfunktionen i AT24C256 beskytter følsomme oplysninger mod uautoriserede ændringer.Aktivering af denne kontrol sikrer alvorlige data, primært i scenarier, hvor dataintegritet er en betydelig overvejelse.At indlede disse sikkerhedsfunktioner tidligt i designfaser kan lindre potentielle risici og amplificerende system robusthed.Derudover afslører applikationer, at kombination af hardwarebeskyttelse med softwaresikkerhedsprotokoller formulerer et robust forsvar, hvilket sikrer omfattende datasikkerhed.

Udførelse af dataoverførsel effektivt

Præcision i programmering af registeradressen er nøglen til glatte dataoverførselsoperationer, der muliggør pålidelig læsning og skrivning, mens jeg minimerer fejl.At forstå enhedens adresseringsramme kombineret med praktisk programmeringspraksis er aktiv til at maksimere EEPROM's kapaciteter.Desuden kan udveksling af indsigt eller taktik til konfiguration af disse registre føre til et forbedret, sammenhængende design i teamorienterede projekter.

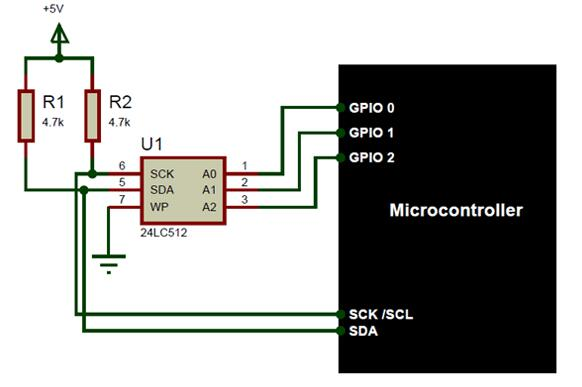

Overvejelser om kredsløbsdesign til AT24C256 EEPROM

Tilslut SCK- og SDA-linjerne i AT24C256 EEPROM til de relevante mikrokontrollerstifter, og sørg for at inkorporere passende pull-up-modstande.Disse modstande er medvirkende til at opretholde I2C -buslinjerne i en stabil og standard høj tilstand, hvilket reducerer støjinterferens og forbedrer signalintegritet.I miljøer, der er tilbøjelige til elektromagnetisk interferens, bliver opretholdelse af stabil kommunikation på disse linjer nyttig til pålidelig dataoverførsel.

Adressestifter A0, A1 og A2 påvirker markant valget af individuelle EEPROM -chips.I systemer, der kræver flere EEPROM'er, muliggør disse stifter det unikke valg af hver chip ved at indstille forskellige adressekonfigurationer.Dette letter den sømløse integration af flere enheder.Undgå datafejl i tæt kredsløbsdesign kræver unikke adressetildelinger for at forhindre utilsigtet adgang til forkerte chips, en bekymring, der ofte observeres i komplekse systemdesign.

Skrivningsbeskyttelsesstiften fungerer som en forsigtighedsforanstaltning for EEPROM.At engagere denne pin kan sikkert låse dataene, blokere utilsigtet skrivning og beskyttelse af lagret information.Denne funktion viser sig særlig fordelagtig i systemer, hvor bevarelse af dataintegritet er alvorlig, da utilsigtede ændringer kan resultere i betydelige systemfejl eller datatab.Interaktion med AT24C256 EEPROM involverer at bruge registeradresser til Adeptly Administrer læse- eller skriveopgaver en byte ad gangen.Ved metodisk adgang til registre kan du udføre effektive dataoperationer.Professionelt kredsløbsdesign understreger denne strukturerede kommunikation for at sikre, at enheder fungerer inden for forventede parametre, hvilket minimerer potentielle databehandlingsfejl.

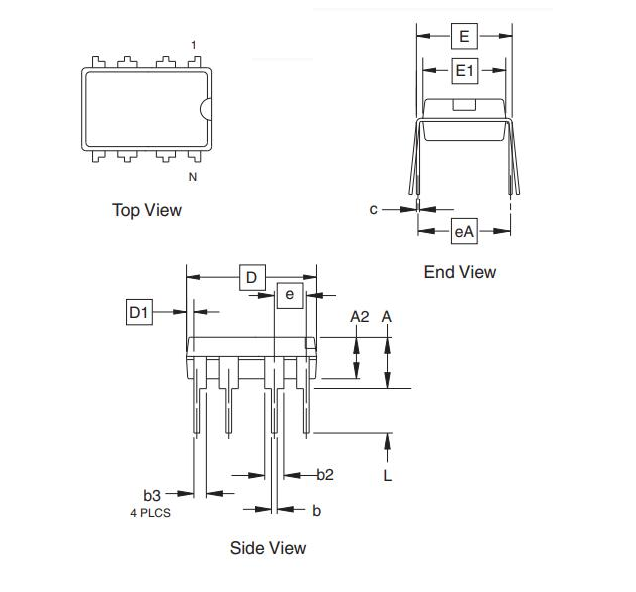

Dimension

Fabrikant

Microchip -teknologi er baseret i Chandler, Arizona, og er kendt for sin ekspertise inden for mikrokontroller og analoge løsninger.Med fokus på at levere pålidelige produkter sigter virksomheden mod at reducere systemomkostninger og fremskynde markedsindtræden.Deres omfattende udvalg af produkter betjener forskellige applikationer globalt, herunder bilsystemer, forbrugerelektronik og industrimaskiner.Denne brede appel illustrerer Microchips evne til at tilpasse sig og imødekomme de komplicerede krav på forskellige markeder.

Microchip -teknologi lægger en stærk vægt på innovation og sikrer kvalitet, der giver industrier mulighed for at forfølge præcision og funktionalitet.Ved at inkorporere avancerede sikkerhedsforanstaltninger og tilslutningsmuligheder holder Microchips løsninger trit med de stadigt skiftende krav fra moderne teknologiske infrastrukturer.Virksomhedens dedikation til energieffektive design fremmer også bæredygtig praksis og tilpasser sig industriens bevægelse mod at minimere miljøpåvirkningen inden for elektronik.

Datablad PDF

AT24C256B-PU-datablad:
