Halvbølgeensretter: arbejdsprincip, kredsløb, bølgeformer, formel og applikationer

I denne artikel lærer du, hvordan en halvbølgeensretter konverterer vekselstrøm til jævnstrøm ved kun at lade den ene halvdel af inputsignalet passere.Du vil se det grundlæggende kredsløb, dets komponenter, og hvordan dioden styrer strømstrømmen.Forklaringen leder dig også gennem input- og output-bølgeformer, så du tydeligt kan se, hvad der ændrer sig under ensretning.Til sidst vil du forstå, hvor denne enkle ensretter bruges, og hvorfor den stadig betyder noget.

Katalog

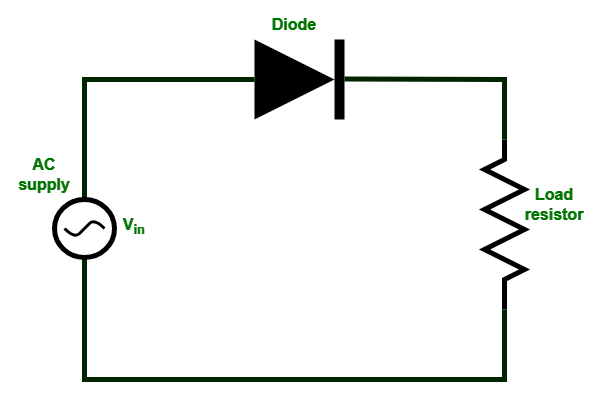

Figur 1. Grundlæggende halvbølge ensretterkredsløb

Hvad er en halvbølge ensretter?

En halvbølge ensretter er et elektronisk kredsløb, der konverterer vekselstrøm (AC) til jævnstrøm (DC) ved kun at lade den ene halvdel af AC-signalet passere.Det løser problemet med at bruge vekselstrøm i enheder, der kræver jævnspænding for at fungere.Denne ensretter producerer et ensrettet output, der er enklere og lavere i omkostninger sammenlignet med andre ensrettermetoder.Halvbølgeensrettere bruges almindeligvis i laveffektapplikationer, hvor effektivitet ikke er hovedproblemet.De tjener som en grundlæggende byggesten til at forstå AC-til-DC-konvertering.

Halvbølge ensretterkredsløb og komponenter

Halvbølge-ensretterkredsløbet er et simpelt arrangement, der bruges til at konvertere AC-spænding til DC-spænding.Den består af et lille antal væsentlige komponenter, hver med en fast funktion i kredsløbet.

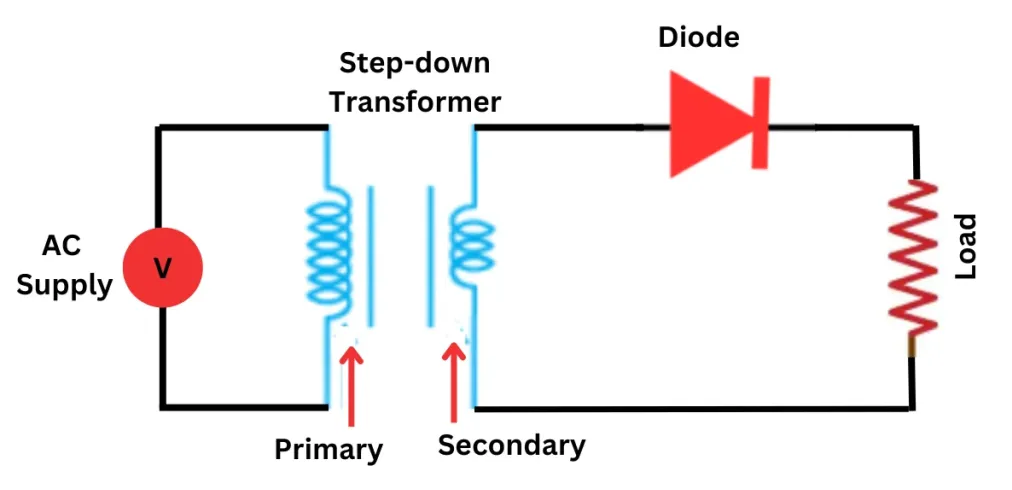

Figur 2. Halvbølge ensretterkredsløb

• AC forsyning

AC-forsyningen leverer vekselindgangsspændingen til ensretterkredsløbet.Det er normalt taget fra lysnettet eller en signalkilde og fungerer som udgangspunktet for konverteringsprocessen.

• Step-down transformer

Transformatoren reducerer den høje input AC-spænding til et lavere, mere sikkert niveau.Det giver også elektrisk isolation mellem indgangsforsyningen og ensretterkredsløbet.

• Diode

Dioden er den vigtigste ensretteranordning i kredsløbet.Den tillader kun strøm at passere i én retning, hvilket muliggør konvertering fra AC til DC.

• Belastningsmodstand

Belastningsmodstanden repræsenterer den elektriske enhed, der bruger den ensrettede udgang.Den bruger strøm og udvikler udgangsspændingen over dens terminaler.

Arbejdsprincippet for halvbølgeensretter

Figur 3. Arbejdsprincip for en halvbølge ensretter

Arbejdsprincippet for en halvbølge ensretter er baseret på en diodes ensrettede egenskab.Når input AC-spændingen er i den positive halvcyklus, bliver dioden fremadrettet og tillader strøm at strømme gennem belastningen.Dette resulterer i, at en udgangsspænding vises over belastningsmodstanden.Under den negative halve cyklus bliver dioden omvendt forspændt og blokerer strømstrømmen.Som følge heraf produceres der ingen udgangsspænding i løbet af dette interval.Denne gentagne proces skaber en ensrettet, pulserende DC-udgang.

Input og output bølgeformer af halvbølge ensretter

AC-indgangsbølgeform

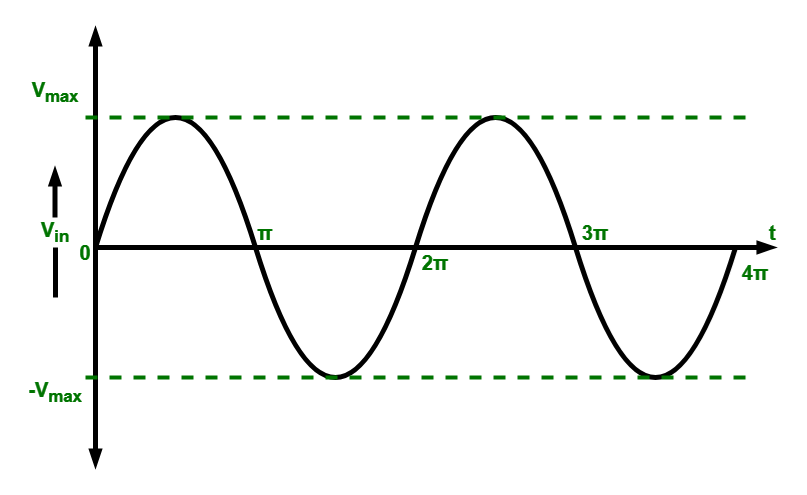

Figur 4. AC Input Waveform

En AC-indgangsbølgeform er en sinusformet spænding, der veksler kontinuerligt med tiden.Den har både positive og negative spændingsværdier i forhold til et referenceniveau.Bølgeformen gentager sig selv i regelmæssige cyklusser, hvilket skaber en jævn og symmetrisk form.Spidsværdien repræsenterer den maksimale spænding, der nås i hver cyklus.Denne type bølgeform leveres almindeligvis af strømgeneratorer og elektriske net.Figuren illustrerer den kontinuerlige og vekslende karakter af AC-indgangsspændingen.

DC-udgangsbølgeform

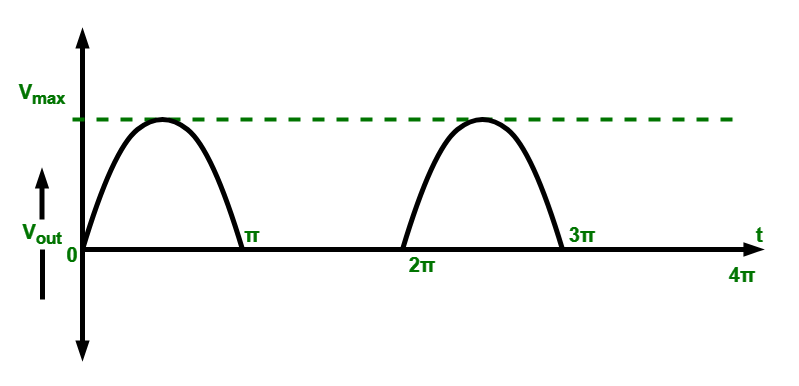

Figur 5. DC Output Waveform

En DC-udgangsbølgeform fra en halvbølgeensretter er en pulserende spænding, der kun strømmer i én retning.Den består af adskilte spændingsimpulser med nul spænding imellem dem.Outputtet følger formen af ​​input i valgte intervaller og forbliver fladt andre steder.Dette resulterer i et diskontinuerligt, men ensrettet signal.Bølgeformen gentages periodisk med samme frekvens som inputtet.Figuren viser, hvordan det ensrettede output adskiller sig fra en ren AC-bølgeform.

Halvbølgeensretter med kondensatorfilter

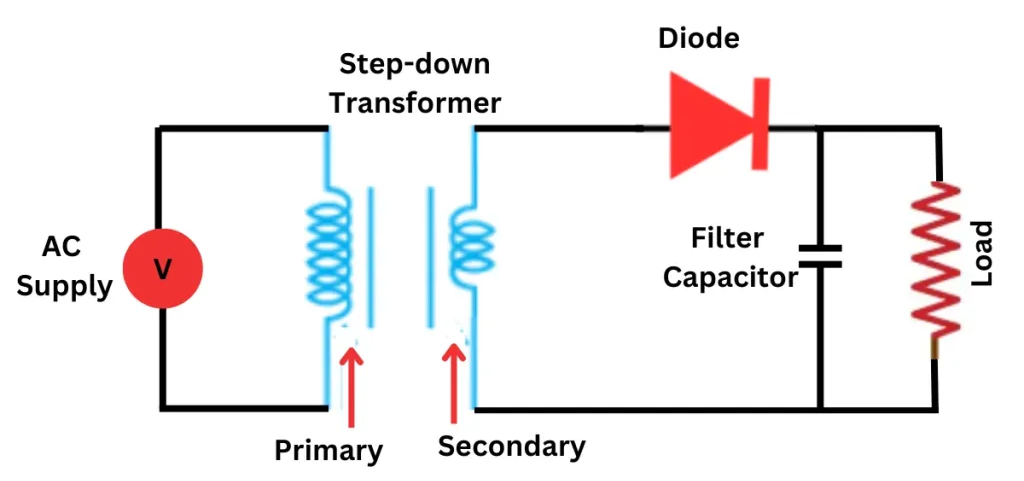

Figur 6. Halvbølgeensretter med kondensatorfilterkredsløb

En halvbølge ensretter med et kondensatorfilter bruges til at reducere variationer i DC-udgangsspændingen.Kondensatoren er forbundet parallelt med belastningen, som vist på figuren.Når udgangsspændingen stiger, oplades kondensatoren op til spidsniveauet.Når spændingen begynder at falde, aflades kondensatoren langsomt gennem belastningen.Denne udladning hjælper med at opretholde udgangsspændingen mellem cyklusser.Som et resultat reduceres bølgespændingen ved udgangen.

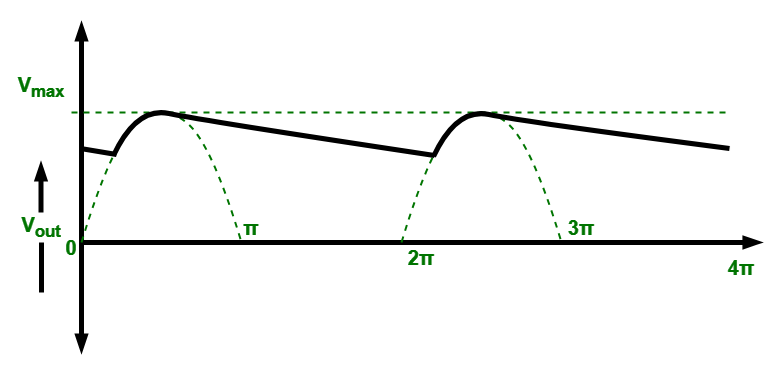

Figur 7. Udgangsbølgeform med kondensatorfilter

En filtreret udgangsbølgeform er glattere end en ufiltreret ensretterudgang.Figuren viser, hvordan kondensatoren holder spændingen efter hver peak.Når indgangsspændingen falder, frigiver kondensatoren lagret energi til belastningen.Denne handling udfylder hullerne mellem spændingsimpulser.Afladningshastigheden afhænger af belastningsmodstanden og kapacitansværdien.Udgangen bliver en mere stabil pulserende jævnspænding med lavere ripple.

Trefaset halvbølge ensretter

Figur 8. Trefaset halvbølge ensretterkredsløb

En trefaset halvbølge ensretter konverterer trefaset vekselstrøm til DC ved hjælp af flere dioder.Hver diode er forbundet til en fase af AC-forsyningen, som vist på figuren.Kun én diode leder ad gangen baseret på den højeste fasespænding.Udgangsspændingen tages over den fælles belastning.Denne konfiguration øger frekvensen af ​​udgangsimpulser.Som et resultat er DC-udgangen mere kontinuerlig end enfaset input.

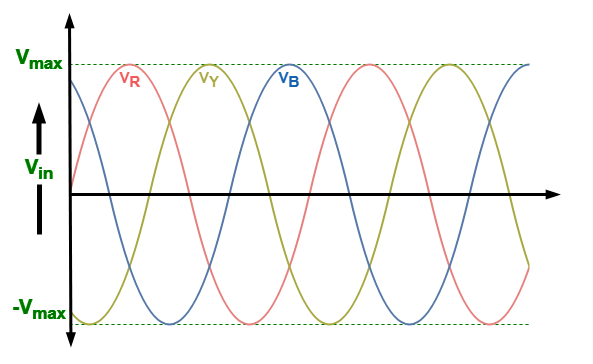

Figur 9. AC-indgangsbølgeformer for trefaset halvbølgesretter

En trefaset AC-indgang består af tre sinusformede spændinger adskilt af lige store fasevinkler.Figuren viser de røde, gule og blå fasespændinger over tid.Hver fase når sit højdepunkt på et andet tidspunkt.Denne faseforskel sikrer, at en fase altid er tæt på sin maksimale værdi.Den kontinuerlige overlapning af faser forbedrer strømforsyningen.Indgangsbølgeformsmønsteret understøtter jævnere ensretning.

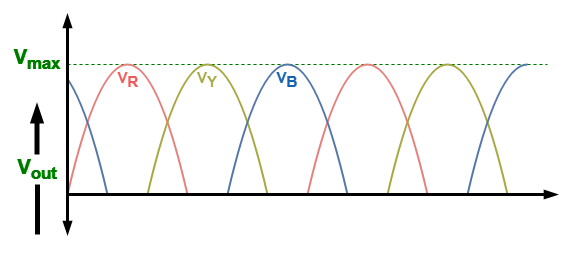

Figur 10. DC-udgangsbølgeform af trefaset halvbølge ensretter

DC-udgangsbølgeformen af en trefaset halvbølge-ensretter har tæt anbragte spændingsimpulser.Figuren illustrerer, hvordan outputspidser forekommer hyppigere.Dette reducerer tidsforskellen mellem spændingsimpulser.Udgangsspændingen forbliver over nul i det meste af cyklussen.Som et resultat er krusningsindholdet lavere sammenlignet med enfaset output.Bølgeformen viser forbedret DC-kvalitet til industrielle belastninger.

Formel for halvbølge ensretter

Gennemsnitlig (DC) udgangsspænding

Den gennemsnitlige udgangsspænding repræsenterer DC-komponenten af ensretterudgangen.

RMS udgangsspænding

RMS-udgangsspændingen angiver den effektive værdi af den ensrettede spænding.

Ripple Factor

Ripple factor måler mængden af AC-variation til stede i DC-output.

Udbedring Effektivitet

Ensrettereffektivitet angiver, hvor effektivt AC-indgangseffekten konverteres til DC-udgangseffekt.

Peak Inverse Voltage (PIV)

Peak invers spænding er den maksimale reverse spænding påført over dioden.

Anvendelser af halvbølge ensretter

Halvbølgeensrettere bruges i enkle elektroniske systemer med lav effekt.De er valgt, hvor omkostninger og kredsløbssimpelhed er vigtigere end outputkvalitet.

1. Signaldemodulation

Halvbølgeensrettere bruges i AM-radiomodtagere til signaldetektering.De hjælper med at udtrække lydsignaler fra bærebølger.Det enkle design gør dem velegnede til grundlæggende kommunikationskredsløb.

2. Batteriopladningskredsløb

Lavstrøms batteriopladere bruger halvbølge ensrettere.De giver grundlæggende DC-udgang til langsom opladning.Disse kredsløb er almindelige i lavprisenheder.

3. Strømforsyninger til små belastninger

Små elektroniske projekter bruger halvbølge ensrettere til DC-forsyning.De er velegnede til indikatorlamper og LED'er.Strømkravene forbliver minimale i sådanne applikationer.

4. Signalklipning og formning

Halvbølgeensrettere bruges i bølgeformskredsløb.De fjerner den ene halvdel af et indgangssignal.Dette er nyttigt i signalbehandlingsopgaver.

Halvbølge vs fuldbølge ensretter

Parameter	Halv bølge Ensretter	Fuld bølge Ensretter
Antal dioder	1 diode	2 dioder (midttryk) eller 4 dioder (bro)
AC Udnyttelsesfaktor	0,318	0,636
Gennemsnitlig DC Udgangsspænding	0,318 × Vm	0,637 × Vm
Ripple Faktor	1.21	0,482
Output Frekvens	f	2f
Berigtigelse Effektivitet	40,60 %	81,20 %
RMS udgang Spænding	Vm ÷ 2	Vm ÷ √2
Transformer Udnyttelsesfaktor	0,287	0,693
Peak omvendt Spænding (pr. diode)	Vm	2Vm (tryk i midten), Vm (bro)
Ripple Frekvens	Lige til forsyningsfrekvens	to gange forsyningsfrekvens
DC strøm Output	Lav	Højere
Strøm Konverteringskvalitet	Lav	Høj
Kredsløb Kompleksitet	Meget lav	Moderat
Typisk Ansøgninger	Signal detektion, laveffektkredsløb	DC strøm forsyninger, adaptere

Konklusion

En halvbølge ensretter fungerer ved at bruge en diode til at producere en ensrettet, pulserende DC-output fra en AC-kilde.Kredsløbsstrukturen, arbejdsprincippet, bølgeformer og ydeevneparametre forklarer, hvorfor det er enkelt, men ineffektivt sammenlignet med andre ensrettere.Tilføjelse af et kondensatorfilter og brug af en trefaset forsyning forbedrer udgangsjævnheden og reducerer krusning.På grund af dens lave pris og enkelhed forbliver halvbølge-ensretteren nyttig i basale elektroniske applikationer med lav effekt.
