IC 7447: BCD til 7-segment Converters Guide

IC 7447 bruges primært til konvertering af binære kodede decimal (BCD) data til signaler, der kan føre 7-segmentskærme.Denne chip gør det muligt at visuelt repræsentere tal fra 0 til 9 på disse skærme ved at behandle BCD -indgange og oversætte dem til tilsvarende output.Denne artikel udforsker de detaljerede funktioner, pin -konfiguration og operationelle funktioner i IC 7447, hvilket giver værdifuld indsigt for alle, der beskæftiger sig med bundkortprojekter.

Katalog

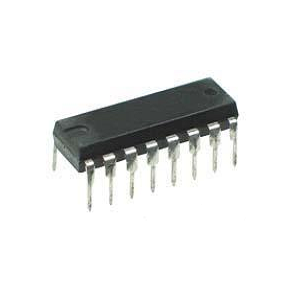

Oversigt over IC 7447

IC 7447 står som et definerende stykke i 74xx -logikfamilien, der ofte bruges i et spektrum af digitale applikationer, herunder regnemaskiner, tællere, ure og målesystemer.Dens primære funktion er afkodningen af ​​BCD (binære kodede decimal) input til 7-segmentskærme, hvilket letter konvertering af binære data til let fortolkbare formater.Indkapslet i en 14-polet dual-in-line-pakke og med en 15V åben samlerudgang oversætter denne IC en fire-bit binær sekvens til decimalnumre, der spænder fra 0 til 9.

IC 7447's ligetilhed og pålidelighed fastlægger det som en basiskomponent i digitale kredsløb globalt.I digitale ure og tællere muliggør denne IC den klare præsentation af numeriske data for klarhed og præcision inden for teknologi.Inden for komplekse systemer som multifunktionelle måleindretninger kan forståelse af timing og logisk sekventering påvirke ydeevne, færdigheder, der typisk er modnet under iterativ test.Evnen til at skelne og navigere i disse subtiliteter hæver enkle implementeringsbestræbelser på mulighederne for design- og effektivitetsoptimering.

Teknisk set letter IC 7447 effektiv datrepræsentation og tjener som en bro mellem rå binære input og det udtryksfulde potentiale for decimalnumre.Denne oversættelse er ikke en ren teknisk opgave, men forbedrer interaktion med enheder.Små justeringer i implementeringen, såsom ændring af drevstrøm til skærme, kan meget ændre outputkvalitet og komponentlevetid, hvilket fremhæver essensen af ​​empirisk og iterativ læring inden for elektronik.

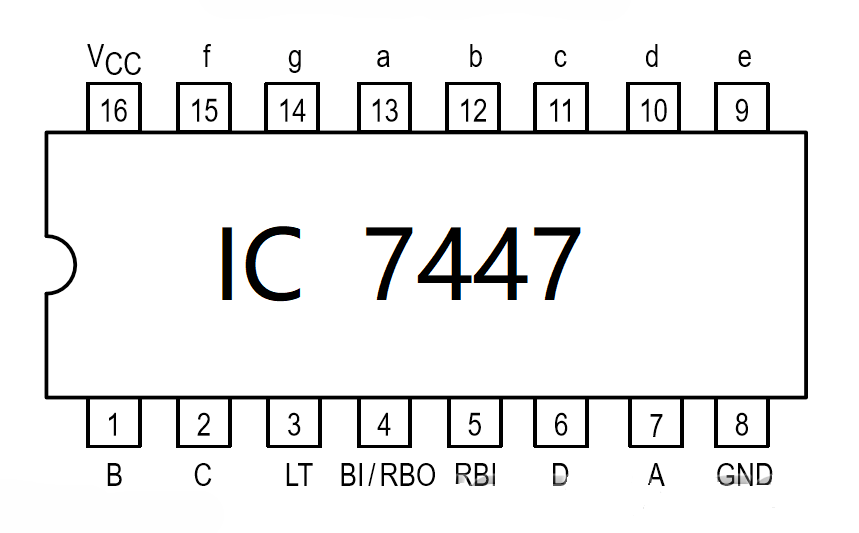

IC 7447 PIN -konfiguration

Pin nr	Beskrivelse
1	BCD B -input
2	BCD C -indgang
3	Lampetest
4	RB -output
5	RB -input
6	BCD D -input
7	BCD A -input
8	Jord
9	7-segment E Output
10	7-segment D output
11	7-segment C output
12	7-segment B Output
13	7-segment et output
14	7-segment G output
15	7-segment F output
16	VCC - Positiv forsyning

Hvor IC 7447 fungerer i digitale kredsløb?

Et driverkredsløb er en type kombinationslogik designet til at oversætte flere indgangssignaler til specifikke output.Dets hovedformål er at sikre, at outputene svarer nøjagtigt til inputværdierne på en systematisk og forudsigelig måde.F.eks. Udfører IC 7447, en BCD-til-7-segment-dekoder, denne funktion ved at konvertere binære kodede decimal (BCD) -indgange til visuelt genkendelige decimaludgange.Denne proces er afhængig af principperne for boolsk algebra og driften af ​​logiske porte til at udføre disse konverteringer effektivt.

Funktionaliteten af ​​en 7-segment-skærm involverer et simpelt forhold mellem input og output.Systemet indtager fire inputlinjer, som dekoderen behandler for at kontrollere syv outputlinjer.Inde i IC 7447 oversætter dekoderen BCD-inputdataene til et format, der direkte driver 7-segmentskærmen.Hver inputkombination er forudkorttet for at belyse specifikke segmenter af displayet og danne de ønskede tal eller tegn.Denne kortlægning sikrer, at displayet fungerer pålideligt og konsekvent uden yderligere ekstern kontrol.

En af nøglefunktionerne i IC 7447 er dens evne til at håndtere denne konvertering internt.Chippen genererer automatisk de nødvendige komplement af BCD -indgange, hvilket eliminerer behovet for ekstern programmering eller ekstra kredsløb.Denne indbyggede funktionalitet forenkler processen med at vise information, da chippen forbereder dataene i et format, som 7-segmentskærmen let kan fortolke.Som et resultat giver det en ligetil og effektiv løsning til konvertering af digitale input til læsbare output.

BCD-til-7-segment-konvertering via IC 7447

IC 7447 er en chip, der bruges til at kontrollere almindelige anode 7-segmentskærme, såsom Kingbright SA03.Det konverterer et 4-bit binært input til tal, der vises på 7-segment-modulet.4-bit input er mærket D, C, B og A, med hver bit, der repræsenterer en værdi: D er 8's sted, C er 4'erne sted, B er 2's sted, og A er 1'erne sted.Disse input kommer normalt fra en binær tæller.Når input er mellem 0000 (binær for 0) og 1001 (binær for 9), producerer IC det korrekte tal på displayet.Dette er kendt som binær-kodet decimal (BCD).Hvis input er højere end 1001, udsender IC forkerte eller udefinerede værdier på displayet.Du kan tjekke disse output ved hjælp af sandhedstabellen i IC's datablad.Kontrolstifterne på IC er mærket BI/RBO, RBI og LT.Disse bruges til blanking, rippelblæsning og test af displayet.For at betjene IC normalt skal du forbinde disse stifter til en 5V strømkilde.

Grundlæggende opsætning

For at konfigurere kredsløbet skal du starte med at forbinde strømmen.Sæt pin 16 (VCC), pin 3 (LT), pin 4 (BI/RBO) og pin 5 (RBI) til en 5V strømforsyning for at sikre, at komponenterne får tilstrækkelig strøm.Tilslut derefter pin 8 (GND) til jorden (0V) for at afslutte kredsløbet og tilvejebringe et stabilt referencepunkt.Link derefter inputstifterne.Tilslut stifter 1, 2, 6 og 7, der tjener som DCBA -indgange, til de tilsvarende DCBA -udgangsstifter i din tæller.Dette gør det muligt for tælleren at sende signaler, der kontrollerer displayoutput.Endelig led skærmen.Tilslut stifterne 9 til 15 til A, B, C, D, E, F og G-segmenterne af din fælles anode 7-segmentskærm.Sørg for, at hver pin matches korrekt til sit respektive segment for at sikre nøjagtig cifferrepræsentation på displayet.

Avancerede operationer i displaystyring

Integrerede kredsløb som 74xx47 er designet til at forenkle kontrollen og forbedre ydelsen af ​​flercifrede skærme.Disse kredsløb inkluderer funktioner som lampetest, blanking input og rippel -blanking, hvilket forbedrer visningens pålidelighed, klarhed og effektivitet.De Lampetest Funktionen lyser op alle segmenter af en 7-segment-skærm samtidig, når dens specifikke stift aktiveres med en lav spænding.Denne test hjælper med at bekræfte, at alle segmenter fungerer korrekt før regelmæssig brug eller under vedligeholdelse.Det fungerer uafhængigt af DCBA -binære inputværdier, hvilket gør det til en hurtig og nem måde at sikre visningsberedskab på.De Blanking af input tillader, at alle segmenter af displayet skal slukkes uden at ændre inputdataene.Denne funktion er nyttig til at spare kraft under inaktivitet eller til at reducere visuel rod i enheder, hvor kontinuerlig belysning kan være distraherende.Det bevarer inputdata, mens den giver fleksibilitet i styringen af ​​displayet.

De Ripple blanking input (RBI) og Ripple Blanking Output (RBO) Kontroller undertrykkelsen af ​​førende nuller i flercifrede skærme.For eksempel, i stedet for at vise "005", viser displayet "5."Denne funktion sikrer, at kun meningsfulde cifre er tændt.I kædet skærme forbindes RBO for den ene IC til RBI for den næste, hvilket sikrer ensartet nulundertrykkelse på tværs af alle cifre.Den mindst betydningsfulde cifres RBI er forbundet til en højspænding for kun at vise nul, når det er nødvendigt.Disse funktioner fungerer sammen for at forbedre funktionaliteten af ​​digitale skærme.De sikrer operationel pålidelighed, bever energi og forbedrer klarheden i numerisk information.Figurerne nedenfor viser forholdet mellem inputkonfigurationer (DCBA, RBI og LT) og det tilsvarende output på et 7-segment-display, der fremhæver, hvordan funktioner som rippel-blanking og lampetest påvirker displayet.

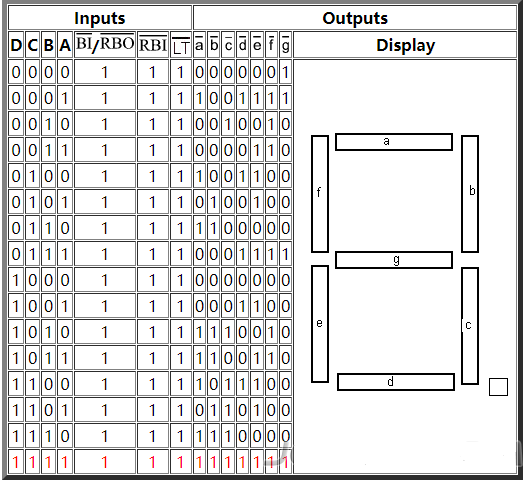

7-segment displayinput og outputtabel

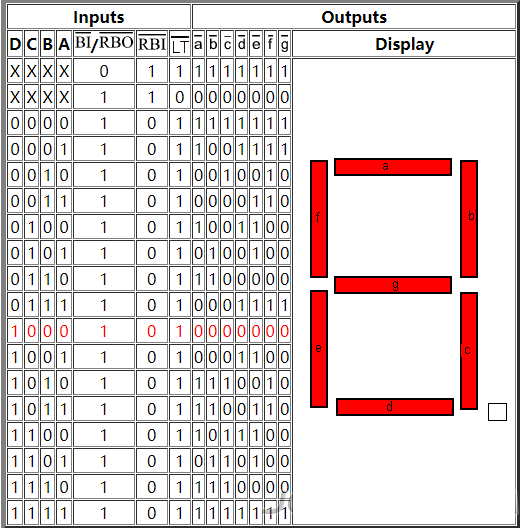

7-segment-display-krusning Blanking og Lampetestresultater

IC 7447 Funktioner og specifikationer

• Understøtter et bredt spændingsområde og tilbyder større fleksibilitet.

• I stand til at fungere effektivt under forskellige miljøforhold.

• Interne pull-up-modstande Fjern nødvendigheden af ​​eksterne komponenter.

• Input-klemmedioder er inkluderet, hvilket gør højhastighedsafslutningen unødvendig.

• Output er designet med funktionalitet i åben-samler.

• Konverterer BCD (binær-kodet decimal) input til en 7-segment-skærm, hvilket gør det muligt at få vist numre 0 til 9.

• Har fire inputlinjer og syv outputlinjer til funktionalitet.

• Hver pakke indeholder en 7447 IC.

• Chippen er markeret med identifikatoren "7447."

• Arbejder på en 5V strømkilde med et acceptabelt interval mellem 4,75V og 5,25V.

• Leveres med 14 til 16 stifter i en format med dobbelt-in-line (DIP).

Konklusion

IC 7447 er en vigtig del af at vise tal på 7-segmentskærme ved at ændre binære kodede decimaldata til et læsbart format.Dens brugbarhed og nyttige funktioner gør det til et almindeligt valg for mange digitale elektronikprojekter, fra grundlæggende tællere til avancerede systemer.At lære, hvordan det fungerer, kan forbedre design og funktion af digitale skærme.
