IO -blokke forklaret: Funktionalitet og applikationer

Brandalarmsystemer spiller en alvorlig rolle i at beskytte liv og ejendom ved at sikre hurtige og koordinerede svar i nødsituationer.Dominant for denne funktionalitet er alarmkontrolleren og dens understøttende komponenter, herunder input/output -moduler, røgudstødningsventiler, brandskoddøre og andre basale enheder.Sammen skaber disse elementer et synkroniseret netværk designet til at detektere, signalere og aktivere sikkerhedsforanstaltninger med præcision.Denne artikel udforsker de komplicerede arbejde og funktioner i GST-LD-8301 og GST-LD-8303 input/output-moduler-avancerede komponenter, der forbedrer pålideligheden og tilpasningsevnen af ​​brandsikkerhedssystemer.Fra elektronisk kodningsfleksibilitet til robust ledningspraksis graver vi ind i de vigtigste attributter, der gør disse moduler nødvendige i moderne brandbeskyttelsesstrategier.Uanset om du optimerer sikkerheden i højhuse eller industrielle faciliteter, er det at forstå disse modulers funktionalitet til at sikre systemintegritet og beredskab.

Katalog

Funktionalitet

I tilfælde af en brandalarm påtager Alarm Controller en nøglerolle, der aktiverer forskellige eksterne kontrolenheder, der er knyttet gennem outputmodulet.Dette komplicerede system består af flere komponenter, der fungerer i tandem, såsom røgudstødningsventiler, luftforsyningsventiler, brandskoddøre, fans og alarmklokker.Hver enhed er omhyggeligt konstrueret til at svare på controllerens kommandoer, mens den også fungerer sammenhængende i nødsituationer.Outputmodulet, der er forbundet til controllerens loopbus, kan placeres strategisk enten tæt på det udstyr, det fører tilsyn med eller inden for en terminalboks, hvilket forbedrer både tilgængelighed og operationel effektivitet.

Systemets evne til elektronisk kodning på stedet tilføjer et lag af fleksibilitet, hvilket giver mulighed for ændringer, der er i overensstemmelse med specifikke tekniske behov.Denne tilpasningsevne bliver for det meste bemærkelsesværdig i miljøer, hvor brandsikkerhedsforanstaltninger skal tilpasses til at passe til forskellige strukturelle og operationelle egenskaber.For eksempel i højhuse kan den nøjagtige integration af røgudstødningsventiler og brandskodder programmeres til effektivt at styre røg og derved beskytte evakueringsruter og sikre enkeltpersoners sikkerhed i alvorlige øjeblikke.

Når controlleren registrerer et alarmsignal fra en detektor, sender det straks et styresignal gennem bussen til outputmodulet, som derefter aktiverer det krævede brandbekæmpelsesudstyr.Denne sekvens illustrerer en velkoordineret responsmekanisme, der ikke kun overholder regulatoriske standarder, men også legemliggør bedste praksis i beredskab.Væskens interaktion mellem de forskellige komponenter i brandalarmsystemet reducerer risikoen markant og forbedrer sikkerheden for alle beboere.

Produktoversigt

Funktioner

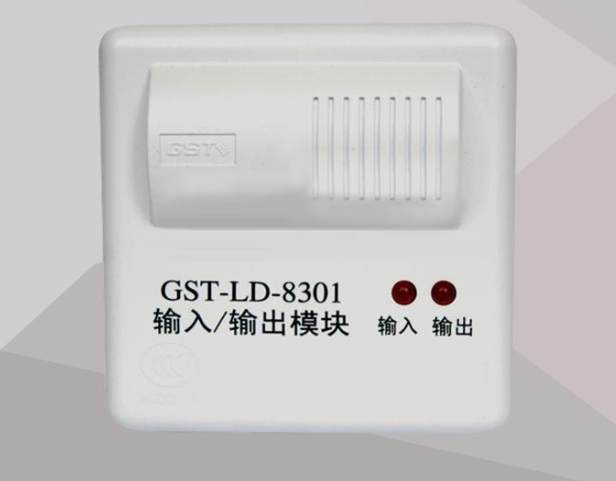

GST-LD-8301-input/outputmodulet fungerer som en avanceret busbaseret kontrolgrænseflade, omhyggeligt udformet til udstyr med dobbelt handling.Dette inkluderer farlige systemer som to-trins brandsikre rullende lukkerdøre, vandpumper og røgudstødningsventilatorer.Modulet er medvirkende til at sikre den nøjagtige placering af brandskoddedøre, hvilket muliggør kontrol på tværs af forskellige niveauer - fra øvre til midten og midten til lavere positioner.Dets tilpasningsevne er bemærkelsesværdigt;Det kan fungere som to separate GST-LD-8301 input/output-moduler, hvilket markant forbedrer operationel fleksibilitet i indviklede opsætninger.

I faktiske scenarier er pålideligheden af ​​kontrolgrænseflader dominerende.F.eks. Kan mulighederne for hurtigt og nøjagtigt at styre brandskodder, som kommercielle bygninger eller industrielle faciliteter i højtryksudviklinger, som hurtigt og nøjagtigt håndterer brandskoddøre, påvirke sikkerhedsresultaterne.Indsigt fra flere installationer afslører, at integrationen af ​​sådanne moduler fører til markante forbedringer i responstider i nødsituationer og derved styrker de samlede sikkerhedsprotokoller på plads.

GST-LD-8303-input/outputmodulet kan prale af to kontinuerlige kodede adresser, der har plads til maksimalt 242 koder.Denne funktionalitet gør det muligt for modulet at modtage kommandoer for to separate handlinger fra controlleren, hvilket tilbyder to kontroloutput og to bekræftelsesindgange.Betjening på et normalt åbent switch -signal, når det er aktiveret, transmitterer det dette signal til controlleren gennem linkbussen, udløser alarmer og viser handlingsenhedens adresse.I tilfælde af en modulfejl er controlleren programmeret til at generere en alarm, mens den også angiver det specifikke modulnummer, hvilket sikrer øjeblikkelig bevidsthed om komplikationer.Tilstedeværelsen af ​​to par normalt åbne og normalt lukkede kontakter, ud over to aktive output, forstærker modulets kapacitet yderligere.Desuden inkorporerer det linjedetektion for både input og output, som er dynamisk til at bevare operationel integritet.

Tekniske specifikationer

Hovedspecifikationer	Detaljer
Arbejdsspænding	Busspænding: Bus 24V
	Strømforsyningsspænding: DC24V
Overvåg strøm	Busstrøm: ≤1mA
	Strømforsyningsstrøm: ≤6ma
Driftsstrøm	Busstrøm: ≤4ma
	Strømforsyningsstrøm: ≤35mA
Ledningssystem	Opret forbindelse med controlleren ved hjælp af ikke-polaritetssignal to busser og forbinder med DC24V-strømforsyningen ved hjælp af ikke-polaritetseffekt to busser.
Outputkapacitet	DC24V/1A (summen af ​​den maksimale outputkapacitet for To grupper er DC24V/1A).
Outputkontroltilstand	Puls, niveau (relæ normalt åbent/normalt lukket passivt kontaktproduktion;Relæ pull-in tid er 10s, når puls starter).
Fabriksindstilling	To-vejs normalt åbent linjekontrolmetode.
Driftsmiljø	Temperatur: -10 ℃～+55 ℃
	Relativ fugtighed: ≤95% (ingen kondens)
Shellbeskyttelsesniveau	IP30
Samlede dimensioner	110 mm × 86mm × 43 mm (med bundskal).

Ledningsoplysninger

I ledningsverdenen til moduler, der er udpeget til status "Normalt åben inspektionslinje", involverer en tankevækkende tilgang tilslutning af en 4,7 kΩ terminalmodstand parallelt i slutningen af ​​modulets indgangslinje, specifikt ved terminalen længst fra modulet.Denne omhyggelige placering tjener til at stabilisere signalet, mens den effektivt reducerer støjinterferensen.Sådanne foranstaltninger kan markant styrke systemets pålidelighed, så det kan udføre med større selvtillid.For moduler, der er konfigureret til "normalt lukket inspektionslinje" -status, anbefales installationen af ​​en 4,7 kΩ termineringsmodstand i serie på den samme terminal.Denne opsætning spiller en dynamisk rolle i at bevare kredsløbsintegritet, hvilket sikrer, at systemet fungerer forudsigeligt på tværs af en række operationelle forhold.

Ved evaluering af modulets outputfase er det klogt at forbinde en 4,7 kΩ terminalmodstand parallelt med en In4007 -diode i serie.Denne konfiguration opfylder to grundlæggende funktioner: modstanden garanterer passende signalafslutning, mens dioden fungerer som en beskyttelse mod potentiel omvendt polaritet, hvilket ellers kan resultere i kredsløbsskade.Den tankevækkende integration af disse komponenter viser en nuanceret forståelse af kredsløbsdynamikken og nødvendigheden af ​​beskyttelsesforanstaltninger i elektroniske design.

Praktiske oplevelser på området afslører, at omhyggelig opmærksomhed på detaljer i ledningskonfigurationer kan afværge mange fælles udfordringer, herunder signalnedbrydning og udstyrssvigt.For eksempel observerer teknikere ofte, at undladelse af at afslutte linjer korrekt kan føre til uberegnelig systemadfærd.Dette fremhæver værdien af ​​at overholde etableret praksis, som ikke kun fremmer en glattere operation, men også bidrager til udstyrets levetid.
