IRF4905 P-kanal MOSFET Guide: Specifikationer, pindetaljer og erstatninger

IRF4905 P-kanals MOSFET står som et vidnesbyrd om moderne fremskridt inden for effektelektronik, der kombinerer effektiviteten af ​​HEXFET-teknologi med tilpasningsevnen af ​​TO-220AB-pakken.Denne MOSFET er designet til højtydende skifte og lav på modstand og er et valg til applikationer, hvor energieffektivitet og pålidelighed er dominerende.Fra bilsystemer til vedvarende energiløsninger giver IRF4905 dig mulighed for at tackle komplekse designudfordringer med lethed.Denne artikel udforsker nøglefunktioner, tekniske specifikationer og forskellige anvendelser af IRF4905, der tilbyder værdifuld indsigt for dem, der søger robuste løsninger til moderne elektroniske systemer.

Katalog

Oversigt over IRF4905

DeIRF4905, karakteriseret som en p-kanal MOSFET, adskiller sig med dens inkorporering af avancerede behandlingsteknikker.Disse avancerede metoder tildeler den hurtige switching-kapaciteter, parret med en ønskelig lav på modstand, hvilket etablerer det som en grundpille i effektiv elektronisk design.For at forstå de komplicerede fordele, der tilbydes af IRF4905, skal man udforske dens strukturelle og funktionelle elementer, der afslører dens alsidighed på tværs af forskellige applikationer.

IRF4905s vedtagelse af sofistikerede behandlingsmetoder kapitaliserer til fremskridt i siliciummaterialer for at reducere modstanden.Ved at minimere energitab under elektrisk transmission forstærker det energieffektivitet inden for kredsløb.Disse forbedringer resonerer dybt i systemer, der er centreret omkring effekteffektivitet, såsom vedvarende energiløsninger eller bilapplikationer.At navigere i disse processer kræver en fusion af nominel viden og praktisk oplevelse, for det meste værdifulde for dig, der stræber efter at forbedre enhedens ydeevne.

Irf4905 henter en fordel fra dens tilpasningsevne i den bredt anerkendte TO-220AB-pakke.Emballagen muliggør problemfri integration i en række kredsløbskort, hvilket gør den velegnet til brug i forbrugerelektronik såvel som industrielle kontrolsystemer.I praktiske omgivelser foretrækkes enheder, der harmoniserer let implementering med overlegen ydeevne.F.eks. Spiller effektiv varmeafledning kombineret med et kompakt design en betydelig rolle i termisk styring-et område, hvor praktisk oplevelse væsentligt komplementerer nominel viden.

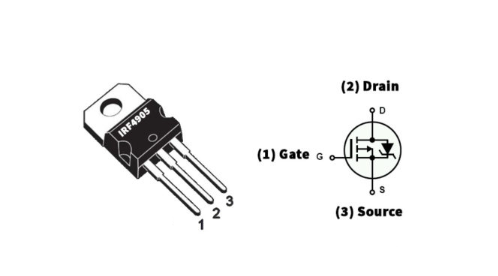

Pin -konfiguration

Pin nr.	Pin -navn	Symbol	Fungere
1	Port	G	Kontrollerer strømmen i kanalen mellem dræning og kilde
2	Dræne	D	Udsender flere huller
3	Kilde	S	Indsamler nogle huller

CAD -model

Symboler

Fodaftryk

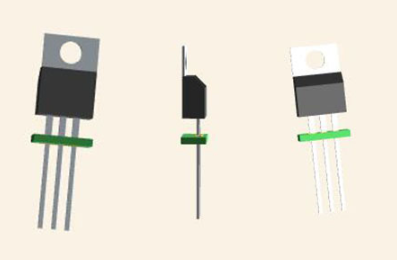

Tredimensionel model

Tekniske specifikationer

En omfattende oversigt over Infineon TechnologiesIRF4905PBF, der detaljerede dens tekniske specifikationer, attributter og præstationsparametre sammen med en sammenligning med komponenter med lignende specifikationer for informeret selektion og optimal applikationsdesign.

Type	Parameter
Fabriks ledetid	12 uger
Mount	Gennem hul
Monteringstype	Gennem hul
Pakke / sag	TO-220-3
Antal stifter	3
Materiale af transistor element	Silicium
Nuværende - Kontinuerlig dræning (ID)	74A TC
Drivspænding (max rds på, min)	10v
Antal elementer	1
Power Disipation (MAX)	200W TC
Sluk for forsinkelsestiden	61 ns
Driftstemperatur	-55 ° C ~ 175 ° C TJ
Emballage	Rør
Serie	Hexfet®
Offentliggjort	1997
JESD-609-kode	E3
Delstatus	Aktiv
Fugtfølsomhedsniveau (MSL)	(Ubegrænset)
Antal afslutninger	3
Afslutning	Gennem hul
ECCN -kode	EAR99
Terminal finish	Matte tin (SN) - med nikkel (NI) barriere
Yderligere funktion	Avalanche-klassificeret, høj pålidelighed, ultra-lav modstand
Spænding - Bedømt DC	55v
Peak Reflow temperatur (° C)	250
Nuværende bedømmelse	74a
Tid @ peak reflow temperatur	30 sekunder
Bly tonehøjde	2,54 mm
Antal kanaler	1
Elementkonfiguration	Enkelt
Driftstilstand	Forbedringstilstand
Strømafledning	200W
Sagforbindelse	Dræne
Tænd for forsinkelsestid	18 ns
FET -type	P-kanal
Transistor -anvendelse	Skift
RDS ON (MAX) @ ID, VGS	20mΩ @ 38A, 10V
VGS (th) (max) @ id	4V @ 250μA
Input Capacitance (CISS) (MAX)	3400pf @ 25V
Gate Charge (QG) (MAX) @ VGS	180nc @ 10v
Stigningstid	99 ns
Drain to Source Voltage (VDSS)	55v
VGS (max)	± 20V
Efterårstid (typ)	96 ns
Kontinuerlig dræningsstrøm (ID)	74a
Tærskelspænding	4v
JEDEC-95-kode	TO-220AB
Gate to Source Voltage (VGS)	20v
Drain Current-Max (ABS) (ID)	64a
Dræningskilde på modstandsmax	0,02Ω
Tøm for at kildes opdelingsspænding	55v
Pulsed Drain Current-Max (IDM)	260a
Dobbelt forsyningsspænding	55v
Gendannelsestid	130 ns
Max Junction temperatur (TJ)	175 ° C.
Nominelle VG'er	4v
Højde	19,8 mm
Længde	10.5156mm
Bredde	4,69 mm
Nå SVHC	Ingen svhc
Strålingshærdning	Ingen
ROHS -status	Rohs3 -kompatibel
Blyfri	Indeholder bly, blyfri

Funktioner

Parameter	Specifikation
Pakningstype	TO-220
Transistortype	N kanal
Max -spænding anvendt (dræning til kilden)	-55V
Max gate til kildespænding	± 20V
Maksimal kontinuerlig dræningsstrøm	–74a
Maksimal pulserende dræningsstrøm	–260a
Max strømafledning	200W
Minimumsspænding kræves for at udføre	-2v til -4v
Max opbevaring og driftstemperatur	-55 til +175 ° C.

Fordele ved implementering af IRF4905

IRF4905 MOSFET er bemærkelsesværdig for sin ekstraordinære pålidelighed, en egenskab, der er meget værdsat.Dens robuste konstruktion gennemgår en streng vurdering for at opfylde strenge industristandarder, hvilket sikrer, at den fungerer konsekvent selv under barske forhold.Dette styrker pålideligheden af ​​systemer, der bruger denne komponent.IRF4905 adresserer også sourcing -vanskeligheder og er let tilgængelige gennem adskillige distributører og forhindrer således, at forsyningskæden er i at hindre projektets fremskridt.

IRF4905 udmærker sig i lavfrekvente scenarier, der er kendetegnet ved dens ekstraordinære kapacitet til at håndtere betydelige strømbelastninger nøjagtigt.Automotive og industrielle sektorer finder denne funktion for det meste fordelagtige, da det bidrager til driftseffektivitet og udvider systemets levetid ved at levere holdbar og endelig aktuel styring.En sådan indsigt deles ofte af dig, der anerkender IRF4905's rolle i optimering af systemfunktionalitet.

Du kan ofte bemærke den lethed, hvorpå IRF4905s standardstiftkonfiguration integreres i design.Dette letter ikke kun let udskiftning i eksisterende rammer, men forenkler også udviklingsfasen af ​​nye projekter.Enkelheden i applikationen reducerer den tid og omkostninger forbundet med kredsløbs redesign, forbedring af projekttidslinjer og budgetter.Dette tjener som en subtil, men alligevel indflydelsesrig fordel, hvilket muliggør problemfri komponentovergange uden at ofre enhedernes samlede ydelse eller integritet.

IRF4905 alternative muligheder

• AM90P06-20P

• AUIRF4905

Sammenlignende analyse af lignende produkter

Delnummer	Fabrikant	Mount	Pakke / sag	Tøm for kildespænding (VDSS)	Kontinuerlig dræningsstrøm (Id)	Nuværende - kontinuerlig afløb (Id) @ 25 ° C.	Tærskelspænding	Gate to Source Voltage (VGS)	Strømafledning
IRF4905PBF	Infineon Technologies	Gennem hul	TO-220-3	55v	74 a	74A (TC)	4 v	20 v	200 w
IRF3205ZPBF	Infineon Technologies	Gennem hul	TO-220-3	-	75 a	75A (TC)	4 v	20 v	170 w
IRF1010ZPBF	Infineon Technologies	Gennem hul	TO-220-3	-	75 a	75A (TC)	4 v	20 v	200 w
AUIRF4905	Infineon Technologies	Gennem hul	TO-220-3	55v	74 a	74A (TC)	2 v	20 v	200 w
HUF75339P3	På halvleder	Gennem hul	TO-220-3	-	75 a	75A (TC)	-	20 v	140 w

Forskellige anvendelser af IRF4905

IRF4905, en P-kanal MOSFET, er bredt omfavnet på tværs af forskellige elektroniske kredsløb, hvilket demonstrerer dens effektivitet i skift og nuværende kontrol.Dens formidable kapacitet udgør det til adskillige domæner og viser sin tilpasningsevne til både kommercielle og industrielle formål.Et nærmere kig på dets omfattende udvalg af applikationer afslører, hvordan det integrerer harmonisk med nutidens elektronik.

DC -konvertere

Moderne elektroniske enheder anvender ofte DC -konvertere for at opretholde spændingsregulering og effekteffektivitet.IRF4905 er grundlæggende for disse konvertere, hvilket muliggør præcis spændingstransformation og stabil ydeevne.Med sin evne til at håndtere høje strømme og spændinger effektivt, fungerer det som et pålideligt aktiv for dig, der søger at forbedre strømstyring og termisk dynamik, og udnytte MOSFETs bemærkelsesværdige attributter til optimale løsninger.

Lydsystemer

Verden af ​​lydudstyr prioriterer lydkvalitet og amplifikation, og IRF4905 spiller en nøglerolle i at hæve lydfideliteten.Når det letter effektiv effektforstærkning, udvider den det dynamiske interval af lydsystemer, hvilket resulterer i klarere og mere effektive lydudgang.Integrering af sådanne komponenter giver dig mulighed for at skabe rigere auditive oplevelser og sikre enheds bæredygtighed, understøttet af usædvanlige varmehåndteringsfunktioner.

Motordrev

I industrielle applikationer, for det meste motordrev, leverer IRF4905 robust kontrol over elektriske motorer.Det understøtter effektiv skifte, der minimerer energiaffald og øger ydelsen midt i forskellige belastningskrav.Denne funktionalitet viser sig aktiv i sektorer, der kræver konstant ydelse og effektivitet, hvilket bidrager til nedsatte driftsudgifter og længere udstyrs levetid.

Vedvarende energisystemer

Som vedvarende energikilder som solenergi og vindgevinst -trækkraft, fremkommer IRF4905 som en værdifuld komponent i disse systemer.Dens høje effektivitet og lave ledningstab er nøglen til at optimere omdannelsen af ​​naturlig energi til nyttig elektrisk effekt.Sådanne applikationer spejler det globale skift mod bæredygtig energipraksis og understreger miljøbevidsthed og økonomisk gennemførlighed.

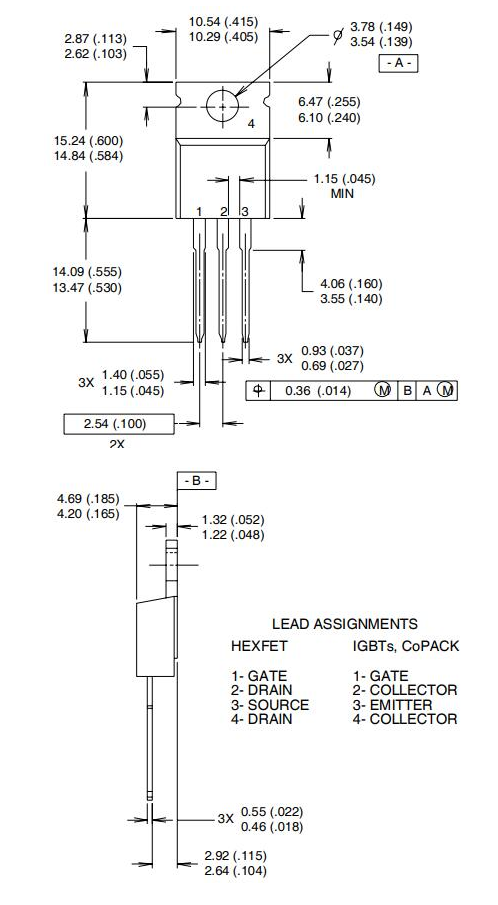

Dimensioner

Fabrikant

Infineon Technologies, der kom ud af Siemens Semiconductors i 1999, markerede en transformativ fase inden for halvlederindustrien.Denne vigtige overgang sætter Infineon på et kursus mod at blive førende inden for teknologisk innovation.Med udgangspunkt i Siemens 'omfattende ekspertise begyndte Infineon på en rejse for at udvikle sofistikerede mikroelektroniske løsninger, der tjener en bred vifte af applikationer.

Med en strategisk vægt på forskning og udvikling har Infineon vedvarende bragt op med højtydende løsninger.Dette engagement er tydeligt i deres levering af både logik og diskrete produkter, der reagerer på de dynamiske og udviklende behov i forskellige sektorer.Infineon Technologies præsenterer et ekspansivt udvalg af logik og diskrete halvledertilbud, tankevækkende udformet til at tilpasse sig kravene om at fremme teknologi.Deres array inkluderer effektive enheder og avancerede integrerede kredsløb.

Infineons produkter har fundet applikationer på tværs af flere brancher, der adresserer de unikke krav til bil-, industrielle og forbrugerelektronik.Deres ubarmhjertige forfølgelse af innovation har drevet bemærkelsesværdige fremskridt inden for energieffektivitet og miniaturisering - synamiske aspekter, der er overvejet i dagens teknologiske miljø.
