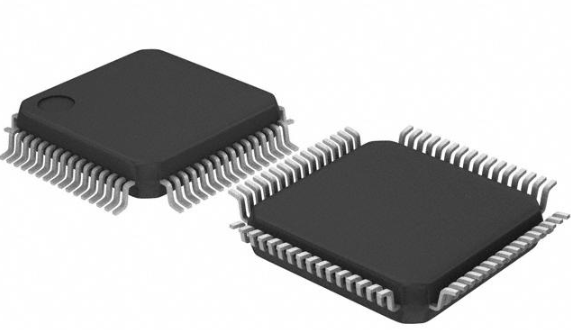

Dybdegående guide til STM32F401RCT6: Applikationer, funktioner og databarksanalyse

Når man udforsker forviklingerne i enhver avanceret teknologi eller produkt, giver forståelse af dens udvikling, funktioner og praktiske anvendelser et godt afrundet perspektiv.I denne artikel graver vi ned i STM32F401RCT6 Microcontroller, en alsidig komponent designet til en række industrier, fra bilsystemer til forbrugerelektronik.Gennem en detaljeret undersøgelse af dens specifikationer, præstationsfunktioner og nøglefunktionaliteter vil vi afsløre, hvordan det opfylder kravene til moderne applikationer.Uanset om du er fokuseret på motorisk kontrol med høj præcision, digital lydbehandling eller IoT-integration, giver denne omfattende oversigt værdifuld indsigt i mikrokontrollerens potentiale til at forbedre både ydeevne og bæredygtighed.

Katalog

STM32F401RCT6 -specifikationer

Kategori	Detaljer
Fabrikant	Stmicroelectronics
Kategori	Integreret Kredsløb (ICS) - indlejret - mikrokontrollere
Pakke	64-LQFP
Data Busbredde	32-bit
Serie	STM32 F4
Kerne Processor	ARM® Cortex®-M4
Kerne Størrelse	32-bit
Hastighed	84MHz
Forbindelse	I2c, IRDA, Lin, SDIO, SPI, UART/USART, USB OTG
Perifere enheder	Brun-out Detekterer/nulstilling, DMA, I2S, POR, PWM, WDT
Antal af I/O.	50
Program Hukommelsesstørrelse	256 kb (256k x 8)
Program Hukommelsestype	BLITZ
Eeprom Størrelse	N/a
VÆDDER Størrelse	64K x 8
Spænding - Supply (VCC/VDD)	1.7 V ~ 3,6 V
Data Konvertere	A/d 16x12b
Oscillator Type	Indre
Drift Temperatur	-40 ° C. ~ 85 ° C (TA)
Montering Type	N/a
Pakke / Sag	64-LQFP
Leverandør Enhedspakke	N/a

STM32F401RCT6 -funktioner

Processor og ydeevne

Udstyret med digital signalbehandling (DSP) og flydende punktenhed (FPU) kommandoer, kører ARM Cortex-M4-mikrokontrolleren ved 84 MHz.Det leveres med 512 KB flashhukommelse og 96 KB RAM, hvilket ikke kun letter hurtig databehandling, men også sikrer glat applikationsydelse.

Perifere grænseflader

Mikrokontrolleren tilbyder et rigt udvalg af perifere grænseflader.

• Analog-til-digitale konvertere (ADC'er)

• Digital-til-analog konvertere (DACS)

• Universal synkron/asynkron modtager/sendere (USAARTS)

• Universal asynkron modtager/sendere (UARTS)

• Seriel perifere grænseflader (SPI'er)

• Interintegrerede kredsløb (I2CS)

• Controller Area Network (CAN)

• Universal Serial Bus (USB)

• Timere

• Pulsbredde Modulation (PWM) controllere

Den CAN-baserede industrielle kommunikationscontroller skiller sig ud, hvilket gør denne mikrokontroller hovedsageligt velegnet til robuste industrielle applikationer.

Forbindelse

Et væld af tilslutningsmuligheder som USB 2.0 fuldhastighed og varierede serielle grænseflader, lette integration i komplekse systemer.CAN -grænsefladen er hovedsageligt fordelagtigt i bil- og industrielle scenarier, hvor pålidelig dataudveksling er alvorlig.

Analoge kapaciteter

Med hensyn til analoge funktioner sikrer 12-bit ADC høje-præcisionsmålinger, et centralt krav til high-fidelity signalbehandling.Endvidere understøtter 12-bit DAC genereringen af ​​nøjagtige analoge spændinger og tilbyder fleksibilitet til forskellige outputapplikationer.

Applikations egnethed

Det udmærker sig i indlejrede systemer og industriel automatisering og viser imponerende ydelse inden for urstyring med tilpasningsdygtige kilder og energieffektive tilstande.Denne mikrokontroller skinner i applikationer inkluderer.

• Digital lyd- og videobehandling

• Motorstyring

• Smart måling

• Automation

Afbryd håndtering og sporing af begivenheder

Med en indlejret vektoreret interrupt controller (NVIC) og en række timere og tællere tilbyder mikrokontrolleren præcis hændelsessporing og hurtig afbrydelseshåndtering.Dette sikrer hurtige og effektive svar på begivenheder i realtid, hvilket er alvorligt til højhastighed og farlige anvendelser.

Sikkerhedsfunktioner

For at beskytte mod uautoriseret adgang og dataovertrædelser integrerer mikrokontrolleren kryptografiske accelerationer og sikre bagagerumsmekanismer.Disse sikkerhedsforanstaltninger tilpasser sig problemfrit med moderne standarder og praksis i indlejrede systemer.

Driftsmiljø

STM32F401RCT6, der opererer under en alsidig spænding og temperaturområde, viser urokkelig pålidelighed på tværs af forskellige miljøforhold.Det leverer Joint Test Action Group (JTAG) og Serial Wire Debug (SWD) til omfattende fejlfinding og understøtter programmering i Circuit (ICP) og In-Application Programmering (IAP) til sømløse opdateringer og vedligeholdelse.

STM32F401RCT6 -applikationer

De STM32F401RCT6 er vidt brugt på tværs af forskellige felter takket være dets tilpasningsevne og robuste ydelse.

Kommunikationsenheder

Denne mikrokontroller spiller en vigtig rolle i design- og driftskommunikationsenheder såsom modemer og routere.Dens effektive behandlingsfunktioner fører til problemfri dataoverførsel, hvilket bidrager til mere pålidelige netværksinfrastrukturer.I moderne hjemmnetværk letter integrationen af ​​STM32F401RCT6 højere datahastigheder og stabilitet, hvilket forbedrer oplevelsen markant.

Motorisk kontrol

Inden for motorisk kontrol udmærker STM32F401RCT6 sig i automatiseringssystemer, robotik og elektriske køretøjer (EV'er).Dens nøjagtige kontrolfunktioner fører til mere effektive motoriske operationer og betydelig energibesparelse.Til industriel automatisering administrerer STM32F401RCT6 komplekse algoritmer, hvilket sikrer optimal robotsystemydelse.Dette øger igen produktiviteten og præcisionen i fremstillingsprocesser.

Medicinske instrumenter

STM32F401RCT6 forbedrer funktionen af ​​forskellige diagnostiske og overvågningsværktøjer inden for det medicinske område ved at muliggøre nøjagtige dataindsamling og -behandling.Det sikrer pålideligheden af ​​farlige enheder, såsom bærbare EKG -skærme og automatiserede insulinpumper, hvor høj nøjagtighed og behandling er et must.

Forbrugerelektronik

I forbrugerelektronik drager smarte apparater i høj grad fordel af kapaciteterne i STM32F401RCT6.Det strømline operationer i enheder fra smarte køleskabe til avancerede hjemmeunderholdningssystemer.Ved at aktivere intelligent kontrol- og forbindelsesfunktioner forbedrer mikrokontrolleren markant din bekvemmelighed og driftseffektivitet i hverdagens elektronik.

Bilsystemer

Automotive Systems udnytter STM32F401RCT6 i applikationer inklusive motor og transmissionskontrol.Dens ydeevne sikrer præcis kontrol og overvågning, hvilket fører til forbedret brændstofeffektivitet og reducerede emissioner i moderne køretøjer.Mikrokontrollerens modstandsdygtighed gør den velegnet til at kræve bilmiljøer, hvilket sikrer langsigtet pålidelighed.

IoT -applikationer

I en verden af ​​IoT -applikationer forbedrer STM32F401RCT6 forbindelsen og interaktion mellem enheder.Det bruges i smarte hjemmesystemer, bærbar teknologi og industrielle IoT -opsætninger, der eksemplificerer dens fleksibilitet og tilpasningsevne.Dens effektive strømstyrings- og behandlingsfunktioner understøtter bæredygtig drift af omfattende IoT -netværk.

Digital lydbehandling

STM32F401RCT6 udmærker sig også i digital lydbehandling, der understøtter lydapplikationer med høj tro.Det bidrager til overlegen lydkvalitet i enheder som digitale mixere og høreapparater.Søgning af lydløsninger af høj kvalitet foretrækker STM32F401RCT6 på grund af dens upåklagelige behandlingseffekt, hvilket sikrer glat lydydelse.Sammenfattende fremhæver den omfattende anvendelighed af STM32F401RCT6 på tværs af forskellige sektorer dens modstandsdygtighed og tilpasningsevne.Dens rolle i at forbedre effektiviteten og pålideligheden markerer det som en indledende teknologi i moderne teknologidrevne miljøer.

STM32F401RCT6 Lignende specifikationer Komponenter

Del Antal	Fabrikant	Sag	Antal af stifter	Kerne Arkitektur	Interface	Levere Spænding	Antal af I/O.	Hukommelse Størrelse	Data Busbredde
STM32F401RCT6	Stmicroelectronics	64-LQFP	64	ARM	I2c, I2S, Irda, Lin, SDIO, SPI, UART, USART, USB	3.3 v	50	256 kb	32 b
STM32F411RCT6	Stmicroelectronics	64-LQFP	64	ARM	I2c, I2S, Irda, Lin, MMC, SD, SDIO, SPI, UART, USART, USB	3.3 v	50	256 kb	32 b
Atsam3s4ba-au	Stmicroelectronics	64-LQFP	64	ARM	2-Wire, I2c, I2S, MMC, SPI, UART, USART, USB	3.3 v	47	256 kb	32 b
STM32F103RCY6TR	Stmicroelectronics	64-UFBGA, WLCSP	64	ARM	Kan, I2c, Irda, Lin, SPI, UART, USART, USB	3.3 v	51	256 kb	32 b
STM32F103RCT6	Stmicroelectronics	64-LQFP	64	ARM	Kan, i2c, i2s, IRDA, Lin, SDIO, SPI, UART, USART, USB	3.3 v	51	256 kb	32 b

Konklusion

STM32F401RCT6 mikrokontrollere skiller sig ud for deres pålidelighed, holdbarhed og alsidighed på tværs af forskellige krævende applikationer.Med streng kvalitetskontrol, der sikrer optimal ydeevne i temperaturer, der spænder fra -40 ° C til 85 ° C, er disse mikrokontrollere ideelle til industrier såsom industriel automatisering, forbrugerelektronik og rumfart.Deres kompatibilitet med Surface Mount Technology (SMT) forbedrer deres appel yderligere for dig, der søger kompakte, højtydende løsninger.Derudover er omfattende support tilgængelig til at hjælpe med forespørgsler relateret til lager, prisfastsættelse og tekniske detaljer, hvilket sikrer problemfri integration i projekter.I sidste ende gør STM32F401RCT6s robuste funktioner og brede driftsområde det til et vigtigt valg for dig, der fokuserer på både pålidelighed og effektivitet.

Datablad PDF

STM32F401RCT6 DATASHERS:

STM32F401XB, C datablad.pdf

Ofte stillede spørgsmål [FAQ]

1. understøtter STM32F401RCT6 eksterne debuggers eller programmerere?

Ja, STM32F401RCT6 kan fejlsøges og programmeres i kredsløb ved hjælp af eksterne værktøjer som St-Link, J-Link eller Segger gennem dens serielle wire debug (SWD) interface.I praksis kan tilgængeligheden af ​​sådanne debugging-værktøjer i høj grad strømline udviklingsprocessen, hvilket muliggør fejlfinding af realtid og effektiv identifikation af problemer.Erfarne ingeniører understreger ofte værdien af ​​en robust debugging -grænseflade til at undgå forsinkelser og optimere udviklingscyklusser.

2. STM32F401 vs STM32F411: Hvad er forskellen?

STM32F411 tilbyder avancerede funktioner, der ikke er tilgængelige i STM32F401.Det tilvejebringer forskellige spændingsskala -konfigurationer og en højere maksimal frekvens (100 MHz vs. 84MHz).Derudover er visse hardwarekomponenter som SPI5 specifikke for STM32F411.Fra et praktisk perspektiv betyder disse sondringer, at STM32F411 generelt er bedre egnet til applikationer, der kræver højere ydelse eller specifik perifer support.For eksempel kan den højere driftsfrekvens føre til forbedret databehandlingshastighed, hvilket er kritisk i applikationer såsom dataindsamling og signalbehandling.At forstå disse sondringer kan væsentligt påvirke projektresultaterne ved at sikre valg af den mest passende mikrokontroller til opgaven.
