Inde i IC 7490: En omfattende guide til årti tællerkredsløb

I det enorme og stadigt voksende univers af digital elektronik kan de integrerede kredsløbs rolle i forbedring af sofistikering og effektivitet af elektroniske systemer ikke overdrives.Blandt disse basale komponenter skiller IC 7490 sig ud som en typisk binær-kodet decimal (BCD) tæller, nøglen i applikationer, der kræver præcis og effektiv tælling.IC 7490, der er kendt for sin robuste funktionalitet, letter digital ekspertise ved problemfrit at styre decimalcifre og nulstille ubesværet, hvilket gør det nødvendigt i enheder, der spænder fra digitale ure til komplekse kontrolsystemer.Denne artikel graver sig ind i IC 7490 og afslører sin operationelle dynamik, strukturelle nuancer og dybtgående indflydelse på digital elektronik, hvorved dens vigtigste rolle i moderne teknologiske anvendelser.

Katalog

Undersøgelse af IC 7490

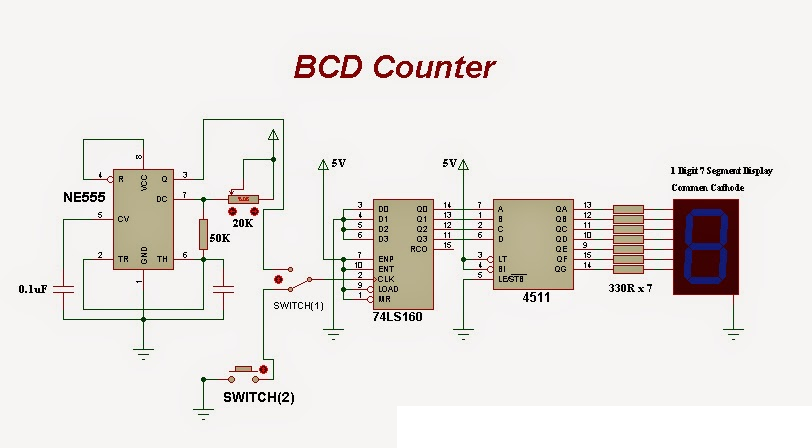

Den binære kodede decimal (BCD) tæller forbliver en hjørnesten i digital elektronik.Det er dygtigt til at tælle decimalcifre op til ti, nulstiller automatisk med hver urpuls.Unikke output fra 0000 til 1001 i binært format genereres med præcision, hvilket illustrerer dets bidrag til systemeffektivitet.IC 7490 er et detaljeret integreret kredsløb, der er specifikt udformet til decimaltælling, hvilket sikrer den sømløse drift af elektroniske kredsløb.

BCD -tællere finder deres plads i utallige applikationer, herunder digitale ure, kilometometre og regnemaskiner.I scenarier, der kræver nøjagtig repræsentation af decimalnumre i binære former, udmærker sådanne tællere sig ved at lette konverteringen til formater, der let forstås.Da BCD -tællere bruges i kontrolsystemer og enheder, der kræver præcis numerisk repræsentation, fremkommer en dybere påskønnelse af deres praktiske gennem hverdagens brug.

IC 7490 markerer et bemærkelsesværdigt skridt fremad i digitalt design, der fremmer sømløse overgange og robuste ydelser i tællingsopgaver.Ingeniører har sin tilpasningsevne i høj hensyntagen, især når de arbejder på kompliceret elektronik på grund af dens alsidige håndtering af forskellige tællingsfunktioner.Denne effektivitet i drift gør det til en foretrukken mulighed for at udforme digitale systemer, hvor præcision og pålidelighed har en betydelig værdi.

IC 7490 Oversigt

Ic 7490 er et sofistikeret integreret kredsløb designet som en 4-bit årtiskælder.I kernen bruger den en krusning-bære-mekanisme og har en række sammenkoblede master/slave flip-flops.Kredsløbet er genialt organiseret i to forskellige funktionelle segmenter: den ene letter en divide-by-to-operation og den anden en kløft-for-fem-operation.Denne dobbelte konfiguration reagerer på forskellige urfrekvenser, hvilket resulterer i dynamiske statsovergange med hver urpuls.En sådan strukturel tilgang tillader alsidige tællingsfunktioner, der åbner muligheder for indviklede digitale implementeringer.

IC's unikke rammer for dobbelt-sektion giver dig mulighed for at udforske en række digitale tællingsapplikationer.Når du omfavner divide-by-to og splittelse-for-fem funktionaliteter, kan du skræddersy-tællingsområder ved hjælp af komplekse logiske design.Denne tilpasningsevne viser sig fordelagtigt i applikationer, der involverer frekvensafdeling, hvilket gør det til et værdifuldt aktiv i ure, frekvenstællere og relaterede kredsløb.Du kan ofte skubbe grænserne for dens funktioner og stræbe efter optimeret ydelse i både synkrone og asynkrone tællingsbestræbelser.

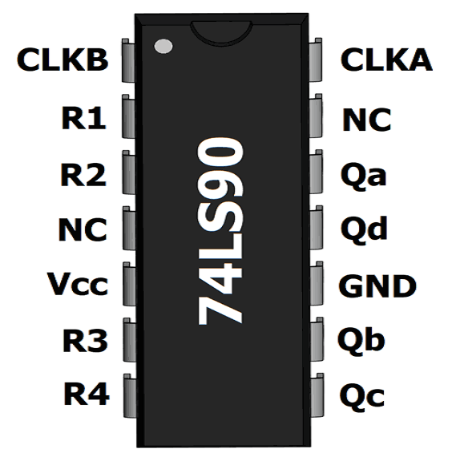

IC 7490 PIN -konfiguration

Pin nr.	Pin -navn	Beskrivelse
1	CLKB	Ur input 2
2	R1	Nulstil 1
3	R2	Nulstil 2
4	NC	Ikke tilsluttet
5	VCC	Positiv forsyningsindgang
6	R3	Nulstil 3
7	R4	Nulstil 4
8	QC	Output Pin 3
9	QB	Output pin 2
10	GND	Jord
11	Qd	Output pin 4
12	Qa	Outputstift 1
13	NC	Ikke tilsluttet
14	Clka	Ur input 1

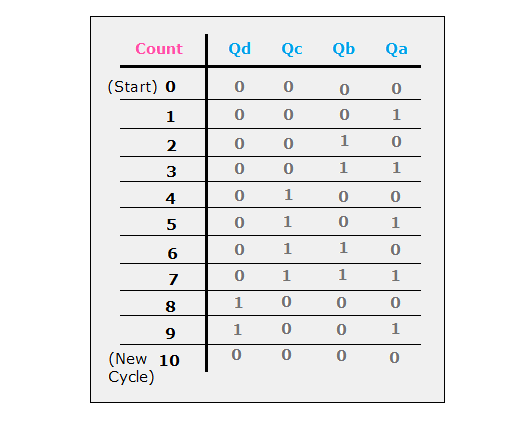

Sandhedstabel

Nedenstående tabel viser sandhedstabellen for IC 7490-årtiet tæller.Som demonstreret skrider tælleren sekventielt gennem stater fra 0 til 9, på hvilket tidspunkt det automatisk nulstiller og begynder en ny tælling cyklus.

Funktioner og tekniske specifikationer

Funktion/specifikation	Beskrivelse
Strømafledning	Cirka 145 milliwatt
Tæl frekvens	Fungerer ved 42 megahertz
Tællingstilstande	Tilbyder forskellige tællingstilstande
Inputklemme dioder	Begrænser højhastighedsafslutningspåvirkningen
Forsyningsspænding	Fungerer inden for en forsyningsspænding på 5 volt
Omgivelsestemperaturområde	Funktionel fra -55 ° C til 125 ° C

IC 7490 kredsløb

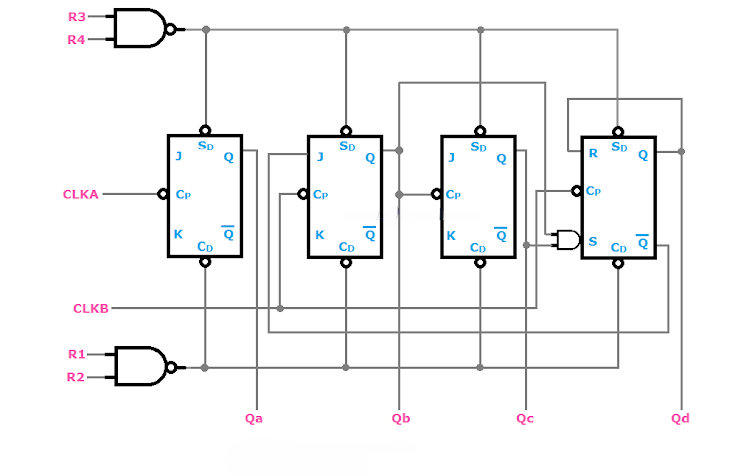

Internt kredsløb

IC 7490 er arkitekteret med en serie af fire master-slave JK Flip-FLOPS Cohenivy Connected, der danner kernen i dets operationelle skema.Initieringen af ​​denne sekvens begynder med en flip-flop, der er energisk af CLKA-stiften, der baner vejen for efterfølgende flip-flops, der manøvreres gennem CLKB-pin, der orkestrerer en harmonisk og sekventiel signalprogression.

Blokdiagram

Det strukturelle diagram af IC 7490 viser sine komponenter med et særligt fokus på input, der styrer dens funktionalitet.

• VCC og GND leverer kredsløbets energi, hvor VCC repræsenterer det højere spændingsniveau og GND, der fungerer som den stabiliserende jord.

• Urindgange (A og B) imødekommer den rytmiske pulserende, der kræves til IC-drift, der legemliggør et kendetegn ved mod-IC-design.

• Indstil input (S1 og S2) forbinder typisk til GND i deres sovende tilstand, der tilbyder en vej til forudindstilling af IC til en defineret tilstand, hvor tællingen ofte går ud fra 0000 (0).

Forviklinger i tællerdesign med IC 7490

Flere koncepter tjener som rygraden i tællerdesign;At forstå dem er hoved til effektiv anvendelse:

• Asynkrone tællere gør det muligt for hver flip-flop at fungere uafhængigt, blottet for synkroniseret ur, som eksemplificeret af ICS såsom 7490 og 7493.

• Synkrone tællere er afhængige af en samlet urkilde, der fremmer synkroniserede handlinger, som er tydeligt i IC -modeller som 74160 og 74163.

• BCD (binær kodet decimal) omdanner decimalnumre til et binært format, der fremmer glattere datainteraktioner inden for digitale rammer.

• Mod-N-tælling afgrænser fremskridt over 'n' -tilstande, før der opstår en nulstilling, hvilket definerer modulet af en tæller.

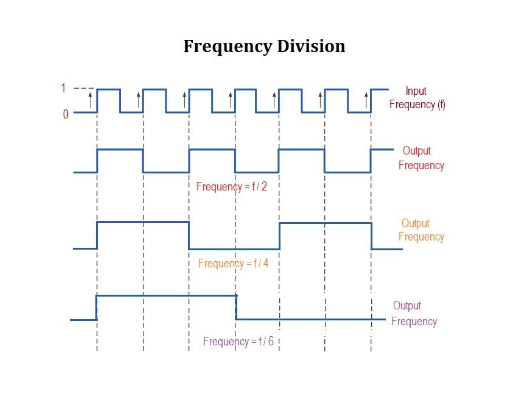

• Frekvensafdeling artikulerer en metode til segmentering af hyppigheden af ​​et ursignal ved at modulere hastigheden for flip-flop-aktivering og således vise, hvordan tællere adepty modulerer signalfrekvenser.

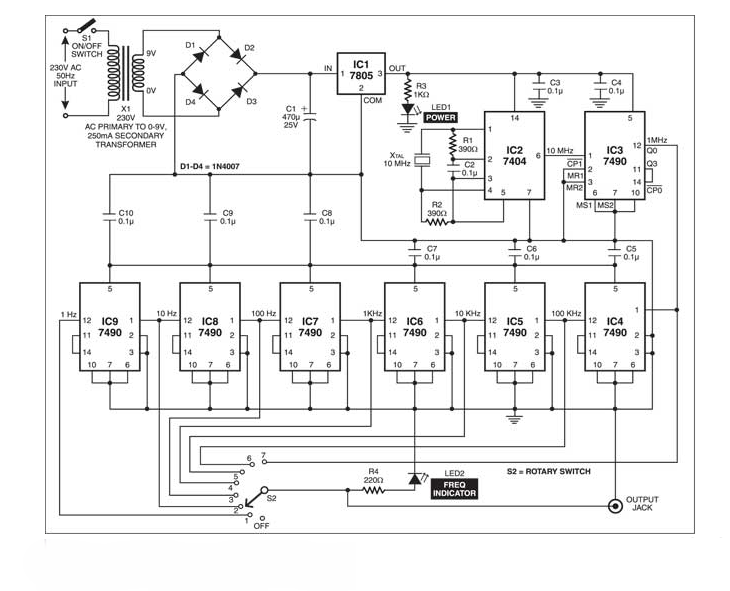

Frekvensdelerimplementering ved hjælp af IC 7490

Den funktionelle evne af IC 7490 i frekvensafdelingen manifesterer sig i sin anvendelse med en 10MHz krystaloscillator, ledsaget af en hex -inverter IC 7404 og flere 7490 enheder.Denne opsætning producerer dybt et spektrum af frekvenser, der spænder fra 1MHz til 1Hz.På hvert tællerniveau gennemgår frekvensen opdeling med en faktor på ti, visuelt repræsenteret af LED -indikatorer, der fremhæver outputfrekvenser, og understreger IC 7490's robuste kapacitet til at udføre sofistikerede frekvensafdelingsopgaver.

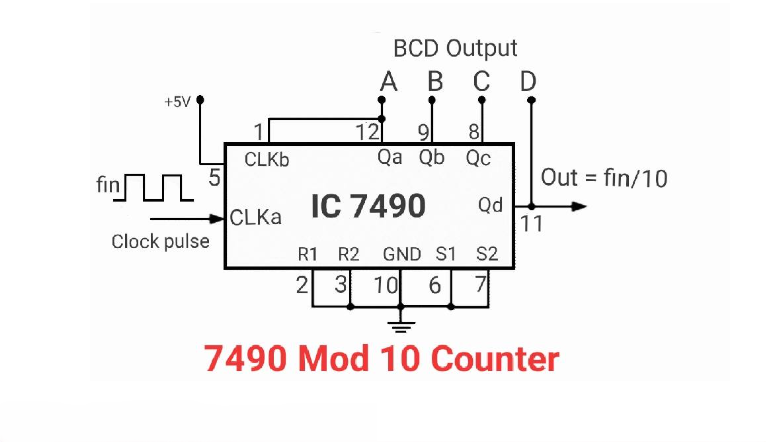

Betjening af 7490 årtiskæller

IC 7490 fungerer som en binær-kodet decimal (BCD) tæller, der skrider frem elegant gennem ti forskellige tilstande, der spænder fra 0 til 9, hvilket tjener den betegnelsen af ​​en modulo-10 (mod-10) tæller.I kernen er to integrerede tællingsenheder: en MOD-2 og en MOD-5-tæller.I unisont manifesterer disse enheder tiår-tællingsfunktioner og opfylder kravene til både præcision og effektivitet.Processen initierer med den mod-2-tæller, der svinger mellem to tilstande, 0 og 1. denne svingning genererer et output, der fungerer som et urindgang, der styrer mod-5-tælleren.Præcise forbindelser er nyttige: Link uret på MOD-5-tælleren til CLKB og MOD-2-tælleren til CLKA for at sikre en jævn drift.

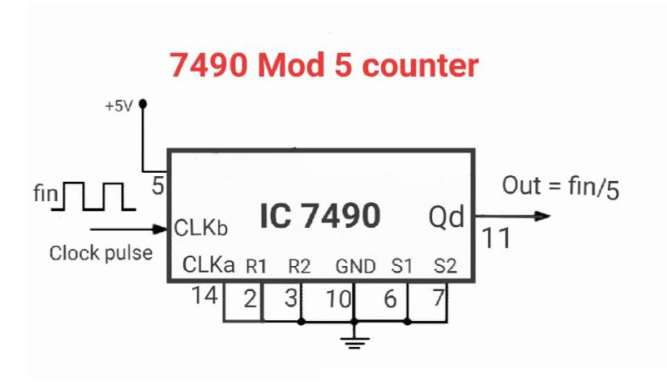

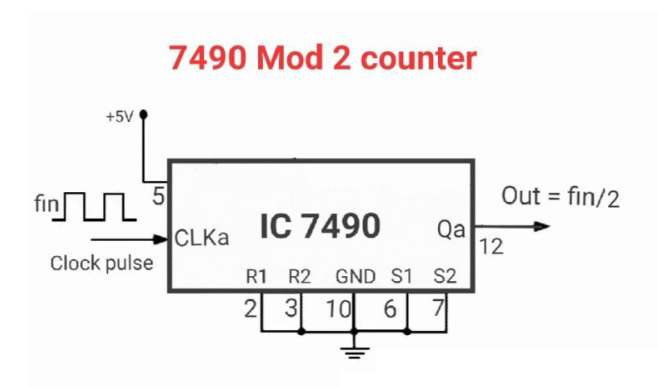

Modulær tæller

I det øjeblik, et ursignal indgår MOD-2-sektionen, skifter det dygtigt sin output, QA, mellem 0 og 1. denne svingende output fremdriver MOD-5-sektionen gennem fem forskellige tilstande, der afslutter en BCD-cyklus fra 0 til 9 med upåklagelig funktionalitet.Udstyret med to nulstillingsstifter (R0 og R1) og to sæt stifter (S0 og S1) tilbyder tælleren fleksibel kontrol over dens tilstand.At engagere en nulstillingsnål med et højt signal eller indstille en fast pin lavt upåklageligt nulstiller tællingen til 0000, der harmoniserer kredsløbet for at begynde på ny.På flip side tillader et lavt signal på nulstillingen og et højt på sættet tælleren at stige til dets maksimale antal 1001 eller ni.

For at udvide tællingskapaciteten til at dobbeltcifre (nå 99, MOD-100) eller endda tredobbelt cifre (udvidelse til 999, MOD-1000) kræver minimale justeringer.Ved at inkorporere den højeste output fra en IC som urindgang til en anden i en sekventiel serie, bliver disse justeringer mulige.For typiske MOD-10-operationer skal det andet urindgang, der findes på pin 1, være knyttet til QA, med alle andre nulstillingsstifter, der er passende jordet.En enkelt puls, der leveres til pin 1, starter effektivt tællingen.Vedtagelse af et forespørgselshind, til MOD-6-operationer, indgår input 1 med nulstillingsstifter R3 og R4 jordet og forbinder genialt QA til input 2 for at kalibrere tællerammen.

Integrering af IC 7490 og en 7-segmentskærm

Udforskning af digitalt kredsløbsdesign med IC 7490 og IC 7446 for at vise tællinger fra 0 til 9 på en 7-segment display giver en spændende rejse til elektronik.Hver urpuls ændrer denne kombination og skaber en engagerende række af visuelle skærme.

IC 7490 tjener som et årti tæller, der styrer tælling fra 0 til 9. Dets opgave involverer opdeling af urpulsen i ti output, hvilket understøtter nøjagtigheden af ​​tællingssekvensen synlig på displayet.Du kan ofte beundre IC 7490 for dens pålidelighed, især i digitale ure og frekvenstællere, der kræver præcis sekvensstyring.

I praksis involverer opsætning af IC 7490 omhyggelige overvejelser såsom effektniveauer, støjreduktion og nøjagtig justering af indgangssignaler.Med succes styring af disse aspekter sikrer en jævn ydeevne og forhindrer uberegnelig tælling.Du kan ofte trække på deres oplevelse til at finjustere kredsløbsparametre og hæve både stabilitet og præcision.

Tilslutning af IC 7490 og 7-segmentskærme med IC 7446

IC 7446 spiller en vigtig rolle i konvertering af binære tællingsudgange til visuelt forståelige tal på en 7-segment-skærm.Det fungerer som en driver, der fortolker IC 7490's binære output og aktiverer de rigtige segmenter til dannelse af decimalciffer.

Implementering af IC 7446 involverer praktiske overvejelser.At sikre segmentstrømbegrænsninger og forbindelseskvalitet forhindrer udbrændthed og sikrer klar ciffer synlighed.Du kan strategisk inkorporere modstande for at afbalancere strømstrømmen og således forlænge displayets levetid.

Kendetegnende for raffinerede digitale systemer ligger i deres funktionelle alsidighed og tilpasning til forskellige urfrekvenser.At sikre justering mellem urpulsfrekvens og tællingssystemet understøtter glat drift med krævede justeringer for at imødekomme forskellige designbehov og miljøer.

Anvendelser af IC 7490

Digitale tællingsmekanismer

Inden for en verden af ​​digital tælling tager IC 7490 centrum med sin medfødte kapacitet til at cykle gennem tal 0 til 9. Som enheder stræber efter nøjagtig tællingsstyring, alsidigheden og kompatibiliteten i dette årti-modstrik, når de er mesvet med andre digitale elementer,afslører et symbiotisk forhold, du beundrer.

Visforbedring med 7-segmentskærme

IC 7490 finder en meningsfuld rolle i 7-segmentskærme, hvilket letter en struktureret tilgang til numeral repræsentation.Sådanne skærme er udbredt inden for forbrugerelektronik, hvilket sikrer ubesværet læsbarhed.Du kan ofte grave i sondringerne ved finjustering af IC 7490 for at opnå optimal displayydelse, et håndværk, der ikke kun øger din interaktion, men også baner vejen for at opdage uventede effektiviteter.Kalibrering af disse skærme med præcision adskiller dig fra begyndere, der er ivrige efter at lære.

Præcision i digitale timere og ure

Når den placeres i midten af ​​digitale timere og ure, afslører IC 7490 sin dygtighed i nøjagtigt opdelingstid.Gennem dens indflydelse på tidsafhængige systemer giver det pålidelige tidssegmenter, der bruges til operationer.At mestre sin synkronisering med komplementære komponenter kræver en betragtet blanding af teori og praktisk eksperimentering.Denne omhyggelige bestræbelse omdanner baseline -funktionalitet til sofistikerede timinginnovationer, der er værdsat af tidtager af aficionados.

Strømlinet automatisering og kontrol i servermiljøer

Inkorporering af IC 7490 i automatiserede kontrolkredsløb inden for digitale systemer og servere fremmer forbedret operationel effektivitet.Det orkestrerer komplicerede processer såsom opgaveplanlægning og ressourcefordeling ved omhyggeligt at holde styr på operationelle cyklusser.De, der er krydret i serverorkestrering, gearing af disse funktioner til at forfine servergennemstrømning, hvilket subtilt formede dynamikken i netværkstrafikstyring.Denne forsigtige applikation viser, hvordan dybt integreret teknologi omdefinerer og hæver systemfunktioner.

Konklusion

Undersøgelsen af ​​IC 7490 i denne artikel understreger dens alvorlige rolle som et årti tæller inden for digital elektronik.Med sine nøjagtige tællings- og nulstillingsfunktioner har IC 7490 vist sig at være nødvendig i mange applikationer, der kræver pålidelighed og nøjagtighed.Dens integration i forskellige enheder forbedrer ikke kun ydelsen, men strømline også kompleksiteten, der er forbundet med digitalt kredsløbsdesign.Når vi fortsætter med at skubbe grænserne for, hvad der er muligt i digital elektronik, vil de oprindelige principper, der er eksemplificeret af IC 7490, uden tvivl inspirere til yderligere innovationer, hvilket sikrer, at det forbliver en hjørnesten i at udvikle avancerede elektroniske systemer.Denne detaljerede undersøgelse af IC 7490 beriger ikke kun vores forståelse, men fejrer også dens vedvarende relevans i udformningen af ​​teknologiens fremtid.
