Isolerede vs ikke-isolerede strømomformere: Hvad er forskellen?

Når du arbejder med strømelektronik, skal du forstå forskellen mellem isolerede og ikke-isolerede strømomformere.Denne artikel forklarer, hvad hver type er, hvordan de fungerer, og hvordan de overfører energi i et kredsløb.Du vil også lære de almindelige konvertertyper, der bruges i hver kategori.Derudover dækker det deres fordele, applikationer og hvordan man vælger den rigtige til dit system.

Katalog

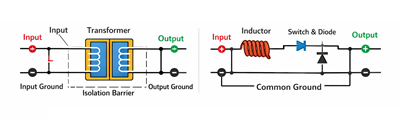

Figur 1. Oversigt over isoleret vs ikke-isoleret strømomformer

Hvad er en isoleret strømomformer?

En isoleret strømomformer er en type strømkonverteringskredsløb, der overfører energi mellem input og output uden en direkte elektrisk forbindelse.Dens primære formål er at give elektrisk sikkerhed og støjisolering ved at adskille input- og outputjordene.Denne adskillelse opnås gennem galvanisk isolering, som forhindrer strøm i at flyde direkte mellem de to sider.I stedet for en ledende bane overføres energi gennem et mellemmedium, typisk ved hjælp af magnetisk eller optisk kobling.Dette design hjælper med at beskytte følsomme komponenter mod spændingsspidser eller fejl på inputsiden.Isolerede strømomformere er defineret ved deres evne til at opretholde elektrisk uafhængighed mellem input og output, mens de stadig leverer kontrolleret strøm.

Hvad er en ikke-isoleret strømomformer?

En ikke-isoleret strømomformer er et strømkonverteringskredsløb, hvor input og output deler en direkte elektrisk forbindelse.Dens hovedformål er effektivt at regulere spændingsniveauer i systemer, der ikke kræver elektrisk adskillelse.I dette design deler begge sider typisk en fælles jord, hvilket tillader strøm at flyde direkte mellem input og output.Denne delte reference forenkler kredsløbsstrukturen og reducerer antallet af komponenter.Fordi der ikke er nogen galvanisk isolation, er input og output elektrisk forbundet til enhver tid.Ikke-isolerede strømomformere er derfor defineret ved deres kontinuerlige ledende vej og fælles jording mellem kilde og belastning.

Hvordan fungerer isolerede og ikke-isolerede strømomformere?

Arbejdsprincippet for isolerede omformere (magnetisk kobling)

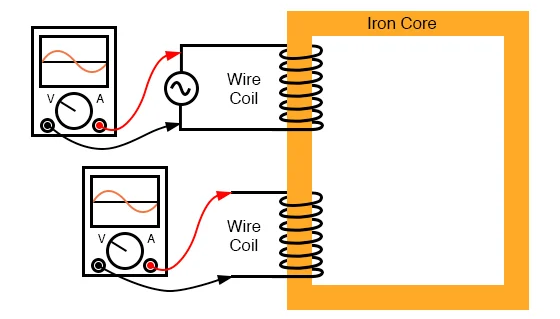

Figur 2. Transformer isolationsdiagram

Isolerede omformere fungerer ved at overføre energi gennem magnetisk kobling i stedet for direkte elektrisk ledning.En koblingsenhed slår hurtigt indgangsspændingen til og fra, hvilket skaber en tidsvarierende strøm i transformatorens primærvikling.Denne skiftende strøm genererer et magnetfelt inde i transformatorkernen, som forbinder med sekundærviklingen.Det magnetiske felt inducerer en spænding i den sekundære side, hvilket tillader energioverførsel over isolationsbarrieren.Fordi der ikke er nogen ledende bane mellem viklinger, opretholdes elektrisk adskillelse under hele processen.Udgangssiden konverterer derefter det inducerede signal til en brugbar jævnspænding ved hjælp af grundlæggende ensretnings- og filtreringstrin.Denne metode sikrer kontrolleret energioverførsel og bevarer samtidig galvanisk isolation mellem input og output.

Arbejdsprincip for ikke-isolerede konvertere (omskifterregulering)

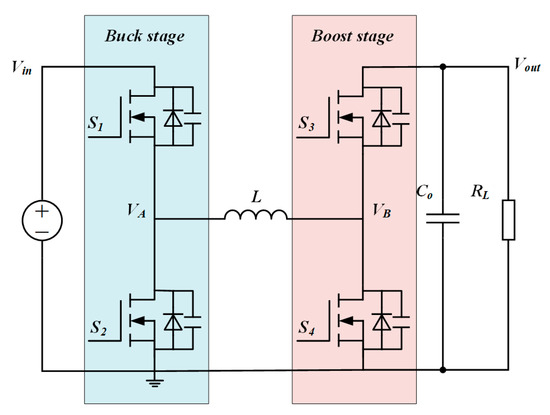

Figur 3. Ikke-isoleret koblingskredsløb

Ikke-isolerede omformere regulerer spændingen gennem koblingshandlinger inden for en kontinuerlig elektrisk vej.En halvlederkontakt tænder og slukker hurtigt for at kontrollere, hvordan energien flyder fra input til output.Under omskiftning lagrer en induktor midlertidigt energi i sit magnetfelt og frigiver den derefter til belastningen.Kondensatorer bruges til at udjævne output og opretholde et stabilt spændingsniveau.Fordi input og output deler en fælles jord, sker energioverførsel direkte gennem kredsløbskomponenterne.Omskiftningsprocessen justerer driftscyklussen for at regulere udgangsspændingen i overensstemmelse med systemkravene.Denne tilgang muliggør effektiv spændingskonvertering uden behov for isolationskomponenter.

Typer af isolerede og ikke-isolerede strømomformere

Typer af isolerede strømomformere

1. Flyback Converter

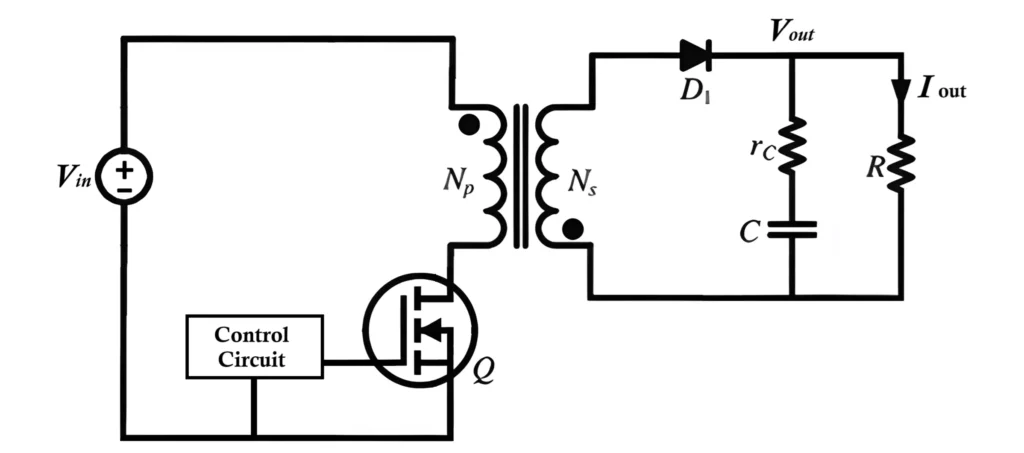

Figur 4. Flyback Converter kredsløbsdiagram

En flyback-konverter er en simpel isoleret strømkonverter, der lagrer energi i en transformer og leverer den til udgangen.Den bruger en transformer med primære og sekundære viklinger, hvor primærsiden styres af en omskifter.Når kontakten fungerer, lagres energien først i transformeren og overføres derefter til den sekundære side.Det sekundære kredsløb inkluderer en diode og en kondensator til at konvertere og udglatte udgangsspændingen.Denne struktur tillader både spændingskonvertering og isolering i et kompakt design.Det viste kredsløb fremhæver det grundlæggende arrangement af transformerkobling, koblingskontrol og udgangsenretning.Flyback-konvertere er almindeligt anerkendte for deres enkelhed og egnethed i lav-til-middelstrøm applikationer.

2. Forward Converter

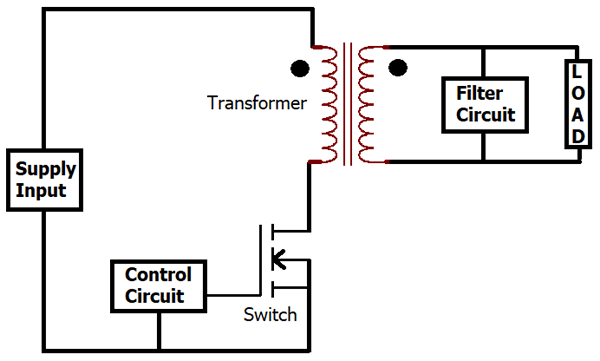

Figur 5. Forward Converter Circuit Diagram

En fremadrettet konverter er en isoleret strømkonverter, der overfører energi direkte fra input til output i koblingsperioden.Den bruger en transformer, hvor energien flyder til den sekundære side, mens kontakten er aktiv.Kredsløbet omfatter en styret kontakt på primærsiden og en ensretter med filtreringskomponenter på sekundærsiden.I modsætning til energilagringsbaserede design leverer transformeren strøm kontinuerligt under ledningsintervaller.Diagrammet illustrerer en klar vej for energioverførsel gennem transformeren til udgangstrinnet.Denne struktur understøtter stabil spændingskonvertering, mens den bibeholder elektrisk isolation.Fremadrettede omformere bruges ofte, hvor der kræves forbedret effektivitet og kontrolleret strømforsyning.

3. Push-Pull Converter

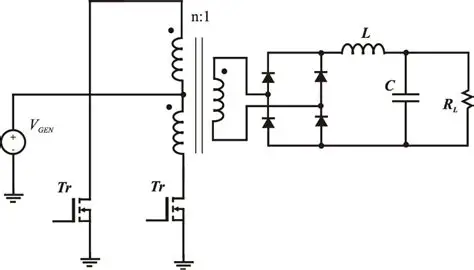

Figur 6. Push-Pull Converter kredsløbsdiagram

En push-pull-konverter er en isoleret strømomformer, der bruger to koblingsenheder til at drive en transformer skiftevis.Den har en center-tappet transformator primærvikling, der tillader strøm at flyde i modsatte retninger under hver omskiftningscyklus.Hver kontakt fungerer på skift og aktiverer den ene halvdel af transformeren ad gangen.Denne vekslende handling forbedrer transformatorudnyttelsen og understøtter effektiv energioverførsel.Den sekundære side omfatter ensretning og filtrering for at producere en stabil udgangsspænding.Diagrammet afspejler det symmetriske arrangement af afbrydere og transformerviklinger.Push-pull-konvertere bruges almindeligvis i applikationer med medium effekt, der kræver afbalanceret drift.

4. Halvbro-konverter

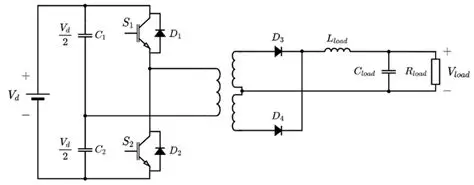

Figur 7. Halvbro-konverterkredsdiagram

En halvbro-konverter er en isoleret strømomformer, der bruger to kontakter til at drive en transformer fra en delt indgangsspænding.Kredsløbet deler indgangsforsyningen i to halvdele ved hjælp af kondensatorer, hvilket giver en midtpunktsreference.Kontakterne fungerer skiftevis for at påføre spænding over transformatorens primærvikling.Denne konfiguration muliggør kontrolleret energioverførsel, samtidig med at spændingsbelastningen på hver switch reduceres.Transformatoren leverer derefter energi til sekundærsiden, hvor den ensrettes og filtreres.Diagrammet viser det afbalancerede arrangement af to kontakter og transformatorgrænsefladen.Halv-bro-omformere er almindeligt anvendt i moderat til høj effekt systemer med effektiv switching kontrol.

5. Fuldbro-konverter

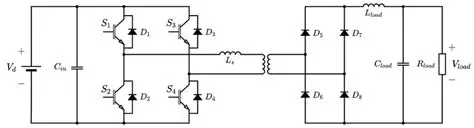

Figur 8. Fuldbro-konverterkredsdiagram

En fuldbro-konverter er en isoleret strømomformer, der bruger fire switch-enheder til at drive en transformer.Kontakterne er arrangeret i en H-bro-konfiguration, hvilket tillader fuld udnyttelse af indgangsspændingen.Ved at skifte skifteparrene påfører kredsløbet en tovejsspænding over transformatorens primære.Dette muliggør effektiv energioverførsel og understøtter drift med høj effekt.Den sekundære side inkluderer ensretning og filtrering for at producere en stabil DC-udgang.Diagrammet viser fire-switch-arrangementet forbundet til transformeren og udgangstrinnet.Fuldbro-konvertere bruges i vid udstrækning i højeffektapplikationer, der kræver robust og effektiv energiomdannelse.

Typer af ikke-isolerede strømomformere

1. Bucks-konverter (trin ned)

Figur 9. Buck Converter kredsløbsdiagram

En buck-konverter er en ikke-isoleret DC-DC-konverter, der reducerer en højere indgangsspænding til en lavere udgangsspænding.Den bruger en switch-enhed til at styre, hvor meget energi der leveres fra kilden til belastningen, mens en induktor hjælper med at udjævne strømstrømmen.En diode giver en strømvej, når kontakten er slukket, og en kondensator hjælper med at opretholde en stabil udgangsspænding.Denne grundlæggende struktur gør buck-konverteren til en af ​​de mest almindelige step-down power-konvertertyper i elektroniske systemer.Kredsløbsarrangementet omfatter typisk en omskifter, diode, induktor og kondensator forbundet i et kompakt ikke-isoleret layout.På grund af denne enkle topologi anvendes buck-konvertere i vid udstrækning, hvor der er behov for effektiv spændingsreduktion.Inden for effektelektronik er buck-konverteren værdsat som en praktisk løsning til reguleret lavspændingsudgang fra en højere DC-forsyning.

2. Boost-konverter (Step-Up)

Figur 10. Boost Converter kredsløbsdiagram

En boost-konverter er en ikke-isoleret DC-DC-konverter, der øger en lavere indgangsspænding til en højere udgangsspænding.Det fungerer ved at lagre energi i en induktor og derefter frigive den energi for at hæve udgangsspændingen over inputniveauet.Kredsløbet inkluderer normalt en induktor, switch, diode og kondensator, der danner en standard step-up konverter struktur.Når energien bevæger sig gennem induktorens opladnings- og afladningsveje, opbygges og stabiliseres outputtet for belastningen.Dette gør boost-konverteren til en udbredt mulighed i strømforsyningsdesign, når der kræves en højere jævnspænding fra en lavere kilde.Dens ikke-isolerede konfiguration holder kredsløbet kompakt og elektrisk kontinuerligt fra input til output.For mange elektroniske systemer giver boost-konverteren en ligetil måde at opnå effektiv spændingsstigning uden isolationskomponenter.

3. Buck-Boost-konverter (trin op/ned)

Figur 11. Buck-Boost konverter kredsløbsdiagram

En buck-boost-konverter er en ikke-isoleret DC-DC-konverter, der enten kan reducere eller øge udgangsspændingen afhængigt af kredsløbskrav.Den kombinerer koblingshandling med induktorbaseret energioverførsel for at give fleksibel spændingsregulering fra en enkelt topologi.Denne konverter er nyttig, når indgangsspændingen kan være over eller under det påkrævede udgangsniveau under drift.Dens kredsløbsstruktur inkluderer en omskifter, diode, induktor og kondensator, der er arrangeret til at understøtte både step-down og step-up konvertering.I nogle konfigurationer kan udgangspolariteten inverteres, mens kredsløbet i andre er designet til reguleret ikke-inverterende output.Topologien vist af denne type kredsløb fremhæver dens evne til at tilpasse spændingsniveauer uden at bruge en transformer.På grund af denne fleksibilitet er buck-boost-konverteren en vigtig ikke-isoleret konvertertype i moderne kraftelektronik.

Fordele ved isolerede og ikke-isolerede strømomformere

Fordele ved isolerede strømomformere

• Giver elektrisk adskillelse mellem input og output.

• Forbedrer bruger- og udstyrssikkerhed.

• Hjælper med at reducere støjoverførsel mellem kredsløbssider.

• Understøtter højspændingskonvertering mere sikkert.

• Tillader forskellige jordreferencer på hver side.

• Tilbyder stærk designfleksibilitet i strømsystemer.

• Nyttig til multi-output strømforsyningsdesign.

• Hjælper med at beskytte følsomme downstream-kredsløb.

Fordele ved ikke-isolerede strømomformere

• Leverer høj konverteringseffektivitet i mange designs.

• Bruger færre komponenter og enklere layout.

• Reducerer den samlede kredsløbsstørrelse og vægt.

• Reducerer produktions- og designomkostninger.

• Understøtter kompakt strømforsyningsintegration.

• Reagerer godt i lavspændings DC-systemer.

• Forenkler jording og design på bordniveau.

• Passer nemt til elektroniske enheder med begrænset plads.

Anvendelser af isolerede og ikke-isolerede strømomformere

1. Industrielle kontrolsystemer

Isolerede strømomformere bruges i vid udstrækning i industrielle kontrolsystemer såsom PLC'er, motordrev og fabriksautomationsudstyr.Disse systemer håndterer ofte forskellige spændingsdomæner, så der er behov for elektrisk adskillelse mellem kontrol- og strømsektioner.Ikke-isolerede omformere bruges også i lavspændingsunderkredsløb, hvor direkte regulering er tilstrækkelig.Deres betydning i industrielt udstyr ligger i at levere stabil strøm til overvågnings-, logik- og drevkomponenter.

2. Telekommunikationsudstyr

Telekommunikationssystemer bruger både isolerede og ikke-isolerede konvertere i routere, basestationer, switches og kommunikationsmoduler.Isolerede omformere bruges almindeligvis i sektioner, der kræver sikkerhedsadskillelse og støjkontrol mellem effekttrin.Ikke-isolerede omformere er ofte placeret i nærheden af ​​processorer og kommunikationschips til lokal spændingsregulering.Disse omformere er vigtige, fordi pålidelig strømforsyning direkte påvirker signalbehandlingen og netværkets oppetid.

3. Forbrugerelektronik

Enheder som tv'er, bærbare computere, spillesystemer og smart home-produkter er afhængige af strømkonvertere til at levere de nødvendige interne spændinger.Isolerede omformere bruges ofte i AC-DC adaptertrin eller strømforsyninger, der skal adskille brugersiden fra lysnettet.Ikke-isolerede omformere bruges almindeligvis inde i enheden til effektiv indbygget spændingskonvertering.Deres betydning kommer af at muliggøre kompakt, stabil og korrekt reguleret strøm på tværs af mange elektroniske funktioner.

4. Bilelektronik

Moderne køretøjer bruger strømomformere i infotainmentsystemer, belysningsmoduler, batteristyringssystemer, sensorer og kontrolenheder.Isolerede omformere er vigtige i højspændingsdele af elektriske køretøjer, hvor forskellige elektriske domæner skal forblive adskilte.Ikke-isolerede omformere bruges i vid udstrækning til at stige spændingen op eller ned i standard lavspændingskredsløb i biler.Disse omformere er nødvendige, fordi bilelektronik kræver pålidelig strøm under skiftende driftsforhold.

5. Medicinsk udstyr

Medicinsk udstyr såsom patientmonitorer, billedbehandlingssystemer, diagnostiske værktøjer og bærbare sundhedsprodukter afhænger af nøjagtig og stabil strømomsætning.Isolerede omformere er især vigtige i medicinsk udstyr, fordi der ofte kræves elektrisk adskillelse mellem den patientforbundne side og strømkilden.Ikke-isolerede omformere kan stadig bruges i interne lavspændingssektioner, hvor direkte konvertering er egnet.Deres rolle er vigtig, fordi medicinske systemer skal opretholde konsistent strøm til følsomme elektroniske funktioner.

6. Vedvarende energisystemer

Solenergisystemer, energilagringsenheder og relaterede controllere bruger strømkonvertere til at styre spændingskonvertering mellem kilder, batterier og belastninger.Isolerede omformere bruges, hvor der er behov for elektrisk adskillelse mellem forskellige systemtrin eller grænseflader.Ikke-isolerede omformere bruges ofte i DC-reguleringsveje til opladning, overvågning eller lokal strømkonditionering.Disse omformere er vigtige, fordi vedvarende energisystemer skal håndtere skiftende inputforhold og samtidig bevare brugbar udgangseffekt.

7. Computer- og databehandlingsudstyr

Servere, indlejrede kort, datalagringsenheder og netværkshardware bruger flere strømskinner til processorer, hukommelse og supportkredsløb.Ikke-isolerede omformere er almindelige i disse systemer, fordi de effektivt regulerer spændinger på printniveau fra mellemliggende DC-busser.Isolerede omformere kan også forekomme i hovedstrømforsyningssektioner eller kommunikationsgrænseflader, der kræver adskillelse.Deres betydning ligger i at understøtte stabil drift af digitale systemer med forskellige spændingskrav.

8. Luftfarts- og forsvarselektronik

Flyelektronik, satellitundersystemer og forsvarshardware bruger ofte specialiserede effektkonverteringstrin for at matche strenge systemkrav.Isolerede omformere vælges ofte, hvor sikkerhedsadskillelse, støjkontrol eller uafhængig jording er nødvendig.Ikke-isolerede omformere bruges også i tæt integrerede lavspændingsmoduler, hvor der kræves plads og vægt.Disse omformere er vigtige, fordi missionsfokuseret elektronik kræver pålidelig strøm på tværs af komplekse driftsmiljøer.

Forskelle mellem isolerede og ikke-isolerede strømomformere

Aspekt	Isoleret magt Konverter	Ikke-isoleret Strømomformer
Isolation spændingsmærke	Typisk 500 V til 5 kV isolationsbarriere	0 V (nr isolationsbarriere)
Elektrisk vej	Energi overføres uden ledende bane	Kontinuerlig ledende vej fra input til output
Jordpotentiale forskel	Kan klare store jordforskelle (>100 V)	Begrænset til samme jordpotentiale (≈0 V forskel)
Sikkerhed overholdelse	Møder forstærkede/grundlæggende isoleringsstandarder (IEC/UL)	Ikke egnet til sikkerhedsisoleringsstandarder
Transformer tilstedeværelse	Bruger transformer eller isoleret koblingselement	Ingen transformer brugt
Skifter frekvensområde	Typisk 20 kHz til 500 kHz	Typisk 100 kHz til 2 MHz
Effektivitetsområde	~70 % til 90 % afhængig af topologi	~85 % til 98 % afhængig af design
Effekttæthed	Lavere pga magnetiske komponenter	Højere pga kompakt design
Komponentantal	Højere (10–30+ typiske komponenter)	Lavere (5-15 typiske komponenter)
Fysisk størrelse	Større pga transformer og afstand	Mindre, PCB-niveau integration mulig
Vægt	Tyngre pga magnetisk kerne	Lettere med minimal magnetik
EMI ydeevne	Bedre isolation reducerer ledet støj	Mere tilbøjelig til gennemført støjkobling
Spænding konverteringsforhold	Bred og fleksibel (f.eks. 400V til 5V)	Begrænset konverteringsområde (f.eks. 12V til 5V)
Integration niveau	Bruges ofte som separate strømmoduler	Nemt integreret i IC-baserede regulatorer

Sådan vælger du mellem isolerede og ikke-isolerede konvertere

1. Tjek, om elektrisk isolering er påkrævet

Start med at bestemme, om indgang og udgang skal være elektrisk adskilt for sikkerhed eller systembeskyttelse.Dette er ofte det første og vigtigste valgpunkt i design af strømkonverter.Hvis systemet skal forhindre direkte elektrisk kontakt mellem kilde og belastning, er en isoleret konverter normalt det bedre valg.Hvis der ikke er behov for en sådan adskillelse, kan en ikke-isoleret konverter være tilstrækkelig.Dette trin hjælper med at indsnævre beslutningen baseret på det mest grundlæggende systemkrav.

2. Identificer indgangs- og udgangsspændingsforholdet

Dernæst skal du se på de tilgængelige spændingsniveauer ved kilden og den spænding, som belastningen kræver.Nogle systemer har kun brug for en simpel ned- eller op-konvertering inden for den samme elektriske jord, hvilket ofte passer godt til ikke-isolerede designs.Andre systemer involverer større spændingsforskelle eller adskilte strømdomæner, der kan favorisere isolerede løsninger.Spændingsforholdet påvirker også topologivalg og systemlayout.Et klart spændingsmål gør konvertervalget mere praktisk og præcist.

3. Evaluer sikkerheds- og regulatoriske krav

Gennemgå, om produktet skal opfylde sikkerhedsstandarder relateret til brugerbeskyttelse, isolering eller udstyrsadskillelse.I mange regulerede systemer, især hvor farlige spændinger er involveret, kan isolation være påkrævet af designregler eller certificeringsbehov.Ikke-isolerede omformere er generelt mere velegnede i lavspændingssystemer, hvor disse krav ikke gælder.Dette trin er især vigtigt i produkter beregnet til offentlige, industrielle eller følsomme miljøer.Sikkerhedsoverholdelse bør altid overvejes tidligt i designprocessen.

4. Overvej plads-, vægt- og layoutgrænser

Fysisk størrelse kan i høj grad påvirke det bedste konvertervalg, især i kompakte elektroniske produkter.Ikke-isolerede konvertere foretrækkes ofte, hvor designet skal forblive lille, let og let at integrere på et printkort.Isolerede konvertere kan have brug for mere plads, fordi de normalt indeholder yderligere magnetiske og isoleringsrelaterede komponenter.Det disponible tavleareal og kabinetstørrelsen bør derfor gennemgås, inden der træffes en endelig beslutning.Dette trin sikrer, at den valgte konverter passer til produktdesignet realistisk.

5. Indstil et omkostningsmål for Power Stage

Budget er en anden nøglefaktor, når du vælger mellem isolerede og ikke-isolerede strømomformere.Ikke-isolerede designs koster normalt mindre, fordi de bruger færre dele og enklere strukturer.Isolerede konvertere kan øge materiale- og designomkostningerne på grund af tilføjede isoleringskomponenter og mere kompleks implementering.Det rigtige valg afhænger af, om applikationen prioriterer lave omkostninger eller ekstra elektrisk adskillelse.Dette trin hjælper med at balancere tekniske behov med produktprismål.

6. Match konverteren med slutapplikationen

Den endelige beslutning bør afspejle det reelle driftsmiljø og systemformål.En konverter, der bruges i industrielt, medicinsk udstyr eller højspændingsudstyr, kan have behov for isolering på grund af applikationens designkrav.En konverter, der bruges til indbygget DC-regulering i kompakt elektronik, kan have større gavn af en ikke-isoleret tilgang.At se på den fulde applikationskontekst hjælper med at undgå at vælge baseret på kun én faktor.Dette trin forbinder konvertertypen til praktisk systembrug.

7. Gennemgå langsigtet designfleksibilitet

Det er også nyttigt at tænke på fremtidige opgraderinger, systemudvidelser eller designgenbrug.En isoleret konverter kan tilbyde mere fleksibilitet, når separate jordforbindelser, flere udgange eller bredere systemændringer forventes senere.En ikke-isoleret konverter kan være det bedre valg, når designet er fast og optimeret til kompakt ydeevne.Planlægning af fremtidige behov kan reducere redesignarbejdet og forbedre systemets skalerbarhed.Dette sidste trin hjælper med at sikre, at konverteren forbliver egnet ud over den første version af produktet.

Konklusion

Den største forskel mellem isolerede og ikke-isolerede omformere er, om input og output er elektrisk adskilt.Isolerede konvertere giver bedre sikkerhed og beskyttelse, mens ikke-isolerede konvertere er enklere, mindre og mere effektive.Hver type har forskellige designs, der passer til specifikke spændings- og systembehov.At vælge den rigtige afhænger af sikkerhed, spændingsniveauer, størrelse, omkostninger og hvordan systemet vil blive brugt.
