JRC4558 OP-AMP Guide: Funktioner, applikationer og tilsvarende komponenter

Operationelle forstærkere (op-ampere) er de usungte helte i elektronikverdenen, der danner rygraden i utallige kredsløb og enheder.Blandt de mange tilgængelige muligheder fremtræder JRC4558 som en alsidig og pålidelig dobbelt op-amp, der er kendt for sin ekstraordinære ydelse inden for lyd, signalbehandling og videre.I denne artikel udforsker vi JRC4558s specifikationer, pin -konfiguration, funktioner, alternativer og applikationer, der tilbyder praktisk indsigt til dig.Uanset om du designer lydudstyr med høj tro, bygning af præcisionskredsløb eller udforskning af kreative elektroniske løsninger, lover JRC4558 tilpasningsevne og pålidelighed.Lad os grave i det tekniske vidunder, der gør denne op-amp til et betroet valg på tværs af forskellige domæner.

Katalog

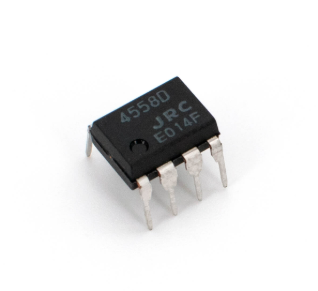

Oversigt over JRC4558

Historien om JRC4558 Angiver dig, da det fungerer som en foretrukken dobbeltoperativ forstærker.Dens lokkemåde ligger i den betydelige spændingsforstærkning og imponerende høj inputimpedans, som den tilbyder.Fremhævet fremtrædende i utallige lyd- og elektroniske kredsløb, kan denne siliciumbaserede integrerede kredsløb prale af tilpasningsevne, med pakker som SOP og dyppe forbedring af dens appel i pedalkredsløbsdesign.Blandt de lokkende specifikationer er en spændingsgevinst på 100DB, en indbydende inputimpedans på 5 megaohms og et fleksibelt strømforsyningsområde fra ± 4V til 18V.Disse attributter kombineret med overkommelige priser gør det mest attraktivt i øjnene på dem, der ved.

Med en standard 8-polet opsætning letter JRC4558 yndefuldt i komplekse kredsløb.Pin 8 er betegnet til den positive strømforsyningsindgang.Pin 4 henvender sig til den negative effektindgang.Outputstifter 1 og 7 deles mellem de to operationelle forstærkere.Invertering af input tildeles stifter 2 og 6. Ikke-inverterende input Find deres hjem på stifter 3 og 5. Styrket med intern kompensation og bemærkelsesværdig inputimpedans, hver operationelle forstærker sikrer en prisværdig ydelse under forskellige strømforsyningssituationer.

JRC4558 træder væk fra arketypen af ​​en ideel operationel forstærker, men alligevel leverer dens maksimale spændingsgevinst på 100DB og en dræbehastighed på 1,7V/μs passende den lofthøjde, der kræves til de fleste lyd- og signalbehandlingsopgaver.Dens evne til at producere højere udgangsspændinger over input dæmper det til applikationer, der spænder over forstærkere, komparatorer og integratorer.Friedrich i sin drift med en entydig +5V strømforsyning afsætter forsigtigt behovet for et -5V -modstykke, der gentager moderne tendenser til strømlinet, energieffektivt design.

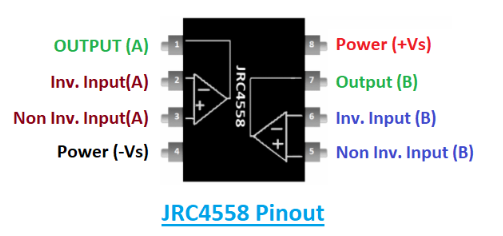

Pin layout

Pin nr.	Pin -navn	PIN -beskrivelse
1	Ud (a)	Output-pinen til op-amp a
2	Invertering af input (a)	Den inverterende inputstift på op-amp a
3	Ikke-inverterende input (A)	Den ikke-inverterende inputpind på op-amp a
4	Power (-vs)	Jord eller negativ forsyningsterminal
5	Reference	Den ikke-inverterende inputstift af op-amp B
6	Produktion	Den inverterende inputstift på op-amp B
7	Power (+vs)	Outputstiften af ​​op-amp B
8	+Vs	Positiv forsyningsterminal

Funktioner og specifikation

Funktion	Specifikation/detaljer
Spændingsforsyningsområde	± 5V til ± 15V
Båndbredde	3MHz
Antal operationelle forstærkere	To (dobbelt operationelle forstærkere i en enkelt pakke)
Integreret kredsløbsform	8-polet IC
Driftstemperaturområde	0 ° C til 70 ° C.
Slew rate	1,7V/µs
Signal spændingsforstærkning	Op til 100 dB
Tilgængelige pakker	8-polet SOP og dip pakker
Frekvenskompensation	Ikke påkrævet
Latch-up-problemer	Ingen
Nuværende forbrug	Lav
Strømforsyningskompatibilitet	Understøtter opsætninger af enkelt og dobbelt strømforsyning
Differentialspændingsområde	Bred rækkevidde med stor fælles mode indkvartering
Parametersporing	På tværs af specificerede temperaturområder
Fase og gevinst matchning	Sikret mellem forstærkere
Indgangstransistorer	Lav-støj
Koste	Betydeligt omkostningseffektiv
Målapplikationer	Bærbare og batteridrevne enheder
Pin -kompatibilitet	Industristandard;Kompatibel med LM358 og MC1458
Pålidelighed	Bevist i kommercielt udstyr og enheder

Ækvivalenter og alternativer

•NE5532

•LM158

•LM158A

•LM358

•LM358A

•LM2904

•LM2904Q

•LM4558

•LM74

Applikationer

Signalforstærkning

JRC4558 OP-AMP viser sin fleksibilitet på tværs af en række miljøer og tilpasser sig effektivt i bilsystemer for at forbedre signalforstærkning.Dens pålidelige ydelse vedvarer selv under de udfordrende betingelser for køretøjsdrift og sikrer en problemfri rejse.I jordhonerede systemer udmærker OP-AMP sig ved at tilbyde stabilitet og konsistens, hovedsageligt hvor præcision blandt forskellige komponenter søges.Du kan være fortrolig med sondringerne mellem lignende op-ampere og erkende, at opnåelse af en sådan pålidelighed ofte involverer omhyggeligt at vælge komponenter, der er egnet til specifikke operationelle indstillinger.

Bærbar teknologi

Integrering af JRC4558 i bærbare enheder bringer fordelen ved lavt strømforbrug, en funktion, der udvider batteriets levetid og tapper i forbrugernes ønsker for nemheds skyld og udholdenhed.Det er robust håndtering af signalopgaver, mens det vedligeholdelse af energieffektivitet tjener påskønnelse fra dig, der fokuserer på at raffinere bærbar teknologi.Enheder som digitale signalprocessorer udnytter OP-AMPs overlegne integrationsfunktioner, og blandes problemfrit funktionalitet med innovation.

Prøve og holde kredsløb

JRC4558 finder sin niche i prøve og holder kredsløb, nøglen i analog-til-digital konverteringsprocesser, der understøtter moderne kommunikation.Denne OP-AMPs ekstraordinære design letter præcision og minimal signalforvrængning, aspekter, som du kan værdsætte, når du stræber efter nøjagtighed i signalbehandlingsarbejde.Dette sikrer, at livline for digital kommunikation forbliver uforstyrret.

Sikkerhedssystemer

Inden for indtrængen alarmer skiller JRC4558 sig ud for sin følsomhed og lydhørhed over for miljøændringer.Du kan værdsætte komponenter, der sikrer minimal vedligeholdelse og opretholder deres årvågenhed mod uautoriseret adgang.Kredsløbets brødbræt-venlige natur tilskynder til let prototype og optimering og hjælper dig i din søgen efter pålidelige løsninger.

Lyd og multimedia

I en verden af ​​lydblandere og optagere imødekommes efterspørgslen efter høj-tro-lyd af JRC4558, der spiller en uvurderlig rolle i at berige den auditive oplevelse.Du kan ofte understrege op-AMP's rolle i lydforbedring og omdanne svage lydsignaler til artikulerede output.Dens relevans strækker sig til DVD -afspillere og understreger dens indflydelse i underholdningsteknologi ved at tilbyde en fængslende lytteoplevelse.

Funktionelt kredsløb

Ud over disse specifikke anvendelser hævder JRC4558 sin rolle i håndværksfunktionsgeneratorer, komparatorer og instrumenteringskredsløb, der illustrerer dens tilpasningsevne.Timere og multivibratorer med lang varighed drager også fordel af op-AMP's stabilitet og nøjagtighed.Du kan finde opfyldelse i JRC4558s evne til at tilbyde omfattende løsninger på tværs af forskellige kredsløbsdesign, hvilket muliggør strømlinede tilgange til komplekse integrerede systemer.

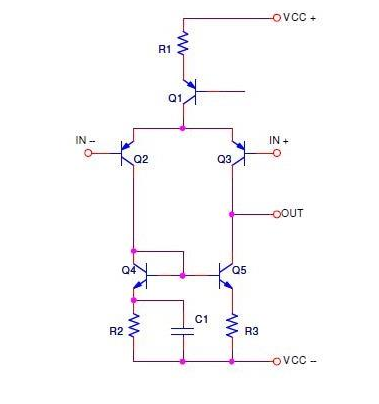

Intern inputstadium

I den indledende fase af inputkonfigurationen samarbejder et langhalet par (LTP) differentialforstærker med et aktuelt spejl, en opsætning, der er bredt fejret for sin adeptness til at opretholde og forbedre fidelityen af ​​indgangssignaler.Denne samling integrerer komponenter som Q1, Q2, Q3, Q4, Q5, R1, R2, R3 og C1 for at fremme afbalanceret signalbehandling, hvilket skaber et fundament af præcision i den elektroniske verden, hvor udsving og forstyrrelser kan sky datatolkning.

Langhale par (LTP) Differentialforstærker

Essensen af ​​LTP -differentieringsforstærkeren ligger i dens konfiguration med perfekt matchede transistorer, Q1 og Q2.Denne synkronitet er aktiv i minimering af almindelig tilstand, som ofte hjemsøger elektroniske systemer med høj præcision, hvilket mindsker signalklarheden.Ved at holde disse transistorer identiske reducerer forstærkeren ikke kun støj, men hæver også båndbredde, hvilket kulminerer med en øget ydelse, der afspejler din intention.

Nuværende spejlimplementering

Involvering af komponenterne Q3, Q4 og R1, fungerer det aktuelle spejl som en nøglemekanisme til at levere stabil strøm til det differentielle par.Den urokkelige nuværende bidrager til forstærkerens linearitet, hvilket alvorligt påvirker dens operationelle pålidelighed på tværs af forskellige belastningsscenarier.Spejlets arkitektur påvirker markant etablering af et pålideligt biaspunkt for LTP, hvilket styrker stabilitet i stabiliteten og sikrer forstærkerens konsistente effektivitet.

Kapacitiv elementintegration

Kondensatoren C1 er dygtigt inkorporeret i dette system, der harmoniseres med resistive elementer R2 og R3 for at tilstrækkeligt styre frekvensrespons.Ved ikke at vælge værdierne af disse komponenter mindskes de skadelige virkninger af parasitiske kapacitanser, hvilket begrænser svingninger, der kan destabilisere forstærkeren.Denne strategiske tilgang hjælper med at afværge signalforvrængning, hvilket opretholder en uberørt signalrute gennem forskellige frekvensområder.

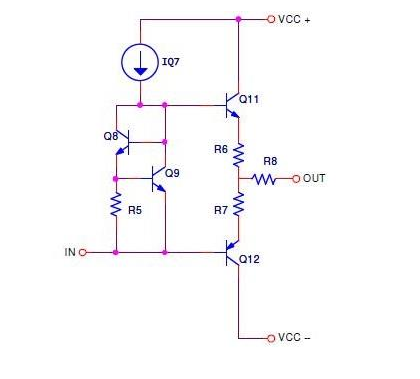

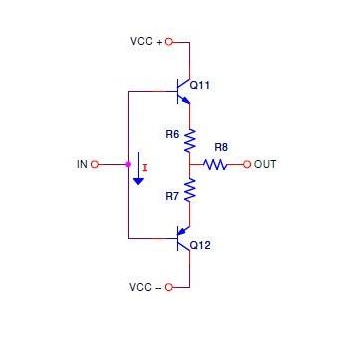

Outputstadium

I det avancerede design af outputstadiet skiller VBE-multiplikatoren sig ud for sin bemærkelsesværdige rolle i justering af biasstrømmen i klassen AB Push-Pull Emitter-tilhængerforstærker.Dette vigtigste element sikrer, at forstærkeren opfylder krav til høje strøm, en opgave ofte påvirket af ingeniørfinesse.Du kan ofte støde på udfordringer som crossover -forvrængning, der opstår som følge af temperaturændringer eller komponentvariabilitet.Erfaringen viser, at det at gøre præcise justeringer i designfasen i høj grad kan lindre disse udfordringer.

En klassisk model, JRC4558, fungerer inden for et outputområde, der typisk forbliver omkring 1,5 V lavere end forsyningsspændingen.I betragtning af denne faktor er dynamisk til at forbedre den samlede ydeevne.I forbindelse bidrager outputmodstande R6, R7 og R8 bemærkelsesværdigt til systemintegritet.Disse komponenter letter ikke kun den aktuelle balance, men fremmer også termisk stabilitet.Deres funktion til at forhindre skadelig direkte belastning mellem transistorer gennemsnit potentielle ineffektiviteter eller skader.

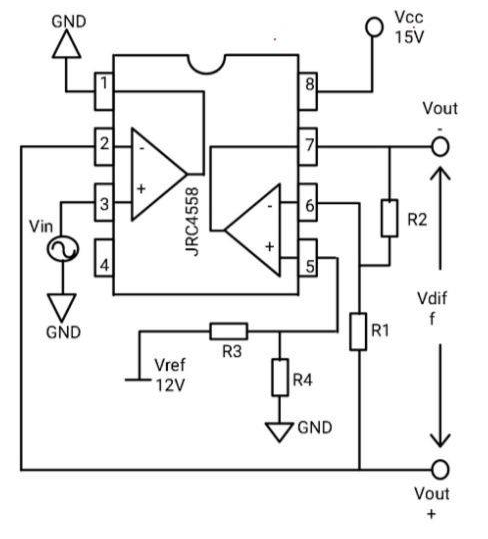

Operationel af JRC4558 op-AMP

De forskellige muligheder for JRC4558 OP-AMP manifesterer gennem dens funktioner såsom amplifikation, integration og differentiering.Det viser sig meget kompatibelt med enkeltspændingssystemer, der ofte vises i transduceropsætninger og DC-amplifikationsblokke sammen med andre analoge kredsløb.Dens kapacitet til differentiel amplifikation skiller sig ud og omdanner i stand til at omdanne et enkelt input til en differentiel output.Denne transformation opnås gennem omhyggelige kredsløbsdesign, der sikrer overlegen linearitet.

I faktiske scenarier involverer opsætningen dobbelt primære forstærkere.En forstærker fungerer som en buffer og producerer VOUT+.Samtidig vender den anden forstærker indgangssignalet og genererer vout- mod et 12V benchmark.Dette producerer en differentiel output, VDIFF, bestemt af specifikke spændingsområder, beregnet ved hjælp af forud etablerede ligninger.Sådanne metoder sikrer præcis kontrol over outputsignaler, hvilket viser deres anvendelighed i nøjagtig signalbehandling.

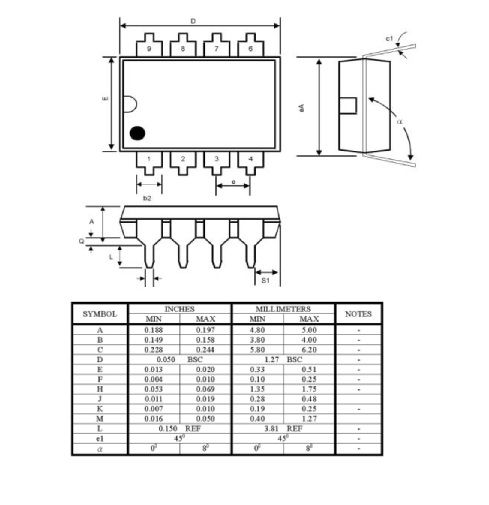

Dimensionelle detaljer om JRC4558

Konklusion

JRC4558 operationelforstærker står som en hjørnesten i elektronikverdenen, der er fejret for sin alsidighed, pålidelighed og enestående ydelse på tværs af forskellige anvendelser.Fra lydbehandling til præcisionssignalhåndtering leverer denne dobbelte op-amp den bemærkelsesværdige tilpasningsevne, hvilket gør det til et pålideligt valg for dig.Dens robuste specifikationer, drift af lav støj og overkommelige priser understreger dens vedvarende appel i en række innovative design.Uanset om det forbedres lydkvaliteten, sikrer stabil signalforstærkning eller driver kreative elektroniske løsninger, er JRC4558 fortsat en aktiv komponent, der bygger bro mellem kløften mellem enkelhed og sofistikering i elektroniske kredsløb.
