LC4384C-75FTN256C: High-Performance CPLD til effektiv digital logik og applikationer med lav effekt

LC4384C-75FTN256C er en kraftfuld programmerbar logisk enhedsdel af ISPMACH 4000C-serien og designet til projekter, der har brug for smarte digitale løsninger med lav effekt.Denne enhed er alsidig med sine 384 makroceller og 192 input/output pins, og den fungerer på lav effekt, hvilket gør den effektiv.Denne vejledning vil udforske enhedens nøglefunktioner, tekniske detaljer og anvendelser, der viser, hvordan den forbedrer ydeevnen og effektiviteten af ​​digitale systemer.

Katalog

LC4384C-75FTN256C Beskrivelse

De LC4384C-75FTN256C er en højtydende kompleks programmerbar logikenhed (CPLD) fra Lattice Semiconductor, der hører til ISPMACH 4000C-familien.Det er designet til at imødekomme applikationer, der kræver fleksible digitale logiske løsninger med et strengt fodaftryk med lav effekt.Enheden har 384 makroceller og 192 input/output pins, som giver betydelig alsidighed til forskellige designbehov.Dens programmerings- og operationelle kernespænding varierer fra 1,65V til 1,95V, hvilket sikrer effektiv strømstyring.Nøglepræstationsmetrikker for LC4384C-75FTN256C inkluderer en forplantningsforsinkelse på 7,5 ns og en driftsfrekvens, der kan nå op til 168 MHz.Denne kombination af hastighed og lydhørhed gør den ideel til højhastighedsdatabehandlingsapplikationer.Enheden understøtter flere I/O-standarder, såsom 3,3V, 2,5V og 1,8V LVCMO'er, med 5V-tolerante input til at imødekomme en bred vifte af signalniveauer.Hver makrocell forbedres med individuelle kontroller til ur, nulstilling, forudindstillet og ur -aktivering, hvilket tillader præcis styring af logiske operationer.

Hvis du ønsker at tilføje pålidelige, effektive og højtydende logiske enheder til dine produkter, er LC4384C-75FTN256C et godt valg.Og hvis du overvejer at placere en bulkordre, vil du være i stand til at drage fuld fordel af, hvad denne avancerede teknologi har at tilbyde til dine applikationer.

LC4384C-75FTN256C CAD-modeller

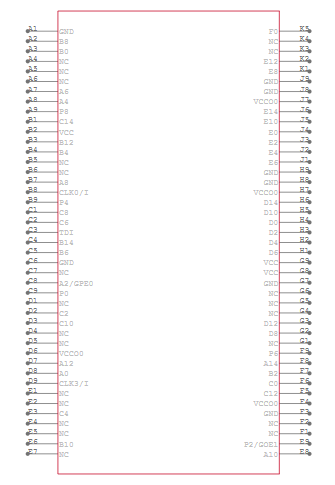

LC4384C-75FTN256C Symbol

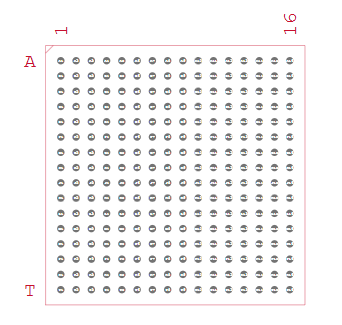

LC4384C-75FTN256C fodaftryk

LC4384C-75FTN256C 3D-model

LC4384C-75FTN256C-funktioner

• Høj ydeevne: LC4384C-75FTN256C fungerer med en imponerende maksimal frekvens på op til 178,57 MHz, kombineret med en lav forplantningsforsinkelse på 7,5 ns.Dette sikrer hurtige databehandlingsfunktioner og hurtige responstider for højhastigheds digitale miljøer.

• In-system-programmerbarhed (ISP): Denne enhed understøtter programmering i systemet gennem en IEEE 1532-kompatibel grænseflade.Denne funktion giver mulighed for lette firmwareopdateringer direkte på kredsløbet uden behov for fjernelse af enheder, forenkling af vedligeholdelse og opgraderinger.

• Forbedrede makroceller: Udstyret med 384 makroceller, der hver er i stand til uafhængig ur, nulstilling, forudindstilling og ur muliggør kontrol.Denne ordning giver omfattende fleksibilitet og præcision i styring af komplekse logiske operationer til tilpassede digitale logiske design.

• Alsidig I/O -support: CPLD kan prale af 192 input/output -stifter, der er kompatible med flere spændingsstandarder, inklusive 3,3V, 2,5V og 1,8V LVCMO'er.Det understøtter også 5V-tolerante input, hvilket forbedrer kompatibiliteten med ældre ældre systemer og forskellige digitale økosystemer.

• Lavt strømforbrug: Det er designet til at fungere effektivt inden for et kernespændingsområde fra 1,65V til 1,95V, hvilket gør det til et fremragende valg til applikationer, hvor effekteffektivitet er påkrævet.Dette lavt effektforbrug hjælper med at minimere termisk output og forbedring af systemets pålidelighed.

LC4384C-75FTN256C-blokdiagram

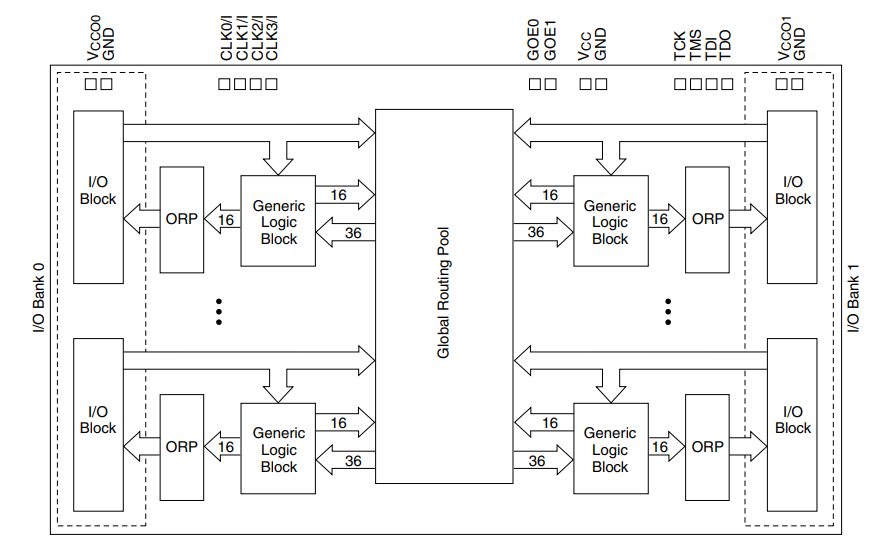

De LC4384C-75FTN256C-blokdiagram viser den interne struktur af en programmerbar logikenhed.Det er organiseret omkring en central global routingpool (GRP), der forbinder alle dele af enheden, hvilket sikrer hurtig og fleksibel kommunikation mellem komponenter.På hver side af diagrammet er der I/O -banker (I/O Bank 0 og I/O Bank 1), der håndterer input- og outputsignaler til og fra enheden.Disse banker er forbundet til udgangsrutingpools (ORP), der styrer strømmen af ​​data mellem I/O -blokke og de generiske logiske blokke (GLBS).De generiske logiske blokke (GLBS) er de vigtigste behandlingsenheder, der udfører logiske operationer.De er knyttet til ORP'erne til input og output og forbundet til GRP til kommunikation med andre GLB'er, hvilket gør det muligt at oprette komplekse logiske funktioner.Øverst viser diagrammet ur- og kontrolindgange til styring af timing og enhedsdrift, herunder flere ursignaler og JTAG -input til programmering og test.Diagrammet illustrerer, hvordan enheden er designet til fleksibel logikimplementering med højhastighedsforbindelser og effektiv signalruting.

LC4384C-75FTN256C-specifikationer

Type	Parameter
Fabrikant	Gitter Semiconductor Corporation
Serie	ISPMACH® 4000C
Emballage	Bakke
Delstatus	Forældet
Programmerbar type	I systemprogrammerbar
Forsinkelsestid TPD (1) Max	7,5 ns
Spændingsforsyning - intern	1,65V ~ 1,95V
Antal logiske elementer/blokke	24
Antal makroceller	384
Antal I/O.	192
Driftstemperatur	0 ° C ~ 90 ° C (TJ)
Monteringstype	Overflademontering
Pakke / sag	256-lbga
Leverandørenhedspakke	256-ftbga (17x17)
Basisproduktnummer	LC4384

LC4384C-75FTN256C Generisk logisk blok

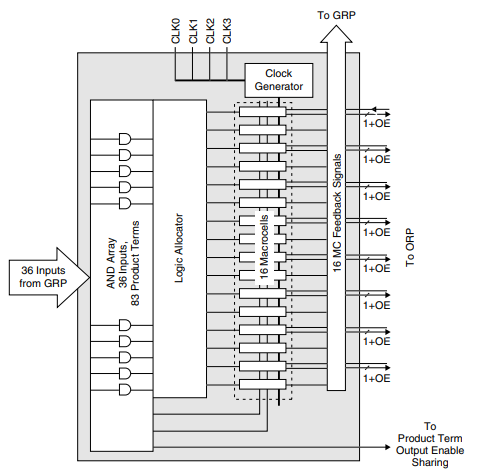

De Generisk logisk blok (GLB) af LC4384C-75FTN256C processer logiske operationer ved hjælp af et fleksibelt og effektivt design.Den modtager 36 input fra Global Routing Pool (GRP), som kombineres ved hjælp af en og matrix til form 83 produktbetingelser.Disse produktbetingelser er grundlæggende logiske kombinationer, der administreres af en logisk tildeling.Logikallokatoren distribuerer disse produktbetingelser til 16 makroceller, som er de vigtigste behandlingsenheder.Disse makroceller udfører logiske funktioner, herunder kombinations- og sekventielle operationer.De synkroniseres af en urgenerator ved hjælp af fire ursignaler (CLK0 til CLK3), hvilket tillader præcis timingkontrol.Hver makrocell kan sende sin output tilbage til GRP eller til output routingpoolen (ORP) for yderligere behandling.De understøtter feedback til implementering af komplekse tilstandsmaskiner og sekventielle kredsløb.GLB's design er meget fleksibelt, hvilket muliggør komplekse logiske funktioner med effektiv routing og timingkontrol, der er egnet til avancerede digitale design.

LC4384C-75FTN256C Macrocell

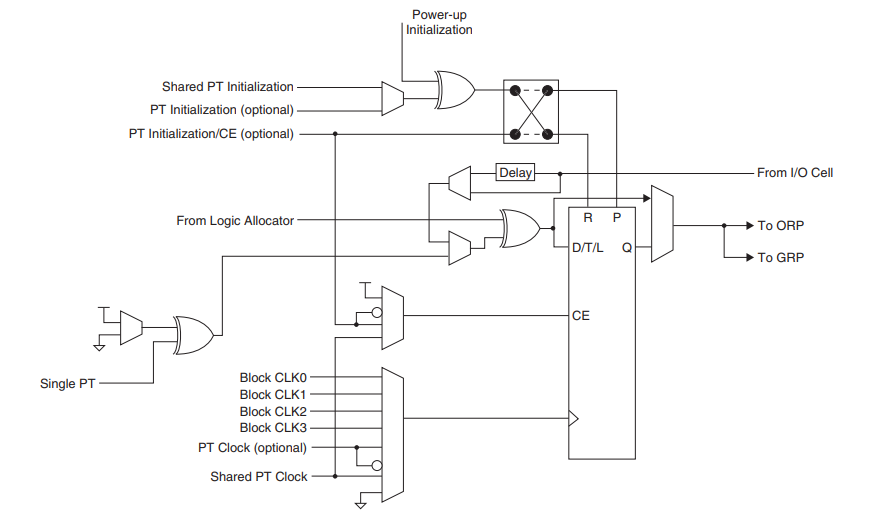

De Macrocell af LC4384C-75FTN256C er designet til fleksibel og effektiv logikbehandling.Den modtager input fra logikallokatoren og kan initialisere ved hjælp af forskellige metoder, herunder delt PT-initialisering og power-up initialisering, hvilket sikrer en kendt starttilstand.Macrocellen understøtter flere urkilder, såsom blokur (CLK0 til CLK3), PT -ur og delt PT -ur, med et ur -multiplexer, der vælger den passende kilde til præcis timingkontrol.I sin kerne fungerer en D/T/L-flip-flop i forskellige tilstande, D (data), T (skift) eller L (Latch) og har et ur Enable (CE) input til betinget ur.Output fra Macrocell kan dirigeres til Output Routing Pool (ORP) for eksterne forbindelser eller Global Routing Pool (GRP) til intern feedback, hvilket muliggør komplekse logiske funktioner og effektiv signalruting.Et forsinkelseselement sikrer korrekt timing og signaljustering, hvilket gør Macrocell meget tilpasningsdygtig til avancerede digitale design.

LC4384C-75FTN256C-applikationer

Digitale logiske applikationer

Denne CPLD udmærker sig i håndtering af brugerdefinerede logiske funktioner, såsom tilstandsmaskiner og limlogik, hvilket giver en fleksibel løsning til at skabe skræddersyede digitale grænseflader og veje.Dens evne til at styre komplekse logiske kredsløb effektivt gør det til et primært valg at strømline hardware -funktionaliteter.

Mikrokontroller og system-on-chip (SOC) design

LC4384C-75FTN256C forbedrer mikrocontroller-systemer ved at tilbyde yderligere logik til understøttelse af øget funktionalitet.Det kan tjene som en komponent i SOC -design, hvor integration af flere enheder på en enkelt chip er nødvendig, hvilket hjælper med at reducere de samlede systemomkostninger og strømforbrug.

Indlejrede systemer

Med sin in-system-programmerbarhed og multi-spænding I/O-kapaciteter er denne enhed perfekt egnet til indlejrede systemer.Det giver mulighed for on-the-fly-opdateringer og systemjusteringer uden behov for omfattende driftstider, hvilket gør det ideelt til applikationer, der kræver høj pålidelighed og tilpasningsevne.

Industrielle kontrolsystemer

I industrielle miljøer bidrager LC4384C-75FTN256C til automatisering og processtyring.Dets robuste design sikrer pålidelig drift under udfordrende forhold, hvilket gør det til en værdifuld komponent til styring af komplekse industrielle processer og maskiner.

Automotive Electronics

Enhedens lavt strømforbrug og højhastighedsdatahåndteringsfunktioner gør det til et fremragende valg til Automotive Electronics.Det bruges i applikationer, der spænder fra køretøjskontrolenheder til avancerede infotainment -systemer, hvilket hjælper med at forbedre både ydelses- og sikkerhedsfunktioner i moderne køretøjer.

Video- og billedbehandling

Takket være sin evne til at behandle højhastighedssignaler effektivt bruges LC4384C-75FTN256C også i video- og billedbehandlingsopgaver.Det understøtter aktiviteter såsom videoskalering, filtrering og formatkonvertering til multimedieapplikationer og -enheder.

LC4384C-75FTN256C lignende dele

• LC4384V-10FT256I

• LC4384V-35FN256C

• LC4256ZE-5TN100C

LC4384C-75FTN256C fordele

Ikke-flygtig konfiguration

Denne CPLD drager fordel af intern ikke-flygtig hukommelse, hvilket letter øjeblikkelig funktionalitet ved power-up uden afhængighed af eksterne konfigurationskilder.Denne iboende kapacitet forenkler ikke kun den overordnede designproces ved at eliminere behovet for yderligere ikke-flygtige hukommelseskomponenter, men øger også systemets pålidelighed ved at reducere potentielle fejlpunkter.

Deterministisk timing

Enheden tilbyder ensartede og forudsigelige forplantningsforsinkelser, en fordel for applikationer, der kræver præcis timingkontrol.Denne deterministiske timing sikrer, at alle logiske operationer synkroniseres nøjagtigt, hvilket gør LC4384C-75FTN256C ideel til styring af timing-følsomme opgaver i digitale kredsløb.

Forenklet designproces

I modsætning til FPGA'er, der kan kræve kompleks programmering og konfiguration, kan LC4384C-75FTN256C prale af en mere ligetil designtilgang.Dens centraliserede logiske arkitektur letter lettere implementering af kontrollogik og statsmaskiner, reducerer udviklingstiden og forenkler læringskurven.

Strømeffektivitet

LC4384C-75FTN256C er designet til lavt strømforbrug og fungerer effektivt inden for et kernesspændingsområde fra 1,65V til 1,95V.Denne effekteffektivitet gør den velegnet til batteridrevet eller strømfølsomme applikationer, hvilket hjælper med at udvide enhedens levetid og reducere energiomkostningerne.

Robuste I/O -kapaciteter

Med 192 programmerbare I/O-stifter, der understøtter flere spændingsstandarder, giver LC4384C-75FTN256C omfattende grænsefleksibilitet.Denne kapacitet giver den mulighed for let at integrere med en række digitale og analoge komponenter, hvilket forbedrer dens anvendelighed på tværs af flere platforme og teknologier.

Højhastighedsydelse

Evnen til at operere ved frekvenser op til 178,57 MHz muliggør LC4384C-75FTN256C til at håndtere højhastighedsdatabehandling og gennemstrømningskrav.Dette gør det til et fremragende valg til applikationer, der involverer hurtig datamanipulation og krav til realtidsbehandling.

LC4384C-75FTN256C Emballagedimensioner

Emballagedimensioner til LC4384C-75FTN256C:

Parameter	Dimension (mm)
Kropsstørrelse	17 x 17
Ball pitch	0,8
Boldtælling	256

LC4384C-75FTN256C Producent

Lattice Semiconductor Corporation, der er baseret i Hillsboro, Oregon, er producenten af ​​LC4384C-75FTN256C, en fremtrædende FPGA (feltprogrammerbar portarray) -komponent, der er kendt for sin konfigurerbarhed og alsidighed i forskellige applikationer.Etableret i 1983 har Lattice Semiconductor skåret en niche i halvlederindustrien ved at specialisere sig i lav effekt, lille formfaktor og tilpasselige løsninger, der imødekommer en lang række markedsbehov, fra elektronik til industrielle applikationer.LC4384C-75FTN256C, en del af deres omfattende produktopstilling, illustrerer deres engagement i at levere avancerede programmerbare logiske enheder, der understøtter komplekse digitale systemer med fokus på innovation og effektivitet.

Konklusion

LC4384C-75FTN256C viser Lattice Semiconductors dedikation til innovativ og effektiv teknologi inden for halvlederfeltet.Denne enhed er udstyret til detaljerede designopgaver med dens fleksible input/outputmuligheder og avancerede interne strukturer.Det er perfekt til brug på forskellige områder som industrielle systemer, bilelektronik og videobehandling, fordi den behandler data hurtigt og let kan tilpasses til forskellige behov.Denne guide fremhæver enhedens evne til at håndtere komplekse digitale opgaver glat og forbedre den samlede systemfunktionalitet, hvilket viser, at det er et vigtigt værktøj i programmerbare logiske enheder.

Datablad PDF

LC4384C-75FTN256C Datablad:

ISPMACH 4000V, B, C, Z Family.pdf
