LGA vs BGA sammenligningsguide til elektronisk systemdesign

I denne artikel lærer du de vigtigste forskelle mellem LGA (Land Grid Array) og BGA (Ball Grid Array) pakker.Du vil forstå, hvordan hver pakke er bygget, hvordan den forbindes til PCB'en, og hvor den er almindeligt brugt.Indholdet sammenligner også deres struktur, ydeevne og praktiske fordele og ulemper.Til sidst vil du vide, hvordan du vælger den rigtige pakke baseret på dine designbehov.

Katalog

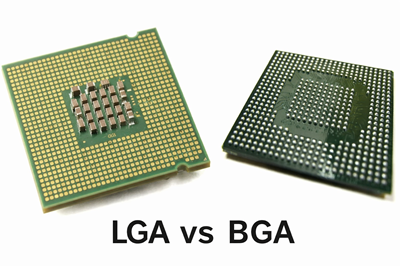

Figur 1. Oversigt over LGA vs BGA

Hvad er LGA (Land Grid Array)?

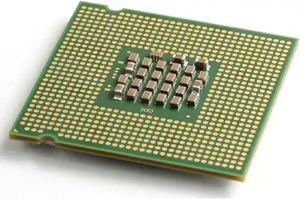

Figur 2. LGA-pakke

LGA (Land Grid Array) er en type IC-pakke, hvor flade ledende puder, kaldet landområder, er placeret på bunden af komponenten i stedet for stifter eller loddekugler.Disse lande kommer i kontakt med fjederbelastede stifter i en sokkel på printkortet, hvilket skaber en elektrisk forbindelse uden permanent lodning.Dette design er meget udbredt i CPU'er og højtydende processorer, fordi det tillader nem installation og udskiftning.Pakken i sig selv indeholder ikke loddeelementer, så den endelige forbindelse er defineret af socket-interfacet i stedet for chippen.Denne struktur forenkler også visuel inspektion, da kontakterne er tilgængelige på overfladen.

Hvad er BGA (Ball Grid Array)?

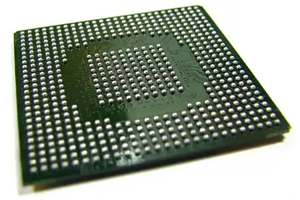

Figur 3. BGA-pakke

BGA (Ball Grid Array) er en overflademonteret pakke, der bruger en række små loddekugler på undersiden af chippen til at danne elektriske forbindelser.Under samlingen smelter disse loddekugler i en reflow-proces og binder direkte til puderne på printkortet, hvilket skaber permanente samlinger.Denne pakkemetode muliggør et kompakt layout med et stort antal sammenkoblinger i et lille fodaftryk.BGA-pakker bruges almindeligvis i højdensitetselektronik såsom smartphones, GPU'er og indlejrede systemer.Loddekuglerne hjælper også med at fordele mekanisk belastning over pakken under drift.

LGA vs BGA: Fysiske og strukturelle forskelle

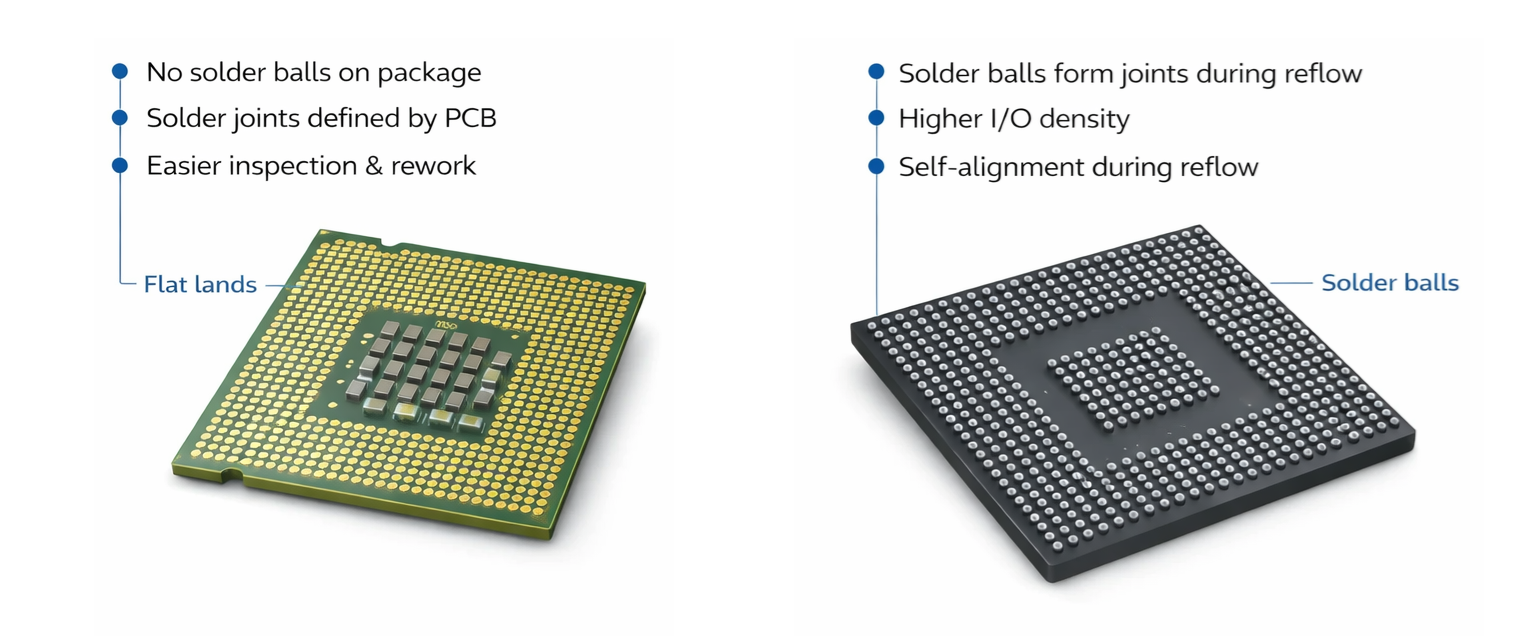

Figur 4. Strukturel sammenligning

LGA-pakker bruger flade metalliske områder arrangeret i et gitter på undersiden af chippen, som flugter med tilsvarende stifter i en sokkel.Disse pakker kræver et mekanisk tilbageholdelsessystem, såsom en fatning og låsemekanisme, for at opretholde pålideligt kontakttryk.Fraværet af loddekugler betyder, at chippen ikke binder sig direkte til PCB'et, hvilket gør den aftagelig og genanvendelig.Layoutet er defineret af synlige kontaktpuder, der er tydeligt synlige og tilgængelige for inspektion.I modsætning hertil afhænger monteringsmetoden af ​​præcis justering i soklen i stedet for loddefastgørelse.Som det ses på figuren, adskiller den flade og ensartede pudeoverflade LGA fra andre pakketyper.

BGA-pakker har på den anden side en række loddekugler, der fungerer som både elektriske forbindelser og mekaniske ankre.Disse loddekugler er på forhånd fastgjort til pakken og smelter under reflow-processen for at danne permanente samlinger med printkortet.I modsætning til LGA er BGA-komponenter monteret direkte på kortet uden en sokkel, hvilket gør dem ikke-aftagelige uden specialiseret omarbejdningsudstyr.Forbindelserne er skjult under pakken, hvilket gør visuel inspektion mere udfordrende.Gitteret af loddekugler giver også mulighed for snævrere afstand og højere pin-antal inden for samme fodaftryk.Som vist på figuren adskiller de hævede sfæriske kontakter klart BGAs struktur fra LGA's flade områder.

LGA vs BGA: Termisk og elektrisk ydeevne

Ydeevne Aspekt	LGA (Land Grid Array)	BGA (Ball Grid Array)
Termisk Dissipation	Varmeoverførsel afhænger af stikkontakten og kølepladens effektivitet;lidt mindre direkte termisk vej	Direkte lodning tilslutning til PCB forbedrer varmeledning og spredningseffektivitet
Termisk Modstand (θJA)	Typisk højere på grund af grænsefladelag mellem pakke og PCB	Lavere termisk modstand på grund af direkte fastgørelse og bedre varmestrømningsvej
Varme Fordelingsensartethed	Kan være ujævn varmeoverførsel afhængig af kontakttrykfordeling	Mere ensartet varmefordeling over loddesamlinger og PCB
Signalintegritet	Lidt længere signalvej gennem stikket kan introducere impedansvariation	Kort, direkte forbindelser reducerer signaltab og forbedrer integriteten
Parasitisk Induktans	Højere pga sokkelstifter og kontaktgrænseflade	Lavere pga kompakte loddekugleforbindelser
Elektrisk Modstand	Varierer alt efter på kontakttryk og renhed af fatningsstifter	Lav og stabil på grund af permanente metallurgiske loddesamlinger
Strømforsyning Effektivitet	Godt men afhængig af fatningskvalitet og stiftkontaktkonsistens	Mere effektiv på grund af veje med lav impedans og stabile forbindelser
Højfrekvent Ydeevne	Kan opleve mindre signalforringelse ved meget høje frekvenser	Bedre egnet til RF- og højhastighedsdesign på grund af minimal signalvejlængde
Elektromagnetisk Ydeevne	Lidt højere EMI-risiko på grund af længere sammenkoblingsveje	Lavere EMI pga kompakt layout og kortere elektriske sløjfer
Pålidelighed Under belastning	Ydeevne kan evt varierer over tid på grund af slid eller forurening i stikkontakter	Meget stabil ydeevne over tid på grund af faste loddesamlinger

Fordele og ulemper ved LGA

Fordele ved LGA

• Tillader nem installation og udskiftning uden lodning, hvilket gør den ideel til opgraderbare systemer.

• Forenkler inspektion og vedligeholdelse, da kontakter er synlige og tilgængelige.

• Reducerer risikoen for emballageskade under håndtering, fordi der ikke er skrøbelige stifter på chippen.

• Understøtter høje pin-tal, samtidig med at den mekaniske pålidelighed bibeholdes gennem fatningsdesign.

Ulemper ved LGA

• Kræver en sokkel, hvilket øger de samlede systemomkostninger og kortets kompleksitet.

• Kontaktpålidelighed afhænger af ensartet tryk og fatningstilstand.

• Større mekanisk fodaftryk sammenlignet med direkte monterede pakker.

• Modtagelig for forbindelsesproblemer, hvis der opstår kontaminering eller fejljustering.

Fordele og ulemper ved BGA

Fordele ved BGA

• Muliggør meget høj I/O-densitet i et kompakt fodaftryk til moderne elektronik.

• Giver stærke mekaniske og elektriske forbindelser gennem loddesamlinger.

• Forbedrer den elektriske ydeevne med kortere signalveje og lavere induktans.

• Understøtter effektiv termisk overførsel gennem direkte PCB-fastgørelse.

Ulemper ved BGA

• Svært at inspicere loddesamlinger, da de er skjult under pakken.

• Kræver specialudstyr til montage- og omarbejdningsprocesser.

• Ikke let at udskifte, når først loddet på printet.

• Produktionsfejl som f.eks. loddehuller eller brodannelse kan være sværere at opdage.

Hvordan vælger man mellem LGA- og BGA-pakker?

1. Definer servicevenlighedskrav

Hvis dit produkt kræver lette opgraderinger eller feltudskiftning, er LGA typisk mere velegnet, fordi det tillader ikke-permanent installation.Dette er især vigtigt i systemer som stationære computere eller servere, hvor komponenter muligvis skal udskiftes.BGA er derimod beregnet til permanent montering og er ikke designet til hyppig udskiftning.Overvej, hvor ofte vedligeholdelse eller opgraderinger vil finde sted i løbet af produktets livscyklus.Valg baseret på servicevenlighed hjælper med at reducere langsigtede driftsomkostninger og nedetid.

2. Evaluer størrelse og pladsbegrænsninger

Til kompakte enheder såsom smartphones eller indlejrede systemer foretrækkes BGA ofte på grund af dets mindre fodaftryk og højere tæthed.LGA kræver ekstra plads til stikkontakter og mekaniske fastholdelsessystemer, hvilket kan øge kortstørrelsen.I design med begrænset plads er minimering af fodaftryk godt for produktets overordnede formfaktor.BGA muliggør strammere layouts og mere effektiv udnyttelse af PCB-området.Dette trin sikrer, at dit pakkevalg stemmer overens med fysiske designbegrænsninger.

3. Overvej produktionskapaciteter

Din tilgængelige monteringsproces spiller en stor rolle i pakkevalg.BGA kræver kontrolleret reflow-lodning og inspektionsværktøjer såsom røntgensystemer, som muligvis ikke er tilgængelige i alle produktionsopsætninger.LGA derimod forenkler montagen ved at bruge fatninger i stedet for lodning.Vurder, om din produktionslinje kan understøtte kompleksiteten af ​​BGA-montage.Ved at matche pakketypen med produktionskapacitet undgås produktionsrisici.

4. Analyser præstationskrav

Højhastigheds- og højfrekvente applikationer drager ofte fordel af BGA på grund af kortere elektriske veje og bedre signalintegritet.LGA kan stadig understøtte højtydende applikationer, men afhænger af sockets kvalitet og design.Hvis din applikation involverer krævende elektrisk ydeevne, bliver pakkevalget vigtigt.Overvej faktorer som signalhastighed, støj og strømforsyningsstabilitet.Dette sikrer optimal ydeevne til din specifikke brugssag.

5. Vurder omkostningsbegrænsninger

Budgetovervejelser omfatter både komponent- og systemomkostninger.LGA kan øge omkostningerne på grund af stikkontakter og mekaniske dele, mens BGA kan reducere boardets kompleksitet, men øge produktionsomkostningerne.De samlede omkostninger bør omfatte montering, test og potentiel efterbearbejdning.Evaluer afvejningen mellem forudgående og langsigtede omkostninger.At vælge den rigtige balance hjælper med at bevare rentabiliteten og skalerbarheden.

6. Bestem pålidelighedsbehov

Til applikationer udsat for vibrationer, termisk cykling eller barske miljøer giver BGA ofte stærkere mekanisk stabilitet på grund af loddede forbindelser.LGA er afhængig af mekanisk tryk, som kan være mindre robust under ekstreme forhold.Kravene til pålidelighed varierer afhængigt af industrien, såsom bilindustrien eller industriel elektronik.Overvej miljømæssige stressfaktorer, når du vælger pakken.Dette trin sikrer langsigtet holdbarhed og produktpålidelighed.

Anvendelser af LGA- og BGA-pakker

Eksempler på LGA-komponenter

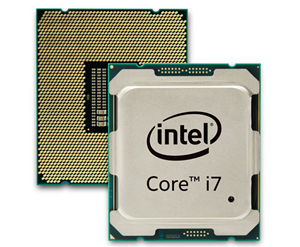

Figur 5. Eksempler på LGA-komponenter

• Desktop og server CPU'er - Mange processorer, såsom Intel Core og Xeon-serien, bruger LGA-emballage til socket-baseret installation.Dette gør det muligt at opgradere eller udskifte CPU'er uden lodning.Designet understøtter høje pin-tal, der kræves til komplekse behandlingsopgaver.Det er meget udbredt i personlige computere og datacentre.

• Network Interface Controllere - Visse Ethernet-controllere anvender LGA-pakker for at tillade modulær integration på bundkort.Dette hjælper med at forenkle vedligeholdelse og udskiftning af netværkshardware.Pakken understøtter stabile elektriske forbindelser til højhastighedsdataoverførsel.Det er almindeligt forekommende i virksomhedens netværksudstyr.

• Power Management IC'er - Nogle strømstyringsenheder bruger LGA til pålidelig kontakt og termisk ydeevne.Det flade pudedesign sikrer ensartet forbindelse med printkortet eller soklen.Disse komponenter bruges i spændingsregulering og strømfordelingssystemer.Deres design understøtter effektiv integration på systemniveau.

• RF moduler - LGA bruges i visse RF-moduler, hvor kompakt størrelse og pålidelig kontakt er påkrævet.Pakken understøtter højfrekvent signalhåndtering med stabile forbindelser.Det bruges ofte i kommunikationsenheder og trådløse systemer.Strukturen tillader nem integration i modulære designs.

• Indbyggede processorer - Nogle indlejrede computermoduler bruger LGA-pakning for fleksibilitet i industrielle systemer.Dette muliggør lettere opgraderinger og vedligeholdelse i applikationer med lang levetid.Pakken understøtter stabil drift i kontrollerede miljøer.Det er almindeligt anvendt i automatiserings- og kontrolsystemer.

Eksempler på BGA-komponenter

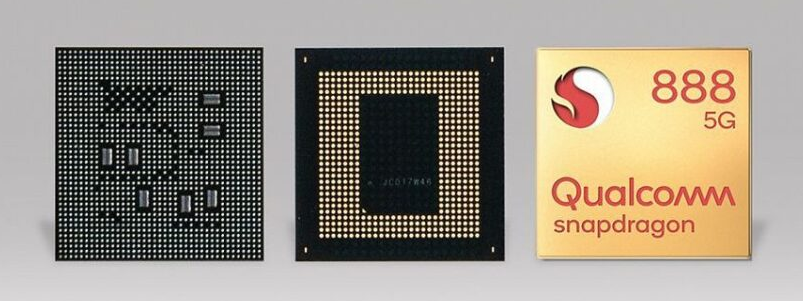

Figur 6. Eksempler på BGA-komponenter

• Graphics Processing Units (GPU'er) - GPU'er bruger almindeligvis BGA-emballage til at understøtte høj pin-densitet og hurtig dataoverførsel.Det kompakte design tillader integration i grafikkort og bærbare computere.Loddede forbindelser forbedrer ydeevnen og pålideligheden under store arbejdsbelastninger.Denne pakke er vigtig for moderne højtydende grafiksystemer.

• Mobile SoC-processorer - Smartphone-processorer, såsom dem i Snapdragon-serien, er afhængige af BGA for kompakt og effektivt design.Pakken understøtter høj integration af CPU, GPU og tilslutningsfunktioner.Det muliggør slanke enhedsprofiler og høj processorkraft.Dette gør den ideel til mobil og bærbar elektronik.

• Field-Programmable Gate Arrays (FPGA'er) - FPGA'er bruger ofte BGA-pakker til at rumme et stort antal I/O-forbindelser.Designet understøtter komplekse logiske operationer og højhastighedskommunikation.Disse komponenter bruges i telekommunikation, AI og databehandlingssystemer.Pakken sikrer stabil ydeevne i krævende applikationer.

• Hukommelseschips (DRAM/Flash) - Mange hukommelsesenheder bruger BGA-pakning til stabling med høj tæthed og effektivt PCB-layout.Det lille fodaftryk gør det muligt at placere flere chips tæt sammen.Dette forbedrer systemets ydeevne og reducerer latens.Det er meget udbredt i forbrugerelektronik og computersystemer.

• Chipsæt og controllere - Bundkort chipsæt og indlejrede controllere bruger ofte BGA til permanente og pålidelige forbindelser.Pakken understøtter kompleks funktionalitet i et kompakt rum.Det er almindeligt anvendt i bærbare computere, tablets og indlejrede systemer.Designet sikrer langsigtet stabilitet og ydeevne.

Konklusion

LGA og BGA adskiller sig primært i, hvordan de forbindes til printkortet, hvor LGA bruger socket-baserede kontakter og BGA er afhængig af loddede samlinger.LGA tilbyder lettere udskiftning og inspektion, mens BGA giver højere tæthed, bedre elektrisk ydeevne og stærkere mekanisk stabilitet.Hver pakke har afvejninger i omkostninger, fremstillingsevne og pålidelighed afhængigt af applikationen.Valg af den rigtige mulighed afhænger af balanceringen af ​​servicevenlighed, pladsbegrænsninger, ydeevnebehov og produktionskapacitet.
