LM317 Spændingsregulator: pinout, kredsløb, sammenligning med LM7805 og oversigt over datablad

LM317 justerbar spændingsregulator er en meget anvendt komponent i strømforsyningsdesign.Det er kendt for sin evne til at tilvejebringe stabile udgangsspændinger mellem 1,25V og 37V med en nuværende kapacitet på op til 1,5A.Dens alsidighed i industrielle anvendelser og funktioner som termisk overbelastningsbeskyttelse, strømbegrænsende og bred spændingsjusteringsområde gør det til en hæfteklamme i mange elektronikprojekter.Denne artikel udforsker nøglefunktionerne i LM317, sammenligner den med alternative regulatorer som LM7805 og LT3080 og undersøger dens forskellige praktiske applikationer, fra strømforsyningsdesign til batteriopladere og LED -drivere.

Katalog

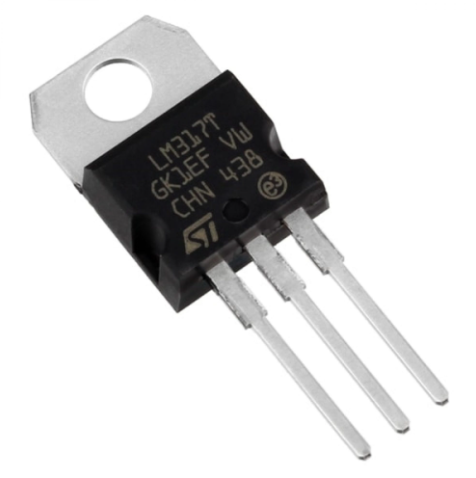

Oversigt over LM317

De LM317 Repræsenterer en meget tilpasningsdygtig tre-terminal spændingsregulator, udformet af flere berømte integrerede kredsløb (IC) -producenter.Denne komponent nyder udbredt brug i DC-regulerede strømforsyningskredsløb på grund af dens egnethed til at levere justerbare og stabile spændingsniveauer.

LM317 kan levere en udgangsspænding, der varierer fra 1,25 V til 37 V og tilpasser sig til forskellige aktuelle krav, hvilket forbedrer dens anvendelsesområde.Det kan levere mere end 1,5 a af strøm til belastningen og fremme dens anvendelse i forskellige projekter.

Intern strømbegrænsende balance belastningsvingninger.Termisk nedlukning forhindrer overophedning, der fremmer levetid.Kompensation i sikkert område sikrer stabil drift under forskellige forhold.Stabilitet under svingende inputbetingelser opretholder en ensartet ydelse.I faktiske scenarier omfavnes LM317 i en forskelligartet række elektroniske ventures og kommercielle anvendelser.Du kan bruge dens justerbarhed til brugerdefinerede spændingsbehov i DIY -sæt, prototype og industrielle design.Specifikt bruges det ofte i bænkekraftforsyninger, batteriopladere og LED -drivere.

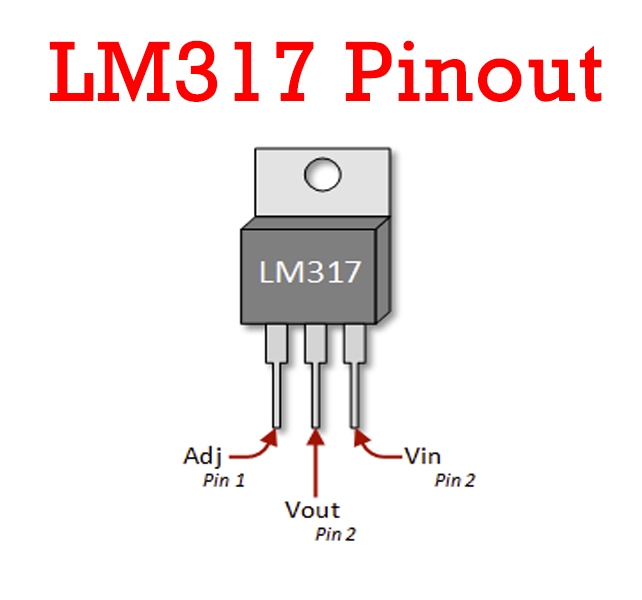

LM317 PIN -konfiguration

PIN -nummer	Pin -navn	Beskrivelse
1	Tilpasse	Disse Stifter justerer udgangsspændingen
2	Produktion Spænding (vout)	De Reguleret udgangsspænding, der er indstillet af justeringsnålen, kan fås fra denne pin
3	Input Spænding (VIN)	De Indgangsspænding, der skal reguleres, gives til denne pin

Specifikationer for LM317

Her er bordindholdet til On Semiconductor LM317T.

Type	Parameter	Detaljer
Livscyklus Status		Forældet
Sidst Forsendelser	(Sidst Opdateret: 3 dage siden)
Kontakte Plettering		Tin
Mount		Ved Hul
Montering Type		Ved Hul
Pakke / Sag		TO-220-3
Antal af stifter		3
Vægt		1.214012g
Drift Temperatur		0 ° C ~ 125 ° C.
Emballage		Rør
Offentliggjort		2004
JESD-609 Kode		E3
PBFree Kode		Ja
Del Status		Forældet
Fugtighed Følsomhedsniveau (MSL)		1 (Ubegrænset)
Antal af opsigelser		3
ECCN Kode		EAR99
Magt Bedømmelse		20W
Pakning Metode		Jernbane
Maks Strømafledning		20W
Terminal Position		ENKELT
Spids Reflow temperatur (° C)		235
Antal af funktioner		1
Terminal Pitch		2,54 mm
Tid @ Peak reflow temperatur-max (r)		30
Grundlag Delnummer		LM317
Stift Tælle		3
Antal af output		1
Spænding - input (max)		40V
Produktion Spænding		37v
Maks Outputstrøm		1.5A
Produktion Konfiguration		Positiv
Maks Udgangsspænding		37v
Antal af regulatorer		1
Min Indgangsspænding		4.2v
Beskyttelse Funktioner		Over Temperatur, kortslutning
PSRR		75db ~ 60dB (120Hz)
Reference Spænding		1.3V
Frafald Spænding		2v
Frafald Spænding1-nom		3v
Min Udgangsspænding		1.2V
Magt Forsyningsafvisningsforhold (PSRR)		60dB
Min nuværende Begrænse		1.5A
Belastning Regulering-max (%)		5,80%
Højde		9,15 mm
Længde		10,4 mm
Bredde		4,6 mm
NÅ Svhc		Ingen Svhc
Stråling Hærdning		Ingen
Rohs Status		Rohs Kompatibel
Føre Gratis		Føre Gratis

CAD -modeller til LM317

Symbol

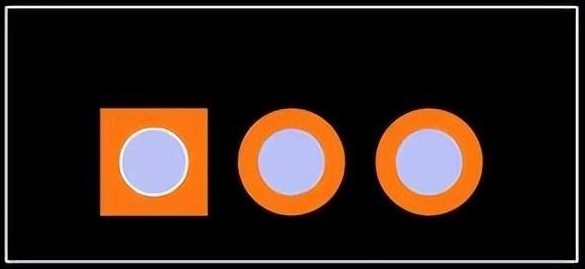

Fodaftryk

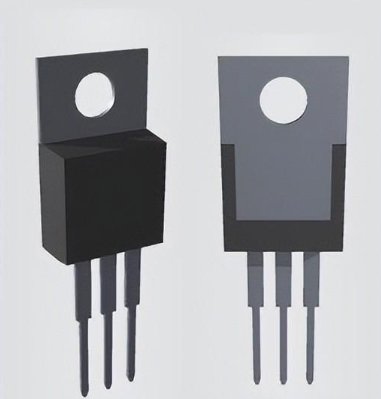

3D -modeller

Nøglefunktioner i LM317

Funktion	Beskrivelse
Justerbar Udgangsspændingsområde	Justerbar fra 1,25V til 37V
Maksimum Outputstrøm	Større end 1,5A
Indre Kortslutningsbeskyttelse	Indbygget Nuværende begrænsning for at forhindre skader
Termisk Overbelastningsbeskyttelse	Forhindrer overophedning ved at lukke regulatoren
Produktion Kompensation i sikkert område	Sikrer sikker drift inden for de specificerede grænser

Anvendelser af LM317

LM317 finder sin plads i et utal af applikationer på grund af dens alsidighed og pålidelighed.Disse anvendelser spænder fra positiv spændingsregulering til beskyttelse af kredsløb mod omvendt polaritet og kontrolmotorer.

Positiv spændingsregulering

I området for positiv spændingsregulering udmærker LM317 sig til at levere en konsekvent udgangsspænding midt i svingninger i indgangsspænding eller belastningsbetingelser.Du kan henvende dig til denne regulator for at stabilisere spændingsforsyninger til mikroprocessorer og seriøse elektroniske komponenter.Den stabile præstation, det sikrer, er grundlæggende for den optimale funktion af strømfølsomme enheder og forbedrer derved deres ydeevne og levetid.

Variabel strømforsyning

LM317 skinner i variable strømforsyninger, beundret for sin kapacitet til at justere udgangsspændingen fint gennem modstandsvariation.Denne fleksibilitet værdsættes især i eksperimentelle miljøer, der kræver forskellige spændinger til test af elektroniske komponenter.Du kan regelmæssigt stole på LM317 for at tilvejebringe justerbare effektniveauer under prototype- eller reparationsprojekter, hvilket gør det til en hæfteklamme i deres værktøjssæt.

Aktuelle begrænsende kredsløb

I de nuværende begrænsende kredsløb beskytter LM317 -følsomme komponenter fra overstrømsscenarier ved at indstille nøjagtige strømgrænser.Denne beskyttelse er dominerende i applikationer som batteriopladningskredsløb, hvor kontrol af opladningsstrømme bruges til at undgå nedbrydning af batterier.Ved at forhindre overdreven strømstrømme bidrager LM317 væsentligt til at forlænge levetiden for forskellige enheder.

Omvendt polaritetsbeskyttelse

Omvendt polaritet kan ødelægge elektroniske kredsløb, men LM317 parret med hjælpekomponenter fungerer som et skjold mod sådanne uheld.Denne beskyttelse viser sig uvurderlig inden for bilelektronik og andre kraftsystemer, der er tilbøjelige til utilsigtede polaritetsoverførsler.Regulatorens rolle i disse konfigurationer understreger dens betydning for at befæste robustheden af ​​strømforsyningssystemer.

Motorisk kontrol

I motorkontrolapplikationer spiller LM317 en nøglerolle ved at styre den spænding, der leveres til motorer, der direkte påvirker deres hastighed og drejningsmoment.Denne kontrol er aktiv inden for felter som industriel automatisering og robotik, hvor der kræves præcis motorisk drift.Selv i projekter, såsom fjernstyrede køretøjer, er LM317s robuste ydelse meget gavnlig.

Forbrugerelektronik

LM317 er allestedsnærværende inden for forbrugerelektronik, inklusive stationære pc'er og dvd'er, hvor det opretholder spændingsniveauer inden for specificerede intervaller.Denne konsistens sikrer pålidelig enhedsydelse og forhindrer funktionelle afvigelser og forbedrer dermed din oplevelse.Dens udbredte anvendelse i forbrugerenheder attesterer dens effektivitet og pålidelighed.

Alternativer til LM317

• LM7805

• LM7806

• LM7809

• LM7812

• LM7905

• LM7912

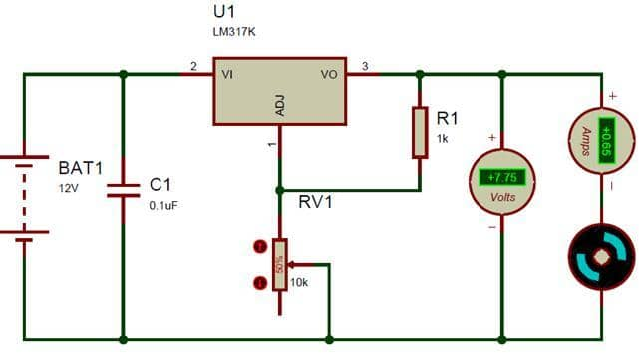

Implementering af LM317

Brug af LM317 som en variabel spændingsregulator involverer en omhyggelig opsætning for at opretholde præcis kontrol over udgangsspændingen.Proceduren inkluderer tilslutning af indgangsspændingen til VIN -stiften og finjustering af spændingen ved adj -stiften ved hjælp af et modstandsnetværk.Denne konfiguration muliggør den ønskede udgangsspænding ved VOUT.Inklusive et potentiometer i dette potentielle divider -kredsløb tillader dynamiske justeringer af udgangsspændingen efter behov.

For at bruge LM317 effektivt kan udgangsspændingen (VOUT) bestemmes med ligningen

Vout = 1,25 × L (1 +(R2/R1))

Her er (R1) og (R2) resistive komponenter i kredsløbet, hvor (R2) ofte er et potentiometer.For eksempel, hvis (R1) er 1 kΩ og (R2) er et 10 kΩ potentiometer, kan udgangsspændingen variere fra 1,25V til 10V.

Den praktiske anvendelse af LM317 går ud over begrebsmæssige beregninger.Finjustering af modstandsværdierne, især ved hjælp af et potentiometer, kræver indsigtsfulde overvejelser for at optimere ydeevnen.Forståelse af belastningsbetingelser og styring af termiske aspekter er påkrævet for at sikre regulatorens stabilitet og pålidelighed i forskellige miljøer.Varmeafledning er en betydelig faktor, der påvirker LM317's ydelse.Anvendelse af ordentlige kølelegemaer kan forhindre overophedning, hvilket ellers kan føre til spændingsreguleringsproblemer eller skade på komponenten.LM317s opførsel under forskellige belastningsbetingelser påvirker den samlede outputstabilitet.Testning af regulatorkredsløbet under flere belastningsscenarier giver værdifuld indsigt i, hvordan belastningsvingninger påvirker udgangsspændingen.

LM317 vs. LM7805

Justerbar vs. fast udgangsspænding

LM317 og LM7805 tjener forskellige roller på grund af deres forskellige outputfunktioner, der hver bringer sin unikke appel til bordet.LM317 henvender sig til dem, der higer efter fleksibilitet med en justerbar udgangsspænding, der spænder fra 1,25V til 37V, en funktion, der er værdsat i applikationer, hvor variabelt spændingsniveauer forbedrer ydelsen.Omvendt skiller LM7805 sig ud med sin standhaftige natur og leverer en fast 5V -output, der tjener sin plads i systemer, der trives med stabilitet og ensartethed.

Aktuelle outputfunktioner

En bemærkelsesværdig fordel ved LM317 er dens evne til at understøtte højere strømudgange.Dette er for det meste fordelagtigt for scenarier, der kræver robust strømforsyning, der tilbyder pålidelighed til mere intensive projekter.På den anden side administrerer LM7805 med sit mere ligetil design generelt lavere strømudgange.Selvom dette kan virke begrænsende, passer det ofte perfekt til færre krævende applikationer, hvilket giver en enkel, men effektiv løsning.

Komponentkrav

Brug af LM317 til spændingsjustering kræver yderligere komponenter, såsom modstande eller potentiometre.Denne ekstra kompleksitet indsprøjter et lag af fleksibilitet i spændingsreguleringsprocessen, men kræver en mere tankevækkende tilgang til design.I skarp kontrast strømline LM7805s faste output betydeligt kredsløbsdesign betydeligt.Minimering af behovet for eksterne komponenter muliggør hurtigere og mere ligetil implementering, hvilket udløser en følelse af lethed og effektivitet i designprocessen.

Sammenlignelige dele

Del Antal	Fabrikant	Pakke / Sag	Antal af stifter	Antal af output	Maks Outputstrøm	Min Indgangsspænding	Maks Indgangsspænding	Min Udgangsspænding	Maks Udgangsspænding	Frafald Spænding	Udsigt Sammenligne
LM317T	På halvleder	TO-220-3	3	1	1,5 a	4.2 v	40 v	1.2 V.	37 v	2 v	Lm317t vs. LM317KCS
LM317KCS	Texas Instrumenter	TO-220-3	3	1	1,5 a	4.2 v	40 v	1,25 v	37 v	2 v	Lm317t vs. LM317KCS
LM317T	Stmicroelectronics	TO-220-3	3	1	1,5 a	4.2 v	40 v	1.2 V.	37 v	-	Lm317t vs lm317t
LM217T	Stmicroelectronics	TO-220-3	3	1	1,5 a	4.2 v	40 v	1.2 V.	37 v	-	Lm317t vs lm217t
LM317KCT	Texas Instrumenter	TO-220-3	3	1	1,5 a	4.2 v	40 v	1,25 v	37 v	2 v	Lm317t vs. LM317KCT

Datablad PDF

Lm317t datablad:

Til220b03 pkg tegning.pdf

KA317, LM317.PDF

LM317, NCV317 DATASHARD.PDF

LM317, NCV317 DATASHARD.PDF

LM317KCS datablad:

LM317KCE3.PDF

Lm317t datablad:

LM217, LM317.PDF

LM217T datablad:

LM217, LM317.PDF

Ofte stillede spørgsmål [FAQ]

1. Hvordan fungerer LM317?

LM317 fungerer som en justerbar lineær spændingsregulator, hvilket giver omhyggelig kontrol over udgangsspænding via en feedbackmekanisme, der anvender en spændingsdelere sammensat af to eksterne modstande.Ved at ændre modstandsværdierne varierer feedbackspændingen, hvilket justerer regulatorens udgangsspænding.Denne tilgang bruges rutinemæssigt i elektronik til at udlede forskellige spændingsniveauer fra en enkelt strømforsyning, der serverer applikationer, der spænder fra mikrokontrollerprojekter til industrielle kraftsystemer.I praktiske scenarier kan du være vidne til dette i designfasen af ​​elektroniske enheder, hvor præcis spændingsregulering sikrer pålidelig drift og mindsker uforudsete problemer - understreger, hvor alvorlig nøjagtighed og stabilitet er i elektroniske kredsløb.

2. Hvad bruges en LM317 til?

LM317 kan bruges til at tilvejebringe en stabil udgangsspænding, sikre konstant strømregulering, lette batteriopladerdesign og fungere som en vigtig komponent i variable strømforsyninger.Dens evne til at levere justerbar spænding er især nyttig i forskellige sammenhænge.Du kan udnytte det til at drive forskellige sektioner af et kredsløb, der kræver variable spændingsniveauer, hvilket sikrer kompatibilitet og driftseffektivitet.Inden for disse forskellige praktiske opsætninger demonstrerer LM317 sin alsidighed, hvilket afspejler dens tilpasningsevne i utallige elektriske miljøer.

3. Hvad er den maksimale indgangsspænding for en LM317?

LM317 understøtter en maksimal indgangsspænding på 40V og fungerer effektivt med en input-output-spændingsdifferential fra 3V til 40V.Denne karakteristik udvider sin anvendelighed i forskellige strømforsyningsopsætninger, der catering til både høje og lavspændingskrav.For eksempel viser denne attribut at være uvurderlig, når man designer elastiske strømforsyningsenheder, hvor der kan forekomme betydelige indgangsspændingsvariationer, hvilket forbedrer designfleksibiliteten og sikrer pålidelig ydelse i faktiske anvendelser.

4. Hvad er udgangsspændingen for en LM317?
