LM317K Spændingsregulator (1.2V-37V): Pinout, komplet databladets opdeling og nøgleapplikationer

I denne artikel vil vi udforske et kraftfuldt værktøj i spændingsregulering af LM317K.Denne justerbare spændingsregulator er designet til at levere mere end 1,5A belastningsstrøm, mens den tilbyder et bredt udgangsspændingsområde fra 1,2V til 37V.Dets tilpasningsevne gør det til en nødvendig komponent til forskellige applikationer, fra at drive lavspændingsmikrokontrollersystemer til håndtering af højeffektkredsløb.LM317Ks evne til at finjustere spændingsudgang med bare en simpel resistiv divider muliggør mere effektive arbejdsgange under prototype og udvikling, hvilket reducerer behovet for flere strømforsyninger.

Katalog

LM317K Oversigt

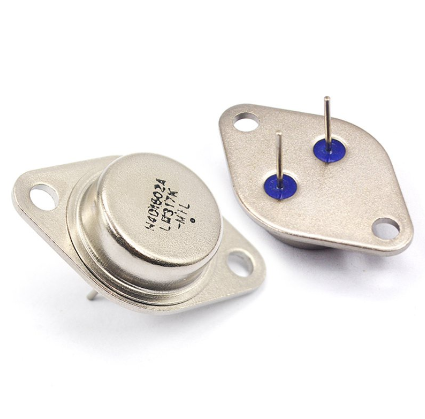

De LM317K, et alsidigt monolitisk integreret kredsløb, tilbydes i forskellige pakker, såsom TO-220, Isowatt220, TO-3 og D2 PAK.Denne enhed er designet til at fungere som en positiv justerbar spændingsregulator og kan prale af kapaciteten til at levere over 1,5A belastningsstrøm med en udgangsspænding, der justeres mellem 1,2V og 37V.Ved anvendelse af en ligetil modstandsdeler til at indstille udgangsspændingen strømline LM317K processen for dig, hvilket reducerer afhængigheden af ​​adskillige faste regulatorer.

Denne enhed udmærker sig i scenarier, hvor præcis spændingsregulering er et must.I strømforsyninger til elektroniske enheder er det at opretholde en konsekvent spænding en hjørnesten for ydeevne og lang levetid.LM317Ks fleksibilitet giver den mulighed for at imødekomme et bredt spektrum af enheder, der placerer det som et omkostningseffektivt og effektivt valg for dig.Dets brede indgangsspændingsområde og bemærkelsesværdige aktuelle håndteringskapacitet muliggør problemfri integration i eksisterende systemer.F.eks. I batteriopladningsscenarier kan det at sikre en stabil og justerbar output markant forbedre opladningseffektiviteten og forlænge batteriets levetid.Den lethed, hvorpå udgangsspændingen kan ændres ved hjælp af en resistiv divider, understreger dens praktiske værktøj, der tilpasser sig behovene i forskellige applikationer, både enkle og komplekse.

Driftseffektivitet er et varemærke for LM317K, der garanterer pålidelig ydelse under forskellige belastningsforhold.Denne effektivitet bidrager til at udvide den operationelle levetid for elektroniske systemer og derved reducere behovet for hyppige reparationer og vedligeholdelse.Et bemærkelsesværdigt aspekt af dens effektivitet er de termiske regulerings- og beskyttelsesmekanismer, der er indlejret i dets design, der beskytter komponenter mod potentiel skade på grund af overophedning og forbedring af systemets samlede robusthed og pålidelighed.

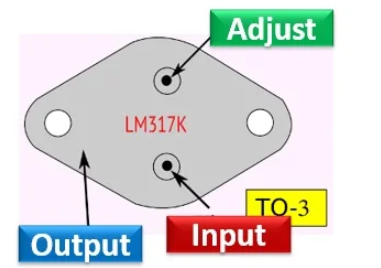

PIN -konfiguration af LM317K

LM317K designmodeller

Elektrisk symbol på LM317K

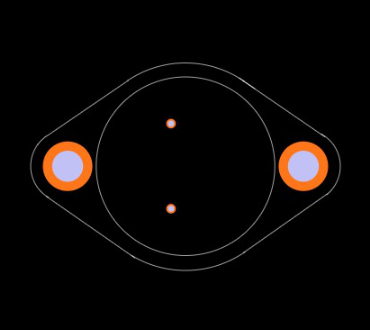

LM317Ks bestyrelsesaftryk

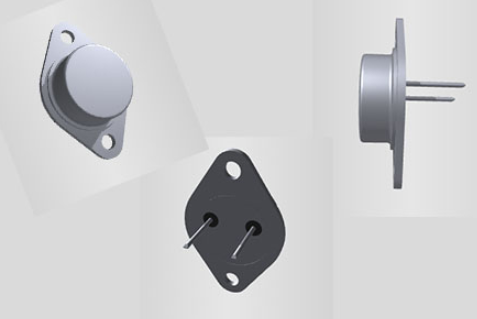

3D -visualisering af LM317K

Nøgleattributter for LM317K

Funktion	Beskrivelse
Udgangsspændingsområde	1.2V til 37V
Outputstrøm	Over 1,5A
Regulering af linje og belastning	0,10%
Flydende drift	Velegnet til højspændingsapplikationer
Beskyttelsesmekanismer	Nuværende begrænsning, termisk nedlukning og sikker drift Område (SOA) kontrol

Tekniske specifikationer

Type	Parameter
Mount	Gennem hul
Monteringstype	Gennem hul
Pakke / sag	TO-204AA, TO-3
Antal stifter	2
Vægt	6.40101g
Driftstemperatur	0 ° C ~ 125 ° C.
Emballage	Bulk
Tolerance	5%
JESD-609-kode	E3
Delstatus	Forældet
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)
Antal afslutninger	3
ECCN -kode	EAR99
Terminal finish	Matte tin (SN)
Pakningsmetode	RØR
Terminal position	BUND
Terminal form	Pin/peg
Antal funktioner	1
Basisdelenummer	LM317
Pin -tælling	2
Antal output	1
Spænding - input (max)	40V
Udgangsspænding	37v
Outputtype	Justerbar
Max output strøm	1.5A
Outputkonfiguration	Positiv
Maks. Udgangsspænding	37v
Antal regulatorer	1
Min indgangsspænding	4.2v
Beskyttelsesfunktioner	Over strøm, over temperatur
PSRR	80dB ~ 65dB (120Hz)
Referencespænding	1.3V
Min udgangsspænding	1.2V
Strømforsyningsafvisningsforhold (PSRR)	80db
Højde	8,7 mm
Længde	39,5 mm
Bredde	26,2 mm
Nå SVHC	Ingen svhc
Strålingshærdning	Ingen
ROHS -status	Rohs3 -kompatibel
Blyfri	Blyfri

Diagram over LM317K operationelle principper

LM317K -erstatninger

Delnummer	Beskrivelse	Fabrikant
IP117AHVSMD05POWER CIRCUITS	Justerbar positiv standardregulator, 1,25V min, 60V Max, CBCC3, Ceramic, SMD-05, 3 Pin	TT elektronikmodstande
M38510/11704SYXPower Circuits	1.2 V-37V Justerbar positiv regulator, MBFM2	Texas Instruments
IP117ahvigpower kredsløb	1,25 V-60V justerbar positiv regulator, MSFM3, Isoleret, TO-257, 3 pin	TT Electronics Power and Hybrid / Semelab Limited
OM1320STMPBFPower Circuits	Justerbar positiv standardregulator, 1,2V min, 37V Max, MSFM3, isoleret, hermetisk forseglet, TO-257, 3 pin	International ensretter
7703405TAPOWER kredsløb	Regulator, 1 output, bipolar	Infineon Technologies AG
OM1321stmpower kredsløb	Justerbar positiv standardregulator, 1,2V min, 57V Max, Bipolar, MSFM3, TO-257, 3 pin	Omnirel Corp
LM317AHVKR1POWER CIRCUITS	Justerbar positiv regulator, MBFM2, TO-3, 3 pin	TT Electronics Power and Hybrid / Semelab Limited
IP117HVRPower Circuits	Justerbar positiv standardregulator, 1,25V min, 60V Max, MBFM2, TO-66, 2 pin	TT elektronikmodstande
IP117HVSMD1POWER CIRCUITS	1,25 V-60V justerbar positiv regulator, CBCC3, keramik, SMD-1, 3 pin	TT Electronics Power and Hybrid / Semelab Limited

LM317K maksimale vurderinger

Symbol	Parameter	Værdi	Enhed
Vi - o	Input-output differentieret spænding	40	V
Io	Outputstrøm	Internt begrænset	-
TOP​	Betjening af forbindelsestemperatur til:		° C.
	LM117	-55 til 150
	LM217	-25 til 150
	LM317	0 til 125
Stot​	Strømafledning	Internt begrænset	-
Tstg​	Opbevaringstemperatur	-65 til 150	° C.

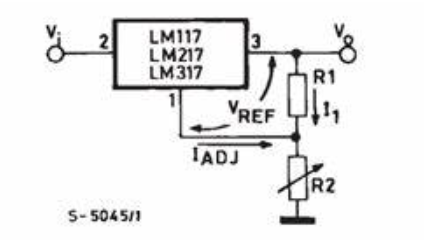

LM317K Grundlæggende justerbar regulatoropsætning

Avanceret anvendelse af LM317K

LM317K -spændingsregulatoren udviser en bemærkelsesværdig alsidighed på grund af dens interne referencespænding på 1,25V, der er etableret mellem output- og justeringsterminalerne.Denne konfiguration gør det muligt for en konstant strøm at strømme gennem en ekstern modstandsdeler, hvilket indstiller udgangsspændingen (VO) som VO = VREF (1 + R2/R1) + IADJ R2.Navnlig minimerer enheden udtrykket IADJ (100μA max) for at opretholde konsistensen uanset belastning og linjeskift, hvilket ofte resulterer i, at IADJ R2 er ubetydelig.Dette iboende design sikrer LM317Ks pålidelighed på tværs af forskellige applikationsscenarier.

Alsidighed i spændingsregulering

En nøgleattribut for LM317K er dens kapacitet til at returnere al hvilende strøm til outputterminalen.Dette kræver en minimal belastningsstrøm for at forhindre en stigning i spænding, hvilket spiller en aktiv rolle i stabilisering af systemer, der er modtagelige for uforudsigelige spændingsvingninger.Som en flydende regulator kan LM317K dygtigt håndtere højspændingsartikler i forhold til jorden, forudsat at input-to-output-differentialet forbliver sikker.Denne evne passer til en lang række højspændingsapplikationer, mest i verdenen af ​​robuste og tilpasningsdygtige strømstyringsløsninger.

Præcisionsstrømforordning

Ved blot at placere en fast modstand mellem justerings- og outputterminalerne kan LM317K omdannes til en præcisionsstrømregulator.Sådanne konfigurationer er uvurderlige, hvor stabil nuværende levering er insisterende, som i batteriopladning og LED -kørselsscenarier.For forbedret belastningsregulering er det tilrådeligt at placere den aktuelle sætmodstand R1 i nærheden af ​​regulatoren og jordforbindelse R2 tæt på belastningsgrunden.Denne opsætning reducerer potentielle spændingsfald og forbedrer derved den samlede nøjagtighed.

Forbedring af præstationer med kondensatorer

Strategisk tilføjelse af kondensatorer kan især øge LM317Ks præstation.En input bypass -kondensator på 0,1 µF.En kondensator fra justeringsterminalen til jorden (C_ADJ) på 10μF.Disse kondensatorer kan forbedre rippelafvisning og spændingsstabilitet.Endvidere kan inkorporering af en outputkondensator (ideelt set 1μF tantal eller 25μF aluminiumselektrolytisk) forbedre kortvarig respons.Dette gør spændingsregulatoren mere smidig i at reagere på pludselige ændringer i belastningstilstand, en funktion, der er bekræftet af praktiske oplevelser, der understreger behovet for stabil og nøjagtig spændingsregulering.

Beskyttelsesforanstaltninger

For at beskytte regulatoren mod potentiel skade på grund af input- og output -kortslutninger anbefales installation af beskyttelsesdioder (som afbildet i fig. 5).Disse dioder tilbyder et stort sikkerhedslag, der styrker LAM317Ks levetid og pålidelighed i forskellige operationelle indstillinger.Sådanne beskyttelsesstrategier er blevet gennemført i vid udstrækning i laboratorie- og industrielle miljøer, hvor enhedsfejl kan forårsage bemærkelsesværdige operationelle afbrydelser.

LM317K Producentoplysninger

Stmicroelectronics, en markant enhed inden for elektronik- og halvlederindustrien, blev født i 1987 fra fusionen af ​​Frankrigs Thomson Semiconductors og Italiens SGS Microelettronica.Virksomheden opererer fra sit vigtigste hovedkvarter i Plan-les-ouates nær Genève, Schweiz.Som Europas højeste indtægts-halvlederchipproducent påvirker Stmicroelectronics signifikant teknologiske fremskridt og sætter industri-benchmarks.Denne bemærkelsesværdige positionering har opnået virksomhedens anerkendelse og respekt inden for det globale tech -samfund.

Stmicroelectronics demonstrerer sin enorme globale rækkevidde gennem sit regionale hovedkvarter.Det globale og EMEA (Europa, Mellemøsten og Afrika) hovedkvarter er baseret i Genève, et knudepunkt for strategiske beslutninger og operationer, der forbinder forskellige kontinenter.For administrative spørgsmål er holdingselskabet, Stmicroelectronics N.V., registreret i Holland.I Nordamerika, hvor teknologisk innovation trives, er virksomhedens hovedkvarter i Coppell, Texas.Denne placering understreger virksomhedens stærke fodfæste på et intenst konkurrencedygtigt marked.

Stmicroelectronics 'hovedkvarter i Singapore fungerer som centrum for dets operationer i Asien-Stillehavsregionen.Denne strategiske placering er placeret på et dynamisk og hurtigt voksende marked og udnytter regional ekspertise inden for fremstilling og teknisk udvikling.Derudover har virksomheden for sine Japan- og Korea -operationer etableret hovedkvarter i Tokyo - en by, der er synonym med teknologisk innovation og fremskridt.I China, et af de mest indflydelsesrige globale teknologimarkeder, har Stmicroelectronics valgt Shanghai til sit regionale hovedkvarter.Dette valg styrker virksomhedens tilstedeværelse på et marked, der er kendt for sit enorme potentiale og hurtige teknologiske fremskridt.

Datablad PDF

LM317K datablad:

Cylindriske batteriholdere.pdf

Ofte stillede spørgsmål [FAQ]

1. Hvad er LM317K IC?

LM317K er en alsidig 3-terminal positiv spændingsregulator.Det kan levere over 1,5A med en justerbar udgangsspænding, der spænder fra 1,2V til 37V.Dens design er ligetil, hvilket kun kræver to eksterne modstande for at indstille udgangsspændingen.Kendt for præcis spændingskontrol bliver det nødvendigt i applikationer, hvor nøjagtigheden er dominerende.I forskellige praktiske scenarier stabiliserer det strømforsyningen i både forbrugerelektronik og industrielt udstyr.Du kan sætte pris på dens pålidelighed og se det som en pålidelig komponent i utallige projekter.
