LM324 -komparator: applikationer, pinout og kredsløb, der arbejder

Denne guide udforsker LM324 Integrated Circuit (IC), en alsidig chip indeholdende fire operationelle forstærkere.LM324, der er kendt for sit lavt effektforbrug, tilbyder fremragende stabilitet og båndbredde, der fungerer effektivt med forsyningsspændinger fra 3,0 V til 32 V. dens lave hvilende strøm sammenlignet med konkurrenter som MC174, gør det ideelt til energieffektive anvendelser.LM324's evne til at håndtere input varierer ned til den negative forsyningsspænding forenkler kredsløbsdesignet ved at fjerne behovet for ekstra forspænding.Det kan køre output til den negative forsyningsskinne, hvilket gør den nyttig i en lang række elektroniske projekter.Denne guide fremhæver dens funktioner, såsom dens rolle som komparator, og undersøger dens anvendelse i avancerede elektroniske systemer.

Katalog

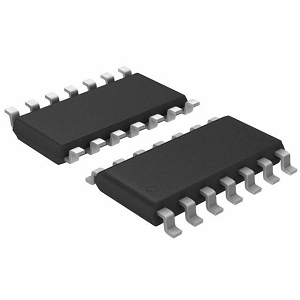

Hvad er LM324 -komparatoren?

En komparator er en komponent i elektroniske kredsløb, designet til at sammenligne to spændingsniveauer, ofte benævnt V1 og V2.Dens drift er ligetil: Når V1 er større end V2, er output nul, men når V2 overstiger V1, skifter output til en defineret positiv spænding.De LM324 Operationel forstærker bruges ofte som en komparator på grund af dets alsidighed og effektive design.Det inkorporerer elementer såsom sensorspænding, referencespænding, forsyningsspænding (VCC), jord og udgangsterminaler, hvilket gør det til et pålideligt og praktisk valg til forskellige applikationer.LM324's evne til at udføre nøjagtige spændingssammenligninger giver den mulighed for at spille en rolle i opgaver som nul-krydsdetektion og pulsbreddemodulering.Disse funktioner er store i systemer, hvor præcis spændingsdifferentiering er nødvendig, hvilket gør LM324 -komparatoren til et vigtigt værktøj i moderne elektroniske design.

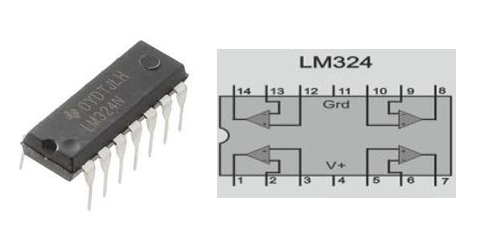

LM324 Comparator PIN -konfiguration

Pin nr.	Pin -navn	Fungere
1	Output 1	Output fra den første komparator
2	Invertering af input 1	Invertering af input fra den første komparator
3	Ikke-inverterende input 1	Ikke-inverterende input fra den første komparator
4	V+	Forsyningsspænding 5v
5	Ikke-inverterende input 2	Ikke-inverterende input fra den anden komparator
6	Invertering af input 2	Invertering af den anden komparator
7	Output 2	Output fra den anden komparator
8	Output 3	Output fra den tredje komparator
9	Invertering af input 3	Invertering af den tredje komparator
10	Ikke-inverterende input 3	Ikke-inverterende input fra den tredje komparator
11	GND	Jord
12	Ikke-inverterende input 4	Ikke-inverterende input fra den fjerde komparator
13	Invertering af input 4	Invertering af den fjerde komparator
14	Output 4	Output fra den fjerde komparator

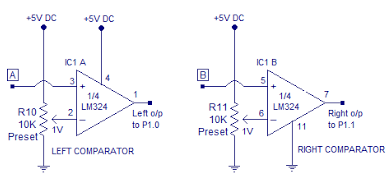

Circuit Design med LM324 -komparator

Design af et spændingskomparatorkredsløb med LM324 -operationelforstærkeren, hvilket kræver omhyggelig overvejelse af dens komponenter og konfiguration.Typisk bruges to 10K OHM -modstande til at skabe stabile referencespændinger, hvilket sikrer præcise og pålidelige digitale output.Input A og B, afledt af linjesensorkredsløbets output, er gode til at opretholde følsomhed over for ændrede inputbetingelser.Modstandene hjælper med at stabilisere referencespændingen, hvilket gør det muligt for komparatoren at fungere konsekvent, selv med svingende indgangssignaler.

I denne opsætning opretter knudepunkter A og B forbindelse til de ikke-inverterende input fra LM324.Denne ikke-inverterende konfiguration forstærker kun den positive spændingsforskel mellem input, hvilket er ideelt til applikationer, der kræver nøjagtig og tydelig digital signalering.Hver komparator inden for LM324 kræver nøjagtige inputforbindelser for at opnå optimal ydelse.Outputsignalerne fra LM324 -komparatorerne er knyttet til mikrokontrollerporte, hvilket muliggør jævn kommunikation mellem komparatoren og mikrokontrolleren.Korrekt kortlægning af disse forbindelser sikrer effektiv databehandling og problemfri systemydelse.Ved omhyggeligt at dirigere outputene kan mikrokontrolleren tage logiske beslutninger med præcision og lette pålidelige og velregulerede operationer i en lang række praktiske anvendelser.

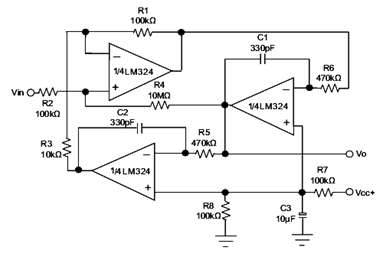

Hvordan fungerer LM324 -komparatoren?

LM324 -komparatoren fungerer ved at bruge tre af sine interne operationelle forstærkere, der arbejder i tandem med komponenter som modstande og kondensatorer for at skabe et responsivt system.Dens drift er baseret på spændingssammenligninger ved dens inputterminaler.Når spændingen ved den ikke-inverterende terminal er lavere end spændingen ved den inverterende terminal, skifter output til en lav tilstand, hvilket indikerer ingen strømstrøm.På den anden side, når spændingen ved den ikke-inverterende terminal overgår den af ​​inverterende terminal, skifter output til en høj tilstand.Denne opførsel er nyttig i applikationer som signalbehandling, hvor detektering og reaktion på spændingsændringer er nødvendig for at repræsentere forskellige logiske tilstande eller betingelser.Fordelen ved LM324 er dets indbyggede interne modstandsnetværk, der forenkler kredsløbsdesign ved at fjerne behovet for eksterne modstande til at styre strømforsyningsforbindelser.Denne funktion reducerer kredsløbskompleksiteten, hvilket gør LM324 til et praktisk valg, der søger at strømline PCB -design.Ved at sikre ensartet ydelse, mens LM324 -komparatoren minimerer designudfordringer, viser sig at være en alsidig og effektiv komponent til en lang række applikationer.

Arbejde med LM324 -komparator

Funktioner i LM324 -komparatoren

• Høj DC -spændingsforstærkning: Tilbyder en gevinst på 100 dB, hvilket sikrer enestående forstærkning til præcis signalbehandling.

• Bred båndbredde: fungerer effektivt ved 1 MHz, der er egnet til forskellige applikationer.

• Alsidig strømforsyningsområde: Understøtter enkelt forsyningsdrift fra 3V til 32V, hvilket muliggør brug i forskellige scenarier.

• Stabil drift: Vedligeholder ensartet ydelse på trods af forsyningsspændingssvingninger, ideel til miljøer med ustabil kraft.

• Differentialindgangsspænding: Tillader indgangsspænding at svare til forsyningsspændingen, hvilket understøtter en ekspansiv udgangsving fra 0V til (V+ - 1,5V) for større præcision.

• Lavt strømforbrug: Velegnet til energieffektive design, hvilket muliggør integration i systemer med lav effekt uden at gå på kompromis med ydelsen.

• Bred input og output intervaller: giver fleksibilitet til en række kredsløbsdesign, hvilket forbedrer kompatibiliteten med andre komponenter.

Fordele ved LM324 -komparatoren

Dobbelt funktionalitet

LM324 skiller sig ud for sin evne til at fungere som både en komparator og en operationel forstærker, der viser imponerende alsidighed i elektronisk kredsløbsdesign.Denne dobbelte rolle giver ingeniører mulighed for at bruge LM324 til flere formål inden for et enkelt kredsløb, hvilket eliminerer behovet for yderligere komponenter.Ved at kombinere disse funktionaliteter i en IC forenkler det kredsløbsdesign, reducerer komponenttælling og strømlinjer udviklingsprocesser.Denne fleksibilitet er fordelagtig i projekter, der kræver hurtig prototype eller hyppige designjusteringer, hvilket muliggør effektiv ressourcestyring og hurtigere udviklings tidslinjer.

Høj gevinst for præcisionsapplikationer

En af LM324s vigtigste styrker er dens høje DC -spændingsforstærkning, der sikrer pålidelig ydelse i komplekse elektroniske systemer.Denne høje gevinst gør den ideel til applikationer, der kræver præcision, da den forbedrer signalbehandlingen og forbedrer datanøjagtigheden.Ved at opretholde signalintegritet leverer LM324 ensartet outputkvalitet, hvilket gør det til et pålideligt valg for både generelle og avancerede elektroniske applikationer.

Robust og elastisk design

LM324 er konstrueret med en holdbar struktur, der sikrer stabil drift under forskellige miljøforhold.Dens modstandsdygtighed og tilpasningsevne gør det velegnet til brug i forskellige omgivelser, fra standard elektroniske projekter til specialiserede, højtydende systemer.Dette robuste design gør det muligt for at stole på LM324 til ensartede resultater, selv under udfordrende forhold, hvilket størkner sin rolle som en alsidig og betroet komponent i moderne elektronik.

Anvendelser af LM324 -komparatoren

Sensorbaserede systemer og robotik

LM324-komparatoren er vidt brugt i sensordrevne applikationer, såsom linje-følgende robotter.Dens evne til at behandle sensordata med præcision gør det godt til autonome systemer.LM324's fleksibilitet i håndtering af indgangsspændinger og stabil drift sikrer pålidelig ydelse, hvilket gør det til et ideelt valg til robotik og miljøovervågningsopsætninger.

Signalbehandling og oscillatorkredsløb

LM324 spiller en rolle i signalbehandlingsopgaver.Dets anvendelse i oscillatorer muliggør præcis frekvensgenerering til kommunikationssystemer og andre signalbaserede teknologier.LM324 fungerer effektivt som en forstærker, der forbedrer lyd- og visuelle signaler til multimedieapplikationer af høj kvalitet.

Prototype og uddannelsesmæssig brug

Ingeniører bruger ofte LM324 under prototype på grund af dets overkommelige priser, pålidelighed og brugervenlighed.Dens konsistente ydelse tillader eksperimentering med innovative kredsløbsdesign, hvilket gør det til en favorit i både forsknings- og udviklingsmiljøer.Tilsvarende gør dens ligetil funktionalitet det til et værdifuldt undervisningsværktøj for studerende, der lærer om komparatorer og operationelle forstærkere.

Elektronik til generel formål

LM324 er ofte inkorporeret i standard elektroniske design, såsom ensrettere og generelle forstærkere.Dens alsidighed gør det muligt for det at integrere problemfrit i kredsløb, der kræver præcision og stabilitet, der serverer en lang række elektroniske applikationer.
