LSM6DS3 IMU -sensor: Omfattende pinout, funktioner og databladsanalyse

I denne artikel graver vi ned i den alsidige LSM6DS3-sensor, en kompakt enhed, der kombinerer et 3-akset digitalt accelerometer og gyroskop, ideel til applikationer, der kræver præcis bevægelsessporing og lavt strømforbrug.Dette dækker også sensorens datablad, pin -konfiguration og forskellige anvendelser, der tilbyder praktisk indsigt til at hjælpe med at maksimere dens muligheder.Med avancerede funktioner, der er skræddersyet til augmented reality, navigationssystemer og IoT -enheder, er LSM6DS3 konstrueret til at forbedre designeffektiviteten og levere robust ydelse på tværs af forbrugerelektronik og industrielle applikationer.Læs videre for at udforske dens tekniske fordele, potentielle applikationer og hvordan det kan hæve dine oplevelser gennem pålidelig bevægelsesdetektion med høj opløsning.

Katalog

Pin -konfigurationer

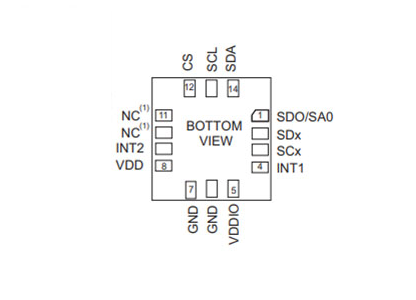

Stift#	Navn	Mode 1 -funktion	Mode 2 -funktion
1	SDO/SA0	SPI 4-Wire Interface Serial Data Output (SDO)	SPI 4-Wire Interface Serial Data Output (SDO)
		I²c mindst betydelig bit af enhedsadressen (SA0)	I²c mindst betydelig bit af enhedsadressen (SA0)
2	SDX	Opret forbindelse til VDDIO eller GND	I²C Serial Data Master (MSDA)
3	SCX	Opret forbindelse til VDDIO eller GND	I²C Serial Clock Master (MSCL)
4	Int1	Programmerbar afbrydelse 1
5	Vddio (1)	Strømforsyning til I/O -stifter
6	GND	0 V Supply
7	GND	0 V Supply
8	VDD (2)	Strømforsyning
9	INT2	Programmerbar afbrydelse 2 (Int2y Data Enable (Den))	Programmerbar interrupt 2 (INT2Y Data Enable (afvis))
			I²C Master eksternt synkroniseringssignal (MDRDY)
10	NC (3)	Efterlad uforbindelse
11	NC (3)	Efterlad uforbindelse
12	Cs	I²C/SPI -tilstand Valg	I²C/SPI -tilstand Valg
		(1: SPI Idle Mode / I²C -kommunikation aktiveret; 0: SPI Kommunikationstilstand / i²c deaktiveret)	(1: SPI Idle Mode / I²C -kommunikation aktiveret; 0: SPI Kommunikationstilstand / i²c deaktiveret)
13	Scl	I²C Serial Clock (SCL)	I²C Serial Clock (SCL)
		SPI Serial Port Clock (SPC)	SPI Serial Port Clock (SPC)
14	SDA	I²C Serial Data (SDA)	I²C Serial Data (SDA)
		SPI Serial Data Input (SDI)	SPI Serial Data Input (SDI)
		3-Wire Interface Serial Data Output (SDO)	3-Wire Interface Serial Data Output (SDO)

LSM6DS3 Designmodeller

Fodaftryksdesign

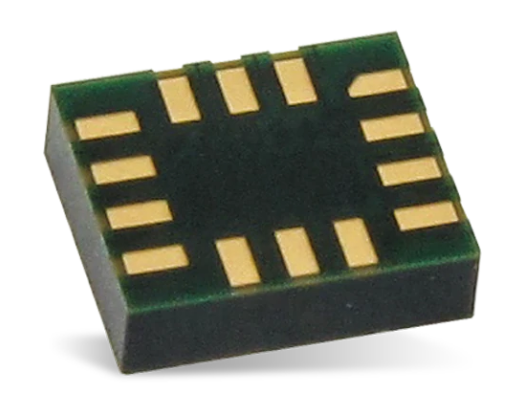

3D strukturel model

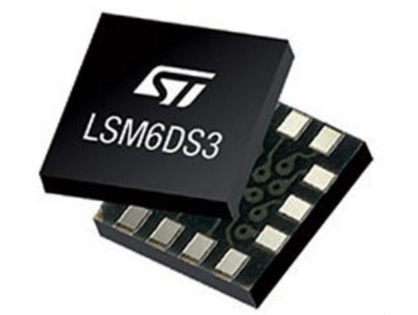

Oversigt over LSM6DS3

De LSM6DS3 er et alsidigt 3D -digitalt accelerometer og gyroskop, værdsat for at indtage kun 1,25 Ma.Dens maksimale outputdataprocent på 1,6 kHz understøtter applikationer med præcise bevægelseskrav, der hovedsageligt appellerer til dem, der leder efter omhyggelige sporingsfunktioner.Med sit lav effekt fokus udvider enheden batteriets levetid og opretholder kontinuerlig drift.Dette aspekt er i høj grad til gavn for enheder som bærbare og mobile gadgets, hvor du søger længere aktivitetsperioder inden genopladning.Sensoren integrerer avanceret bevægelsesdetektion og løfter både dit engagement og den samlede enhedsfunktion.Ved at operere i en kontinuerlig lav effekt-tilstand sporer det problemfrit bevægelser, hvilket tillader applikationer som fitness tracking og gestus anerkendelse at blomstre.Dette resulterer i en dybere forståelse af, hvordan teknologi fungerer som en allieret inden for personlig sundhed og daglige rutiner.

Tekniske specifikationer

Her er en tabel, der opsummerer de tekniske specifikationer, attributter og parametre for stmicroelectronics LSM6DS3TRsammen med oplysninger om dens livscyklusstatus og sammenlignelige komponenter ..

Type	Parameter
Livscyklusstatus	Aktiv (sidst opdateret: 7 måneder siden)
Fabriks ledetid	16 uger
Kontakt plettering	Guld
Mount	Overflademontering
Monteringstype	Overflademontering
Pakke / sag	14-VFLGA-modul
Antal stifter	14
Driftstemperatur	-40 ° C ~ 85 ° C Ta
Emballage	Cut Tape (CT)
Serie	inemo
JESD-609-kode	E4
Delstatus	Aktiv
Fugtfølsomhedsniveau (MSL)	3 (168 timer)
Antal afslutninger	14
ECCN -kode	EAR99
HTS -kode	8542.39.00.01
Terminal position	BUND
Terminal form	Røv
Antal funktioner	1
Forsyningsspænding	1,8v
Terminal tonehøjde	0,5 mm
Basisdelenummer	LSM6D
Outputtype	I2C, SPI
Maks. Forsyningsspænding	3.6V
Min forsyningsspænding	1.62V
Analog IC - Anden type	Analog kredsløb
Sensortype	Accelerometer, gyroskop, temperatur, 6 akse
Højde	860μm
Længde	3mm
Bredde	2,5 mm
Nå SVHC	Ingen svhc
ROHS -status	Rohs3 -kompatibel
Blyfri	Blyfri

Nøgleegenskaber for LSM6DS3

Funktion	Detaljer
Strømforbrug	0,9 mA i kombinations normal tilstand;1,25 mA i combo High-Performance Mode op til 1,6 kHz
"Altid-on" oplevelse	Lavt strømforbrug til både accelerometer og gyroskop
Smart FIFO	Op til 8 kbyte baseret på funktionssæt
Android -kompatibilitet	Sammenlignet med Android K og L
Magnetiske sensorkorrektioner	Hård, blød strygning til ekstern magnetisk sensor korrektioner
Accelerometer fuld skala	± 2/± 4/± 8/± 16 g
Gyroskop fuld skala	± 125/± 250/± 500/± 1000/± 2000 dps
Analog forsyningsspænding	1,71 V til 3,6 V
Uafhængig iOS -forsyning	1,62 v
Fodspor	Kompakt: 2,5 mm x 3 mm x 0,83 mm
Interface	SPI/I2C med hovedprocessordata -synkronisering
Indlejret temperatursensor	Ja
Overholdelse	Ecopack®, ROHS og "grøn" kompatible

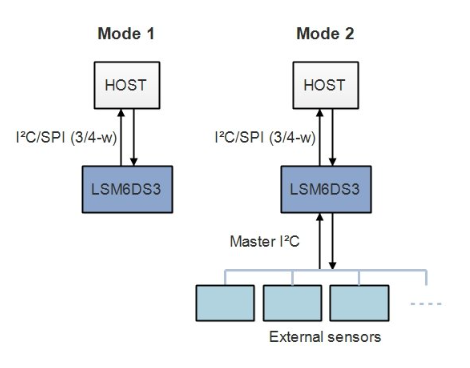

Forbindelsesmuligheder for LSM6DS3

Udvidede anvendelser af LSM6DS3

Pedometre og trin tællere

Anvendt i vid udstrækning i pedometre og trin tællere, omdanner LSM6DS3s høje præcision til at opdage bevægelse almindelig aktivitetssporing til en personlig udforskning af fitness -indsigt.Præcis trinoptælling, sammenvævet i hverdagen, tjener ofte som en stille motivator, der tilskynder dig til en stabil rytme i dine træningsrutiner.Sensorens nøjagtige følsomhedsjusteringer forbedrer enhedens præcision markant, hvilket får hvert trin til at tælle mod personlige mål.

Bevægelse og vippetdetektion

I spil og virtual reality løfter den nuancerede detektion af bevægelse og vipper brugerrejsen.Sensoren fanger de mest subtile bevægelser og gør gameplay fordybende og intuitivt.Ud over spil skinner disse evner også i billedstabilisering og augmented reality og skaber interaktioner, der resonerer med fluiditet og lydhørhed.

Indendørs navigation

I store bygninger, hvor GPS brister, tilbyder LSM6DS3 en pålidelig ledsager til indendørs navigation.Det hjælper med at præcisere placeringer inden for spredte indkøbscentre og travle lufthavne, hvilket sikrer, at navigationen mangler afbrydelse.I detailhandel beriger denne teknologi kundens rejse og leverer lokationsbaserede tjenester, der er både præcise og håndterbare.

Tryk på detektion

Moderne smarte enheder omfavner detektion af tap, forfining af din oplevelse gennem intuitiv gestus kontrol.Sensoren udmærker sig i at genkende komplekse tapmønstre og indlede innovationer i dine grænseflader.Du kan udnytte denne kapacitet og designe genvejsfunktioner, der forenkler opgaver - fra at snappe fotos til at besvare opkald - med en elegance, der føles næsten instinktiv.

IoT -enheder

I IoT -økosystemer amplificerer LSM6DS3 dataindsamling og behandling af raffinement og driver smarte teknologinitiativer.Dens rolle i hjemmeautomatiseringssystemer er hovedsageligt transformativ, optimerer energiforbruget og styrker sikkerhed gennem skarp bevægelsesdetektion.Analyse af bevægelsesmønstre muliggør oprettelse af miljøer, der er adaptive og lydhøre, hvilket gør det muligt for teknologi at blande problemfrit med husholdningslivet.

Strømstyring til håndholdte enheder

Håndholdte enheder trives med effektiv energiforbrug.LSM6DS3 styrer aktivt strømmen ved at detektere søvn- og vågne cyklusser med udsøgt nøjagtighed, sikre batterilongen og tilfredsstille dine forventninger.Det dyrker en problemfri enhedsoplevelse, hvor batteriet vedrører falder i baggrunden.

Vibrationsovervågning

I industrielle omgivelser bliver vibrationsovervågning en påkrævet praksis, der forudsiger mekaniske fejl og hjælpende forebyggende pleje.Sensorens præcision ved identifikation af vibrationsskift betyder, at vedligeholdelse kan udføres proaktivt, hvilket minimerer nedetid og køreoperationer mod topeffektivitet.

Frital detektion

Laptops og smartphones udstyret med frie falddetektion får en beskyttende kant til beskyttelse af følsomme komponenter.LSM6DS3 skelner hurtigt med frie faldbegivenheder og udløser beskyttelsesprotokoller.Du kan nyde ro i sindet, da risikoen for skader under uforudsete dråber minimeres, der forlænger enhedens levetid.

6D orienteringssensing

I robotik og droner er betydningen af ​​6D -orienteringsfølelse uovertruffen - det sikrer navigationsstabilitet og præcision.Den rige datastrøm fra LSM6DS3 forbedrer kontrolsystemerne og fremmer fremskridt inden for robotekspertise.Det lægger grundlaget for gennembrud i sofistikerede og pålidelige robotteknologier.

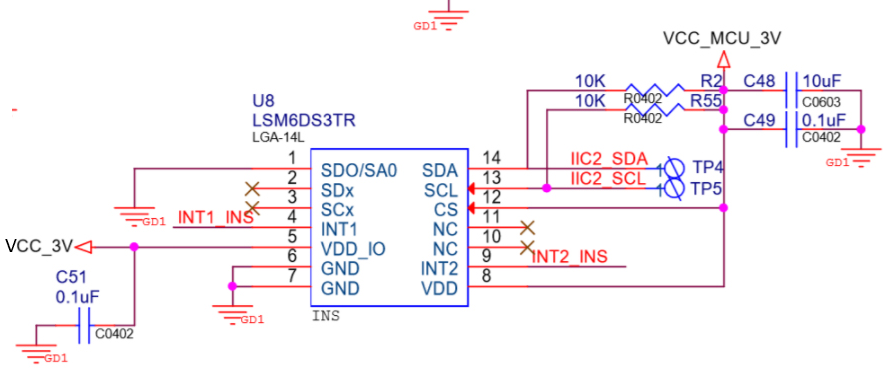

LSM6DS3 -kredsløb

Alternativer til LSM6DS3 -sensoren

Del	Sammenligne	Producenter	Kategori	Beskrivelse
LSM6DS3TR	Nuværende del	Stmicroelectronics	Accelerationssensorer	inemo inertial modul digital output 1.8V/2.5V/3.3V 14pin LGA T/R.
LSM6DS3	LSM6DS3TR vs LSM6DS3	Stmicroelectronics	Accelerationssensorer	inemo inertial modul digital output 1.8V/2.5V/3.3V 14pin LGA -bakke
LSM303DLCTR	LSM6DS3TR VS LSM303DLCTR	Stmicroelectronics	Accelerationssensorer	IMU'er - Inertielle måleenheder Inemo 3D SIP -modul 2,4V til 3,6V IO 1,8V
LSM303DLC	LSM6DS3TR VS LSM303DLC	Stmicroelectronics	Accelerationssensorer	Stmicroelectronics LSM303DLC MEMS-modul, Tri-akse Gyroskop, tri-akse accelerometer, 2g, 4g, 8g, 16g, LGA, 28

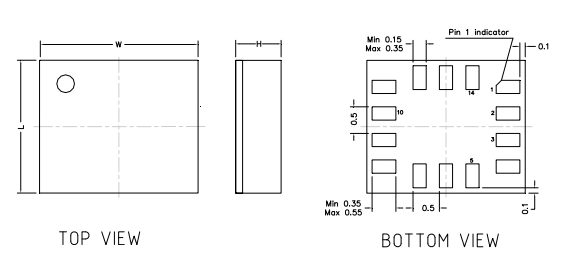

Pakke

Producentindsigt

Stmicroelectronics står som en nøglespiller i halvledersektoren, der er kendt for sine avancerede løsninger på området.Virksomheden viser ekspertise inden for områder som siliciuminnovation, systemintegration og fremstillingsfunktioner.Disse styrker placerer det i forkant af moderne system-on-chip (SOC) teknologier, der bruges til nutidens tech-konvergens.Stmicroelectronics er dedikeret til at forbedre ChIP -ydeevnen og samtidig reducere energiforbruget og omkostningerne.Deres igangværende forskningsinitiativer understreger vigtigheden af ​​miniaturisering og forbedret strømforbrug, der imødekommer de dynamiske behov på nye markeder.

Dominerende for SOC -teknologiudvikling er effektiv systemintegration, hvor stmicroelectronics virkelig skinner.Samarbejde med tech -giganter og akademiske institutioner fremmer innovation, hvilket sikrer, at løsninger er klar til markedet og tilpasset forbruger- og industriens tendenser.Denne tilgang fremskynder ikke kun udviklingen, men holder også produkttilbud relevante.Stmicroelectronics 'produktionsevne er markeret med imponerende skala og avanceret teknologi.Virksomheden investerer i banebrydende faciliteter og garanterer, at produktionsprocesser er effektive og tilpasningsdygtige.Deres kapacitet til hurtigt at skalere produktion for at imødekomme industriens behov gør dem i stand til at forblive konkurrencedygtige.
