Lær om EPM7128SQI100-10 CPLD og hvordan den håndterer digital logik

Du vil ofte have en enkelt enhed, der kan håndtere flere logiske opgaver uden at fylde dit board med ekstra dele.EPM7128SQI100-10 giver dig den fleksibilitet ved at kombinere kontrollogik, afkodning og signalrouting i én programmerbar chip.Du kan forme dens adfærd, så den matcher dine kredsløbsbehov og justere den senere, hvis tingene ændrer sig.Med en afbalanceret logisk kapacitet og forudsigelig timing passer den godt ind i systemer, der har brug for stabil digital kontrol.Dens overflademonteringspakke hjælper også med at holde layouts rene, mens den stadig giver dig masser af brugbare I/O-forbindelser.

Katalog

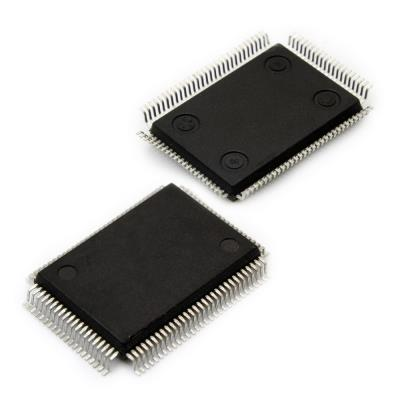

EPM7128SQI100-10 Oversigt

Den EPM7128SQI100-10 er en programmerbar logikenhed designet til at håndtere brugerdefinerede digitale kontrol- og grænsefladeopgaver inden for elektroniske systemer.Den indeholder 128 logiske elementer, der gør det muligt at kombinere flere logiske funktioner til en enkelt komponent, hvilket hjælper med at forenkle kredsløbslayout og reducere antallet af dele.Enheden understøtter hurtig logisk respons, der er velegnet til timingkontrol, signalrouting og beslutningsbaserede operationer.Dens 100-bens overflademonteringspakke muliggør integration i kompakte printdesigns, mens den bibeholder en stabil elektrisk ydeevne.Almindelige anvendelser omfatter limlogik, tilstandskontrol, adresseafkodning og interfacetilpasning i industrielle og indlejrede applikationer.Leder du efter EPM7128SQI100-10?Kontakt os for at tjekke det aktuelle lager, leveringstid og priser.

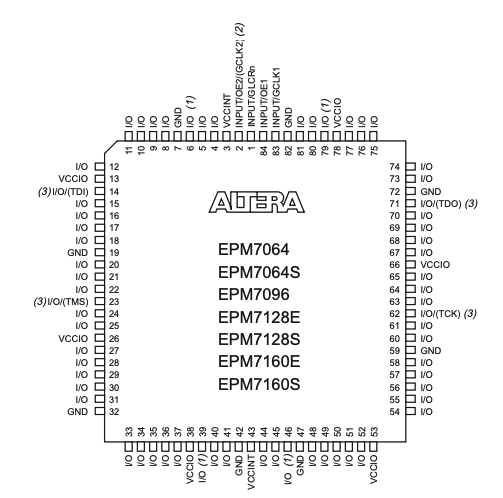

Pin-Out-diagram af EPM7128SQI100-10

Pin-arrangementet er vist for 84-bens PLCC-pakken, med signalnavne og pin-numre fordelt jævnt rundt på alle fire sider af enheden.Bruger I O-stifter optager de fleste positioner og er blandet med dedikerede strøm-, jord- og kontrolstifter for at understøtte stabil drift.VCC- og GND-stifter placeres med jævne mellemrum for at give ensartet strømfordeling på tværs af pakken.Dedikerede ben til globalt ur, udgangsaktivering og JTAG-funktioner er tydeligt mærket for at adskille dem fra generelle formål I O. Diagrammet afspejler et standardiseret layout, der understøtter forudsigelig signalruting, forenklet borddesign og kompatibilitet på tværs af relaterede MAX 7000-enheder.

Funktioner af EPM7128SQI100-10

I systemprogrammerbar logikarkitektur

EPM7128SQI100-10 understøtter logisk programmering direkte, mens den er monteret på printkortet.Dette tillader logiske opdateringer under udvikling eller efter implementering uden at fjerne enheden.Det hjælper med at reducere nedetid og forenkler revisioner, når systemets adfærd skal justeres.

Medium Density Logic Capacity

Enheden har 128 makroceller, der gør det muligt at implementere flere logiske funktioner inden for en enkelt komponent.Denne kapacitet understøtter kontrollogik, afkodningsopgaver og grænsefladehåndtering samtidig med, at behovet for yderligere diskrete logikenheder reduceres.

Structured Logic Array Block Design

Otte interne logiske array-blokke organiserer de logiske ressourcer på en forudsigelig måde.Denne struktur understøtter stabil signalruting og ensartet logisk adfærd på tværs af forskellige driftsforhold.

Brugbar Logic Gate tilgængelighed

Med cirka 2500 brugbare logiske porte kan enheden understøtte tilstandsmaskiner, tidsstyring og brugerdefinerede digitale funktioner.Dette integrationsniveau hjælper med at forenkle boardlayout og sænker det samlede antal komponenter.

Fleksibel brugerinput og -output support

Enheden understøtter op til 84 brugerkonfigurerbare input- og outputben.Denne fleksibilitet gør det muligt at interface med en lang række eksterne signaler, busser og perifere enheder i indlejrede systemer.

Hurtig udbredelsesforsinkelse

En maksimal udbredelsesforsinkelse på 10 ns gør det muligt for enheden at reagere hurtigt på inputændringer.Dette gør den velegnet til applikationer, der kræver forudsigelig timing og responsiv digital kontrol.

Industriel temperaturdriftsområde

Enheden er designet til at fungere pålideligt over et industrielt temperaturområde.Dette muliggør stabil ydeevne i miljøer, hvor der forventes temperaturvariationer, såsom kontrolsystemer og industriel elektronik.

EPM7128SQI100-10 Tekniske specifikationer

Produktegenskab	Attributværdi
Producent	Intel
Spændingsforsyning - intern	4,5 V ~ 5,5 V
Leverandørenhedspakke	100-PQFP (20x14)
Serie	MAX® 7000S
Programmerbar type	I System Programmerbar
Pakke/etui	100-BQFP
Pakke	Bakke
Driftstemperatur	-40°C ~ 85°C (TA)
Antal makroceller	128
Antal logiske elementer/blokke	8
Antal I/O	84
Antal porte	2500
Monteringstype	Overflademontering
Forsinkelsestid tpd(1) Maks	10 ns
Basisproduktnummer	EPM7128

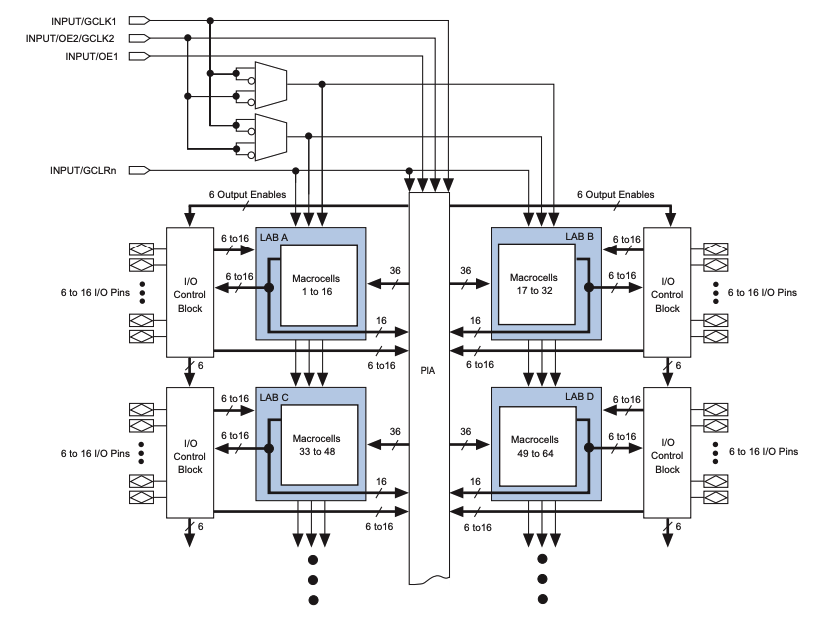

Enhedsblokdiagram af EPM7128SQI100-10

Intern arkitektur er arrangeret omkring flere logiske array-blokke, der hver indeholder en defineret gruppe af makroceller, der bruges til at implementere kombinations- og registrerede logiske funktioner.Disse logiske array-blokke er sammenkoblet gennem et centralt programmerbart interconnect-array, der muliggør signalruting mellem blokke med forudsigelig timing-adfærd.Dedikerede I O-kontrolblokke omgiver de logiske array-blokke og styrer inputbuffering, output-drift, tristatskontrol og feedback-stier mellem eksterne ben og intern logik.Globale ressourcer, herunder clock-indgange, udgangsaktiveringssignaler og et globalt klart signal, er fordelt over enheden for at understøtte synkron drift og koordineret kontrol af output.Denne struktur afspejler den organisation, der bruges af EPM7128SQI100-10, som integrerer flere logiske array-blokke og makroceller for at understøtte programmerbar logik med middeldensitet med deterministisk signalruting og centraliserede kontrolstier.

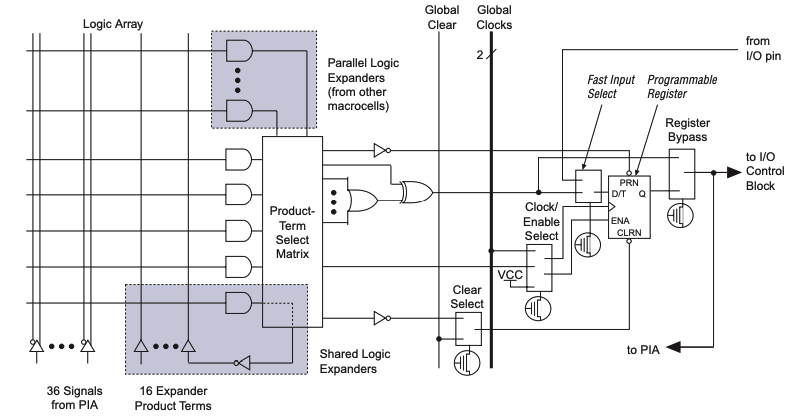

Enhed Macrocell af EPM7128SQI100-10

Logik i en enkelt makrocelle er organiseret omkring en produktudvalgsmatrix, der modtager inputsignaler fra det programmerbare sammenkoblingsarray og lokale logiske udvidere.Flere produktudtryk kombineres for at danne summen af ​​produktlogik, som kan drive enten et kombinationsoutput eller et programmerbart register.Registret inkluderer uraktiverings-, rydnings-, forudindstillede og bypass-stier, hvilket muliggør fleksibelt valg mellem registreret og uregistreret drift.Globalt ur og globale klare signaler dirigeres direkte ind i makrocellen for at understøtte synkron kontrol på tværs af enheden.Outputdata sendes til I O-kontrolblokken eller føres tilbage til interconnect-arrayet, hvilket muliggør genbrug af logiske resultater og effektiv signalfordeling inden for EPM7128SQI100-10.

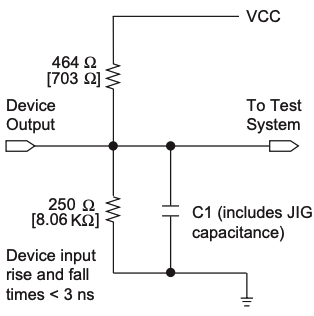

AC-testbetingelser for EPM7128SQI100-10

Testkonfiguration definerer de elektriske forhold, der bruges til AC-timingmålinger ved at specificere resistive belastninger, kapacitive belastninger og signalveje mellem enheden og testsystemet.Enhedens udgang er forbundet til VCC gennem en pull-up-modstand og til jord gennem et defineret belastningsnetværk, der modellerer output-drevets adfærd under omskiftning.En kondensator repræsenterer total belastningskapacitans, inklusive armatureffekter, mens testsystemforbindelsen overvåger signalovergange.Indgangsstignings- og faldtider er begrænset til mindre end 3 ns for at sikre ensartede måleforhold.Opsætningen afspejler, hvordan forsyningstransienter og jordstrøm kan påvirke observeret AC-ydelse og etablerer standardiserede betingelser for timingkarakterisering af EPM7128SQI100-10.

Anvendelser af EPM7128SQI100-10

Industrielle kontrol- og automationssystemer

EPM7128SQI100-10 bruges almindeligvis i industrielle kontrolmiljøer til at håndtere sekventering, interlock-logik og signalkoordinering.Det hjælper med at styre inputforhold fra sensorer og kontakter, mens det genererer stabile styresignaler til aktuatorer og styremoduler.Dens programmerbare struktur gør det muligt at tilpasse kontroladfærd, efterhånden som systemkravene ændres.

Telekommunikationsudstyrskontrollogik

I telekommunikationsudstyr understøtter enheden kontrolstier, der styrer timing, signalrouting og grænsefladekoordinering.Det bruges ofte til at organisere kontrolsignaler mellem processorenheder og kommunikationsgrænseflader, hvilket hjælper med at opretholde et velordnet dataflow inden for omskiftnings- og transmissionshardware.

Netværkshardwarelimlogik

Enheden anvendes som limlogik i netværkshardware til at forbinde processorer, hukommelsesenheder og perifere komponenter.Den understøtter adresseafkodning, busarbitration og signaljustering, hvilket gør det muligt for forskellige digitale blokke at fungere sammen i kompakte netværkssystemer.

Indlejret systemgrænseflade og afkodningslogik

Inden for indlejrede systemer giver EPM7128SQI100-10 interfacelogik mellem controllere og eksterne enheder.Den bruges til adresseafkodning, generering af styresignaler og grundlæggende protokolhåndtering, hvilket hjælper med at forenkle systemdesign og reducere antallet af diskrete logiske komponenter.

Ældre computer- og instrumenteringssystemer

Enheden er velegnet til ældre computerplatforme og instrumenteringssystemer, der kræver stabil logisk udskiftning.Det kan konsolidere ældre diskrete logiske funktioner til en enkelt programmerbar enhed, mens den bevarer kompatibiliteten med eksisterende signalniveauer og timingadfærd.

Protokolbro og implementering af statsmaskine

EPM7128SQI100-10 bruges til at implementere protokolbro- og tilstandsmaskiner, der styrer strukturerede digitale processer.Den understøtter definerede tilstandsovergange og kontrolsekvensering, hvilket gør den velegnet til at koordinere kommunikations- og kontrolopgaver på tværs af forskellige systemblokke.

Fordele og ulemper ved EPM7128SQI100-10

Fordele

• Understøtter systemlogikopdateringer uden at fjerne enheden fra kortet

• Giver 128 makroceller egnet til mellemskala kontrol og interfacelogik

• Tilbyder forudsigelig timing med en maksimal udbredelsesforsinkelse på 10 ns

• Fungerer over et industrielt temperaturområde for stabil ydeevne i marken

• Inkluderer et stort antal brugerkonfigurerbare input- og outputben til fleksibel grænseflade

Ulemper

• Fungerer på en 5 V-forsyning, hvilket begrænser kompatibiliteten med lavere spændingssystemer

• Logikkapaciteten er lavere sammenlignet med nyere programmerbare logiske enheder

• Strømforbruget er højere end moderne laveffekt programmerbare alternativer

• Pakkestørrelsen passer muligvis ikke til meget kompakte eller pladsbegrænsede designs

EPM7128SQI100-10 Alternativer

Varenummer	Producent	Nøglefunktioner	Brug Case/Noter
EPM7128SQI100-10N	Intel	128 makroceller med programmerbarhed i systemet, 5 V internt forsyningsområde og hurtig 10 ns maksimal udbredelsesforsinkelse i en overflademonteret pakke.	Anvendes i digital limlogik, kontrollogik og grænsefladeapplikationer, der kræver pålidelig timing og moderat logiktæthed.
EPM7128SQI160-10	Intel	Samme 128 makrocellearkitektur med 10 ns hastighedsgrad, tilbydes i en større pin-count-pakke for udvidet routingfleksibilitet.	Velegnet til design, der kræver ekstra I/O-adgang eller kompatibilitet med eksisterende boardlayouts.
EPM7128SQI160-10N	Intel	128 makroceller, in-system programmerbar CPLD med stabil 5 V drift og udvidet temperaturunderstøttelse.	Velegnet til industrielle og indlejrede systemer, der kræver pålidelig logisk kontrol over bredere temperaturområder.

Om Intel

Intel er en global teknologivirksomhed kendt for at udvikle en bred vifte af digitale computerløsninger og programmerbare logiske løsninger.Virksomheden har en lang historie med at fremme halvlederdesign til computere, kommunikation og indlejrede systemer.Dens programmerbare logikportefølje understøtter systemkontrol, signalstyring og grænsefladelogik på tværs af industrielle, netværks- og indlejrede applikationer.Intel fokuserer på at levere skalerbare logiske platforme, der balancerer ydeevne, stabilitet og langsigtet platformunderstøttelse.Dets produkter er meget udbredt i både etablerede systemarkitekturer og udviklende digitale designs, hvilket afspejler en stærk tilstedeværelse i det bredere elektronikøkosystem.

Konklusion

EPM7128SQI100-10 samler logisk kontrol, timing og interfacehåndtering i en enkelt programmerbar enhed.Du får en klar struktur med logiske array-blokke og makroceller, der gør adfærd forudsigelig.Dens pin-layout og I/O-fleksibilitet hjælper med at forenkle board routing.Hurtige svartider understøtter stabil digital kontrol i mange systemer.Enheden fungerer også godt, når du skal opdatere logikken uden hardwareændringer.Samlet set tilbyder det en praktisk måde at styre mellemstor digital logik på ét sted.
