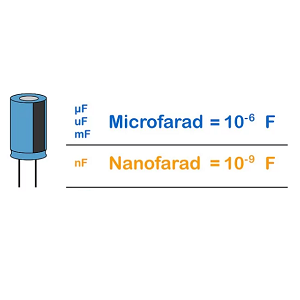

Nanofarader og mikrofarader: Omfattende guide til kapacitans og konverteringer

Små enheder som nanofarader (NF) og mikrofarader (µF) hjælper os med at måle, hvordan kondensatorer fungerer.Kondensatorer er dele, der bruges i næsten alle elektroniske enheder til at opbevare og kontrollere elektricitet.Denne artikel ser på, hvad nanofarader og mikrofarader er, hvordan de bruges i elektronik, og hvordan man skifter mellem disse enheder.Vi vil se, hvordan disse enheder hjælper med at få enheder til at fungere bedre og mere pålideligt.Vi lærer også om almindelige kondensatorværdier, og hvordan man beregner effekten af ​​kondensatorer i kredsløb, der bruger vekslende strøm (AC), hvilket hjælper med at sikre, at elektroniske systemer kører glat.

Katalog

Hvad er Nanofarad (NF)?

De Nanofarad (NF) er en lille enhed af elektrisk kapacitet.Det er lig med en milliarddel af en Farad (1 NF = 10⁻⁹ F).Denne enhed er meget vigtig inden for elektronik, især til måling af kapacitansen af ​​små komponenter som kondensatorer.Kondensatorer hjælper med at opbevare og frigive elektrisk energi, og de bruges i næsten enhver elektronisk enhed.Nanofarad er en del af det internationale enhedssystem (SI), der sikrer nøjagtige og standardmålinger inden for elektroteknik.Kapacitans er en kondensatorens evne til at opbevare en elektrisk ladning.Selvom en nanofarad er en meget lille mængde, spiller den en vigtig rolle i mange elektroniske kredsløb.Disse små kapacitansværdier hjælper med at finjustere elektroniske signaler.Nanofarad -kondensatorer bruges ofte i kredsløb, der har brug for præcis kontrol, såsom oscillatorer, der skaber gentagne signaler, signalbehandlingssystemer, der håndterer datatransmission og timingkredsløb, der kontrollerer, når elektroniske handlinger sker.

I applikationer hjælper kondensatorer med Nanofarad -ratings elektroniske enheder bedre og hurtigere.De reagerer hurtigt på ændringer i elektriske signaler og opbevarer små mængder af ladning effektivt.Disse kondensatorer er nyttige i radiofrekvens (RF) kredsløb, hvor de hjælper med at sende og modtage signaler.De findes også i støjundertrykkelsessystemer, der forbedrer signalkvaliteten ved at reducere uønsket elektrisk interferens.En anden anvendelse er i strømforsyningskredsløb, hvor de stabiliserer spænding og beskytter følsomme elektroniske dele mod pludselige spændingsændringer.For at gøre elektronisk design lettere er Nanofarad skrevet som NF i kredsløbsdiagrammer og tekniske dokumenter.Denne forkortelse hjælper hurtigt med at identificere de rigtige kondensatorer til projekter.Det er vigtigt at bruge den korrekte kondensatorværdi, især i højfrekvente kredsløb, hvor selv små fejl kan forårsage problemer.

Hvad er mikrofarad (µF)?

De Mikrofarad (µF) er en enhed af elektrisk kapacitans.Det er lig med en milliondel af en farad (1 µf = 10⁻⁶ f).Denne enhed bruges ofte til at måle kapacitansen af ​​større kondensatorer.Disse kondensatorer hjælper med at opbevare og frigive elektrisk energi i enheder såsom strømforsyninger, lydsystemer og signalfiltre.Fordi de kan opbevare mere ladning end mindre kondensatorer, bruges mikrofarad -kondensatorer i kredsløb, der har brug for stabil og pålidelig ydelse.I elektronik spiller kondensatorer med mikrofaradværdier en rolle i strømforsyningskredsløb.De hjælper med at reducere spændingsændringer og holde den elektriske output stabil.Dette er vigtigt i enheder, der kræver en konstant strømforsyning.

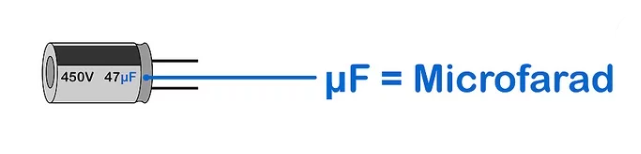

Figur 2. Mikrofarad

I lydsystemer bruges mikrofarad -kondensatorer til signalkobling. De tillader vekslende strøm (AC) signaler at passere, mens de er Blokering af jævnstrøm (DC), som hjælper med at opretholde klar og uforvristet sund.Uden disse kondensatorer kunne uønskede DC -signaler skade lyd udstyr.Microfarad -kondensatorer er også nyttige i energilagring Systemer.De hjælper med at udjævne strømforsyning ved at opbevare og frigive energi når det er nødvendigt.Dette er nyttigt i elektroniske enheder, der skal Juster hurtigt til skiftende strømkrav.Fra små gadgets til store Industrielle maskiner, disse kondensatorer forbedrer effektiviteten og pålidelighed.Ved at fungere som energibuffere forhindrer de pludselig spænding Dråber eller pigge, der kan skade følsomme komponenter.

En af de mest almindelige typer mikrofarad -kondensatorer er den elektrolytiske kondensator.Disse kondensatorer findes ofte i kredsløb, der konverterer vekslende strøm (AC) til jævnstrøm (DC).Denne konvertering er nødvendig for mange elektroniske enheder, da de fleste fungerer på DC -strøm.Mikrofarad -kondensatorer i disse kredsløb hjælper med at sikre en glat og stabil effektstrøm, hvilket er vigtigt for korrekt funktion af elektroniske komponenter.De udvider også levetiden for enheder ved at reducere stress på elektriske dele.For at gøre identifikationen lettere er mikrofarad -kondensatorer mærket med deres kapacitansværdi, såsom 1 µF for en mikrofarad.Denne notation hjælper med at vælge den rigtige kondensator til deres kredsløb.Brug af den korrekte kondensatorværdi er påkrævet for at undgå kredsløbsfejl eller fejl.Ved at følge standardmærkning og forståelse af rollen som mikrofarad -kondensatorer kan du designe og opbygge pålidelige elektroniske systemer til en lang række applikationer.

Farad og kapacitive målinger

Farad (F) er den officielle kapacitansenhed i det internationale enhedssystem (SI).Det hjælper med at måle, hvor meget elektrisk ladning en kondensator kan opbevare.Farad defineres ved hjælp af ligningen:

I denne formel, C står for kapacitans i Farads, Q repræsenterer ladningen i coulombs og V er spændingen i volt.En kondensator har en kapacitans på en Farad, hvis opbevaring af en ladning på en coulomb får dens spænding til at stige med en volt.Dette betyder, at Farad måler, hvor godt en kondensator kan holde og frigive elektrisk energi.En Farad er imidlertid en meget stor enhed, hvilket gør den upraktisk for hverdagens elektronik.Hvis en kondensator havde en kapacitans på en Farad, ville den være for stor til at passe ind i de fleste elektroniske enheder.Brug i stedet mindre enheder som mikrofarader (µF), nanofarader (NF) og picofarads (PF).Disse mindre enheder gør det lettere at designe kompakte og effektive elektroniske kredsløb uden at tage for meget plads.Ved hjælp af disse underenheder kan kondensatorer bygges i forskellige størrelser for at passe til specifikke behov.Uanset om det er i små mobiltelefoner eller store kraftsystemer, hjælper kondensatorer med at udjævne spændingsændringer, filtrere uønsket støj og beskytte kredsløb mod pludselige spændingspidser.

Selvom de fleste elektroniske enheder bruger kondensatorer med mikrofarad- eller nanofaradværdier, er Farad stadig vigtig i specielle anvendelser.Et eksempel er superkapacitorer, der har meget høje kapacitansværdier.Disse superkapacitorer bruges i elektriske køretøjer, hvor de leverer hurtige bursts af energi og i vedvarende energisystemer, hvor de hjælper med at stabilisere strømforsyningen.Fordi de hurtigt kan oplade og udlades, er superkapacitorer nyttige til håndtering af krav til høje energi effektivt.At forstå Farad og dens mindre enheder hjælper med at vælge de rigtige kondensatorer til forskellige elektroniske design.Ved at vælge den korrekte kapacitansværdi kan du sikre, at enheder fungerer glat og pålideligt.Denne viden er nødvendig for at udvikle bedre og mere effektive elektroniske systemer i forskellige brancher.

Nanofarad til konvertering af mikrofarad

Tabel, der viser forskellige nanofarad -målinger konverteret til mikrofarader.

Nanofarad (NF)	Mikrofarad (µF)
0,01 NF	0,00001 µF
0,1 NF	0,0001 µF
1 nf	0,001 µF
2 nf	0,002 µF
3 nf	0,003 µF
4 nf	0,004 µF
5 nf	0,005 µF
6 nf	0,006 µF
7 nf	0,007 µF
8 nf	0,008 µF
9 nf	0,009 µF
10 nf	0,01 µF
20 nf	0,02 µF
30 nf	0,03 µF
40 NF	0,04 µF
50 NF	0,05 µF
60 nf	0,06 µF
70 nf	0,07 µF
80 nf	0,08 µF
90 NF	0,09 µF
100 nf	0,1 µF
200 nf	0,2 μF
300 NF	0,3 μF
400 NF	0,4 μF
500 NF	0,5 μF
600 NF	0,6 μF
700 NF	0,7 μF
800 NF	0,8 μF
900 NF	0,9 μF
1 000 NF	1 µF
2 000 NF	2 µF
3 000 NF	3 µF
4 000 NF	4 µF
5 000 NF	5 µF
6 000 NF	6 µF
7 000 NF	7 µF
8 000 NF	8 µF
9 000 NF	9 µF
10 000 NF	10 µF

Hvordan konverteres nanofarader til mikrofarader?

Konvertering af kapacitansværdier fra nanofarader (NF) til mikrofarader (µF) er en vigtig opgave inden for elektronik.Det hjælper med at vælge de rigtige kondensatorer til kredsløb, hvilket sikrer, at komponenter fungerer korrekt sammen.Forskellige måleenheder bruges til at beskrive kapacitans, så det er nødvendigt at forstå, hvordan man skifter mellem dem, når man læser kredsløbsdiagrammer, bestiller dele eller udskifter kondensatorer i elektroniske enheder.

Konverteringsmetode

For at konvertere nanofarader til mikrofarader skal du huske en enkel regel:

Dette betyder, at for at ændre en kapacitansværdi fra nanofarader til mikrofarader, deler du simpelthen med 1000. Denne metode sikrer nøjagtighed og konsistens, når du arbejder med forskellige kondensatorværdier i forskellige elektroniske anvendelser.Lad os sige, at du har en kondensator mærket 5000 NF, og du er nødt til at konvertere den til mikrofarader:

Så 5000 NF er lig med 5 µF.Ved at følge denne enkle opdelingsregel kan du hurtigt konvertere enhver nanofarad -værdi til mikrofarader uden forvirring.Årsagen bag denne konvertering ligger i definitionerne af metriske præfikser, der bruges i det internationale enhedssystem (SI):

• Mikro (µ) betyder 10⁻⁶ Farads (en-milliontedel af en Farad).

• Nano (N) betyder 10⁻⁹ Farads (en milliarddel af en Farad).

Da en mikrofarad (1 µF) er lig med 1000 nanofarader (1000 NF), følger konverteringen et enkelt forhold på 1000: 1.Dette gør beregninger let og hjælper med at undgå fejl, når man skifter mellem forskellige kapacitansenheder.Denne konvertering er meget nyttig inden for elektronik, især når du læser kondensatorværdier på kredsløbsdiagrammer eller arbejder med forskellige mærkningssystemer.Nogle producenter viser kapacitans i nanofarader, mens andre bruger mikrofarader.At være i stand til at skifte mellem disse enheder hjælper med at forhindre fejl, når du vælger komponenter.Denne viden er også nødvendig ved udskiftning af kondensatorer.Hvis et kredsløb kræver 0,47 µF, men den tilgængelige kondensator er mærket 470 NF, vel vidende, at 470 NF = 0,47 µF giver dig mulighed for at bruge den rigtige del.Ved at mestre denne enkle konvertering kan du sikre korrekt valg af kondensator, opretholde kredsløbsfunktionalitet og forhindre elektriske fejl i både små elektroniske gadgets og komplekse industrisystemer.

Kapacitans -konverteringsformler

At forstå, hvordan man konverterer kapacitansværdier mellem forskellige enheder, er meget vigtig inden for elektronik.Når man designer kredsløb, arbejder andre ofte med kondensatorer mærket i forskellige enheder, såsom nanofarader (NF) og mikrofarader (µF).At vide, hvordan man skifter mellem disse enheder, hjælper med at sikre, at de rigtige komponenter vælges og bruges korrekt i elektroniske systemer.Kapacitans er et mål for, hvor meget elektrisk ladning en kondensator kan opbevare.Da kondensatorer findes i mange størrelser, er de mærket med forskellige enhedspræfikser for at gøre deres værdier lettere at læse og bruge.Evnen til at konvertere mellem nanofarader (NF) og mikrofarader (µF) er behov for design, analyse og fejlfinding af elektroniske kredsløb.

At ændre en kapacitansværdi fra Nanofarads (NF) til Mikrofarader (µF), multiplicer antallet af nanofarader med 0,001.Dette skyldes, at 1 mikrofarad er lig med 1000 nanofarader.Konverteringsformlen:

Eksempel, hvis du har en 2200 NF -kondensator og ønsker at konvertere den til mikrofarader:

Så 2200 NF er lig med 2,2 µF.

At konvertere en kapacitansværdi fra Mikrofarader (µF) til Nanofarads (NF), multiplicer antallet af mikrofarader med 1000. Da 1 mikrofarad indeholder 1000 nanofarader, hjælper denne enkle multiplikation med hurtigt at finde den tilsvarende værdi.Konverteringsformlen:

Eksempel, hvis du har en kondensator med en kapacitans på 4,7 µF og ønsker at konvertere den til nanofarader:

Så 4,7 µF er lig med 4700 NF.

Disse enkle formler gør det nemt at arbejde med forskellige kapacitansværdier.Mange kredsløbsdiagrammer, datablad og komponentetiketter bruger forskellige enheder, så hurtige og nøjagtige konverteringer hjælper med at vælge den rigtige kondensator, når du udskifter eller opgraderer komponenter, læser og tolker kredsløbsdiagrammer med forskellige enhedsnotationer, hvilket sikrer korrekt kredsløbsfunktionalitet med den korrekte kapacitetsværdi,og forhindre fejl, der kan føre til funktionsfejl eller ineffektivitet.Ved at mestre disse konverteringer kan enhver, der arbejder med elektronik, med sikkerhed håndtere kondensatorer og designkredsløb, der fungerer effektivt og pålideligt.Uanset om du arbejder på små elektroniske gadgets eller store elektriske systemer, sikrer disse enkle beregninger præcision i kredsløbsdesign og ydeevne.

Anvendelse af konverteringsteknikker i praktiske scenarier

Konvertering af kapacitansværdier fra nanofarader (NF) til mikrofarader (µF) er en fælles opgave inden for elektronik.Mange elektroniske komponenter, især kondensatorer, er mærket med forskellige enhedspræfikser afhængigt af producenten eller regionen.Nogle kredsløbsdiagrammer og tekniske specifikationer viser kapacitansværdier i mikrofarader, mens andre bruger nanofarader.For at sikre, at den korrekte kondensator bruges i et kredsløb, skal du let kunne konvertere mellem disse enheder.Denne evne hjælper med at forhindre fejl, sikrer kompatibilitet mellem komponenter og giver mulighed for glat kredsløbsfunktionalitet.Uanset om at designe et nyt kredsløb, fejlfinding af en eksisterende eller udskiftning af kondensatorer, hurtige og nøjagtige konverteringer mellem nanofarader og mikrofarader hjælper med at bevare effektiviteten og pålideligheden i elektroniske systemer.

Et almindeligt scenario, hvor kapacitanskonvertering er nødvendig, er, når man arbejder med større kapacitansværdier.Antag, at du har en kondensator mærket 2000 nanofarader (NF), men dit kredsløbsdiagram specificerer, at den krævede kapacitans skal være i mikrofarader (µF).For at kontrollere, om denne kondensator er egnet, skal du konvertere dens værdi til mikrofarader.Formlen til konvertering af NF til µF er enkel: Del kapacitansen i nanofarader med 1000. Anvendelse af denne formel beregner vi 2000 NF ÷ 1000 = 2 µF.Dette betyder, at en kondensator med 2000 NF kapacitans svarer til 2 µF, og den kan bruges i ethvert kredsløb, der kræver en 2 µF kondensator.Denne hurtige konvertering giver mulighed for at verificere komponentspecifikationer og sikre, at den rigtige kondensator vælges til kredsløbet.

Et andet eksempel involverer konvertering af mindre kapacitansværdier fra nanofarader til mikrofarader.Antag, at du har en kondensator med en kapacitans på 750 NF, men kredsløbet kræver, at værdien skal være i µF for kompatibilitet.Ved hjælp af den samme konverteringsformel deler vi 750 NF med 1000, hvilket resulterer i 0,75 µF.Dette bekræfter, at en kondensator, der er mærket 750 NF, er den samme som en mærket 0,75 µF.Denne enkle, men effektive metode hjælper med at undgå forvirring, når man vælger eller udskifter kondensatorer, hvilket sikrer, at de rigtige værdier bruges til at opretholde kredsløbseffektivitet og stabilitet.

At forstå og anvende disse konverteringer er vigtig, fordi kapacitansværdier ofte udtrykkes i forskellige enheder på tværs af forskellige tekniske dokumenter og kredsløbsdiagrammer.Arbejde med et datablad, der viser kondensatorværdier i nanofarader, men kredsløbet designer bruger mikrofarader, ved at vide, hvordan man konverterer mellem de to, sikrer, at de korrekte komponenter vælges.Denne viden er nyttig, når man bestiller kondensatorer fra forskellige leverandører.I tilfælde, hvor en specifik kondensatorværdi ikke er tilgængelig, giver konvertering mellem disse enheder mulighed for at finde et passende alternativ med en tilsvarende kapacitans, hvilket forhindrer forsinkelser i kredsløbsmontering eller reparation.Mastering af kapacitetskonverteringsteknikker, sikrer nøjagtighed, kompatibilitet og pålidelighed af elektroniske kredsløb.Konvertering mellem nanofarader og mikrofarader hjælper med at forhindre funktionsfejl i kredsløbet, undgå dyre fejl og sikre jævn elektronisk ydeevne.Uanset om du arbejder på enkle elektroniske gadgets eller komplekse industrielle kredsløb, er det at vide, hvordan man hurtigt og nøjagtigt skifter mellem disse enheder, en værdifuld færdighed, der forbedrer effektiviteten og præcisionen i elektronisk design og fejlfinding.

Standardkapacitansværdier og e-serie

I elektronik findes kondensatorer i mange forskellige værdier, men ikke alle mulige værdier fremstilles.I stedet følger kondensatorværdier et standardiseret system kaldet e-serien.Dette system hjælper med at sikre, at kondensatorer er tilgængelige i logiske og praktiske værdier, hvilket gør det lettere at vælge de rigtige komponenter til kredsløb.E-serien arrangerer værdier på en måde, der dækker forskellige niveauer af præcision og tolerance, hvilket gør det muligt for elektroniske enheder at fungere pålideligt uden at kræve en uendelig række komponentværdier.

E-serien er et system, der organiserer komponentværdier på en struktureret måde, der deler hvert årti (en række værdier fra 1 til 10, 10 til 100, og så videre) til et specifikt antal foretrukne værdier.Disse værdier vælges ved hjælp af en logaritmisk skala, hvilket betyder, at hvert trin i serien repræsenterer en procentvis stigning fra den forrige værdi.De forskellige e-serie-grupper findes for at matche forskellige niveauer af tolerance i elektroniske komponenter.Jo flere værdier en serie har pr. Årti, jo strammere er tolerancen og jo mere præcis komponenterne.

E3 -serien: Indeholder 3 værdier pr. Årti og bruges til komponenter med en stor tolerance på ± 40%.Disse bruges i applikationer, hvor der ikke kræves høj præcision.

E6 -serie: Indeholder 6 værdier pr. Årti og bruges til komponenter med en ± 20% tolerance.Denne serie afbalancerer omkostninger og præcision og findes ofte inden for elektronik.

E12 -serie: Indeholder 12 værdier pr. Årti og bruges til komponenter med en ± 10% tolerance.Det foretrækkes til mere nøjagtige elektroniske applikationer.

E24 -serien: Indeholder 24 værdier pr. Årti og er designet til komponenter med en ± 5% tolerance.Det bruges i industriel og specialiseret elektronik.

E48 -serien: Indeholder 48 værdier pr. Årti og understøtter en ± 2% tolerance.Det er velegnet til applikationer med høj præcision, såsom kommunikationsenheder.

E96 -serien: Indeholder 96 værdier pr. Årti og understøtter en ± 1% tolerance.Denne serie bruges i præcisionselektronik, hvor komponentværdier skal være meget nøjagtige.

E192 -serie: Indeholder 192 værdier pr. Årti og bruges til komponenter med ekstremt stramme tolerancer på ± 0,5%, ± 0,25%eller ± 0,1%.Disse kondensatorer er store inden for avanceret teknologi og præcisionstekniske projekter.

For eksempel inden for E6 -serien inkluderer de foretrukne kondensatorværdier 10, 15, 22, 33, 47 og 68. Efterhånden som serien skrider frem til E12, E24 og videre, tilføjes mere specifikke værdier for at tillade finere justeringer i kredsløbsdesign.Dette system sikrer, at du kan vælge den mest passende kondensatorværdi uden at kræve ethvert muligt tal, hvilket gør komponentudvælgelse enklere og mere effektiv.

Beregning af kapacitiv reaktans i AC -kredsløb

At forstå kapacitiv reaktans er vigtig, når man arbejder med AC -kredsløb.Kondensatorer opfører sig ikke på samme måde i AC -kredsløb, som de gør i DC -kredsløb.I stedet for blot at opbevare opladning, er de imod strømmen af ​​skiftende strøm (AC) på en måde, der afhænger af signalets hyppighed.Denne modstand er kendt som kapacitiv reaktans (XₐₙₐₜₕC).I modsætning til resistens, som forbliver konstant, ændrer kapacitive reaktans afhængigt af frekvensen af ​​vekselstrømssignalet og kondensatorens kapacitans.At lære at beregne kapacitiv reaktans hjælper med at designe kredsløb, der fungerer korrekt i applikationer såsom signalfiltrering, impedans matchning og faseskift.Den kapacitive reaktans af en kondensator i et vekselstrømskredsløb kan beregnes ved hjælp af formlen:

hvor XC er den kapacitive reaktans (målt i ohm, ω), f er frekvensen af ​​vekselstrømssignalet (målt i Hertz, Hz), C er kapacitansen (målt i farads, f) og π (PI) er en matematisk konstant, ca. 3.14159.

Denne formel viser, at kapacitiv reaktans er omvendt proportional med både frekvens og kapacitans.Rent praktisk, når frekvensen øges, falder den kapacitive reaktans, hvilket gør det muligt for flere AC at passere gennem kondensatoren.Tilsvarende, når kapacitansen øges, falder reaktansen også, hvilket betyder, at kondensatoren tillader en større strøm af AC.Dette forhold er vigtigt i kredsløbsdesign, især i applikationer såsom filtrering, kobling og impedans matchning, hvor kondensatorer spiller en rolle i at kontrollere signalstrøm og systemydelse.

Da de fleste kondensatorer, der bruges i kredsløb, har kapacitansværdier i Mikrofarader (µF) eller Nanofarads (NF), det er vigtigt at konvertere disse værdier til farads (F), før formlen anvender.Konverteringsreglerne er:

• 1 µF = 1 × 10⁻⁶ F (en mikrofarad er lig med en million-den farad).

• 1 NF = 1 × 10⁻⁹ F (en nanofarad er lig med en milliarddel af en Farad).

Før du udfører beregninger, skal du altid udtrykke kapacitansen i Farads for at sikre nøjagtighed.

Eksempel Beregninger: Effekter af frekvens og kapacitans

Kapacitiv reaktans ved forskellige frekvenser

Lad os overveje en kondensator med en kapacitans på 100 NF (0,1 µF eller 0,1 × 10⁻⁶ F) og beregne dens kapacitive reaktans ved forskellige frekvenser:

1. Ved 50 Hz:

2. Ved 1 kHz (1000 Hz):

3. Ved 10 kHz (10.000 Hz):

Disse resultater viser, at når frekvensen stiger, falder kapacitiv reaktans.Dette betyder, at kondensatoren ved højere frekvenser tillader mere AC at passere, hvilket gør det til et effektivt højpasfilter i elektroniske kredsløb.

Kapacitiv reaktans med forskellige kapacitansværdier

Lad os nu se, hvordan kapacitiv reaktans ændrer sig, når vi bruger forskellige kondensatorer, og holder frekvensen konstant ved 1 kHz (1000 Hz):

1. For 10 NF (0,01 µF eller 0,01 × 10⁻⁶ F):

2. For 1 µF (1 × 10⁻⁶ f):

3. For 10 µF (10 × 10⁻⁶ f):

Disse beregninger viser, at når kapacitansen øges, falder kapacitiv reaktans.Dette betyder, at større kondensatorer tillader flere AC at flyde, hvilket er nyttigt i applikationer som strømforsyningsfiltrering, hvor kondensatorer hjælper med at udjævne spændingsvingninger.

Virkninger på kredsløbets ydeevne

Frekvensfiltre: Kondensatorer spiller en rolle i frekvensfiltreringsapplikationer, især i design af lavpas og højpasfiltre.Et højpasfilter gør det muligt for højfrekvente signaler at passere under blokering af lavfrekvente signaler, hvilket gør det nyttigt i applikationer som lydudligning og signalbehandling.Omvendt tillader et lavpasfilter lavfrekvente signaler, mens de dæmper højere frekvenser til udjævning af signaler og reducering af støj i strømforsyninger.Ved omhyggeligt at vælge kapacitansværdien kan du finjustere cutoff-frekvensen af ​​disse filtre, kontrollere, hvilke frekvenser der er tilladt eller undertrykt.Dette princip anvendes bredt i lydsystemer, radioer og kommunikationsenheder, hvor præcis frekvensstyring er nødvendig for klar signaloverførsel og modtagelse.

Impedans -matching: I AC -kredsløb er impedansmatchning vigtig for at maksimere kraftoverførsel og minimere signalreflektion eller tab.Uoverensstemmende impedans kan føre til ineffektiv energioverførsel, signalnedbrydning og uønsket interferens, især i højfrekvente applikationer.Kondensatorer hjælper med at opnå korrekt impedans matchning ved at justere den reaktive komponent i et kredsløbsimpedans, hvilket sikrer optimal signalstrøm.Denne teknik er vigtig i radiofrekvens (RF) kredsløb og lydelektronik, hvor opretholdelse af konsekvent signalstyrke og klarhed er påkrævet.Korrekt matchet impedans forbedrer effektiviteten af ​​antenner, transmissionslinjer og forstærkere, hvilket forbedrer den samlede kredsløbsydelse og stabilitet.

Faseskift: En af de unikke egenskaber ved kondensatorer i vekselstrømskredsløb er deres evne til at flytte fasen af ​​et vekselstrømssignal med 90 grader.I et rent kapacitivt kredsløb fører strømmen spændingen med en fjerdedel af en cyklus, en opførsel, der strategisk bruges i forskellige elektroniske anvendelser.Denne faseskiftende egenskab er stor i oscillatorer, hvor kondensatorer hjælper med at generere stabile bølgeformer til ure og signalbehandlingskredsløb.Det bruges også i motorstyringskredsløb for at skabe den nødvendige faseforskel til start og kørende visse typer elektriske motorer.Ved at udnytte kondensatorer til faseskift kan du designe mere effektive signalbehandlings- og kontrolsystemer på tværs af en lang række applikationer.

Almindelige fejl i Nanofarad til Microfarad -konvertering

Da kondensatorer ofte er mærket ved hjælp af forskellige enheder, sikrer forståelse af den rigtige måde at konvertere mellem dem nøjagtigt kredsløbsdesign og korrekt valg af komponent.Selv små fejl i konverteringsprocessen kan imidlertid forårsage store problemer i elektroniske kredsløb.Fejl i kapacitansværdier kan føre til forkert signalbehandling, ustabil strømforsyningsregulering og endda komplet kredsløbsfejl.For at forhindre disse problemer er det vigtigt at være opmærksom på almindelige fejl, der er foretaget under NF til µF -konverteringer, og hvordan man undgår dem.

Overholdelse af den korrekte konverteringsfaktor

Et af de vigtigste aspekter ved konvertering af NF til µF er at bruge den korrekte konverteringsfaktor.Den grundlæggende regel er:

1μF = 1000NF

Dette betyder, at for at konvertere nanofarader til mikrofarader, skal du opdele med 1000. Tilsvarende for at konvertere mikrofarader til nanofarader, multiplicerer du med 1000. Der opstår en almindelig fejl, når der bruges en forkert konverteringsfaktor.Nogle mennesker deler fejlagtigt med 100 eller 10.000 i stedet for 1000, hvilket resulterer i helt forkerte kapacitansværdier.For eksempel, hvis du har 4700 NF og fejlagtigt divider med 100 i stedet for 1000, ville du få 47 µF i stedet for den korrekte 4,7 µF.En sådan fejl kan føre til alvorlige uoverensstemmelser i kredsløbets ydeevne, hvilket forårsager ustabilitet eller forkerte filtreringsegenskaber.

For at undgå denne fejl skal du altid dobbelttjekke konverteringsfaktoren, før du udfører beregninger.Hvis du er usikker, skal du henvise til standardkapacitanskonverteringstabeller eller bruge en lommeregner til at verificere resultatet.At udvikle en vane med mentalt estimering af det forventede svar kan også hjælpe med at fange fejl.Hvis konvertering af en værdi som 1000 NF, skal du allerede forvente, at resultatet er 1 µF, og enhver afvigelse derfra skal hæve et rødt flag.

Præcis decimalplacering

Decimalplacering er en anden vigtig kilde til fejl i kapacitanskonvertering.Da NF til µF -konvertering involverer dividering med 1000, skal du flytte decimalpunktet tre steder til venstre.Forkert placering af decimalpunktet kan resultere i fuldstændigt unøjagtige kapacitansværdier.Overvej for eksempel at konvertere 5000 NF til mikrofarader:

5000 NF ÷ 1000 = 5 µF

Hvis decimalen er forkert placeret, kan resultatet muligvis være forkert skrevet som 0,005 µF eller 500 µF, som begge er helt forkerte.Brug af sådanne forkerte værdier i et kredsløb kan forårsage alvorlige problemer, såsom timingfejl i oscillatorer, forkert frekvensrespons i filtre og overdreven eller utilstrækkelig strømregulering i strømforsyningskredsløb.For at forhindre sådanne fejl skal du altid kontrollere din konvertering ved at kontrollere størrelsen af ​​resultatet.Hvis du konverterer en værdi i tusinder, skal resultatet være i hele tal eller decimaler over 1. hvis du konverterer værdier under 1000 NF, skal resultatet være en decimal under 1 µF.At nedskrive konverteringsformlen og omhyggeligt placere decimalen, før svaret afslutter, kan hjælpe med at reducere fejl.

Opretholdelse af enhedskonsistens

Mange fejl i kredsløbsberegninger forekommer på grund af at blande forskellige kapacitansenheder uden korrekt konvertering.Nogle gange udfører det fejlagtigt beregninger ved hjælp af værdier i NF og µF ombytteligt uden at konvertere dem til en fælles enhed først.For eksempel, hvis et kredsløb kræver den samlede kapacitans af to kondensatorer, en 220 NF og en anden 0,47 µF, kan de ikke tilføjes direkte, medmindre begge er i den samme enhed.Da 0,47 µf = 470 NF, ville den samlede kapacitans være:

220 NF+470 NF = 690 NF

Hvis du fejlagtigt tilføjer 220 NF + 0,47 µF direkte, hvis du antager 0,47 µF = 0,47 NF, ville du få et forkert resultat på 220,47 NF, hvilket er helt forkert.Sådanne forkert beregninger kan føre til forkert valg af komponent, der påvirker den samlede kredsløbsadfærd.For at forhindre disse fejl skal du altid konvertere alle værdier til den samme enhed, inden der udføres beregninger.Når du tilføjer eller sammenligner kapacitanser, skal du vælge en konsistent enhed, enten NF eller µF, og sikre, at alle værdier konverteres korrekt, inden de fortsætter.

Præcision og afrunding overvejelser

Kondensatorværdier kræver ofte høj præcision, især i timingkredsløb, frekvensfiltre og højhastighedssignalapplikationer.Afslutningsfejl kan have indflydelse på kredsløbets ydeevne.For eksempel, hvis du arbejder med en kondensator mærket 749 NF, kan det være fristende at runde den til 0,7 µF for enkelhed.Den mere nøjagtige konvertering er imidlertid 0,749 µF.Den lille forskel betyder muligvis ikke noget i kredsløb med lav præcision, men i højfrekvente applikationer eller præcisionstidskredsløb kan det forårsage mærkbare afvigelser i ydeevnen.

Overvej et timerkredsløb ved hjælp af en kondensator med en specifik kapacitansværdi for at bestemme frekvens.Hvis kondensatorværdien afrundes forkert, kan kredsløbets svingningsfrekvens skifte, hvilket påvirker timingen af ​​signaler.Tilsvarende i radiofrekvens (RF) -applikationer kan selv små afrundingsfejl i kondensatorværdier ændre signaloverførslen og modtagelsesegenskaberne, hvilket fører til reduceret effektivitet eller interferens.For at undgå sådanne problemer skal du holde fuld præcision under beregninger og kun rundt i det sidste trin om nødvendigt.Brug standardkondensatorværdier fra e-serien for at sikre kompatibilitet med tilgængelige komponenter.Bekræft producentens specifikationer for at sikre, at den faktiske kondensatorværdi, der bruges i kredsløbet, matcher det beregnede krav.

Roller af kondensatorer i elektroniske kredsløb

Kondensatorer, der spiller en lang række roller, der bidrager til korrekt funktion af elektroniske enheder.Disse små, men alligevel kraftfulde komponenter er designet til at opbevare og styre elektrisk energi, hvilket gør dem vigtige i kredsløb, der kræver strømstabilitet, signalbehandling eller frekvensstyring.Kondensatorer findes i næsten enhver elektronisk enhed, fra smartphones og computere til fjernsyn og industrimaskiner.Deres evne til at oplade og udlede elektrisk energi gør dem hurtigt nyttige til mange forskellige anvendelser, der hver kræver specifikke typer kondensatorer med omhyggeligt udvalgte kapacitansværdier.At forstå, hvordan kondensatorer fungerer i forskellige roller, er nøglen til at designe, vedligeholde og fejlfinde elektroniske kredsløb.

Energilagring og spændingsstabilisering

En af de vigtigste funktioner af kondensatorer er at opbevare elektrisk energi og stabilisere spændingsniveauer.I denne rolle fungerer kondensatorerne som små genopladelige batterier, der midlertidigt har en elektrisk ladning og frigiver den, når det er nødvendigt.Denne funktion er stor i strømforsyningskredsløb, hvor kondensatorer hjælper med at opretholde en stabil spændingsudgang, selv når strømkilden svinger eller den elektriske belastning pludselig ændres.

For eksempel spiller kondensatorer i computerkraftforsyninger en vigtig rolle i at sikre, at CPU, hukommelseschips og andre følsomme komponenter får en stabil strømforsyning.Hvis spændingen pludselig falder eller pigge, frigiver kondensatorer lagret energi for at kompensere for svingningen, hvilket forhindrer, at systemet går ned eller fungerer.Tilsvarende opbevarer kondensatorer elektrisk energi i et hurtigt burst for at drive blitz, når knappen trykkes i et kamerablink.Denne energilagringsfunktion er også vigtig inden for bilelektronik.Moderne biler bruger mange elektroniske systemer, såsom GPS, sensorer og infotainment -skærme, som alle kræver stabil strøm.Kondensatorer hjælper med at sikre, at køretøjets elektriske system kører glat, selv når der er hurtige ændringer i strømbehovet, f.eks. Når klimaanlægget eller forlygterne er tændt.

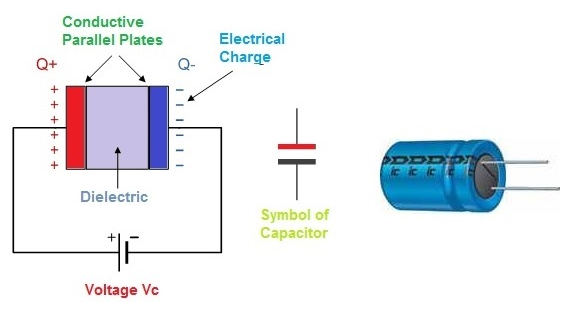

Figur 3. Energilagring og spændingsstabilisering

Filtrering af støj og udjævning af udgange

En anden funktion af kondensatorer er filtrering af elektrisk støj og udjævningsspændingsudgange.Elektrisk støj er uønsket interferens, der kan fordreje signaler og påvirke kredsløbets ydeevne.I strømforsyningskredsløb hjælper kondensatorer med at eliminere udsving og spændingspidser, der opstår, når AC (vekslende strøm) omdannes til DC (jævnstrøm).Uden kondensatorer kan den konverterede DC -effekt stadig indeholde små krusninger fra vekselstrømsspændingen, hvilket fører til ustabil drift i følsomme kredsløb.

I lydelektronik bruges for eksempel kondensatorer til at filtrere støj fra strømforsyninger for at sikre klar lyd af høj kvalitet.Uden kondensatorer kunne magtsvingninger introducere uønskede brummende eller summende lyde hos højttalere og mikrofoner.Tilsvarende i medicinsk udstyr, såsom EKG -maskiner og høreapparater, spiller kondensatorer en rolle i at holde effektsignaler rene, hvilket sikrer nøjagtige aflæsninger og klar lydudgang.Kondensatorer hjælper også med at forhindre elektromagnetisk interferens (EMI) og radiofrekvensinterferens (RFI), som kan komme fra nærliggende elektriske enheder eller radiosignaler.Dette er vigtigt i kommunikationssystemer, trådløse enheder og følsom instrumentering, hvor interferens kan forårsage datatab eller signalnedbrydning.

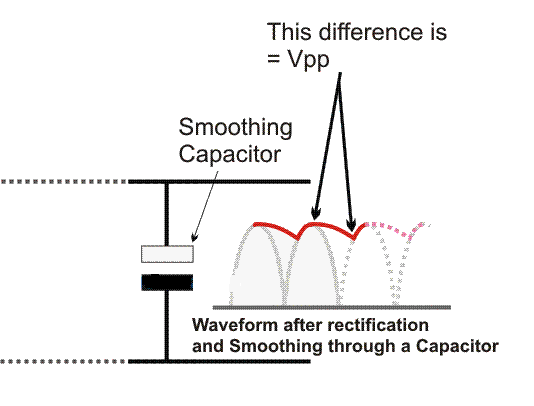

Figur 4. Filtrering af støj og udjævning af udgange

Signalkobling og afkobling

Kondensatorer er også vidt brugt til signalkobling og afkobling, hvilket hjælper med at bevare integriteten af ​​elektriske signaler, når de bevæger sig gennem et kredsløb.Signalkobling gør det muligt for AC -signaler at passere mellem forskellige stadier af en forstærker eller kredsløb under blokering af DC -spænding.Dette sikrer, at kun de tilsigtede signaler når det næste trin, hvilket forhindrer uønsket DC -bias i at blande sig med signalet.Dette er nyttigt i lyd- og radiokredsløb, hvor kondensatorer hjælper med at overføre stemme, musik og datasignaler uden forvrængning.

For eksempel placeres en kondensator i en mikrofonforforstærker mellem mikrofonen og forstærkertrinnet for kun at lade lydsignalet (AC) passere, mens den blokerer for en DC -komponent.Dette forhindrer, at uønsket spænding når forstærkeren, forbedrer lydklarheden og forhindrer skade på kredsløbet.På den anden side involverer signalafkobling ved hjælp af kondensatorer til at fjerne uønsket vekselstrømsstøj fra kraftledninger, hvilket sikrer, at følsomme elektroniske komponenter får ren, stabil effekt.I mikrokontrollere og digitale kredsløb placeres kondensatorer i nærheden af ​​effektstifter for at filtrere højfrekvent støj, der kan forstyrre databehandlingen.Dette er vigtigt i computere, smartphones og industrielle kontrolsystemer, hvor præcis spændingsregulering er nødvendig for pålidelig drift.

Forbedring af signalintegritet i timing og oscillatorkredsløb

Kondensatorer bruges i timing, frekvensstyring og oscillatorkredsløb, hvor de arbejder sammen med modstande og induktorer for at indstille specifikke tidsintervaller eller frekvenser.Disse kredsløb bruges i ure, signalgeneratorer og kommunikationsenheder for at sikre, at elektriske signaler forbliver stabile og præcise.For eksempel danner kondensatorer og induktorer i oscillatorkredsløb, kondensatorer og induktorer, der genererer stabile frekvenssignaler.Disse signaler bruges i enheder som radioer, fjernsyn og trådløse sendere, hvor nøjagtig signaltiming er fantastisk til ordentlig kommunikation.I digitale ure og timere kontrollerer kondensatorer ladnings- og dechargecyklusserne og bestemmer tidsintervaller mellem operationer.En anden almindelig anvendelse er i faselåste sløjfer (PLL'er), der bruger kondensatorer til at synkronisere signaler i kommunikationssystemer.PLL'er bruges i mobiltelefoner, satellitkommunikation og GPS -systemer for at sikre, at signaler modtages og behandles ved den rigtige timing.

Konklusion

Ser man nøje på nanofarader og mikrofarader viser os, hvor vigtige de er ved at fremstille elektroniske kredsløb.De hjælper med at holde strømmen stabil, styre energi og sørge for, at signaler i enheder er klare og korrekte.Denne artikel forklarede, hvordan man ændrer sig mellem disse enheder, og hvorfor det er vigtigt at gøre det nøjagtigt.Det dækkede også standardværdierne for kondensatorer og hvordan man finder ud af deres virkning i vekselstrømskredsløb.At forstå disse grundlæggende hjælper med at opbygge og fikse elektroniske systemer, sikre, at de enheder, vi stoler på hver dag, fungerer godt og uden problemer.Denne enkle guide er et nyttigt værktøj, der åbner døre til mere læring og bedre innovationer inden for teknologi.
