Åben sløjfe vs lukket sløjfe-system: nøgleforskelle, arbejde, fordele og applikationer

Open loop og closed loop systemer forklarer, hvordan et system reagerer, når du giver det et input.I denne artikel lærer du, hvad hvert system gør, hvordan det fungerer, og hvorfor feedback er vigtigt for at kontrollere resultaterne.Du vil også se, hvordan deres komponenter og applikationer adskiller sig.Dette gør det nemmere for dig at forstå, hvor hvert system er almindeligt anvendt.

Katalog

Figur 1. Open Loop vs Closed Loop System

Hvad er et Open Loop System?

Et åbent sløjfesystem er en type kontrolsystem, hvor outputtet ikke overvåges eller sammenlignes med inputtet.Kontrolhandlingen anvendes udelukkende baseret på det givne input, uden at tage hensyn til det faktiske resultat produceret af systemet.Fordi der ikke er nogen feedbackmekanisme, kan systemet ikke opdage eller rette fejl på egen hånd.Enhver variation eller forstyrrelse påvirker output direkte uden justering.Systemets adfærd afhænger helt af foruddefinerede indstillinger eller kalibrering.Åben sløjfe kontrolsystemer er typisk defineret ved deres enkelhed og mangel på automatisk fejlkorrektion.

Hvad er et lukket sløjfesystem?

Et lukket sløjfesystem er et kontrolsystem, der løbende sammenligner det faktiske output med det ønskede input ved hjælp af feedback.Forskellen mellem input og output, kaldet fejlsignalet, bestemmer kontrolhandlingen.Denne feedback-baserede sammenligning gør det muligt for systemet at reagere automatisk på afvigelser.Regulatoren justerer sin output for at reducere eller eliminere fejlen.Som følge heraf opretholder systemet tættere tilpasning til den ønskede ydeevne.Lukket sløjfesystemer er defineret ved deres evne til selv at regulere gennem feedback.

Komponenter af Open Loop vs Closed Loop System

Komponent	Åbn sløjfe System	Lukket Løkkesystem
Input / Referencesignal	Bruger et input for at starte driften, men det sammenlignes ikke med outputtet.	Bruger et input der løbende sammenlignes med det faktiske output.
Controller	Sender en fast kontrolhandling kun baseret på input.	Justerer styre handling løbende baseret på feedback.
Aktuator / Kontrolelement	Fungerer i henhold til controllerens kommando uden verifikation.	Ændrer dens handling baseret på feedback fra systemet.
Output / Proces	Output er produceret, men ikke målt eller korrigeret.	Output er overvåges og korrigeres for at matche den ønskede værdi.
Sensor / Måleanordning	Ingen sensor er bruges til at måle output.	Sensorer måle output og sende data til controlleren.
Feedback Sti / komparator	Ingen feedback sti- eller fejlsammenligning.	Feedback sti og komparator er afgørende for fejldetektion.

Hvordan fungerer et Open Loop og Closed Loop-system?

Åbn Loop System

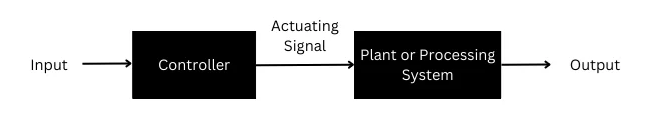

Figur 2. Blokdiagram af Open Loop System

Et åbent sløjfesystem fungerer ved at behandle inputsignalet uden at kontrollere det resulterende output.Som vist på figuren tilføres indgangen direkte til regulatoren, som genererer et aktiveringssignal.Dette aktiveringssignal sendes til anlægget eller processystemet for at producere output.Udgangen bevæger sig kun fremad og returneres ikke til controlleren i nogen form.Da der ikke er nogen feedback-sti, har controlleren ingen information om det faktiske output.Systemet fuldfører sin drift, når outputtet er produceret, uanset om det matcher det tilsigtede resultat.

Lukket sløjfesystem

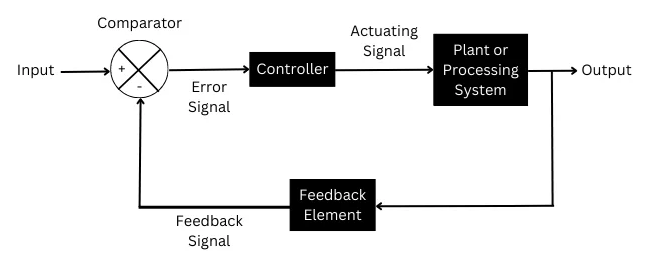

Figur 3. Blokdiagram over lukket sløjfesystem

Et lukket sløjfesystem fungerer ved kontinuerligt at sammenligne output med input for at styre systemets respons.På figuren sendes inputtet først til en komparator, hvor det sammenlignes med feedbacksignalet fra udgangen.Denne komparator frembringer et fejlsignal, der repræsenterer forskellen mellem det ønskede input og faktiske output.Fejlsignalet sendes derefter til regulatoren, som genererer et passende aktiveringssignal.Dette aktiveringssignal driver anlægget eller processystemet til at producere output.Outputtet føres tilbage gennem et feedback-element til komparatoren, der danner en komplet sløjfe, der tillader kontinuerlig justering.

Anvendelser af Open Loop vs Closed Loop System

Ansøgning Område	Åbn sløjfe System	Lukket Løkkesystem
Husstand Hvidevarer	Vask maskiner (timerbaseret): Kør i et fast tidsrum uden at kontrollere output.	Termostater i klimaanlæg og køleskabe: Juster temperaturen ved hjælp af feedback.
Opvarmning og Madlavning	Mikrobølgeovn ovne (tidsstyret): Opvarmning afhænger kun af forudindstillet tid.	Temperaturstyret ovne: Reguler varmen ved hjælp af sensorer.
Trafik og Transport	Fast tid trafiklys: Skift signaler baseret på forudindstillet timing.	Krydstogt kontrolsystemer: Oprethold køretøjets hastighed ved hjælp af feedback.
Industriel Maskiner	Transportør remme: Kør med konstant hastighed uden belastningsovervågning.	Industriel motorhastighedskontrol: Opretholder hastigheden under varierende belastninger.
Strøm og Elektriske systemer	Grundlæggende batteri ladere: Forsyner fast spænding eller strøm.	Automatisk spændingsregulatorer (AVR): Oprethold stabil udgangsspænding.
Automatisering og kontrol	Timer-baseret kunstvandingssystemer: Fungerer i forudindstillede varigheder.	PLC-baseret proceskontrolsystemer: Juster driften ved hjælp af sensorfeedback.
Robotter og Bevægelseskontrol	Simpelt gentagne maskiner: Udfør faste bevægelser.	Servo motorer og robotarme: Styr position og hastighed præcist.
Væske og Niveaukontrol	Manuelt vand pumper: Fungerer uden niveauføling.	Automatisk vandstandsregulatorer: Start og stop pumper baseret på feedback.

Fordele ved Open Loop og Closed Loop System

Fordele ved Open Loop System

• Enkelt design og let at forstå

• Lave omkostninger på grund af færre komponenter

• Hurtig responstid

• Nem konstruktion og vedligeholdelse

• Ingen sensorer eller feedback-elementer påkrævet

• Stabil drift uden feedback-inducerede svingninger

• Ideel til faste og forudsigelige driftsforhold

Fordele ved Closed Loop System

• Høj nøjagtighed gennem kontinuerlig feedback

• Automatisk fejlfinding og korrektion

• Mindre påvirket af eksterne forstyrrelser

• Bedre ydeevne under varierende belastningsforhold

• Forbedret pålidelighed og konsekvens

• Evne til at stabilisere ustabile processer

• Velegnet til komplekse og præcisionsbaserede applikationer

Ulemper ved Open Loop og Closed Loop Systemer

Ulemper ved Open Loop System

• Ingen feedback, så fejl kan ikke rettes

• Lavere nøjagtighed end lukkede systemer

• Meget følsom over for forstyrrelser og parameterændringer

• Output afhænger helt af kalibrering

• Dårlig tilpasningsevne til skiftende forhold

• Ikke egnet til kompleks eller præcisionsstyring

Ulemper ved lukket sløjfesystem

• Mere komplekst design og implementering

• Højere omkostninger på grund af sensorer og feedback-komponenter

• Kræver regelmæssig vedligeholdelse og kalibrering

• Langsommere respons på grund af feedbackbehandling

• Risiko for ustabilitet eller oscillationer, hvis dårligt designet

• Fejl i feedback-elementer kan påvirke systemets ydeevne

Open Loop System s Closed Loop System

Parameter	Åbn sløjfe System	Lukket Løkkesystem
Feedback Tilstedeværelse	Ingen feedback sti bruges.	Feedback sti er en vigtig del af systemet.
Kontrol Handling	Kontrol handling afhænger kun af indgangssignalet.	Kontrol handling afhænger af fejlen mellem input og output.
Fejl Rettelse	Fejl kan ikke registreres eller korrigeres automatisk.	Fejl er løbende opdaget og korrigeret.
Nøjagtighed	Lav nøjagtighed på grund af manglende feedback.	Høj nøjagtighed på grund af løbende feedbackkontrol.
Kompleksitet	Simpelt system struktur og design.	Mere kompleks på grund af sensorer og feedbackkredsløb.
Stabilitet	Naturligvis stabil under faste forhold.	Stabilitet afhænger af korrekt feedbackdesign.
Svartid	Hurtigere svar, da ingen feedbackbehandling er involveret.	Lidt langsommere på grund af feedback og sammenligningsproces.
Forstyrrelse Håndtering	Højst påvirket af ydre forstyrrelser.	Mindre påvirket da feedback kompenserer for forstyrrelser.
Pålidelighed	Mindre pålidelig når driftsbetingelserne ændres.	Mere pålidelig under varierende forhold.
Sensor Krav	Sensorer er ikke påkrævet.	Sensorer er nødvendigt for at måle output.
Vedligeholdelse	Let at vedligeholdes på grund af enkel struktur.	Kræver regelmæssig vedligeholdelse og kalibrering.
Tilpasningsevne	Dårlig tilpasningsevne til belastning eller miljøændringer.	Høj tilpasningsevne til forandringer og forstyrrelser.

Konklusion

Open loop-systemer er enkle og lave omkostninger, men kan ikke rette fejl, fordi de ikke bruger nogen feedback.Lukket sløjfesystemer bruger feedback til at justere output, hvilket gør dem mere nøjagtige og pålidelige.Forskellene i komponenter, drift, fordele og begrænsninger fremhæver, hvordan feedback påvirker systemets adfærd.Valget mellem disse systemer afhænger af den nødvendige præcision, kompleksitet, omkostninger og driftsbetingelser.
