P82B96 Bipolar IC Guide: PIN -detaljer, 3D -model og databladsanalyse

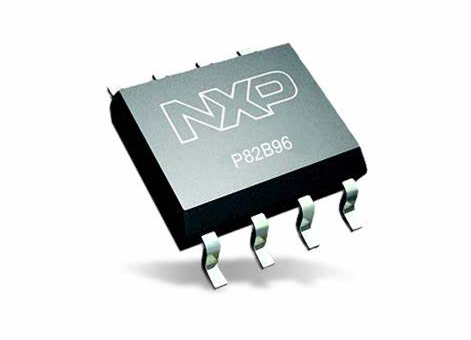

P82B96 IC fungerer som en alsidig løsning designet til at lette problemfri kommunikation mellem I2C -bussen og forskellige andre buskonfigurationer, hvilket gør det til en alvorlig komponent i moderne elektronik.Dens evne til at understøtte tovejs-logik-niveau-grænseflade på tværs af forskellige spændinger og aktuelle standarder forbedrer dens værdi i komplekse kredsløbsdesign.Uanset om det bruges i bilsystemer, industrielle miljøer eller forbrugerelektronik, giver P82B96 dig mulighed for at sikre pålidelige, højtydende kommunikation mellem mikrokontrollere, sensorer og andre perifere enheder, uanset forskellige elektriske egenskaber.

Katalog

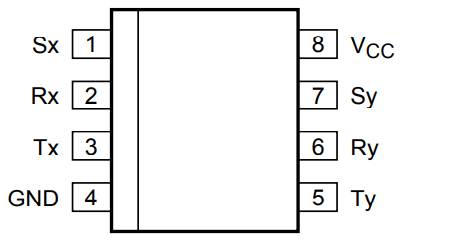

Pinout af P82B96

CAD -model af P82B96

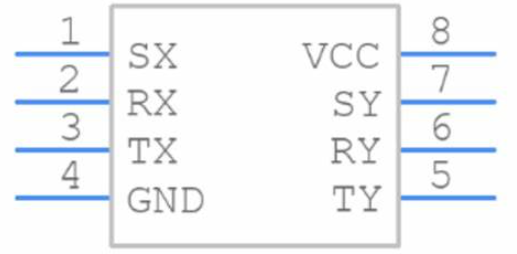

Symbol

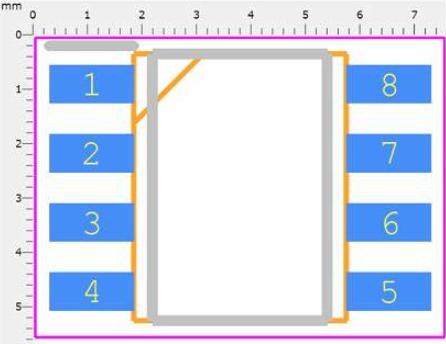

Fodspor

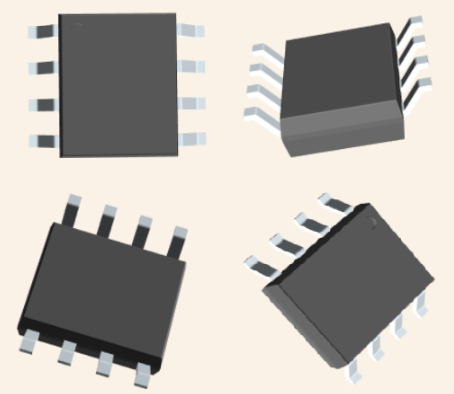

3D -model

Oversigt over P82B96

De P82B96 IC er udformet til at tilbyde en ikke-placering, tovejsgrænseflade mellem standard I2C-bus og andre buskonfigurationer.Denne IC broer I2C-bus-logik til forskellige busser med varierende spænding og aktuelle egenskaber, herunder 350 µA SMBUS og 3,3V logiske enheder, og det strækker sig endda til 15V niveauer eller lavimpedanslinjer.Det administrerer problemfrit disse grænseflader, mens de originale I2C-bus-protokoller og urhastigheder vedligeholder.IC lindrer markant belastningen på I2C-bus-knuden ved at isolere den fra nye eller fjerntliggende I2C-bus-knudepunkter.Denne isolering reducerer bekymringerne for antallet af enheder eller deres fysiske placering i et I2C -system, hvilket effektivt fjerner sådanne begrænsninger.P82B96 understøtter også transmission af SDA- og SCL-signaler via afbalancerede linjer, såsom snoede par eller med opto-kobling, der tilbyder fleksible og pålidelige sammenkoblinger.

Du kan ofte værdsætte P82B96 for at forenkle komplicerede I2C -konfigurationer.I indstillinger, hvor enheder for eksempel er spredt over betydelige afstande eller viser forskellige elektriske egenskaber, giver P82B96 en praktisk og effektiv grad af fleksibilitet.P82B96's alsidighed til at støtte forskellige applikationer strækker sig ud over typiske brugssager.F.eks. I industriel automatisering, hvor robust kommunikation over lange afstande er et must, er IC's adeptness ved håndtering af højspændingslinjer uden at gå på kompromis med I2C-signalintegritet afgørende.

I avanceret forbrugerelektronik, hvor integrationstæthed og lavt strømforbrug er de vigtigste, er de vigtigste P82B96's minimale strømtrækning og højspændingstolerance forskellige fordele.Du kan oprette systemer, der er både kompakte og energieffektive ved at udnytte IC's alsidige interface-kapaciteter.I telekommunikation hjælper IC's evne til at opretholde signalfidelitet på tværs af forskellige grænsefladebetingelser med at udvikle modstandsdygtige kommunikationsinfrastrukturer.

P82B96 Karakteristika

Funktion	Beskrivelse
Tovejs Dataoverførsel	Aktiverer Bidirectional dataoverførsel af I2C-bus-signaler
Kapacitans isolation	Isolater Kapacitans, der tillader op til 400 PF på SX/SY -side og op til 4000 PF på TX/TY side
Høj Sinkkapacitet	TX/ty Output kan synke op til 60 mA, velegnet til at køre lavimpedans eller Busser med høj kapacitans
Langdistance operation	Understøtter 400 kHz drift over afstande på mindst 20 meter (se AN10148)
Bred Forsyningsspændingsområde	Fungerer Med et forsyningsspændingsområde fra 2 V til 15 V, uafhængigt af I2C-bus-logikken niveauer på SX/SY -siden
Signal Opdeling til isolering	Opdeler I2C-bus signaler ind i fremad/omvendt TX/RX, TY/RY-par til grænseflade med Opto-elektriske isolatorer
Lav strømforbrug	Funktioner Lav forsyningsstrøm
ESD beskyttelse	ESD Beskyttelse: overstiger 3500 V HBM, 250 V DIP, 400 V SO -pakke MM og 1000 V CDM
Latch-up Gratis drift	Latch-up Gratis, bygget ved hjælp af en bipolar proces uden at låse strukturer
Tilgængelig pakker	Tilbydes I DIP8-, SO8- og TSSOP8 -pakker

Tekniske specifikationer

Her er den strukturerede tabel for de tekniske specifikationer for NXP USA Inc. P82B96TD, 112.

Type	Parameter
Fabrik Ledetid	7 Uger
Montering Type	Overflade Mount
Pakke / Sag	8-SOIC (0,154, 3,90 mm bredde)
Overflade Mount	JA
Interface Standarder	Generel Formål
Drift Temperatur	-40 ° C. ~ 85 ° C.
Emballage	Rør
Offentliggjort	2003
JESD-609 Kode	E4
Del Status	Aktiv
Fugtighed Følsomhedsniveau (MSL)	1 (Ubegrænset)
Antal af opsigelser	8
Type	Buffer, Omdriver
Terminal Slutte	Nikkel/palladium/guld (NI/PD/AU)
Applikationer	I2c
Spænding - Forsyning	2v ~ 15v
Terminal Position	Dual
Terminal Form	Gull Vinge
Spids Reflow temperatur (° C)	260
Antal af funktioner	2
Levere Spænding	5v
Tid@top Reflow temperatur-max (r)	30
Grundlag Delnummer	P82B96
Produktion	2-wire Bus
Stift Tælle	8
JESD-30 Kode	R-PDSO-G8
Kvalifikation Status	Ikke Kvalificeret
Antal af kanaler	2
Strøm - Forsyning	900 µA
Input	2-wire Bus
Chauffør Antal bits	2
Modtager Antal bits	2
Data Sats (max)	400 kHz
Kapacitans - Input	7pf
Længde	4,9 mm
Højde Siddende (max)	1,75 mm
Bredde	3,9 mm
Rohs Status	Rohs3 Kompatibel

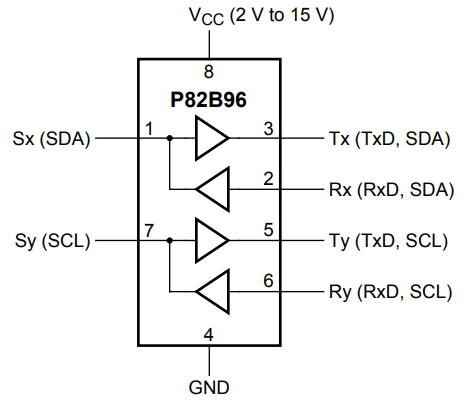

Blokdiagram over P82B96

Alternativer til P82B96

Modelnummer	Fabrikant	Beskrivelse
P82B96PN, 112	NXP Halvledere	P82B96P - dobbelt tovejs busbuffer dukkert 8-polet
P82B96PE4	Texas Instrumenter	Dual Line Transceiver, PDIP8, ROHS-kompatibel, plast, dip-8
9.4e+11	NXP Halvledere	Ic Specialitetsmikroprocessorkredsløb, PDIP8, DIP-8, mikroprocessor IC: Andet
P82B96P	Texas Instrumenter	2-bit Bidirectional 2- til 15-V 400-KHz I2C/SMBUS-puffer/kabelforlænger 8-PDIP -40 til 85 ° C.

Sammenlignelige produkter

Delnummer	Fabrikant	Pakke / sag	Forsyningsspænding	Input	Fugtfølsomhedsniveau (MSL)	Fabriks ledetid	Længde	Produktion	Pin -tælling	Se sammenlign
P82B96TD, 112	NXP USA Inc.	8-SOIC (0,154, 3,90 mm bredde)	5 v	2-wire Bus	1 (Ubegrænset)	7 Uger	4.9 mm	2-wire Bus	8	P82B96TD, 112 VS PCA9601D, 118
PCA9601D, 118	NXP USA Inc.	8-SOIC (0,154, 3,90 mm bredde)	3.3 V	2-wire Bus	1 (Ubegrænset)	7 Uger	4.9 mm	2-wire Bus	8	PCA9601D, 118 Vs P82B96TD, 112
PCA9600D, 118	NXP USA Inc.	8-SOIC (0,154, 3,90 mm bredde)	5 v	2-wire Bus	1 (Ubegrænset)	7 Uger	4.9 mm	2-wire Bus	8	PCA9600D, 118 Vs P82B96TD, 112
PCA9600D, 112	NXP USA Inc.	8-SOIC (0,154, 3,90 mm bredde)	5 v	2-wire Bus	1 (Ubegrænset)	7 Uger	4.9 mm	2-wire Bus	8	PCA9600D, 112 Vs P82B96TD, 112

Anvendelser af P82B96

Interface alsidighed

P82B96 udmærker sig i grænseflade I2C-busser, der opererer med en række logiske niveauer, fra 5V til 3V eller endda op til 15V.Denne funktion viser sig uvurderlig i blandede spændingsmiljøer, hvilket sikrer effektiv kommunikation mellem komponenter med forskellige spændingsspecifikationer.

Bridging I2C- og SMBUS -standarder: Enheden tilpasser I2C signalerer problemfrit til SMBUS -standarder, hvilket sikrer kompatibilitet på tværs af forskellige kommunikationsprotokoller.Denne tilpasningsevne forbedrer sin anvendelighed i systemer, der integrerer både I2C- og SMBUS -enheder, hvilket udvider de potentielle anvendelser af P82B96 i forskellige elektroniske økosystemer.

Differentialbuskonvertering

En fremtrædende kapacitet af P82B96 er dens konvertering af standard I2C -signaler til differentiel bushardware.Denne konvertering forbedrer signalintegriteten og opretholder datavidelitet over lange kabler eller under elektrisk støjende forhold.Differentialsignalering bliver hovedsageligt værdifuld i praktiske omgivelser, hvor elektromagnetisk interferens (EMI) kan kompromittere traditionel IIC -kommunikation.

Opto-isolering i I2C-netværk

Anvendelse af optokoblere med P82B96 til opto-isolering forbedrer kommunikationens robusthed i elektrisk støjende miljøer markant.Isolering af forskellige netværkssektioner forbedrer systemets pålidelighed ved at afbøde risici ved spændingspidser og jordsløjfer.Industriel automatisering anvender ofte denne teknik til at beskytte følsomme komponenter og sikre stabile og uafbrudte operationer.

Forbedring af operationel hastighed: P82B96 understøtter operationelle hastigheder på op til 400 kHz, hvilket letter hurtig dataoverførsel i højhastighedsapplikationer.Denne kapacitet bruges i scenarier, der afhænger af hurtig kommunikation, såsom dataindsamlingssystemer og højfrekvente handelsplatforme.Balancen mellem høj hastighed og pålidelighed står som en hjørnesten i systemer, hvor hurtig dataoverførsel er påkrævet for præstationsresultater.

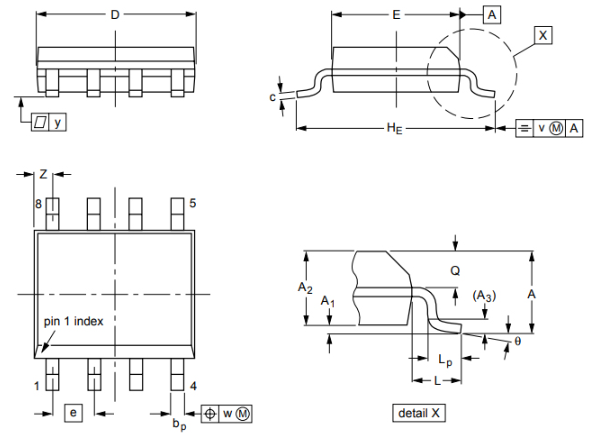

Emballageoplysninger om P82B96

Fabrikant

NXP Semiconductors leverer sikre tilslutningsløsninger, der er omhyggeligt udformet til indlejrede systemer, understøttet af en global arbejdsstyrke på 45.000 eksperter i over 35 lande.Med en fremtrædende tilstedeværelse i teknologisektoren, der spænder over mere end seks årtier, driver NXP konstant grænsen for innovation, især i sikre tilsluttede køretøjer, omfattende sikkerhed og intelligente tilsluttede løsninger.

Fusionen af ​​Freescale Semiconductors komponenter til NXPs portefølje har udvidet virksomhedens horisonter.Denne fusion amalgamerer enorm teknisk ekspertise med en lang række produkttilbud, der udstyrer NXP for at navigere i et hurtigt skiftende teknologisk landskab.Hverdagsapplikationer - såsom forbedret bilsikkerhed og smarte hjemmeteknologier - illustrerer NXP's dedikation til at udnytte teknologi til større gavn for samfundet.

NXP spiller en vigtig rolle i at fremme bilsikkerhed og tilslutningsmuligheder.Deres løsninger fører til innovationer inden for autonom kørsel, køretøj til køretøj (V2V) kommunikation og underholdningssystemer i bilen.Stigningen af ​​elektriske og autonome biler kræver forbedrede sikkerhedsforanstaltninger og problemfri forbindelse, hvor NXP's færdigheder er tydelig.Du kan anerkende værdien af ​​disse innovationer, hvilket ofte resulterer i færre ulykker og bedre trafikstrømstyring.

Datablad PDF

PCA9601D, 118 Datablad:

Cylindriske batteriholdere.pdf

PCA9601.pdf

Ofte stillede spørgsmål [FAQ]

1. Hvad er den primære funktion af P82B96?

P82B96 fungerer som en bro og etablerer en tovejs, ikke-placering logisk grænseflade mellem en standard I²C-bus og forskellige andre bustyper.Dette gør det muligt for forskellige systemer at kommunikere problemfrit.Det er hovedsageligt værdifuldt i applikationer, der kræver forskellig systeminteroperabilitet.

2. understøtter P82B96 højhastighedsdataoverførsel over lange afstande?

Ja, P82B96 kan rumme høje urhastigheder over lange kabler.For kortere afstande er klumpede ledningskapacitans tilstrækkelig til timing tilnærmelser.Når man håndterer omfattende længder som 25 meter, bliver transmissionslinjeteori imidlertid mere anvendelig.Den faktiske anvendelse afslører, at det for at sikre optimal ydelse er dominerende at overveje transmissionslinjekarakteristika som impedans matching og signalintegritet.Disse trin hjælper med at minimere datafejl og latenstid, hvilket forbedrer den samlede pålidelighed af dataoverførslen.

3. Hvordan udføres dioden i visse P82B96 -applikationer?

I visse scenarier, hvor der er kortvarig overskridelse og ringning, kan dioderne i P82B96 gennemføre.Disse forekomster er ofte knyttet til pludselige spændingsændringer.Afbødningsstrategier inkluderer inkorporering af passende filtreringsteknikker, sikring af strømforsyninger forbliver stabile og korrekt placering af afkobling af kondensatorer.Disse foranstaltninger kan reducere uønsket ledning markant og derved forbedre stabiliteten og pålideligheden af ​​P82B96 i forskellige anvendelser.
