I dagens hurtige verden af ​​elektronikdesign er det alvorligt at opretholde pålidelig kommunikation mellem komponenter, især i elektrisk støjende miljøer.PCA9615, en dobbeltkanalsdifferential I2C-Bus-buffer designet til hurtig-mode plus (FM+) -operation, tilbyder en løsning ved at forbedre dataintegritet og understøtte hot-swap-funktionaliteter.Denne artikel udforsker PCA9615s datablad, pinout, applikationer og kredsløbskonfigurationer.Ved at give dybtgående teknisk indsigt og faktiske eksempler vejer det dig om, hvordan du udnytter PCA9615 for at optimere ydeevnen i deres design.

Katalog

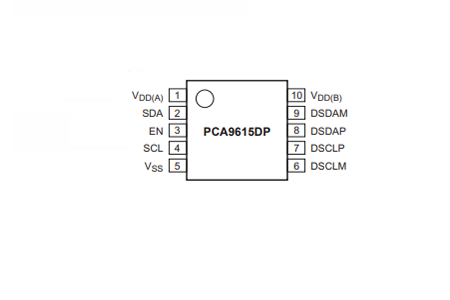

Pinout af PCA9615

CAD -model af PCA9615

Symbol

Fodspor

Oversigt over PCA9615

DePCA9615 Tjener som en integreret buffer til SMBUS/I2C-bus-kommunikation, hvilket i det væsentlige forbedrer datatransmission inden for elektrisk støjende miljøer.Ved at anvende et differentielt fysisk lag (DI2C), der opretholder gennemsigtighed til protokollaget, mindsker det dette datakorruption.Denne kapacitet sikrer pålidelig kommunikation på tværs af forskellige applikationer, herunder industriel automatisering, bilsystemer og komplekse sammenkoblede enheder.

PCA9615 er udstyret med to enkelt-endelige differentielle driverkanaler, der er skræddersyet til SCL-linjen.Udvider rækkevidden og hastigheden af ​​SMBUS/I2C -signaler.Bevarer signalintegritet.Ved at konvertere en-sluttede signaler til differentielle signaler formindsker PCA9615 effektivt elektromagnetisk interferens (EMI) og krydstale, som er udbredt i miljøer med højt støj.

Differentialsignalering i PCA9615 giver en række fordele og giver overlegen støjafvisning sammenlignet med en-sluttede signaler.Hovedsagelig fordelagtige i industrielle og bilindstillinger, hvor elektrisk støj truer dataintegritet.Understøtter længere kabellængder og højere datahastigheder.Muliggør mere fleksible systemdesign.I faktiske applikationer integreres PCA9615 problemfrit i systemer, der kræver robust kommunikation over udvidede afstande.Differentialsignalering sikrer pålidelig sensordatatransmission mellem komponenter såsom motorstyringsenheden og forskellige sensorer spredt over hele køretøjet.PCA9615 opretholder en klar kommunikation mellem flere controllere og feltenheder placeret på tværs af et stort produktionsgulv.

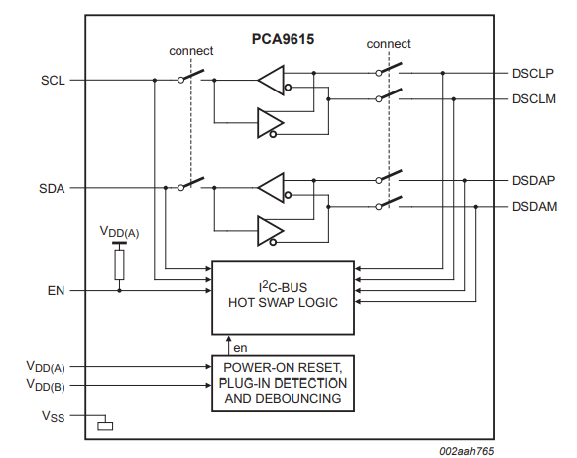

Blokdiagram over PCA9615

Tekniske specifikationer

Her er tabelformatet med tekniske specifikationer, attributter og parametre for NXP USA Inc. PCA9615DPJ sammen med dele med lignende specifikationer.

Type	Parameter
Fabrik Ledetid	7 Uger
Montering Type	Overflade Mount
Pakke / Sag	10-tfsop, 10 msop (0,118, 3,00 mm bredde)
Overflade Mount	Ja
Drift Temperatur	-40 ° C. ~ 85 ° C.
Emballage	Bånd & Reel (TR)
Offentliggjort	2010
Del Status	Aktiv
Fugtighed Følsomhedsniveau (MSL)	1 (Ubegrænset)
Antal af opsigelser	10
Type	Buffer, Omdriver
Applikationer	I2c
Spænding - Forsyning	2.3V ~ 5,5V
Terminal Position	Dual
Terminal Form	Gull Vinge
Spids Reflow temperatur (CEL)	Ikke Specificeret
Antal af funktioner	1
Levere Spænding	3.3V
Terminal Pitch	0,5 mm
Tid@top Reflow temperatur-max (r)	Ikke Specificeret
Grundlag Delnummer	PCA9615
Produktion	2-wire Bus
Stift Tælle	10
JESD-30 Kode	S-PDSO-G10
Antal af kanaler	2
Strøm - Forsyning	16μA
Input	2-wire Bus
Data Sats (max)	400 kHz
Levere Spænding1-nom	5v
Kapacitans - Input	7pf
Længde	3mm
Højde Siddende (max)	1,1 mm
Bredde	3mm
Rohs Status	Rohs3 Kompatibel

Nøglefunktioner og fordele

Hot-swap-funktionalitet

PCA9615's design inkluderer en robust hot-swap-kapacitet, der gør det muligt at tilslutte moduler og frakoblet uden at forårsage datastrømsafbrydelser.Denne funktion er især fordelagtig i komplekse systemer, hvor oppetid og pålidelighed er dominerende, såsom i telekommunikation og datacentre.Ved at muliggøre problemfri moduludskiftning og -udvidelse sikrer HOT-SWAP-funktionen en ensartet systemydelse og minimal nedetid, hvor man ser på det stadigt tilstedeværende behov for stabilitet og effektivitet i sådanne krævende miljøer.

• En signalindgang: EN (Enable) signalindgangen spiller en afgørende rolle i styringen af ​​HOT-SWAP-proceduren.Når et nyt modul er tilsluttet, sikrer EN -signalet, at proceduren udføres på en ordnet måde.Denne mekanisme forhindrer kommunikationsfejl, der kan forekomme, hvis moduler blev tilføjet eller fjernet vilkårligt.I mange praktiske anvendelser opretholder præcis signalstyring dataintegritet, hvilket er især værdifuldt i miljøer, hvor datatab er uacceptabelt, og indsatsen er høj.

Intern bus inaktivdetektion

Den interne bus-tomgangsdetektmekanisme forbedrer den hot-swap-funktionalitet yderligere ved at sikre, at forbindelser kun foretages, når bussen er inaktiv.Denne funktion hjælper med at undgå potentielle datakollisioner og korruption og beskytter således nøjagtigheden af ​​de transmitterede oplysninger.Bus inaktivdetektion fungerer gennemsigtigt og arbejder bag kulisserne for at give et stabilt kommunikationsmiljø selv under dynamiske forhold.

• Systembeskyttelsesforanstaltninger: Samspillet mellem disse komponenter inden for PCA9615 viser, hvordan moderne teknologi integrerer flere lag af beskyttelsesforanstaltninger for at sikre både operationel effektivitet og datasikkerhed.Den harmoniske koordinering mellem EN-signalindgangen og bus-tomgangsdetektionen danner grundlaget for pålidelig hot-swapping i farlige systemer.Disse elementer bidrager samlet til et elastisk og pålideligt system, der imødekommer de nøjagtige behov i miljøer med høj indsats med præcision og omhu.

PCA9615 -anvendelser

PCA9615 præsenterer alsidige løsninger på et utal af tekniske forhindringer, der adresserer sondringerne i specifikke applikationer.Disse inkluderer overvågning af fjernsensorer i støjende miljøer, styring af strømforsyninger, der er tilbøjelige til høj interferens, forbinder I2C -busser på tværs af forskellige udstyrstyper og kontrollerer komplekse industrielle systemer som belysning, opvarmning og afkøling.

Fjernsensorovervågning

I miljøer, der er fyldt med støj, kan pålideligheden af ​​sensordata forværres.PCA9615 understøtter standhaftig kommunikation mellem fjernsensorer og dominerende behandlingsenheder.Brug af sager som industriel automatisering og miljøovervågningsstationer illustrerer dens fordele intenst.Opretholdelse af dataintegritet bliver mindre af en gamble, der ligner metodologier i telekommunikationsinfrastrukturer, hvor signalfidelitet over lange afstande bruges.Du kan udnytte differentielle signaleringsteknikker, der ligner PCA9615, for effektivt at afhjælpe støjrelaterede problemer.

Styring med høj interferens strømforsyning

En udfordrende herredømme er at styre strømforsyninger under forholdet med høj interferens.PCA9615 plejer signalintegritet på trods af elektromagnetisk støj, et hyppigt dilemma i strømforsyninger med variable belastninger.Faktiske applikationer parrer ofte PCA9615 med afskærmning og jordforbindelse, hvilket yderligere reducerer interferens.Dette minder om aerospace -produktionspraksis, hvor systemer er udformet til at udføre pålideligt blandt bemærkelsesværdige elektroniske støj.

Linking af I2C -busser på tværs af forskellige udstyr

Kompleks systemintegration kræver ofte tilslutning af I2C -busser mellem varieret udstyr.PCA9615 udjævner denne forbindelse ved at udvide kommunikationsområdet og sikre immunitet mod jordpotentielle forskelle.For eksempel i bilkontekster brodanger kommunikation på tværs af flere elektroniske kontrolenheder (ECU'er) med PCA9615 bekymringer relateret til jordforskyvninger og signalintegritet.Dette aspekt viser dets praktiske i harmonisering af forskellige elektroniske komponenter.

Industrielle systemkontrol

Inden for industrielle omgivelser indebærer kontrolsystemer, såsom belysning, opvarmning og afkøling, nøjagtighed og pålidelighed.PCA9615's evne til at opretholde stabil kommunikation under forskellige forhold tilføjer til dens lokkemåde.Smart Building Management afspejler vigtigheden af ​​konsekvent, pålidelig datatransmission for at sikre energieffektivitet og driftseffektivitet.Her illustrerer PCA9615 sin rolle i orkestrering af problemfri kontrol.

Lange I2C -kørsler og flere strømforsyninger

Langdistance I2C-kommunikation og systemer med flere strømforsyninger introducerer unikke udfordringer, hovedsageligt på grund af bemærkelsesværdige jordforskyvninger.PCA9615 tæller disse problemer ved at anvende differentiel signalering og beskytte dataintegritet over udvidede afstande.Denne strategi er sammenlignelig med praksis i datacentrestyring, hvor det er nyttigt at bevare signalkvalitet over lange kabelstrækninger til netværkssikkerhed.Teknikken styrker forbindelse og sikrer robust kommunikation i krævende miljøer.

Typisk applikationsdiagram

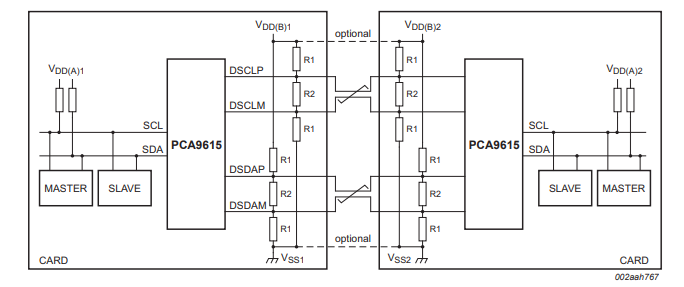

Kredsløbsdiagram over PCA9615

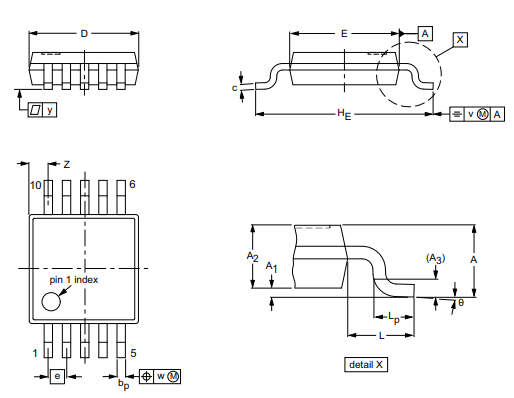

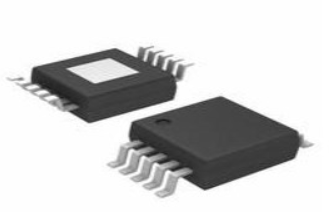

Pakkeoplysninger

Producentinformation

NXP Semiconductors N.V., en fremtrædende kraft i sikre tilslutningsløsninger, der er tilpasset til indlejrede applikationer, har konsekvent kørt innovation på tværs af forskellige sektorer, herunder markeder for bil-, industriel og IoT-, mobil- og kommunikationsinfrastruktur.Deres udødelige ambitioner er at skabe smartere, sikrere og bedre forbundne løsninger.

Innovationer inden for bilindustrien

NXPs fremskridt i bilsektoren skiller sig markant ud.Deres sofistikerede mikrokontrollere og processorer har øget køretøjets sikkerhed, forbedrede infotainmentsystemer og avancerede autonome kørekapaciteter.Integration af disse teknologier på højt niveau beriger køreoplevelsen og sikrer køretøjets sikkerhed og effektivitet.Ledende bilproducenter, der inkorporerer deres løsninger, fremhæver drevet for at imødekomme moderne transportkrav.

Industrielle og IoT -fremskridt

I de industrielle og IoT -herredømme har NXPs løsninger indledt store ændringer i fabriksautomation, smart måling og sensornetværk.Deres produkter sigter mod at optimere ydeevne og pålidelighed, dynamisk i industrielle omgivelser med høj stress.Den kontinuerlige forfining og implementering af deres IoT -løsninger fremmer sammenkoblede økosystemer, der fremmer glat dataudveksling, effektiv ressourcestyring og overlegen operationel kontrol.

Mobil markedspåvirkning

NXPs tilstedeværelse på det mobile marked forbedrer privatlivets fred markant, sikrer betalingsmekanismer og letter kontaktløse interaktioner.Udnyttelse af nær feltkommunikation (NFC) -teknologi revolutionerer de interaktioner for forbruger-enheder og leverer hurtigere og mere sikre transaktioner.Løbende innovationer på denne sfære fokuserer på at styrke datasikkerheden, mens du øger brugerens bekvemmelighed midt i et voksende digitalt landskab.

Kommunikationsinfrastruktur

I kommunikationsinfrastruktur kræves NXPs højtydende RF-løsninger og processorer i fremme af netværksfunktioner.Disse bidrag muliggør udvikling af mere effektive og pålidelige kommunikationssystemer, større til global forbindelsesudvidelse.Ved at forbedre netværkseffektivitet og skalerbarhed understøtter NXP den infrastruktur, der kræves til fremme af moderne kommunikationsteknikker som 5G.

Datablad PDF

PCA9615DPJ DATAMSAMS:

PCA9615DP.PDF

PCA9615DP.PDF

Ofte stillede spørgsmål [FAQ]

1. Hvad bruges PCA9615 til?

PCA9615 tjener til at deaktivere busbufferen, hvilket beviser instrumental i fejlfinding, power-up-sekventering og segmentisolering i store bussystemer.Ved at hjælpe med fejlfinding og segmentisolering forbedrer den rekonfiguration og tillader, at specifikke sektioner er inaktive, når de ikke konstant kræves.I indstillinger, hvor operationel effektivitet har forrang, letter PCA9615 den strategiske styring af systemressourcer.Midlertidigt deaktivering af ubrugte bussegmenter optimerer det overordnede systems ydeevne.I komplekse industrielle miljøer, hvor der kræves kontinuerlig drift og minimal nedetid, bliver PCA9615's rolle nødvendig for store fremstillingsanlæg, isolering af bussegmenter til vedligeholdelse uden at stoppe hele systemet øger produktiviteten og reducerer risici.Dynamisk rekonfiguration af bussegmenter skaber en mere adaptiv og elastisk infrastruktur.Med hensyn til power-up-sekventering sikrer PCA9615 kontrolleret aktivering af forskellige bussystemdele.Denne tilgang fremmer stabilitet og forhindrer potentiel opstartoverbelastning i datamiljøer med høj densitet, såsom datacentre, det sikrer synkroniseret komponentaktivering, undgå flaskehalse og sikre jævn initialisering.
