PIC18F4620 Microcontroller: Funktioner, pinouts og databladsvejledning

Denne artikel begynder med at udforske PIC18F4620-mikrokontrolleren, diskuterer dens balance mellem computerkraft og omkostningseffektivitet.Vi undersøger mikrokontrollerens evner i detaljer, såsom dens holdbarhed og energieffektivitet.Denne metode gør ikke kun oplysningerne mere relatable, men også mere nyttige for dig, hvilket tilskynder til en dybere forståelse af teknologien og motiverer yderligere udforskning til PIC18F4620s rolle i at fremme mikrokontrolteknologi.

Katalog

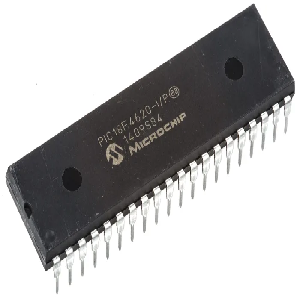

Oversigt over PIC18F4620

De PIC18F4620 Microcontroller viser en blanding af beregningseffektivitet og omkostningseffektivitet, idet det udnytter sin forbedrede flashprogramhukommelse for overlegen holdbarhed og en udvidet levetid.Denne karakteristik finder værktøj i applikationer, der kræver hyppige hukommelsesresskrivninger, hvilket sikrer langsigtet pålidelighed.PIC18 -serien inklusive PIC18F2525, PIC18F2620, PIC18F4525og PIC18F4620 Modeller er udformet til at opfylde behovene i højtydende og magtfølsomme implementeringer.

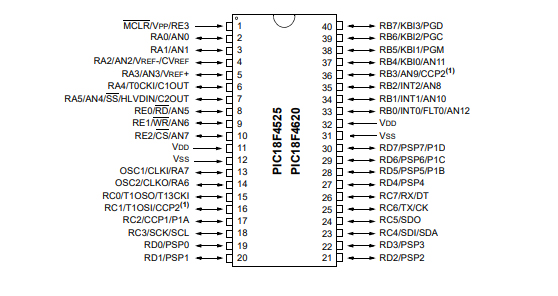

Pinout af PIC18F4620

Pin -konfiguration

Kraft og jordstifter

Strømkravene til PIC18F4620 -området fra 2V til 5,5V, der er taget højde for VDD- og VSS -stifterne.VDD opretter forbindelse til den positive forsyningsspænding.VSS er udpeget til jorden.

Placering af passende afkoblingskondensatorer, såsom keramiske eller tantaltyper, nær disse stifter hjælper med at støjreduktion og opretholde stabil drift, understøtter stabil strømforsyning ensartet mikrocontroller -ydeevne.

Oscillatorstifter

OSC1- og OSC2 -stifterne bruges til at tilslutte eksterne krystaller eller resonatorer, hvilket genererer det ur signal, der er nødvendigt til drift.Valget af urkilde bruges, da det påvirker både strømforbrug og ydeevne.Valg af passende oscillatorkomponenter sikrer, at mikrokontrolleren fungerer ved den ønskede frekvens med minimal jitter.

Input/output -porte

Mikrokontrolleren omfatter flere I/O -porte: PORTA, PORTB, PORTC, PORTD og Porte.Hver port, der består af flere stifter, kan konfigureres som input eller output afhængigt af applikationskrav.

Effektivt at bruge disse porte kan strømline designprocesser, initialisering af Tris -registre bestemmer input- eller outputstatus for stifter til styring af eksterne kredsløb som sensorer, switches og LED'er.

Specielle funktionsstifter

Specifikke stifter tildeles til specialiserede funktioner:

Analog-til-digital konvertering (ADC) kanaler

Puls-bredde-modulation (PWM) output

Kommunikationsgrænseflader: UART, SPI og I2C

Udnyttelse af disse indbyggede perifere enheder, såsom timere og kommunikationsmoduler, beriger kredsløbsdesign og øger funktionaliteten.For eksempel kan anvendelse af den indbyggede UART-kommunikation forenkle kodningsindsatsen og forbedre pålideligheden af ​​datatransmission i serielle kommunikationsprojekter.

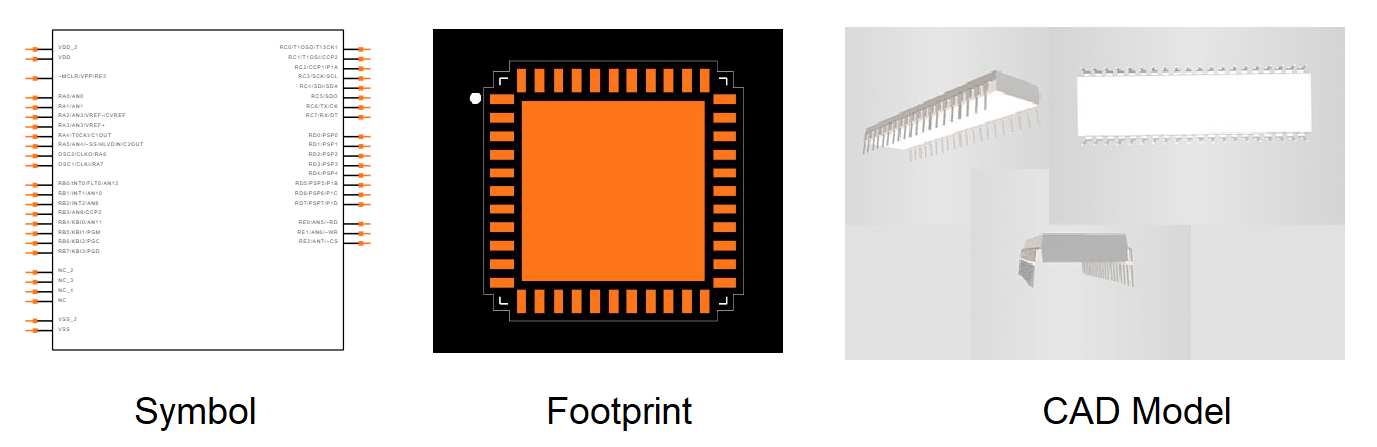

PIC18F4620 Symbol, fodaftryk og CAD -model

PIC18F4620 Symbol

Symbolet på PIC18F4620 fungerer som en grafisk repræsentation, der bruges i skemaer til at indikere komponenten og dens elektriske forbindelser.Symbolet inkluderer alle stifter og deres udpegede funktioner, der muliggør problemfrit skematisk design.

PIC18F4620 Fodaftryk

Fodaftrykket til PIC18F4620 specificerer det fysiske layout og størrelse på komponenten på PCB.Dette inkluderer arrangementet og dimensioner af puder, som er gode til sikker og pålidelig lodning.

PIC18F4620 CAD -model

En CAD (computerstøttet design) model tilbyder en 3D-repræsentation af PIC18F4620-mikrokontrolleren, der detaljerede fysiske aspekter såsom højde, bredde og pin-layout.CAD -modellen er medvirkende til præcis PCB -design, der muliggør nøjagtig placering og rumlig planlægning.

Funktioner af PIC18F4620

PIC18F4620 giver tilpasningsdygtige driftstilstande til forskellige krav til strømbesparende, hvilket tilføjer et strejf til dens anvendelighed:

Driftstilstande

Kør: Aktiverer både CPU og perifere enheder, hvilket sikrer øjeblikkelig lydhørhed for aktive opgaver.

Tomgang: Deaktiverer CPU'en, mens den opretholder perifer aktivitet, perfekt til scenarier, hvor baggrundsprocesser kræver opmærksomhed.

Søvn: kræfter ned ad CPU og perifere enheder, ideel til at bevare energi i perioder med inaktivitet.

Strømeffektivitet

Ultra-Low 50NA Input lækage: Dette minimerer utilsigtet strøm, en faktor i præcisionsapplikationer, hvor lækage kan kompromittere ydeevnen og i forlængelse heraf pålidelighed.

Kørtilstand: Forbruger en beskeden 11μA, hvilket afspejler dens egnethed til strømfølsomme operationer, der har brug for hyppig aktivering uden overdreven energitrækning.

Tomgangstilstand: Trækker blot 2,5 µA, gavnlig for opgaver, der kræver perifer overvågning uden at kræve fuld behandlingskraft.

Sovilstand: Bruger en ekstremt lav 100NA, ideel til applikationer, hvor bevarelse af batterilevetid i lange perioder med inaktivitet er stor.

Timer1 Oscillator: fungerer ved 900NA med en 32 kHz-frekvens, hvilket opretholder tidtagerfunktioner med minimal effekt, hvilket sikrer nøjagtigheden af ​​tidsafhængige operationer, selv i lav effekttilstande.

Watchdog -timer: Forbruger 1,4μA, der bidrager til systemstabilitet ved automatisk at nulstille mikrokontrolleren, hvis der registreres en softwarefejl eller en reagerende tilstand, en beskyttelse, der er beroligende for at stole på uafbrudt service.

Applikationer i indlejrede systemer

Afbalancering af ydelse med strømforbrug: Valg af passende tilstande baseret på operationelle behov kan udvide batteriets levetid på bærbare enheder.

Nøjagtighed og pålidelighed: Den ultra-lave indgangslækstrøm og effektive oscillatorer sikrer, at systemet forbliver præcist og pålideligt, selv når man arbejder i tilstande med lav effekt.

Fordele ved PIC18F4620

Oscillatorfleksibilitet

Crystal Oscillator: Operation op til 40 MHz, forbedret af en 4x faselåssløjfe (PLL), tilbyder bemærkelsesværdig ydelse og hastighed, hvilket gør den velegnet til applikationer, hvor præcision er nødvendig.

RC-tilstande: Håndterer op til 4 MHz med en ekstern modstandskapacitor (RC) -opsætning, der kan udvides til 40 MHz med en ekstern urkilde, hvilket giver tilpasningsevne i forskellige scenarier.

Intern oscillatorblok: spænder fra 31 kHz til 8 MHz, hvilket sikrer en hurtig vågningstid fra dvaletilstand (1 µs), hvilket reducerer latenstid og AIDS i effektiv strømstyring.

FAIL-SAFE Ur Monitor: Tilføjer pålidelighed ved at sikre sikker nedlukning i tilfælde af en perifer urfejl, hvilket styrker systemet robusthed.

Bemærkelsesværdige perifere enheder

Højkurrent synke/kilde: Hver I/O-pin styrer op til 25 mA, der imødekommer højere effektkrav uden eksterne drivere.

Flere afbrydelser og PWM -udgange: Denne funktion understøtter synkron kontrol over forskellige moduler til motorstyring og kommunikationssystemer, hvilket forbedrer driftseffektiviteten.

Master Synchronous Serial Port (MSSP): Understøtter SPI/I2C-protokoller imperativ til effektiv multi-IC-kommunikation, hvilket muliggør problemfri integration i sofistikerede design.

Forbedret USART- og ADC-modul: USART understøtter både asynkrone og synkrone tilstande, mens 10-bit ADC tilbyder op til 13 kanaler til omfattende dataindsamling og seriel kommunikation i sensorgrænseflade og telemetri.

Analoge komparatorer og HLVD: Dual Analog Comparators og 16-niveau høj/lavspændingsdetektion (HLVD) letter præcis spændingsovervågning og beslutningstagning, understøttende nøjagtigheds-krævende applikationer.

Særlige funktioner

C -kompilator Optimeret arkitektur: Skræddersyet til C -kompilatorer, forenkler denne funktion udvikling og strømline stien til markedet for komplekse projekter.

Holdbare hukommelsescyklusser: Tilbyder 100.000 sletning/skrivecyklusser til forbedret flash og op til 1.000.000 cyklusser til EEPROM, hvilket sikrer holdbarheden og pålideligheden af ​​lagrede data i strenge anvendelser.

Selvprogrammerbar og kredsløbsfejl: understøtter selvprogrammering og fejlfinding i kredsløb via to stifter, hvilket forbedrer programmeringsfleksibilitet og fejlfindingseffektivitet, en bemærkelsesværdig fordel i forskellige tekniske praksis.

Bred spændingsområde: fungerer fra 2,0V til 5,5V med brun-out nulstillingsindstillinger, hvilket giver stabil ydelse på tværs af forskellige effektbetingelser i bærbare og effektfølsomme enheder.

PIC18F4620 tekniske specifikationer

Type	Parameter
Fabriks ledetid	6 uger
Mount	Gennem hul
Monteringstype	Gennem hul
Pakke / sag	40-dip (0,600, 15,24 mm)
Antal stifter	40
Datakonvertere	A/D 13x10b
Antal I/OS	36
Vagthund timere	Ja
Driftstemperatur	-40 ° C ~ 125 ° C Ta
Emballage	Rør
Serie	PIC® 18F
Offentliggjort	2004
JESD-609-kode	E3
PBFree -kode	Ja
Delstatus	Aktiv
Fugtfølsomhedsniveau (MSL)	Ikke relevant
Antal afslutninger	40
Terminal finish	Matte tin (SN)
Max strømafledning	1W
Terminal position	Dual
Forsyningsspænding	5v
Frekvens	40MHz
Basisdelenummer	PIC18F4620
Pin -tælling	40
Forsyningsspændings-max (VSUP)	5,5V
Strømforsyninger	5v
Interface	I2C, SPI, UART, USART
Hukommelsesstørrelse	64 kb
Oscillatortype	Indre
Ram størrelse	3,8k x 8
Spænding - Forsyning (VCC/VDD)	4.2V ~ 5.5V
UPS/UCS/Perifer ICS -type	Mikrokontroller
Antal bits	8
Kerneprocessor	Billede
Perifere enheder	Brun-out detektering/nulstilling, HLVD, POR, PWM, WDT
Program hukommelsestype	BLITZ
Kernestørrelse	8-bit
Program hukommelsesstørrelse	64 kb 32k x 16
Forbindelse	I2C, SPI, UART/Usart
Forsyning af strømmaks	35mA
Bit størrelse	8
Adgangstid	40 μs
Har ADC	JA
DMA -kanaler	INGEN
Databusbredde	8b
Antal timere/tællere	4
EEPROM -størrelse	1k x 8
CPU -familie	Billede
Antal ADC -kanaler	13
Antal PWM -kanaler	2
Antal USB -kanaler	1
Højde	4.953mm
Længde	53,09 mm
Bredde	14.732mm
Nå SVHC	Ingen svhc
Strålingshærdning	Ingen
ROHS -status	Rohs3 -kompatibel
Blyfri	Blyfri

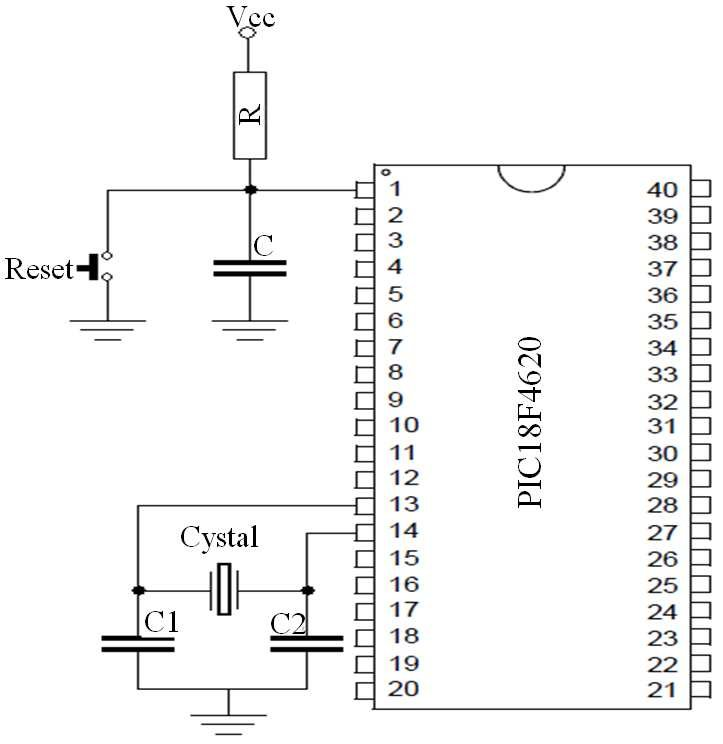

Funktionelt blokdiagram

Ækvivalente modeller af PIC18F4620

• PIC18F4620-I/mlMikrokontrollere og processorer

• PIC18LF4620-I/mlMikrokontrollere og processorer

• PIC18LF4620T-E/MLMikrokontrollere og processorer

• PIC18F4620-E/mlMikrokontrollere og processorer

PIC18F4620 sammenlignelige dele

Delnummer	Fabrikant	Pakke / sag	Antal stifter	Databusbredde	Antal I/O.	Interface	Hukommelsesstørrelse	Forsyningsspænding	Perifere enheder	Se sammenlign
PIC18F4620-E/P.	Microchip -teknologi	40-dip (0,600, 15,24 mm)	40	8 b	36	I2C, SPI, UART, USART	64 kb	5 v	Brown-out detektering/nulstilling, HLVD, POR, PWM, Wdt
PIC18F4680-E/P.	Microchip -teknologi	40-dip (0,600, 15,24 mm)	40	8 b	36	CAN, I2C, SPI, UART, USART	64 kb	5 v	Brown-out detektering/nulstilling, HLVD, POR, PWM, Wdt	PIC18F4620-E/P VS PIC18F4680-E/P.
PIC18F4680-I/P.	Microchip -teknologi	40-dip (0,600, 15,24 mm)	40	8 b	36	CAN, I2C, SPI, UART, USART	64 kb	5 v	Brown-out detektering/nulstilling, HLVD, POR, PWM, Wdt	PIC18F4620-E/P VS PIC18F4680-I/P.
PIC18F4610-I/P.	Microchip -teknologi	40-dip (0,600, 15,24 mm)	40	8 b	36	I2C, SPI, UART, USART	64 kb	5 v	Brown-out detektering/nulstilling, HLVD, POR, PWM, Wdt	PIC18F4620-E/P VS PIC18F4610-I/P.

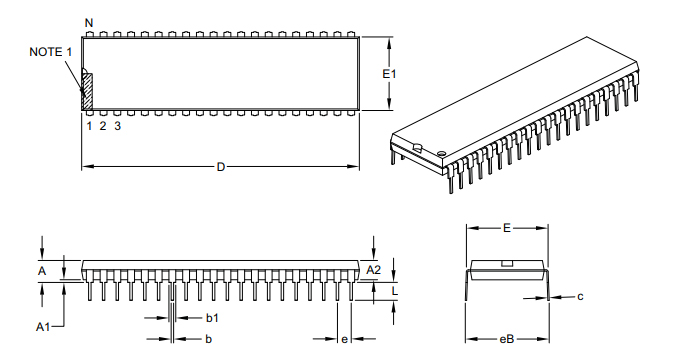

Emballage og dimensioner af PIC18F4620

PIC18F4620 Dimensioner	Dimensionsgrænser	Min (inches)	Nom (inches)	Max (inches)
Antal stifter	N		40
Pitch	e		0,100 BSC
Øverst til siddeplan	EN			0,25
Støbt pakketykkelse	A2	0,125		0,195
Base til siddeplane	A1	0,015
Skulder til skulderbredde	E	0,59		0,625
Støbt pakkebredde	E1	0,485		0,58
Samlet længde	D	1,98		2.095
Tip til siddeplan	L	0,115		0,2
Bly tykkelse	c	0,008		0,015
Øvre blybredde	B1	0,03		0,07
Lavere blybredde	b	0,014		0,023
Samlet rækkeafstand	eb			0,7

Producentbaggrund

Microchip Technology Inc. udmærker sig i mikrokontroller, blandet signal og analoge fremskridt.Virksomheden deltager aktivt i uddannelsesmæssig opsøgning og leverer en omfattende samling af ressourcer.Blandt dem er organiserede laboratorier, detaljerede læseplaner, specialiserede træningssessioner og avancerede udviklingsværktøjer.

Datablad PDF

PIC18LF4620-I/ML Datablad:

PIC18FX525, X620 DATASHARK.PDF

Etiket og pakning ændres 23/september/2015.pdf

Pakning af ændringer 10/okt/2016.pdf

PIC18F (2, 4) ZZZ -programmeringsspecifikation.pdf

2,73kHz.pdf

Wire Bond CHG Qual 19/jul/2016.pdf

PIC18F4620-E/P Datablad:

PIC18F (2, 4) ZZZ -programmeringsspecifikation.pdf

PIC18FX525, X620 DATASHARK.PDF

Etiket og pakning ændres 23/september/2015.pdf

Pakning af ændringer 10/okt/2016.pdf

Mult dev 13/apr/2020.pdf

Wire CHG 13/jan/2016.pdf

Ofte stillede spørgsmål [FAQ]

1. Hvad er PIC18F4620?

PIC18F4620 er en alsidig mikrokontroller, der er rost for sin tilpasningsevne i industrielle anvendelser.Dens arkitektur, designet til at minimere strømforbruget, leverer robuste behandlingsfunktioner, der genklang godt i strenge miljøer.Andre læner sig ofte mod denne mikrokontroller i betragtning af dens udholdenhed og den omfattende værktøjsstøtte, der forenkler udviklingsprocesserne.

2. Hvordan programmerer jeg PIC18F4620?

For at programmere PIC18F4620 skal du følge disse trin:

Open MPLAB, en altomfattende IDE designet til mikrochip-produkter.

Vælg den type projekt, du arbejder på.

Specificer den nøjagtige mikrocontroller -model.

Vælg den relevante kompilator.

Definer projektstien til organiseret arbejdsgang.

3. Hvad er størrelsen på PIC18F4620?

PIC18F4620, med dimensioner på 2,095 x 0,58 x 0,195 inches, passer problemfrit i trange rum, der kræves i kompakte og indlejrede systemer.Denne størrelse giver mulighed for ubesværet integration i forskellige hardware-layouts, der tilpasser sig de rumbevidste designprincipper, der driver moderne teknologiske fremskridt.
