Piezoelektrisk transducer: arbejdsprincip, konstruktion, typer, egenskaber og anvendelser

En piezoelektrisk transducer lader dig omdanne mekanisk kraft til et elektrisk signal eller elektrisk energi til mekanisk bevægelse.I denne artikel vil du lære, hvad en piezoelektrisk transducer er, hvordan den er bygget, og hvordan den fungerer.Du vil også se dens almindelige typer, nøglekarakteristika og applikationer.

Katalog

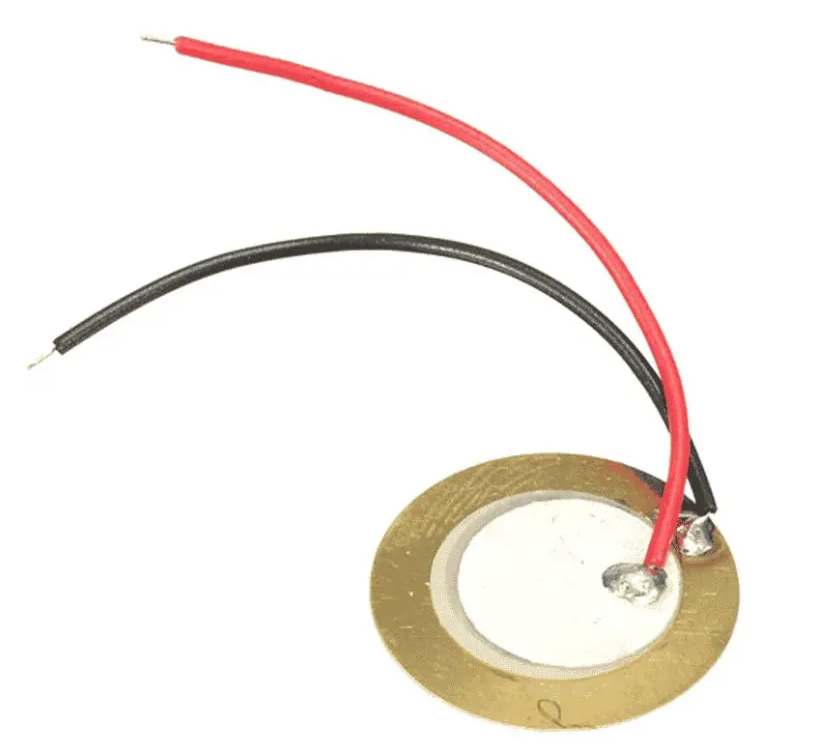

Figur 1. Piezoelektrisk transducer (Piezo Disc Element)

Hvad er en piezoelektrisk transducer?

En piezoelektrisk transducer er en enhed, der omdanner mekanisk kraft til elektrisk energi eller elektrisk energi til mekanisk bevægelse.Det fungerer ved hjælp af et specielt materiale, der genererer en lille spænding, når det presses, bøjes eller vibreres.På grund af denne egenskab er den almindeligvis brugt til at detektere tryk, vibrationer, lyd eller bevægelse.Den enkle skive-type struktur med tilsluttede ledninger, som det almindeligvis ses i praktiske opsætninger, gør det nemt at konvertere mekanisk bevægelse til et elektrisk signal til måle- eller kontrolapplikationer.

Konstruktion af en piezoelektrisk transducer

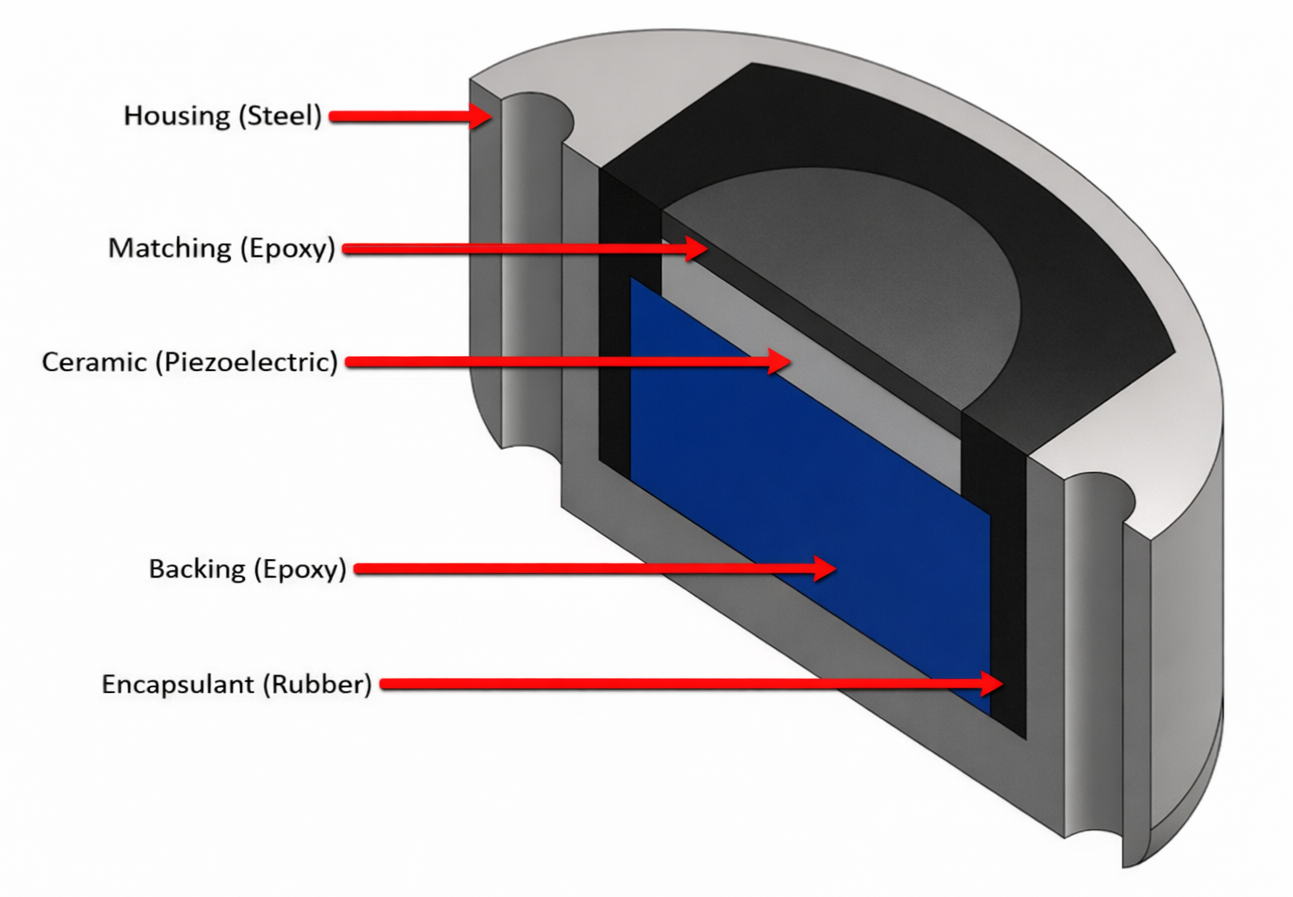

Figur 2. Konstruktion af en piezoelektrisk transducer

•Hus (stål)

Giver mekanisk styrke og beskytter transduceren mod ydre skader.

•Matchende lag (epoxy)

Hjælper med at overføre mekanisk energi effektivt til det piezoelektriske element og forbedrer signalydelsen.

•Piezoelektrisk keramik

Det aktive følerelement, der genererer en elektrisk spænding, når der påføres tryk eller vibrationer.

•Bagsidelag (epoxy)

Absorberer uønskede vibrationer og styrer transducerens respons.

•Indkapslingsmiddel (gummi)

Forsegler strukturen og beskytter den mod fugt, støv og miljøpåvirkninger.

Arbejdsprincippet for piezoelektrisk transducer

Arbejdsprincippet for en piezoelektrisk transducer er baseret på visse materialers evne til at reagere på mekanisk stress og elektrisk energi.Inde i materialet forskydes elektriske ladninger, når der påføres kraft eller spænding.Denne adfærd optræder i to relaterede former, kendt som den direkte piezoelektriske effekt og den omvendte piezoelektriske effekt.Hver effekt forklarer, hvordan energi omdannes fra en form til en anden.

Direkte piezoelektrisk effekt

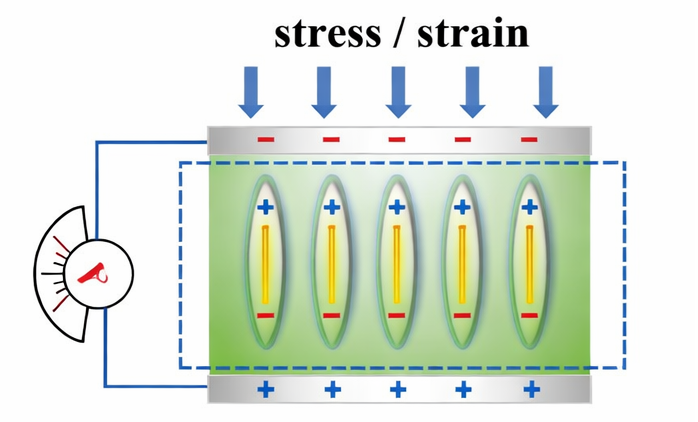

Figur 3. Direkte piezoelektrisk effekt

I den direkte piezoelektriske effekt påføres mekanisk spænding eller belastning på det piezoelektriske materiale.Som vist på figuren får tryk på eller påfyldning af materialet de indre elektriske ladninger til at skifte fra deres normale positioner.Denne ladningsadskillelse skaber positive og negative overflader på modsatte sider af materialet.Som et resultat genereres en lille elektrisk spænding over elektroderne.Udgangsspændingen stiger, når den påførte kraft eller vibration bliver stærkere, hvilket gør det muligt for transduceren at mærke tryk, kraft eller bevægelse nøjagtigt.

Omvendt piezoelektrisk effekt

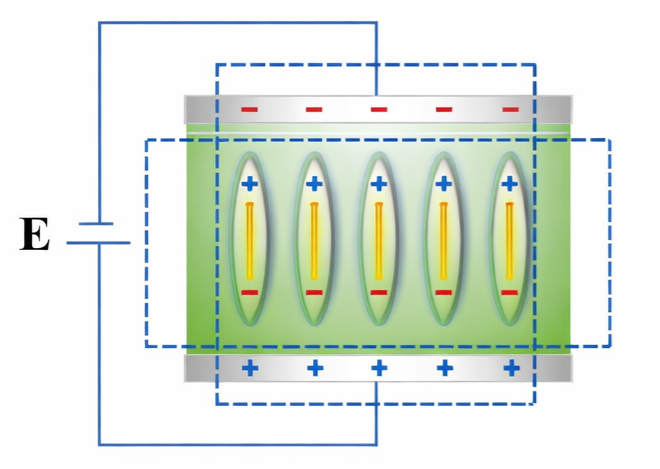

Figur 4. Omvendt piezoelektrisk effekt

I den omvendte piezoelektriske effekt sker energiomdannelsen i den modsatte retning.En ekstern elektrisk spænding påføres det piezoelektriske materiale.Som illustreret på figuren tvinger det påførte elektriske felt de indre ladninger til at justere på ny.Denne justering får materialet til at ændre form lidt ved at udvide eller trække sig sammen.Den fysiske deformation producerer mekanisk bevægelse eller vibration, hvilket gør det muligt for den piezoelektriske transducer at generere bevægelse, lyd eller ultralydsbølger.

Piezoelektriske transduceres elektriske egenskaber

Parameter	Specifikation
Udgangssignaltype	AC spænding genereret fra mekanisk stress
Elektrisk udgangstilstand	Opladningstilstand eller drift i spændingstilstand
Udgangsspændingsområde	10 mV til 100 V peak afhængig af kraft og størrelse
Opladningsfølsomhed	1 pC pr. N til 1000 pC pr. N
Spændingsfølsomhed	1 mV pr. N til 50 mV pr. N
Kilde Kapacitans	100 pF til 50 nF
Kildeimpedans	Meget høj, typisk over 1 megaohm
Indre modstand	Større end 10 gigaohm
Frekvensresponsområde	1 Hz til 10 MHz afhængig af design
Resonansfrekvens	1 kHz til 5 MHz typisk
Antiresonansfrekvens	Lidt højere end resonans frekvens
Udgangsimpedans ved resonans	Lav impedans ved resonanspunkt
Udgangsimpedans ved antiresonans	Meget høj impedans ved antiresonans punkt
Statisk måleevne	Ikke egnet til ægte DC-måling
Udledningstidskonstant	Millisekunder til sekunder baseret på belastning modstand
Signal polaritet	Afhænger af stress retning og materialeorientering
Dielektrisk konstant	100 til 5000 afhængig af materiale
Driftsspænding som aktuator	10 V til 1000 V AC eller DC
Strømforbrug	Meget lav i sensortilstand
Støjniveau	Meget lav iboende elektrisk støj
Kabelfølsomhed	Høj, påvirket af kabelkapacitans
Påkrævet signalkonditionering	Ladeforstærker eller højimpedansspænding forstærker
Temperaturstabilitet	Moderat, varierer efter piezomateriale
Elektrisk tabsfaktor	Lav ved driftsfrekvens
Isoleringsmodstand	Typisk større end 10 gigaohm
Output linearitet	Høj inden for nominelle mekaniske grænser

Typer af piezoelektriske transducere

Piezoelektriske transducere kommer i forskellige typer, der hver især er designet til at registrere eller producere bevægelse, tryk, lyd eller vibrationer til specifikke måle- og kontrolapplikationer.

Piezoelektrisk accelerometer transducer

En piezoelektrisk accelerometer transducer bruges til at måle acceleration og vibration.Det virker ved at konvertere mekanisk bevægelse til et elektrisk signal, når sensoren bevæger sig.Sammenlignet med tryk- eller krafttransducere er den mere følsom over for hurtige ændringer og højfrekvente vibrationer.Dette gør den velegnet til maskinovervågning og vibrationsanalyse.Det er almindeligt anvendt i industrielle og strukturelle sundhedssystemer.

Piezoelektrisk tryktransducer

En piezoelektrisk tryktransducer måler dynamiske trykændringer og konverterer dem til en elektrisk udgang.Den reagerer hurtigt på hurtige trykvariationer i modsætning til statiske tryksensorer.Sammenlignet med krafttransducere er den designet specielt til væske- og gastrykmåling.Det bruges ofte i forbrændingsmotorer og hydrauliske systemer.Højfrekvensrespons er dens største fordel.

Piezoelektrisk krafttransducer

En piezoelektrisk krafttransducer måler påført kraft eller belastning gennem ladningsgenerering.Når der påføres kraft, producerer det piezoelektriske element et elektrisk signal, der er proportionalt med belastningen.Sammenlignet med accelerometre fokuserer den på direkte kraft frem for bevægelse.Den klarer sig godt i dynamisk kraftmåling.Denne type er meget udbredt til test og effektmåling.

Piezoelektrisk ultralydstransducer

En piezoelektrisk ultralydstransducer genererer og detekterer ultralydsbølger.Den konverterer elektrisk energi til højfrekvente lydbølger og modtager reflekterede signaler.Sammenlignet med mikrofoner fungerer den ved meget højere frekvenser ud over menneskelig hørelse.Dette muliggør nøjagtig registrering, billeddannelse og afstandsmåling.Det er almindeligt anvendt i medicinsk ultralyd og industriel inspektion.

Piezoelektrisk aktuatortransducer

En piezoelektrisk aktuatortransducer konverterer elektrisk energi til præcis mekanisk bevægelse.Når spænding påføres, udvider eller trækker den sig sammen for at skabe bevægelse.I modsætning til transducere af sensortypen bruges den hovedsageligt til aktivering frem for måling.Det giver meget lille, men nøjagtig forskydning.Dette gør den ideel til præcisionspositioneringssystemer.

Piezoelektrisk mikrofontransducer

En piezoelektrisk mikrofontransducer konverterer lydvibrationer til elektriske signaler.Lydbølger får det piezoelektriske materiale til at vibrere og generere spænding.Sammenlignet med ultralydstransducere fungerer den inden for det hørbare frekvensområde.Den er enkel i designet og kræver ikke ekstern strøm til sansning.Denne type er almindeligt anvendt i grundlæggende lyd- og akustiske detektionssystemer.

Piezoelektrisk tændingstransducer

En piezoelektrisk tændingstransducer genererer højspænding, når der påføres mekanisk kraft.Tryk på eller slag på elementet frembringer en gnist uden ekstern strøm.Sammenlignet med andre piezoelektriske transducere fokuserer den på spændingsgenerering snarere end sansning.Dette gør den pålidelig til tændingsformål.Det er meget udbredt i gaslightere og tændingssystemer.

Anvendelser af piezoelektriske transducere

Piezoelektriske transducere er meget udbredt i moderne teknologi, fordi de nøjagtigt kan konvertere mekanisk energi til elektriske signaler til sansning, måling og kontrol på tværs af mange industrier.

Medicinske ultralydssystemer

Piezoelektriske transducere er meget udbredt i ultralydsmaskiner.De genererer højfrekvente lydbølger og modtager de reflekterede signaler for at danne billeder.Dette hjælper læger med at se indre kropsstrukturer sikkert.De er pålidelige og reagerer meget hurtigt.

Vibrations- og tilstandsovervågning

Disse transducere bruges til at detektere vibrationer i maskiner og strukturer.Mekanisk vibration konverteres til et elektrisk signal til analyse.Dette hjælper med at identificere fejl tidligt i motorer, pumper og motorer.Det forbedrer sikkerheden og reducerer vedligeholdelsesomkostningerne.

Trykmålesystemer

Piezoelektriske transducere måler hurtigt skiftende tryk i gasser og væsker.De fungerer godt, hvor trykændringer sker ved høj hastighed.Dette gør dem velegnede til motorer og hydrauliske systemer.De bruges ikke til konstant eller statisk tryk.

Kraft- og påvirkningsmåling

De bruges til at måle kraft, belastning og stød.Når der påføres kraft, dannes en elektrisk ladning.Dette muliggør nøjagtig måling af dynamiske kræfter.De er almindelige i test og materialeanalyse.

Lyd og akustiske enheder

Piezoelektriske transducere bruges i mikrofoner, buzzere og lydoptagere.Lydvibrationer får materialet til at generere et elektrisk signal.De er enkle i designet og meget holdbare.Disse enheder er almindelige i forbrugerelektronik.

Generering af tænding og gnist

I tændingssystemer genererer piezoelektriske transducere højspænding, når de trykkes ned.Denne spænding skaber en gnist uden behov for ekstern strøm.De er almindeligt anvendt i gaslightere og komfurer.Designet er enkelt og yderst pålideligt.

Fordele og begrænsninger ved piezoelektrisk transducer

Fordele ved piezoelektrisk transducer

• De er meget følsomme over for små ændringer i kraft og vibrationer.

• De reagerer hurtigt på dynamiske signaler.

• De arbejder over et bredt frekvensområde.

• Deres størrelse er lille og let.

• De behøver ikke ekstern strøm i sensortilstand.

• De er holdbare og pålidelige under barske forhold.

Begrænsninger af piezoelektrisk transducer

• De kan ikke måle statiske eller konstante kræfter.

• De kræver specielle signalbehandlingskredsløb.

• Deres output påvirkes af temperaturændringer.

• Udgangssignalet er normalt meget lille.

• Nogle materialer kan revne under høj belastning.

Piezoelektrisk transducer vs andre transducere

Specifikation	Piezoelektrisk transducer	Strain Gauge Transducer	Kapacitiv transducer	Induktiv transducer	Optisk transducer
Målt mængde	Kraft, tryk, vibration	Stram og kraft	Forskydning, tryk	Position, forskydning	Lys, position, hastighed
Driftsprincip	Piezoelektrisk effekt	Modstandsændring	Kapacitansændring	Elektromagnetisk induktion	Lysmodulering
Udgangssignaltype	Spænding eller ladning	Modstandsændring	Kapacitansændring	Spænding	Spænding eller strøm
Statisk måleevne	Ikke egnet	Velegnet	Velegnet	Velegnet	Velegnet
Dynamisk måleevne	Fremragende	Godt	Moderat	Godt	Fremragende
Typisk følsomhed	Høj	Medium	Meget høj	Medium	Meget høj
Frekvensområde	1 Hz til over 1 MHz	Op til 10 kHz	Op til 100 kHz	Op til 50 kHz	Over 1 MHz
Svartid	Meget hurtigt under 1 mikrosekund	Langsomt til moderat	Hurtigt	Moderat	Ekstremt hurtig
Udgangsimpedans	Meget højt over 1 Mohm	Lav omkring 120 til 350 ohm	Høj	Lav	Lav
Temperaturfølsomhed	Medium	Høj	Medium	Lav	Lav
Signalkonditionering påkrævet	Påkrævet	Påkrævet	Påkrævet	Påkrævet	Minimal
Strømbehov	Ingen ekstern strøm til sansning	Kræver excitationsspænding	Kræver excitationsspænding	Kræver excitationsspænding	Kræver strømkilde
Størrelse og vægt	Meget lille og let	Lille	Lille	Medium	Lille
Miljømæssig robusthed	Høj	Moderat	Moderat	Høj	Moderat
Ansøgninger	Vibrationsovervågning, ultralyd	Vejeceller, vejesystemer	Positions- og niveauføling	Nærheds- og positionsregistrering	Indkodere, fibersensorer

Konklusion

Piezoelektriske transducere fungerer gennem direkte og omvendte piezoelektriske effekter for at registrere eller producere bevægelse og elektriske signaler.De tilbyder høj følsomhed, hurtig respons og bred frekvensdrift til dynamiske målinger såsom vibrationer, tryk, kraft og lyd.Forskellige typer bruges til sensing, aktivering og tændingsformål på tværs af mange industrier.De er dog ikke egnede til statiske målinger og kræver korrekt signalbehandling.
