Programmerbar Logic Controller (PLC): Arbejde, typer og applikationer

En Programmerbar Logic Controller (PLC) er det, du bruger til at automatisere maskiner og industrielle processer på en pålidelig og kontrolleret måde.I denne artikel lærer du, hvad en PLC er, hvordan den fungerer gennem dens scanningscyklus, og hvordan dens vigtigste hardwarekomponenter fungerer sammen.Du vil også se de forskellige typer PLC'er, almindelige programmeringssprog, og hvordan input- og outputenheder forbinder controlleren med udstyr.Til sidst vil du tydeligt forstå, hvor PLC'er bruges, og hvorfor de er vigtige i automatiseringssystemer.

Katalog

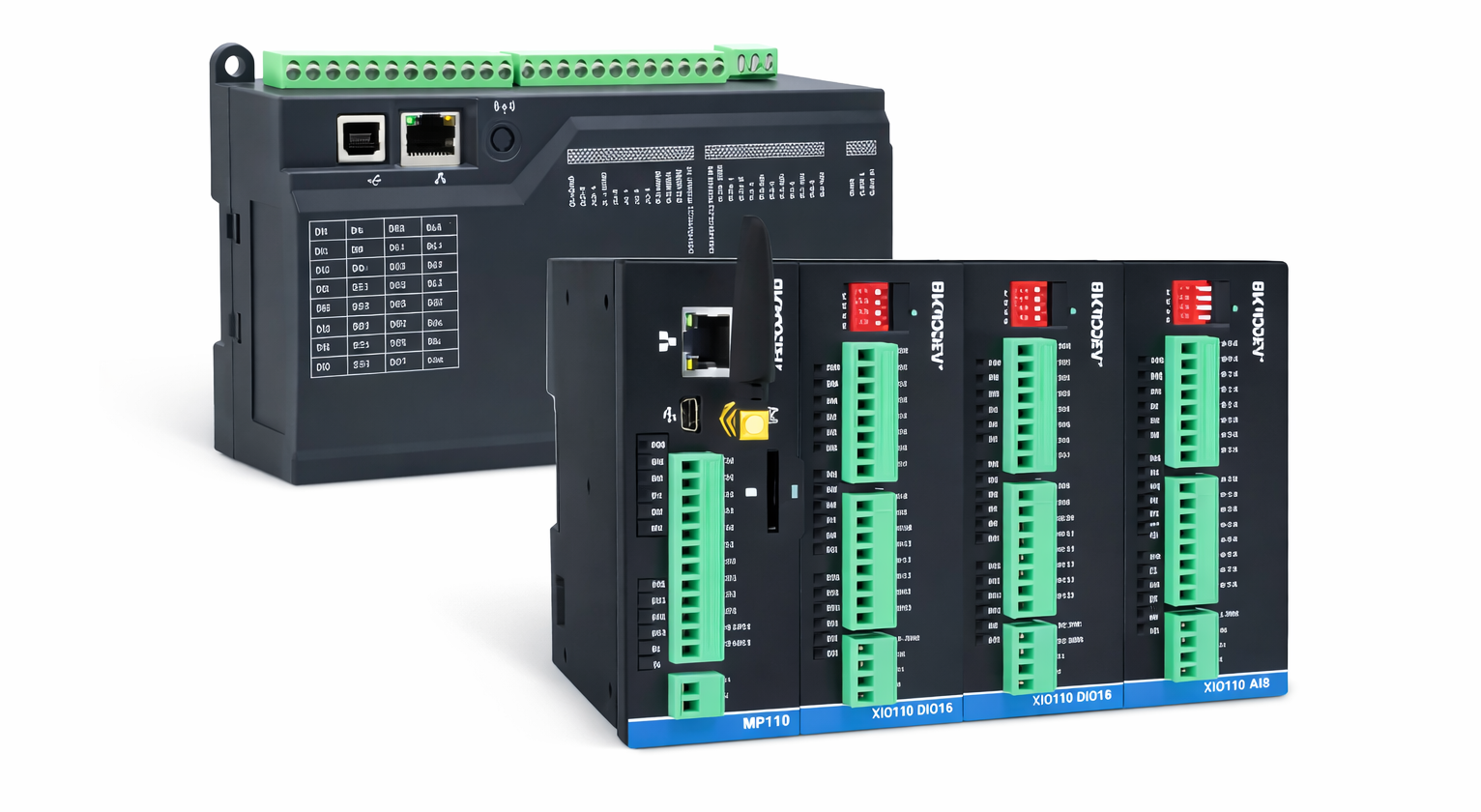

Figur 1. Programmerbar logisk controller (PLC)

Hvad er en programmerbar logikcontroller?

En PLC (Programmable Logic Controller) er en robust industriel kontrolenhed, der bruges til at automatisere maskiner og processer.Den er designet til at håndtere kontrolopgaver pålideligt i miljøer med elektrisk støj, vibrationer og temperaturændringer.PLC'er er meget udbredt, fordi de giver stabil, repeterbar kontrol ved hjælp af software frem for fastkablede relæer.De gør det muligt at ændre eller udvide automatiseringssystemer uden omledning af hele paneler.I industriel automation fungerer PLC'er som den centrale beslutningstagende enhed, der koordinerer input og output under foruddefineret logik.

Hvordan fungerer en PLC?

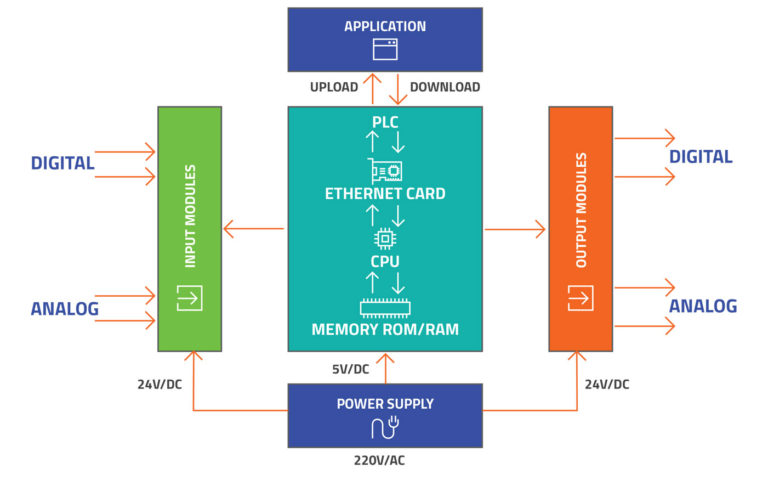

Figur 2. PLC-driftscyklus

En PLC fungerer ved gentagne gange at udføre en enkel og forudsigelig driftscyklus kaldet scanningscyklussen.Som vist på figuren begynder processen med input-scanning, hvor PLC'en aflæser den aktuelle status for tilsluttede signaler.Dernæst udfører controlleren programafvikling og anvender den lagrede logik til inputtilstandene.Efter at logikken er evalueret, udfører PLC'en udgangsopdatering og ændrer udgangssignalerne i overensstemmelse hermed.Denne sekvens kører kontinuerligt i en sløjfe, hvilket gør det muligt for PLC'en at reagere hurtigt på ændringer.Figuren illustrerer denne lukkede sløjfe af læsning, bearbejdning og opdatering.Denne cyklusbaserede drift sikrer stabil og tidsstyring i industrielle automationssystemer.

Komponenter i et PLC-system

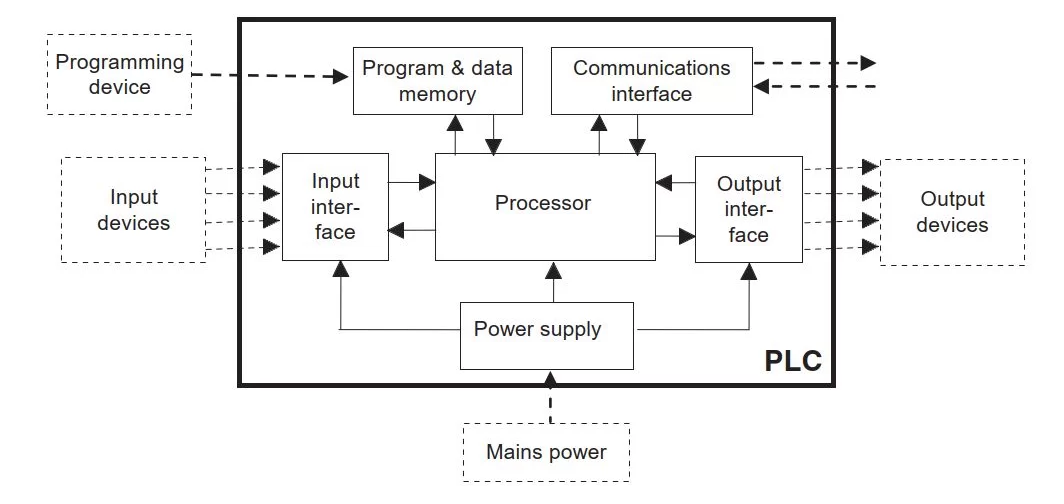

Figur 3. Hovedkomponenter i et PLC-system

• CPU (Central Processing Unit)

CPU'en er kernen i PLC'en og er ansvarlig for behandling af kontrolinstruktioner.Det styrer logikudførelse, intern koordinering og overordnet controllerdrift.CPU'en sikrer ensartet og deterministisk adfærd under automatiseringsopgaver.

• Strømforsyning

Strømforsyningen konverterer indgående elektrisk strøm til regulerede spændinger, der kræves af PLC'en.Det giver stabil strøm til alle interne moduler og beskytter systemet mod spændingsudsving.Pålidelig strømforsyning er afgørende for kontinuerlig drift.

• Indgangsmoduler

Inputmoduler modtager signaler fra eksterne enheder og konverterer dem til en form, som PLC'en kan genkende.De giver elektrisk isolering og signalbehandling for at beskytte interne kredsløb.Disse moduler fungerer som grænsefladen mellem den fysiske proces og controlleren.

• Udgangsmoduler

Udgangsmoduler sender styresignaler fra PLC'en til eksterne enheder.De omsætter interne kontrolbeslutninger til elektriske signaler, der er egnede til feltudstyr.Korrekt outputhåndtering sikrer nøjagtige og sikre kontrolhandlinger.

• Hukommelse (program og data)

PLC-hukommelse gemmer styreprogrammer og systemdata, der kræves til drift.Det bevarer konfigurationsoplysninger og driftsværdier under kørsel.Hukommelse sikrer, at PLC'en kan udføre logik konsekvent på tværs af cyklusser.

• Kommunikationsgrænseflader

Kommunikationsgrænseflader gør det muligt for PLC'en at udveksle data med eksterne systemer.De understøtter integration med andre controllere, overvågningssystemer og programmeringsenheder.Disse grænseflader muliggør koordineret automatisering på tværs af større systemer.

Typer af PLC'er

Kompakte PLC'er

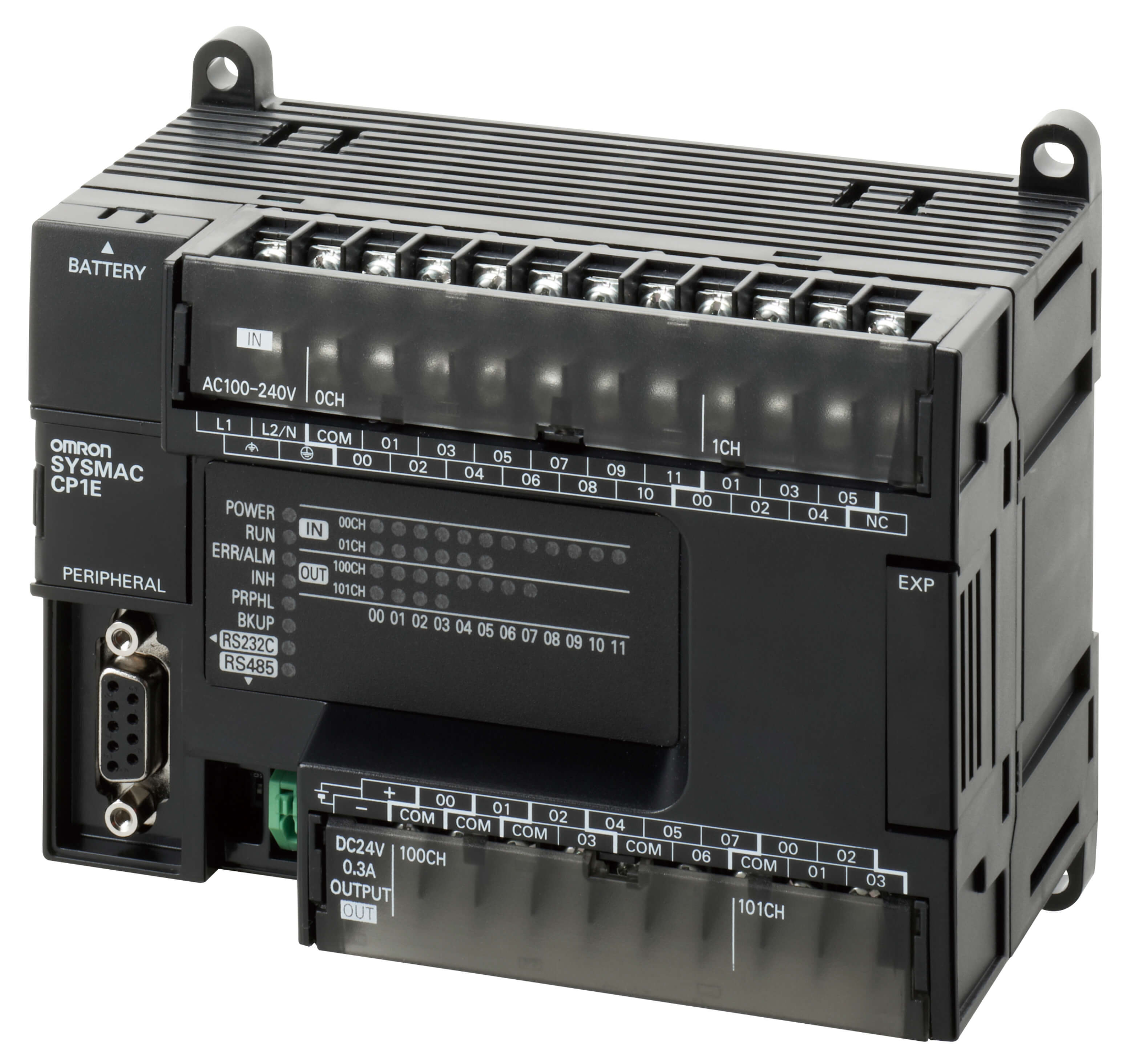

Figur 4. Kompakt PLC

En kompakt PLC er en selvstændig controller med faste input, output og behandlingsfunktioner i én enhed.Den er designet til små automatiseringsopgaver, hvor plads og omkostninger er begrænsede.Figuren viser, hvordan alle styrefunktioner er integreret i et enkelt hus.Kompakte PLC'er er nemme at installere og kræver minimal ledningsføring.De bruges almindeligvis i simple kontrolpaneler og selvstændige maskiner.Deres faste design gør dem velegnede til applikationer med stabile og veldefinerede krav.Kompakte PLC'er giver pålidelig kontrol uden behov for systemudvidelse.

Modulære PLC'er

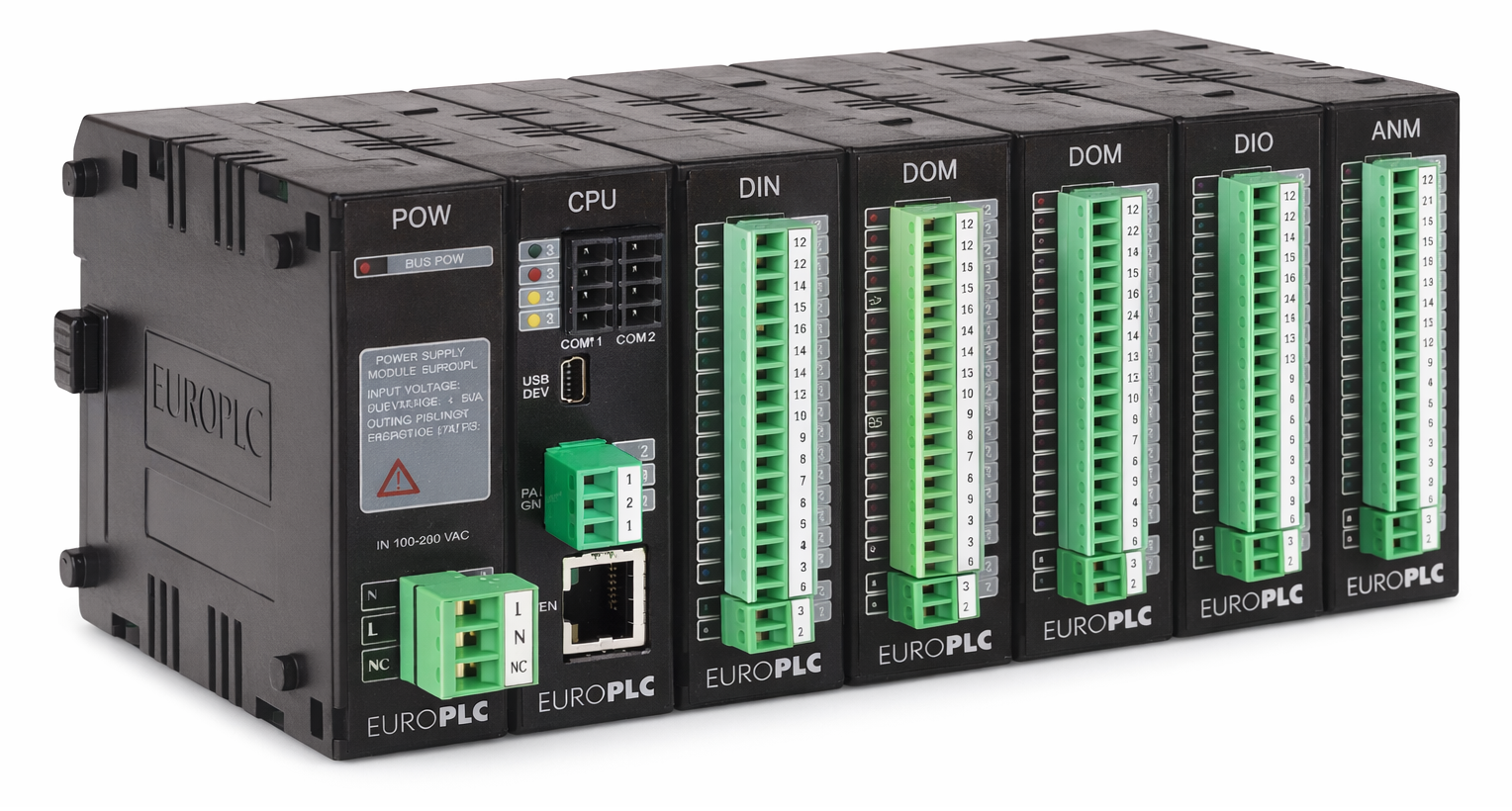

Figur 5. Modulær PLC

En modulær PLC består af separate moduler forbundet til en central controller.Hvert modul udfører en bestemt funktion, såsom behandling eller signalhåndtering.Figuren illustrerer, hvordan moduler er arrangeret side om side for at danne et komplet system.Modulære PLC'er gør det muligt at tilføje eller fjerne moduler, efterhånden som systemkravene ændres.Denne fleksibilitet gør dem velegnede til mellemstore til store automationssystemer.Udvidelse kan foretages uden at udskifte hele controlleren.Modulære PLC'er understøtter skalerbare og tilpasningsdygtige kontrolløsninger.

Rack-monterede PLC'er

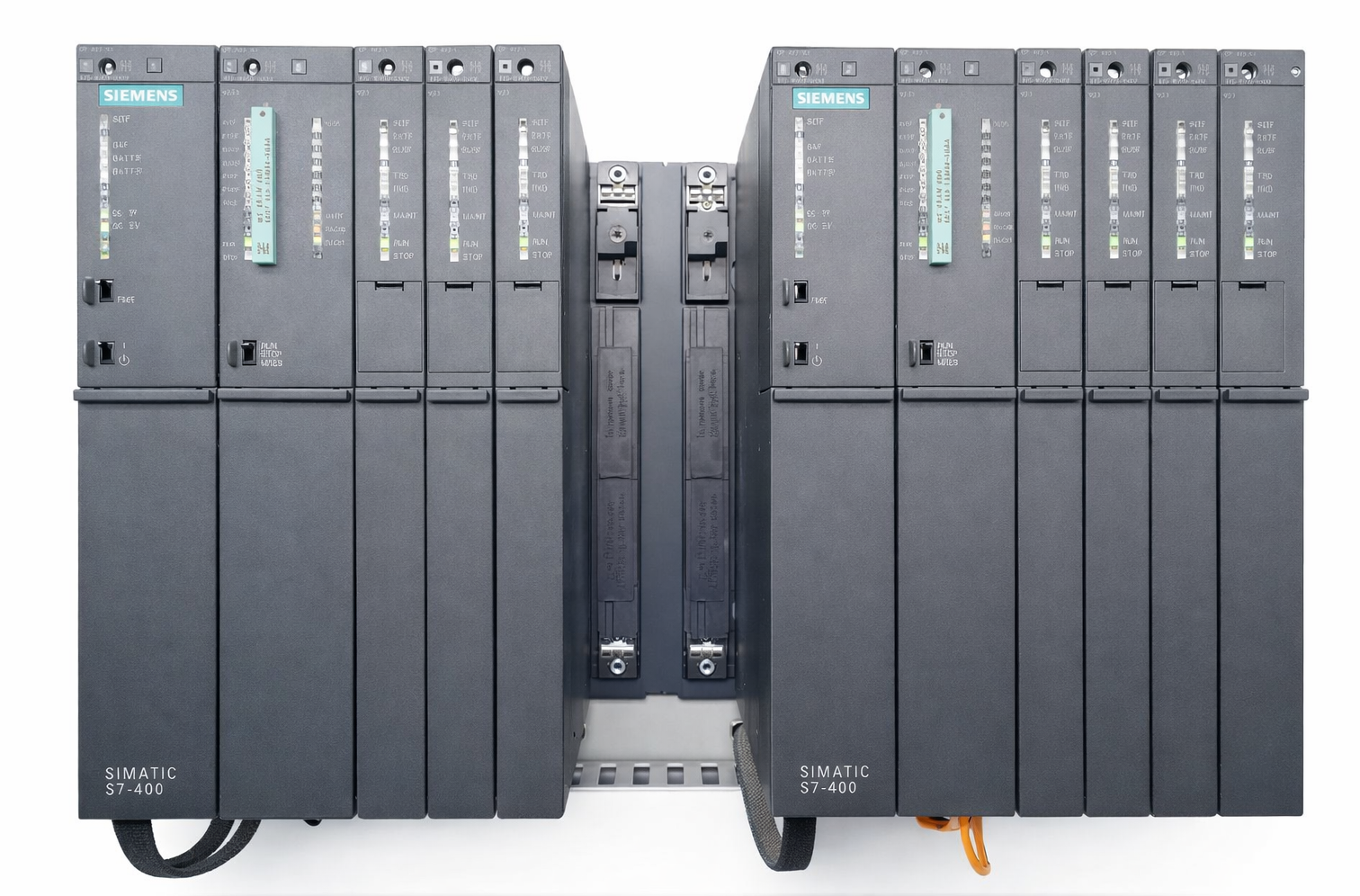

Figur 6. Rack-monteret PLC

En rackmonteret PLC er en højkapacitetscontroller designet til store styresystemer.Den bruger et dedikeret stativ til at holde flere funktionelle moduler i en organiseret struktur.Figuren viser moduler installeret i et delt bagplan i racket.Rackmonterede PLC'er understøtter et stort antal signaler og komplekse konfigurationer.De er bygget til systemer, der kræver høj pålidelighed og langsigtet drift.Denne struktur tillader nem vedligeholdelse og moduludskiftning.Rackmonterede PLC'er er velegnede til krævende automatiseringsmiljøer.

Sikkerheds-PLC'er

Figur 7. Sikkerheds-PLC

En sikkerheds-PLC er en specialiseret controller designet til at håndtere sikkerhedsrelaterede kontrolfunktioner.Den fungerer adskilt fra standardstyringslogikken for at sikre pålidelig sikkerhedsdrift.Figuren fremhæver dedikerede sikkerhedsmoduler og forbindelser, der bruges til beskyttelsesopgaver.Sikkerheds-PLC'er overvåger signaler og opretholder sikre systemtilstande, når der opstår unormale forhold.De er bygget med redundans og fejldetektionsfunktioner.Sikkerheds-PLC'er sikrer kontrollerede og forudsigelige reaktioner i sikkerhedskritiske systemer.

PLC programmeringssprog

Ladder Logic (LD)

Ladder Logic (LD) er et grafisk PLC-programmeringssprog, der er modelleret efter traditionelle relæstyrekredsløb.Det repræsenterer kontrollogik ved hjælp af trin arrangeret mellem to lodrette skinner, svarende til elektriske stigediagrammer.Kontakter og spoler bruges til at udtrykke logiske forhold og styre handlinger på en visuel måde.Denne struktur gør kontrolrelationer nemme at genkende og følge.Ladderlogik viser tydeligt, hvordan logiske forhold kombineres for at danne kontrolbeslutninger.På grund af dets velkendte layout er den nem at læse selv for begyndere.LD bruges i vid udstrækning til at skabe klar og vedligeholdelig PLC-kontrollogik.

Funktionsblokdiagram (FBD)

Funktionsblokdiagram (FBD) er et blokbaseret PLC-programmeringssprog, der bruges til at repræsentere kontrolfunktioner visuelt.Det organiserer kontrollogik i funktionelle blokke forbundet med signallinjer.Hver blok udfører en specifik operation såsom logisk behandling, sammenligning eller signalmanipulation.Forbindelserne mellem blokke viser, hvordan data flyder gennem kontrollogikken.Denne visuelle struktur hjælper med at forenkle komplekse kontrolforhold.FBD er velegnet til at repræsentere logiske og kontinuerlige kontrolfunktioner.Det giver en klar og struktureret måde at bygge PLC-programmer på.

Struktureret tekst (ST)

Structured Text (ST) er et tekstbaseret PLC-programmeringssprog på højt niveau.Den beskriver kontrollogik ved hjælp af læsbare udsagn arrangeret i et struktureret format.Denne tilgang gør det muligt at udtrykke komplekse forhold og beregninger klart.Struktureret tekst er nyttig, når kontrollogik kræver præcise matematiske eller logiske udtryk.Det skrevne format hjælper med at organisere logikken i en ren og logisk rækkefølge.Det er almindeligt anvendt i avancerede og datadrevne kontrolapplikationer.

Instruktionsliste (IL)

Instruction List (IL) er et PLC-programmeringssprog på lavt niveau baseret på korte tekstkommandoer.Det repræsenterer kontrollogik som en sekvens af instruktioner udført i en defineret rækkefølge.Hver instruktion udfører en specifik operation på kontroldata.Dette format er kompakt og nøje tilpasset, hvordan kontrolinstruktioner behandles internt.IL giver en direkte og struktureret måde at udtrykke grundlæggende kontrollogik på.Det hjælper med at illustrere strømmen af ​​individuelle kontroloperationer.Instruktionslister fokuserer på kortfattet og velordnet logisk repræsentation.

Sequential Function Chart (SFC)

Sequential Function Chart (SFC) er et PLC-programmeringssprog, der bruges til at organisere kontrollogik i sekventielle trin.Det repræsenterer processer som en række definerede stadier forbundet af overgange.Hvert trin definerer en specifik driftstilstand i kontrolsekvensen.Overgange angiver de nødvendige betingelser for at gå fra et trin til det næste.Denne struktur gør det overordnede procesflow let at forstå.SFC er ideel til at organisere flertrins kontrolsekvenser.Det hjælper med at forenkle strukturen af ​​kompleks processtyringslogik.

PLC input og output enheder

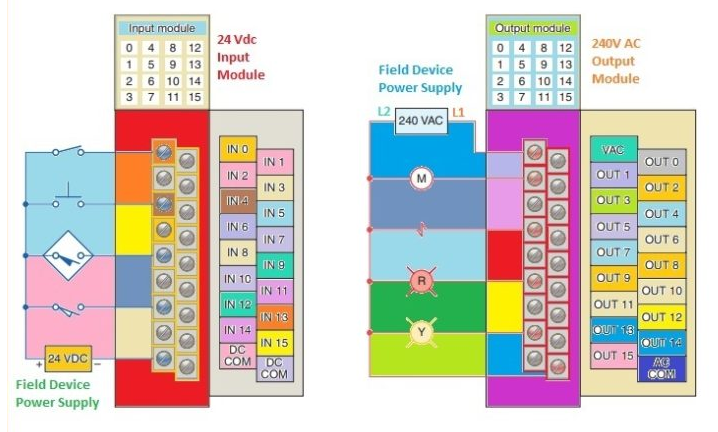

Figur 8. PLC Input og Output Devices

PLC input og output enheder er eksterne komponenter, der forbinder controlleren med den fysiske proces.Input-enheder sender signaler fra marken til PLC'en, mens output-enheder modtager styresignaler fra PLC'en.Som vist på figuren inkluderer inputenheder sensorer og kontakter, der registrerer fysiske forhold.Udgangsenheder omfatter aktuatorer, indikatorer og motorer, der udfører handlinger.Diagrammet illustrerer, hvordan feltsignaler dirigeres mellem enheder og controlleren.Denne interaktion gør det muligt for PLC'en at overvåge og påvirke processen.Input- og outputenheder danner kommunikationsforbindelsen mellem automatiseringslogik og udstyr.

Fordele ved at bruge PLC'er

PLC'er tilbyder flere vigtige fordele, der gør dem ideelle til industriel automatisering.

• Høj pålidelighed og stabil drift i barske miljøer

• Fleksibel kontrollogik, der kan modificeres via software

• Reduceret ledningsføring sammenlignet med relæbaserede styresystemer

• Hurtigere fejlfinding gennem diagnostiske funktioner

• Nem skalerbarhed for at understøtte systemudvidelse

Anvendelser af PLC'er

1. Fremstillings- og samlebånd

PLC'er styrer transportører, maskiner og automatiserede arbejdsstationer.De sikrer synkroniseret drift og ensartet produktionsoutput.Deres pålidelighed understøtter kontinuerlige fremstillingsprocesser.

2. Procesindustrier

I procesanlæg styrer PLC'er variabler som niveau, flow og temperatur.De hjælper med at opretholde stabile driftsforhold.Denne kontrol forbedrer produktkonsistens og processikkerhed.

3. Bygningsautomatiseringssystemer

PLC'er bruges til at styre belysning, ventilation og adgangssystemer.De muliggør centraliseret overvågning af bygningsdriften.Dette forbedrer energieffektiviteten og systemkoordineringen.

4. Strøm- og forsyningssystemer

PLC'er overvåger og styrer elektrisk og forsyningsudstyr.De understøtter pålidelig drift af transformerstationer og behandlingsfaciliteter.Deres hurtige respons forbedrer systemets stabilitet.

5. Transport og infrastruktur

PLC'er styrer signal-, overvågnings- og hjælpesystemer.De hjælper med at opretholde sikker og forudsigelig drift.Dette understøtter storstilet infrastrukturpålidelighed.

PLC vs SCADA vs DCS

Parameter	PLC	SCADA	DCS
Primær rolle	Direkte kontrol	Overvågning og supervision	Distribueret processtyring
Systemniveau	Feltniveau	Tilsynsniveau	Proces niveau
Kontroludførelse	Ja	Nej	Ja
Systemarkitektur	Centraliseret	Centraliseret overvågning	Distribueret
Typisk kontrolomfang	Maskine eller celle	Hele plantens udsigt	Procesenheder
Datahåndtering	Kontroldata	Storskala data	Kontrol og data
Brugergrænseflade	Minimal	Grafisk HMI	Integreret HMI
Systemets kompleksitet	Lav til medium	Medium	Høj
Netværksafhængighed	Lav	Høj	Høj
Redundansstøtte	Begrænset	Software-baseret	Indbygget
Udvidelsesmetode	Modulær I/O	Software skalering	Distribuerede noder
Konfigurationsfokus	Logisk kontrol	Visualisering	Proceskoordinering
Vedligeholdelsesfokus	Hardware logik	Software og data	System-dækkende
Integrationsrolle	Styreknude	Tilsynslag	Core kontrolsystem

Konklusion

PLC'er fungerer ved løbende at læse input, behandle logik og opdatere output for at styre maskiner nøjagtigt og konsekvent.Deres hardwarestruktur, fleksible controllertyper og standardiserede programmeringssprog giver dig mulighed for at designe systemer til både små og store automatiseringsopgaver.Ved at forbinde sensorer og aktuatorer til kontrollogik giver PLC'er dig direkte kontrol over processer.Deres pålidelighed, fleksibilitet og brede anvendelse på tværs af industrier gør dem til en kerneteknologi inden for industriel automation.
