SX1278 LORA RF Modul: Applikationer, grænseflade og pinout

Denne dybdegående guide udforsker den udviklende verden af ​​Internet of Things (IoT) kommunikationsteknologier, der understreger de roller, der spilles af Bluetooth, Wi-Fi, og den avancerede UC3843 PWM-controller.Det kaster lys over udfordringer som begrænset rækkevidde og højt energiforbrug, der tilbyder innovative løsninger til at forbedre forbindelsen på tværs af en række applikationer.Ved at detaljerede praktiske brugssager, pinout -konfigurationer og tekniske specifikationer giver guiden en værdifuld ressource til at forstå, hvordan disse teknologier muliggør problemfri enhedsinteraktion og driver udviklingen af ​​smarte, tilsluttede systemer i forskellige miljøer.

Katalog

Oversigt over SX1278 Lora RF -modulet

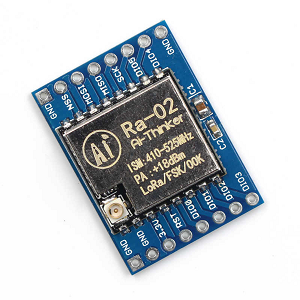

De SX1278 Lora RF -modul muliggør pålidelig trådløs kommunikation over lange afstande, samtidig med at strømforbruget holder lavt.Den bruger frekvenshoppingteknologi for at sikre stærk signaltransmission med minimal interferens, selv i udfordrende miljøer.Betjening inden for et specifikt frekvensbånd giver modulet en stabil forbindelse uden at kræve ekstra forstærkning.Dens avancerede modulationsteknikker og høj følsomhed giver den mulighed for at registrere endda meget svage signaler, hvilket sikrer optimal ydelse under forskellige forhold.Dette modul er vidt brugt på tværs af brancher som landbrug og smarte byer, der understøtter IoT -enheder med effektiv og stabil datatransmission.Det tilbyder bred netværksdækning og spiller en rolle i at skabe pålidelige kommunikationssystemer til forskellige applikationer.

SX1278 LORA RF Modul Konfiguration

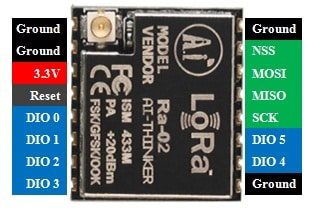

Pin nr.	Pin -navn	Beskrivelse
Pin 1	MYRE	Opretter forbindelse til antennen.
Stifter 2, 9, 16	GND	Fælles jordstifter til controllere og strømforsyning.
Pin 3	3.3V	Tilvejebringer strømforsyningen til modulet.
Pin 4	Nulstil	Nulstiller modulet gennem et eksternt signal.
Stifter 5 til 11	DIO0 til DIO5	Udføre I/O -funktioner og kan tilpasses, svarende til Afbryd stifter.
Pin 12	SCK	Tilvejebringer urets puls (CLK) under SPI -kommunikation.
Pin 13	Miso (Master in Slave Out)	Tillader datatransmission fra modulet (slave) til Controller (master).
Pin 14	Mosi (Master Out Slave In)	Modtager data fra controlleren (master).
Pin 15	NSS	Aktiverer slaven under SPI -kommunikation.

SX1278 LORA RF -modulfunktioner og specifikationer

Funktion/specifikation	Beskrivelse
Type	Lora RF -modem
Driftsspænding	3.3V
Driftsfrekvens	433 MHz
Moduleringsteknikker	FSK, MSK, GFSK, GMSK, Lora
Pakkestørrelse	256 byte
Følsomhed	-148 dBm
Kanalafvisningsforhold (CRR)	56 db
Maksimal modtagsfølsomhed	-139 dBm
Materiale	Metal
Transmittere strøm	0,1 w
Dimensioner	17 mm x 16,5 mm
Kompatible teknologier	FM og FDMA
FIFO TX/RX	256-bit
RSSI -kanaldetektion	Understøttet
Strømforbrug	Udnyttelse af lav effekt: 10 til 12 Ma
Transmissionsafstand	Op til 5 km
Transmissionstilstand	FIFO eller direkte tilstand
Ikke-blokerende dataoverførsel	Understøttet
Moduleringsmetoder	OOK, GFSK, GMSK, FSK
Antenne	Ekstern antenne til udvidet rækkevidde, lavet af Semtech
Brugerkonfigurerbare parametre	Fejlkorrektionshastighed, båndbredde, spredningsfaktor
Signalhåndtering	Forskellige signaler kan transmittere via en lignende kanal uden interferens
Anti-Jamming Support	56 DB Super Anti-Jamming Channel Support

Grænseflade SX1278 Lora RF -modul med Arduino

Tilslutning af SX1278 Lora RF-modulet til et Arduino involverer etablering af et transmitter-modtagerpar ved hjælp af to Arduino Uno-tavler.SX1278-modulet fungerer ved en 433MHz-frekvens, hvilket giver en pålidelig, lav effektløsning til sikker, langtrækkende trådløs kommunikation.Dette gør det værdifuldt for IoT (Internet of Things) og M2M (maskine-til-maskine) applikationer.Med denne opsætning kan enheder som sensorer og gateways kommunikere trådløst og danne rygraden i moderne automatiseringssystemer.Grænsefladen kræver specifik hardware: to SX1278 LORA -moduler, to Arduino UNO -tavler, en DHT11 -sensor til temperatur- og fugtighedsmålinger, et 16 × 2 LCD -modul til visning af data og jumperledninger til forbindelser.Senderen indsamler miljødata ved hjælp af DHT11 -sensoren og sender dem trådløst til modtageren, der viser dataene på LCD'en.

Transmitting Side: Opsætning af Lora med Arduino

For at konfigurere transmitteren er nøjagtige ledninger mellem SX1278 Lora -modulet og Arduino Uno nødvendig.Modulet inkluderer 16 stifter, hvoraf 6 er GPIO og 4 er jordstifter.Korrekt forbindelser sikrer et stabilt kommunikationslink.Tilslut først Lora -modulets 3,3V- og jordstifter til Arduinos tilsvarende stifter.Brug derefter jumperledninger til at forbinde kommunikationsstifterne: NSS, DIO0, SCK, MISO, MOSI og RST til specifikke Arduino digitale stifter.Fastgør derefter DHT11 -sensoren til Arduino.Denne sensor måler temperatur og fugtighed og danner de data, der skal overføres.Denne konfiguration forbereder senderen til at indsamle miljødata og sende dem trådløst.Transmissionens pålidelighed afhænger af både nøjagtige pinopgaver og hardwarens kompatibilitet.Når det er operationelt, er dette system velegnet til applikationer som Remote Data Monitoring eller langdistance dataoverførsel.

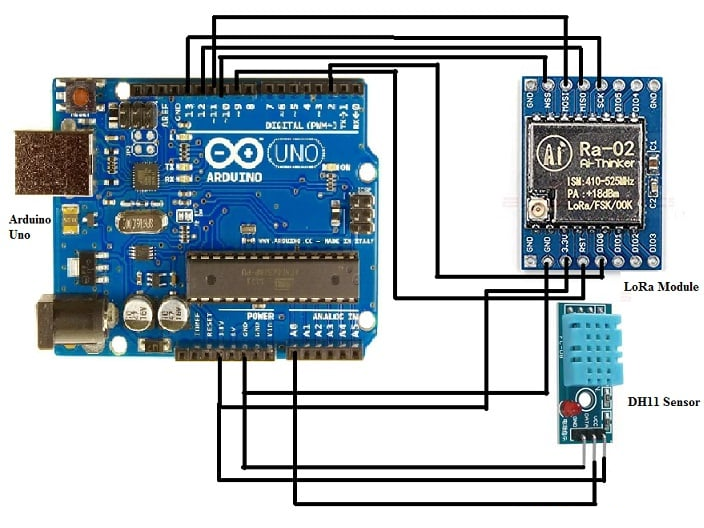

Grænseflade Lora med Arduino Uno på transmissionssiden

Modtagelse af side: Opsætning af Lora med Arduino og LCD -display

Den modtagende side gentager meget af transmitteropsætningen, men inkluderer et 16 × 2 LCD -modul til datavisualisering.Lora -modulets forbindelser (effekt- og kommunikationsstifter) er identiske med senderen, hvilket sikrer ensartet ydelse i begge ender.LCD -modulet kræver yderligere forbindelser til strøm, data og kontrollinjer som følger:

• Tilslut VSS til GND og VDD til 5V for strøm.

• Fastgør VO til GND for at kontrollere kontrasten.

• Link RS, RW, E og datalinjer (D4 til D7) til tilsvarende Arduino -stifter.

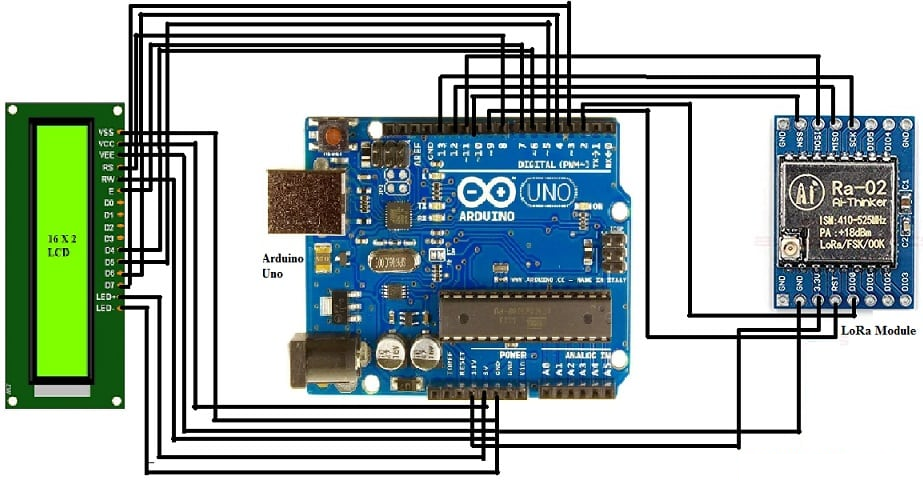

Grænseflade Lora med Arduino Uno på modtagersiden

Arduino -kode: Konfiguration af sender og modtager

Kodningsprocessen udnytter Arduinos biblioteker til at administrere sensorinput, dataoverførsel og modtagelse.Senderens kode bruger SPI-, LORA- og DHT -bibliotekerne til at indsamle temperatur- og fugtighedsdata, formatere det og sende dem over Lora -modulet.Trin i koden inkluderer:

• Initialisering af LORA -frekvensen ved 433MHz.

• Læsningssensordata ved hjælp af DHT -biblioteket.

• Formatering af dataene med en afgrænser ('C') for lettere afkodning af modtageren.

• transmission af de formaterede data.

Modtagerens kode er designet til at afkode indgående pakker og vise de udpakkede data på LCD'en.Det udfører følgende opgaver:

• Konfigurerer LORA -modulet til at lytte til datapakker.

• Afkoder pakkerne og sikrer, at formatet matcher afgrænseren.

• Opdaterer LCD'en med de modtagne temperatur- og fugtighedsaflæsninger.

SX1278 LORA RF -modulapplikationer

Fremme af landbrug

SX1278 LORA RF-modulet spiller en rolle i moderniseringen af ​​landbruget gennem sine langtrækkende kommunikationsfunktioner.Ved at muliggøre tidsdeling af datadata blandt sensorer, der er spredt over store landbrugsjord, hjælper disse moduler landmænd med at overvåge afgrødernes sundhed, jordfugtighed og miljøforhold.Dette giver mulighed for smartere beslutningstagning, forbedrede udbytter og bedre ressourcestyring.Landmænd har set øget produktivitet og en stærkere forpligtelse til bæredygtig praksis, hvilket fremhæver modulets indflydelse på at drive innovation i landbruget.

Øgende IoT -forbindelse

SX1278 -modulet er en kerne for IoT -økosystemer, der driver fremskridt inden for områder som smarte byer og sundhedsydelser.Dens evne til at levere lavenergi, langdistance kommunikation sikrer pålidelige forbindelser i selv de mest komplekse netværk.Denne pålidelighed er vigtig, da IoT fortsætter med at udvide, med modulet, der imødekommer det voksende behov for stabil, højtydende kommunikation på tværs af flere enheder.Mange ser SX1278 som gode til at opbygge skalerbare, fremtidsklare IoT-infrastrukturer.

Understøttende industriel effektivitet

I industrielle omgivelser forbedrer SX1278 -moduler fjernovervågning og kapitalstyring.De sikrer en stabil strøm af sensordata til centrale systemer, hvilket muliggør bedre drift, forudsigelig vedligeholdelse og øget sikkerhed.Med stærk signal pålidelighed og bred dækning fungerer modulet godt i udfordrende miljøer, reducerer nedetid og forbedrer driftseffektiviteten.Dens fleksibilitet gør fremragende værktøj til at drive innovation inden for fremstilling og produktion.

Revolutionering af hjemmeautomation

SX1278 -modulet er kernen i smart hjemmeteknologi, hvilket muliggør effektiv kommunikation mellem enheder som belysning, sikkerhedssystemer og klimakontrol.Ved at støtte både Star- og Mesh -netværkskonfigurationer sikrer det problemfri interaktion på tværs af systemer, der fremmer mere intelligente og lydhøre levende miljøer.Denne stabile og vidtrækkende forbindelse forbedrer bekvemmelighed, energieffektivitet og tilpasning, der omdanner hjem til dynamiske, interaktive rum.

Udvidelse af kommercielle muligheder

SX1278-moduler låser op for nye muligheder på tværs af brancher, der kræver pålidelig kommunikation med lang rækkevidde, herunder logistik og detailhandel.Deres tilpasningsevne gør dem velegnede til forskellige kommercielle applikationer, hvor efterspørgslen efter avancerede kommunikationsløsninger fortsætter med at vokse.
