Series RLC Circuit Resonance: Frekvensrespons, impedans og applikationer

Denne guide forklarer, hvordan en serie RLC -kredsløb fungerer.Denne type kredsløb har en modstand (R), en induktor (L) og en kondensator (C), der alle er forbundet på en sti.Det viser, hvordan kredsløbet reagerer, når signalets hyppighed ændres.Du lærer, hvad impedans er (hvor meget kredsløbet modstår strømmen), hvordan det ændrer sig med frekvens, og hvad der sker ved resonanspunktet, hvor kredsløbet fungerer bedst.Guiden dækker også, hvordan reaktans (fra induktoren og kondensatoren) ændrer sig, hvordan strøm og spænding opfører sig ved forskellige frekvenser, og hvordan energi bevæger sig frem og tilbage mellem induktoren og kondensatoren.Denne viden er nyttig til fremstilling af filtre, tunere, oscillatorer og andre elektroniske systemer, der skal arbejde på visse frekvenser.

Katalog

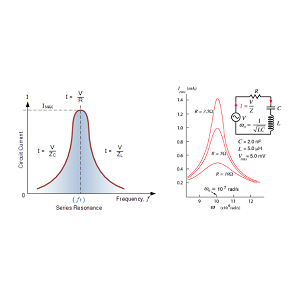

Frekvens og impedans i RLC -kredsløb

Et serie RLC -kredsløb indeholder en modstand (R), en induktor (L) og en kondensator (C), alt sammen forbundet i en enkelt sti.Den samlede opposition, som kredsløbet tilbyder til skiftevis strøm, kaldes impedans (Z), der kombinerer modstand og reaktans (oppositionen fra induktorer og kondensatorer).Impedansændringer afhængigt af hyppigheden af ​​signalet, der passerer gennem kredsløbet.Impedans beregnes som:

hvor 𝑅 er modstanden, 𝑋_𝐿 er den induktive reaktans, der er givet af:

X_C er den kapacitive reaktans, der er givet af:

Når frekvensen øges: 𝑋_𝐿 stiger i en lige linje (lineært) og 𝑋_𝐶 falder hurtigt (omvendt med frekvens).Ved lave frekvenser, 𝑋_𝐶 dominerer, fordi det er meget stort, mens 𝑋_𝐿 er lille.Ved høje frekvenser, 𝑋_𝐿 overtager som 𝑋_𝐶 nærmer sig nul.Punktet hvor:

kaldes resonansfrekvensen, betegnet som 𝑓𝑟.Ved denne frekvens annullerer reaktancerne hinanden, og impedansen bliver rent modstandsdygtig:

Dette er det punkt, hvor strømmen når sin højeste værdi, og kredsløbet er mest effektivt.Under dette punkt opfører kredsløbet mere som en kondensator.Over det fungerer det mere som en induktor.At forstå, hvordan impedans skifter med frekvens, hjælper os med at designe kredsløb til specifikke frekvenser, såsom i filtre, oscillatorer og tunere.

Hvordan ændres reaktans med frekvens?

Reaktans er den modstand, som induktorer og kondensatorer tilbyder til strømmen af ​​vekslende strøm (AC).I modsætning til modstand, der forbliver konstant uanset hyppighed, varierer reaktans afhængigt af hvor hurtigt de nuværende ændrer sig, det vil sige dens frekvens.

Induktiv reaktans

Induktiv reaktans er modstanden mod AC forårsaget af en induktor.Det øges proportionalt med frekvens og gives af formlen:

hvor 𝑋_𝐿 er induktiv reaktans (i ohm, ω), 𝑓 er frekvens (i Hertz, Hz) og 𝐿 er induktans (i Henries, H).Ved 0 Hz, under jævnstrøm (DC) forhold, præsenterer en kondensator uendelig modstand mod strømmen af ​​strøm.I denne tilstand opfører det sig som et åbent kredsløb, hvilket effektivt blokerer for enhver strøm fra at passere.Efterhånden som signalets hyppighed øges, falder den kapacitive reaktans 𝑋𝐶 imidlertid hurtigt.Ved høje frekvenser tilbyder kondensatoren meget lidt modstand mod nuværende, opfører sig næsten som en kortslutning.Denne egenskab gør det muligt for strøm at passere let.På grund af denne frekvensafhængige opførsel er kondensatorer nyttige i kredsløb designet til at omgå eller filtrere højfrekvente signaler, og de bruges ofte i applikationer såsom AC-kobling og signalkonditionering.

Kapacitiv reaktans

Kapacitiv reaktans opfører sig på den modsatte måde.Det falder, når frekvensen stiger, og beregnes ved hjælp af:

hvor 𝑋_𝐶 er kapacitiv reaktans (i ohm, ω), 𝑓 er frekvens (i Hertz, Hz) og 𝐶 er kapacitans (i Farads, F).Ved 0 Hz, under jævnstrøm (DC) forhold, præsenterer en kondensator uendelig modstand mod strøm, der effektivt fungerer som et åbent kredsløb, der blokerer for enhver strømstrøm.Efterhånden som hyppigheden af ​​den skiftende strøm øges, er den kapacitive reaktans (𝑋 𝑋_𝐶) falder hurtigt.Ved høje frekvenser tilbyder kondensatoren meget lidt modstand mod nuværende, opfører sig næsten som en kortslutning og lader strømmen let passere.Denne frekvensafhængige opførsel gør kondensatorer nyttige til at omgå højfrekvente signaler og til AC-koblingsapplikationer, hvor det er vigtigt at blokere DC-komponenter, mens AC-signaler kan passere.

Aktuel opførsel ved resonans

I et serie RLC -kredsløb bestemmes den samlede strøm af den samlede impedans 𝑍 af kredsløbet.I henhold til Ohms lov er den nuværende 𝐼 givet af:

Hvor 𝐼 er aktuelt (i ampere, påføres a), 𝐸 𝐸 påføres spænding (i volt, v), og 𝑍 er total impedans af kredsløbet (i ohm, ω).

For en serie RLC -kredsløb er den samlede impedans kombinationen af ​​modstand 𝑅, induktiv reaktans 𝑋_𝐿og kapacitiv reaktans 𝑋_𝐶.Formlen for impedans er:

Derfor kan strømmen skrives som:

Resonans opstår, når den induktive reaktans er lig med den kapacitive reaktans:

Siden:

Ved resonansfrekvensen 𝑓0 annullerer reaktancerne hinanden:

Således bliver impedansen rent resistiv:

Og strømmen når sin maksimale værdi:

En af de vigtigste træk ved resonans i en serie RLC -kredsløb er, at maksimal strøm strømmer gennem kredsløbet, når impedansen er på sit minimum, dette forekommer, når impedansen er lig med modstanden alene, med de reaktive komponenter, der annullerer hinanden.Hvis du plotter strøm 𝐼 versus frekvens 𝑓, er resultatet en resonanskurve.Ved resonansfrekvensen 𝑓0 når strømmen en skarp top.Når frekvensen skifter væk fra 𝑓0, enten over eller under, er forskellen mellem den induktive reaktans (𝑋_𝐿) og kapacitiv reaktans (𝑋_𝐶) øges.Dette får den samlede impedans til at stige, hvilket igen får strømmen til at falde.Resultatet er en tydelig top i den aktuelle frekvensgraf, der fremhæver kredsløbets høje selektivitet.Denne selektive opførsel gør RLC -kredsløb nyttige til indstilling af applikationer såsom i radiomodtagere, hvor det er vigtigt at isolere en ønsket signalfrekvens, mens de afviser andre uden for resonansområdet.

Fasevinkel og hyppighed i RLC -kredsløb

Opførslen af ​​en serie RLC -kredsløb ændres med frekvens.De tre egenskaber er impedans (Z), strøm (I) og fasevinkel (θ), reagerer på forskellige, men beslægtede måder, når frekvensen stiger.Følgende grafer illustrerer disse forhold.

Impedans vs frekvens

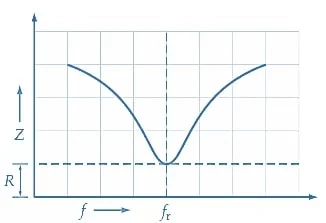

Figur 2. Graf over impedans vs frekvens

I impedansgrafen er impedans 𝑍 afbildet mod frekvens 𝑓.Impedans gives af:

Hvor 𝑋𝐿 = 𝜔𝐿 er induktiv reaktans, er 𝑋𝐶 = 1/𝜔𝐶 kapacitiv reaktans, 𝜔 = 2𝜋𝑓 er vinkelfrekvensen.

Ved resonansfrekvensen 𝑓𝑟 annullerer reaktancerne hinanden:

Dette resulterer i en minimumsimpedans, synlig som det laveste punkt i kurven.Ved frekvenser, der er meget lavere eller højere end 𝑓𝑟, dominerer de reaktive komponenter, og impedansen øges på grund af den større 𝑋𝐿 - 𝑋𝐶 -forskellen.

Nuværende VS -frekvens

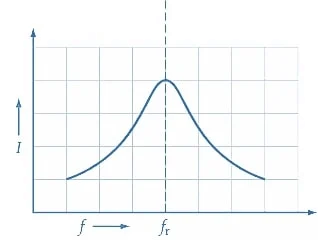

Figur 3. Graf over den aktuelle vs frekvens

Da nuværende 𝐼 i en serie RLC -kredsløb er omvendt proportional med impedansen:

Hvor 𝑉 er den påførte spænding, ser vi den aktuelle top ved resonansfrekvensen 𝑓𝑟, hvor 𝑍 er på sit minimum (𝑍 = 𝑅).Grafen danner således en skarp top ved resonans.Ved frekvenser nedenfor og over resonansen øges impedansen, hvilket får strømmen til at falde i overensstemmelse hermed.Denne klokkeformede kurve er karakteristisk for resonansadfærd i et RLC-kredsløb.

Fasevinkel vs frekvens

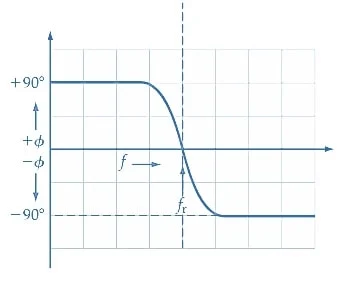

Figur 4. Graf over fasevinkel vs frekvens

Fasevinklen 𝜃 mellem strøm og spænding gives af:

Når frekvens ændres, så gør reaktationerne også:

• Ved lave frekvenser 𝑋𝐶> 𝑋𝐿, så 𝜃> 0: strøm fører spænding (kapacitiv).

• Ved resonans 𝑋𝐿 = 𝑋𝐶, så 𝜃 = 0∘: strøm og spænding er i fase.

• Ved høje frekvenser, 𝑋𝐿> 𝑋𝐶, så 𝜃<0: current lags voltage (inductive).

Dette skaber en S-formet kurve, hvor fasen gradvist skifter fra +90 ° (rent kapacitiv) til –90 ° (rent induktiv) og krydser gennem 0 ° ved resonans.

Sammen illustrerer disse grafer den komplette dynamiske respons fra et serie RLC -kredsløb, når frekvensen ændrer sig.Når frekvensen stiger, falder impedansen og når et minimum ved resonansfrekvensen, hvor de induktive og kapacitive reaktancer annullerer hinanden.På det samme tidspunkt når strømmen sin maksimale værdi, da den er omvendt relateret til impedans.I mellemtiden overgår fasevinklen glat fra positiv til negativ, hvilket indikerer et skift fra kapacitiv opførsel (strøm fører spænding) til induktiv opførsel (nuværende forsinkelsesspænding), og den krydser nul nøjagtigt ved resonans, hvor spænding og strøm er perfekt i fase.At forstå denne frekvensafhængige opførsel er vigtig i design og drift af systemer, såsom indstillingskredsløb, signalfiltre, radiofrekvenskomponenter og effektelektronik, der kræver præcis kontrol over timing og signalsynkronisering.

Hvad er resonansfrekvensen?

Resonansfrekvens forekommer i et RLC -kredsløb, når den induktive reaktans er lig med den kapacitive reaktans.På dette tidspunkt annullerer de to reaktive komponenter hinanden:

Siden:

Indstilling af disse lige giver:

Løsning for f_r giver resonansfrekvensformel:

hvor f_r er resonansfrekvensen (i Hz), L er induktansen (i Henries), og C er kapacitansen (i Farads).

Resonansfrekvensen afhænger udelukkende af induktansen og kapacitansen i kredsløbet;Hverken modstanden (R) eller indgangsspændingsamplituden har nogen indflydelse på værdien af ​​F_r.Ved denne frekvens annullerer de induktive og kapacitive reaktancer hinanden, hvilket får kredsløbet til at opføre sig som en ren modstand.Som et resultat når strømmen sin maksimale mulige værdi.Dette fænomen er værdifuldt i radiofrekvens (RF) og kommunikationssystemer, hvor komponenter skal fungere nøjagtigt inden for et smalt og veldefineret frekvensområde.Præcis kontrol over resonansfrekvensen muliggør effektiv signaltransmission, modtagelse og filtrering i disse teknologier.

For dette eksempel er de givne værdier:

• L = 85 µH = 85 × 10⁻⁶ h

• c = 298 pf = 298 × 10⁻¹² f

Tilslut formlen:

Sørg for at dobbeltkontrol enheder og beregninger, hvis du sigter mod en specifik resonansfrekvens i Megahertz (MHz).I det tidligere eksempel var resultatet ca. 1 MHz, hvilket kan indebære lidt forskellige induktans- eller kapacitansværdier blev anvendt.Når du planlægger den aktuelle versus frekvens i et RLC -kredsløb, afslører grafen en tydelig top ved resonansfrekvensen.På dette tidspunkt når strømmen sit maksimum, fordi de induktive og kapacitive reaktancer annullerer hinanden, hvilket kun efterlader modstanden for at begrænse strømmen.På hver side af denne frekvens falder strømmen kraftigt og danner det, der er kendt som en resonanskurve.Denne skarpt toppede opførsel er en nøglefunktion, der bruges til at designe båndpasfiltre, oscillatorer og antennemunkekredsløb.

Spænding stiger over L og C ved resonans

I en serie RLC -kredsløb (modstand, induktor og kondensator forbundet i serie) forekommer resonans, når den induktive reaktans 𝑋_𝐿 er lig med den kapacitive reaktans 𝑋_𝐶:

På dette tidspunkt annullerer den samlede reaktive impedans af kredsløbet, hvilket kun efterlader den resistive del.Impedansen 𝑍 minimeres og bliver rent reel:

Da impedans minimeres, når strømmen sin maksimale værdi:

Denne høje strøm resulterer i store spændingsfald over både induktoren og kondensatoren, på trods af at de annullerer hinanden i total kredsløbsspænding.

• Spænding over induktor ved resonans:

• Spænding på tværs af kondensator ved resonans:

Selvom spændingen over induktoren 𝑉_𝐿 og kondensatoren 𝑉_𝐶 er lige i størrelsesorden ved resonans, de er 180 ° ude af fase.Som et resultat annullerer de effektivt hinanden med hensyn til nettovspænding over LC -kombinationen.Imidlertid oplever hver komponent individuelt en spændingsstigning på grund af den høje strøm, der flyder gennem kredsløbet ved resonans.Disse individuelle spændinger kan være flere gange større end kildespændingen, et fænomen kendt som spændingsforstørrelse.Denne effekt er vigtig i højfrekvente, RF og effektelektronikssystemer, hvor resonans er almindelig.Denne spændingsstigning betyder, at både induktorer og kondensatorer skal vurderes til at håndtere spændinger højere end kildespændingen.Hvis ikke korrekt bedømt, kan komponenter muligvis mislykkes, selvom kildespændingen forekommer ufarlig, hvilket gør det vigtigt at redegøre for denne effekt i kredsløbsdesign.

Hvor energi bevæger sig mellem L og C?

Et af de mest fascinerende træk ved resonans i et RLC -kredsløb er den rytmiske energiudveksling af energi mellem induktoren (L) og kondensatoren (C).Ved resonansfrekvensen bliver denne overførsel elegant og effektiv, næsten som en perfekt tidsbestemt dans mellem elektriske og magnetiske felter.Når kredsløbet er i resonans:

• Kondensatoren opbevarer oprindeligt energi i form af et elektrisk felt, der er opbygget som ladning akkumuleres på sine plader.

• Efterhånden som kredsløbet udvikler sig, begynder denne lagrede energi at skifte.Spændingen over kondensatoren falder, når strømmen stiger, hvilket får energien til at strømme ind i induktoren.

• Induktoren opbevarer derefter denne energi som et magnetfelt genereret af den bevægelige strøm.

• Når strømmen når sit højdepunkt og begynder at falde, kollapser magnetfeltet, skubber energi tilbage i kondensatoren og genoplades den, men med omvendt polaritet.

Denne frem og tilbage udveksling fortsætter med hver svingningscyklus, hvilket skaber en glat og næsten tabsfri strøm af energi mellem de to komponenter.Under ideelle forhold (uden modstand) kunne denne svingning fortsætte på ubestemt tid.Modstanden spreder imidlertid gradvist noget af denne energi som varme.Denne dæmpningseffekt forhindrer løbende svingninger og sikrer, at systemet forbliver stabilt.På trods af dette energitab forbliver processen meget effektiv ved resonansfrekvensen, hvor impedansen af ​​induktoren og kondensatoren annullerer hinanden.Resultatet er et kredsløb, hvor spænding og strøm er i fase, og energien sloshes problemfrit mellem L og C med minimal afbrydelse.Denne elegante energioverførsel visualiseres ofte i både spændingsbølgeformer og fasordiagrammer.I disse repræsentationer vises spændingen på tværs af kondensatoren og induktoren i nøjagtig modstand, når den ene stiger, falder den anden perfekt ud af fase med 180 grader.Denne visuelle symmetri fremhæver kernen i den resonansopførsel.

Anvendelser af serien RLC Resonant Circuit

Bandpasfiltre

Serie RLC-kredsløb bruges ofte til at oprette båndpasfiltre, som gør det muligt for signaler inden for et specifikt frekvensområde at passere, mens de dæmper (reducerer) signaler uden for dette interval.Dette er nyttigt i lydbehandling, trådløs kommunikation og instrumenteringssystemer.Ved at justere kredsløbets modstand (R), induktans (L) og kapacitans (C) kan du finjustere midtfrekvensen og båndbredden af ​​filteret for at isolere eller understrege visse frekvenser, mens du afviser støj eller uønskede signaler.

Tuning kredsløb

RLC -kredsløb spiller en rolle i indstillingssystemer, såsom dem, der findes i radioer, fjernsyn og kommunikationsmodtagere.I disse enheder justeres resonansfrekvensen af ​​RLC -kredsløbet til at matche hyppigheden af ​​det ønskede signal eller station.Denne selektive indstilling gør det muligt for kredsløbet at "låse ind" på en bestemt frekvens, mens man ignorerer andre.For eksempel, når du indstiller din radio til en bestemt station, justeres RLC -kredsløbet for at resonere på den stations udsendelsesfrekvens, hvilket muliggør klar modtagelse.

Oscillatorer

Serie RLC -kredsløb er vigtige komponenter i oscillatorkredsløb, der genererer periodiske bølgeformer såsom sinusbølger eller firkantede bølger.Disse oscillatorer bruges i ure, timere og signalgeneratorer, hvor der kræves en stabil og præcis frekvens.Den naturlige resonans af RLC -kredsløbet hjælper med at definere frekvensen af ​​svingning, og når de kombineres med aktive komponenter som transistorer eller operationelle forstærkere, kan kredsløbet opretholde kontinuerlig svingning med minimal drift.

Impedans matching

I lydsystemer og radiofrekvens (RF) -kommunikation er impedansmatchning god til at maksimere effektoverførsel mellem komponenter.En uoverensstemmende impedans kan føre til signalreflektion, forvrængning eller energitab.Serie RLC -kredsløb kan designes til at matche impedansen mellem forskellige stadier af et system, for eksempel mellem en forstærker og en højttaler eller mellem en antenne og en sender.Ved at operere ved resonans præsenterer kredsløbet en impedans, der er i overensstemmelse med den ønskede belastning eller kilde, der optimerer ydelsen.

Induktionsopvarmning og resonanskonvertere

I kraftelektronik og industrielle applikationer bruges serie RLC -kredsløb i induktionsvarmesystemer og resonans -konvertere.Induktionsopvarmning er afhængig af højfrekvente AC-strømme for at inducere hvirvelstrømme i et ledende materiale, hvilket genererer varme.RLC -kredsløbet er indstillet til at resonere ved en specifik frekvens for at maksimere energioverførsel og opvarmningseffektivitet.Tilsvarende bruger resonanskonvertere, der bruges i strømforsyninger og trådløse opladningssystemer, RLC -resonans til at reducere skiftetab og forbedre energieffektiviteten ved at overføre energi mere effektivt ved resonansfrekvensen.

Konklusion

Serien RLC -kredsløbet demonstrerer et kraftfuldt og forudsigeligt respons på frekvensændringer med en klart defineret resonansfrekvens, hvor impedansen minimeres og strømmen maksimeres.Denne tilstand muliggør ikke kun effektiv energiudveksling mellem induktive og kapacitive komponenter, men danner også grundlaget for design af præcisionstuning, filtrering og oscillerende kredsløb.Evnen til at kontrollere spændingsstigning, håndtere faseskift og matche impedans ved resonans gør serien RLC -konfiguration til et vigtigt værktøj i både analog signalbehandling og moderne kraftelektronik.At mestre disse principper hjælper dig med at opbygge systemer, der er både selektive og effektive til at håndtere specifikke frekvenser.
