Afskærmende jordingsmetoder: Sådan reduceres EMI i kabelsystemer

Afskærmende jording hjælper dig med at beskytte dine signaler mod elektromagnetisk interferens og uønsket støj i elektroniske systemer.I denne artikel vil du lære, hvad afskærmende jording er, og hvordan det adskiller sig fra signaljording.Du vil også forstå de vigtigste metoder, der bruges til lavfrekvente, højfrekvente og blandede frekvenssystemer.Derudover vil du udforske kabeltyper, almindelige fejl, og hvor disse metoder bruges.

Katalog

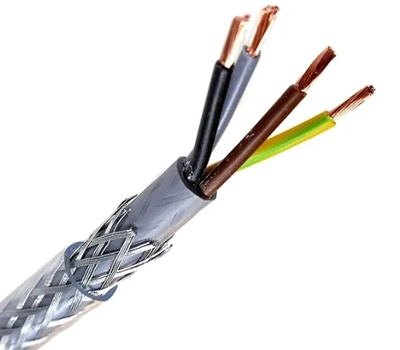

Figur 1. Afskærmet kabelstruktur

Hvad er afskærmningsjording?

Afskærmningsjording er processen med at forbinde et kabels ledende afskærmning til en referencejord for at reducere elektromagnetisk interferens (EMI) og uønsket støj.Skjoldet, normalt lavet af flettet kobber eller folie som vist i figur 1, fungerer som en barriere, der blokerer eksterne elektriske forstyrrelser fra at påvirke signalet indeni.Ved at dirigere interferens til jorden hjælper det med at bevare signalintegriteten og forbedrer den overordnede systemydelse.Denne metode er meget brugt i elektroniske systemer, hvor stabile og rene signaler er vigtige.Det er en vigtig del af elektromagnetisk kompatibilitet (EMC) design.

I modsætning til signaljording, som giver en returvej for strøm i et kredsløb, fokuserer afskærmningsjording kun på at beskytte signaler mod støj.Den fører ikke normal driftsstrøm, men håndterer i stedet induceret interferens.Denne sondring er vigtig, fordi blanding af disse roller kan føre til præstationsproblemer.Skjoldjording er designet til at isolere støj, mens signaljording sikrer korrekt kredsløbsdrift.At holde disse funktioner adskilt hjælper med at forbedre pålideligheden og reducerer elektriske forstyrrelser.

Lavfrekvent skjoldjordingsmetode

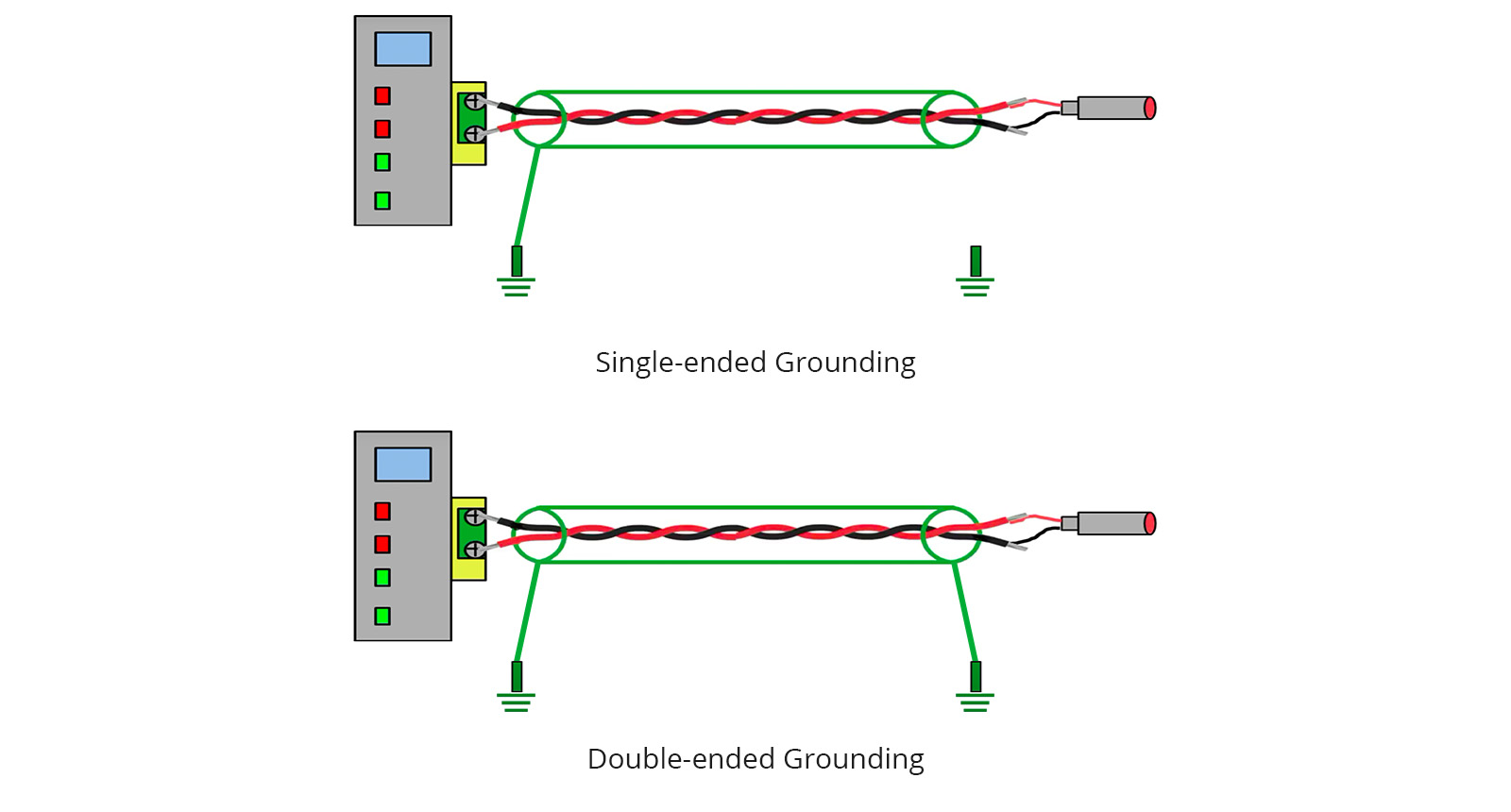

Figur 2. Single-Ended og Double-Ended Earthing

Lavfrekvent skjoldjording er en metode, der bruges til at reducere støj i systemer, der opererer ved lavere signalfrekvenser, typisk under et par kilohertz.I denne tilgang er kabelskærmen kun jordet i ét punkt, kendt som enkeltpunktsjording.Denne metode forhindrer cirkulerende strømme, også kaldet jordsløjfer, som kan introducere uønsket støj i systemet.Jordingspunktet vælges normalt ved enten signalkilden eller belastningen, afhængigt af systemdesign.Som illustreret i figur 2 sikrer jordforbindelse i den ene ende en stabil reference uden at skabe en sløjfebane.Denne teknik er enkel og effektiv til lavfrekvente applikationer.

Enkeltpunktsjording virker ved at eliminere flere jordbaner, der kunne tillade strøm at flyde gennem skjoldet.Når begge ender er jordet ved lave frekvenser, kan forskelle i jordpotentiale få støjstrømme til at cirkulere.Ved kun at jorde den ene ende fungerer skjoldet udelukkende som en beskyttende barriere frem for en strømvej.Valget mellem source-end-jording og load-end-jording afhænger af, hvor der er størst sandsynlighed for, at støj kommer ind i systemet.Denne metode er almindeligt anvendt i lydsystemer, instrumentering og kontrolkredsløb.Det giver pålidelig støjreduktion uden at tilføje kompleksitet til designet.

Højfrekvent skjoldjordingsmetode

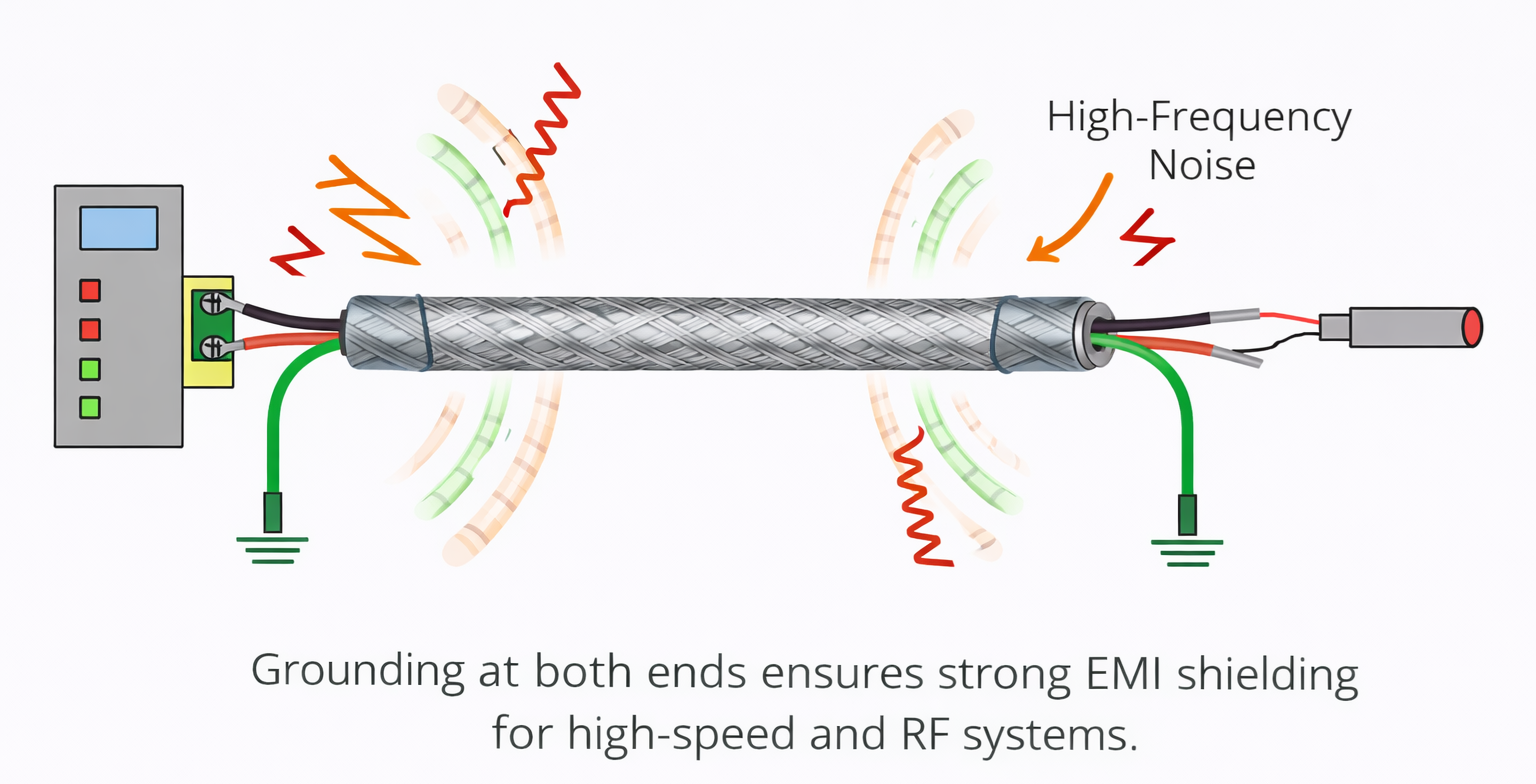

Figur 3. Højfrekvent skjoldjordingsmetode

Højfrekvent skjoldjording er en teknik, der bruges til at kontrollere elektromagnetisk interferens i systemer, der opererer ved høje frekvenser.Ved disse frekvenser opfører støj sig anderledes og kan nemt kobles til kabler gennem elektromagnetiske felter.For at løse dette skal skærmen være jordet på flere punkter, typisk i begge ender af kablet.Dette skaber en lavimpedansbane, der gør det muligt at dræne højfrekvent støj effektivt til jorden.I modsætning til lavfrekvente metoder er målet her at minimere impedansen frem for at forhindre strømsløjfer.Denne tilgang er god i højhastigheds- og RF-systemer.

Jordforbindelse i begge ender forbedrer afskærmningseffektiviteten ved at reducere skjoldets impedans over hele dens længde.Ved høje frekvenser kan selv små huller eller ujordede sektioner fungere som antenner, der tillader støj at komme ind eller undslippe.Ved at forbinde begge ender med jord, danner skærmen en kontinuerlig barriere mod interferens.Denne metode forbedrer EMI-undertrykkelse og sikrer bedre signalkvalitet i krævende miljøer.Det er meget udbredt i kommunikationssystemer, højhastighedsdatalinjer og RF-applikationer.Korrekt implementering sikrer stærk beskyttelse mod eksterne støjkilder.

Hybrid skjoldjordingsteknik

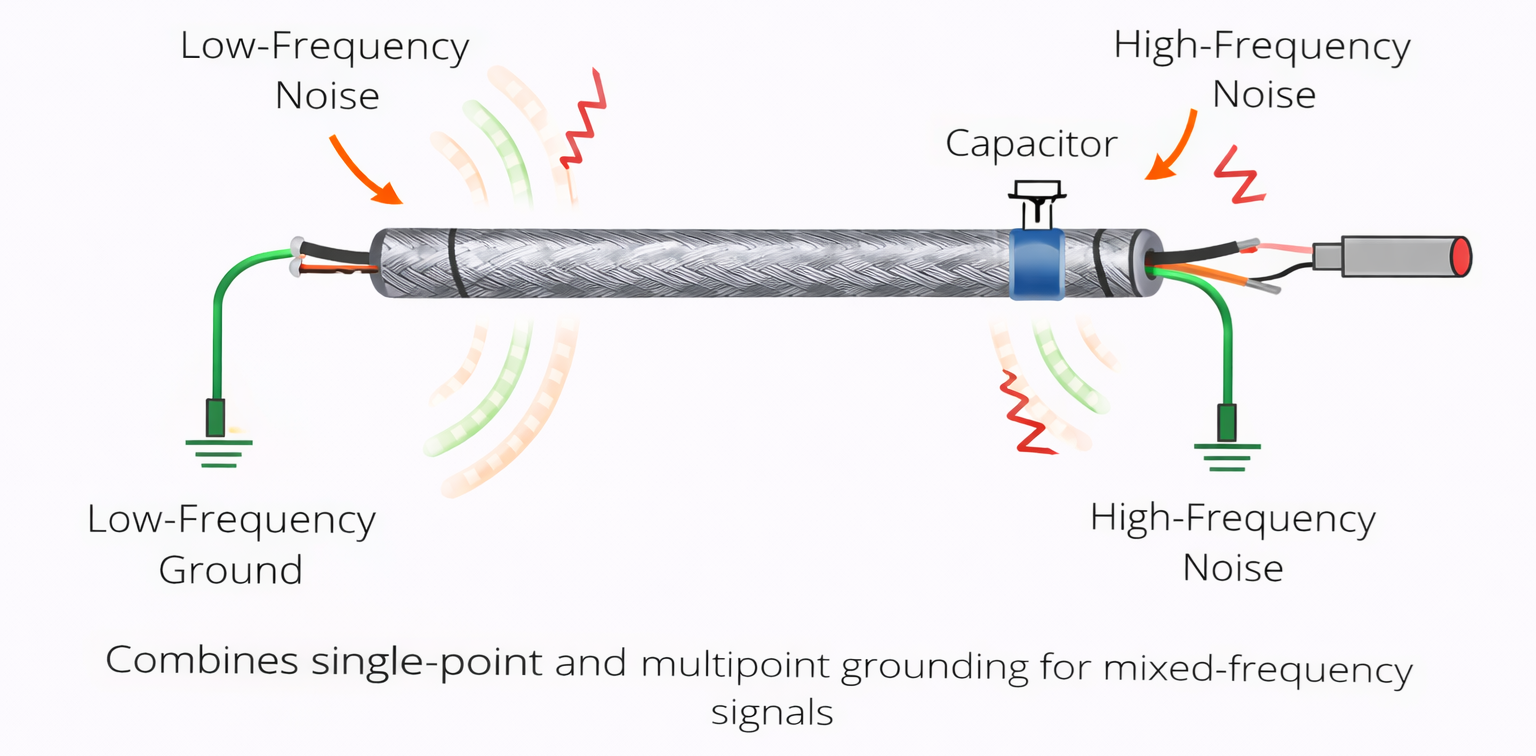

Figur 4. Hybrid skjoldjordingsteknik

Hybrid skjoldjording er en metode, der kombinerer enkeltpunkts- og flerpunktsjording til at håndtere systemer med blandede frekvenssignaler.Den bruger komponenter såsom kondensatorer til at tillade højfrekvent støj at passere til jorden, mens den blokerer lavfrekvente strømme.Denne tilgang giver fleksibilitet ved at adressere både lavfrekvent og højfrekvent interferens i et enkelt design.Skjoldet kan være direkte jordet i den ene ende, mens det er forbundet via en kondensator i den anden ende.Dette skaber en kontrolleret vej for forskellige typer støj.Det er almindeligt anvendt i komplekse elektroniske systemer.

Denne teknik virker ved at adskille, hvordan forskellige frekvenser interagerer med skjoldet.Lavfrekvente signaler styres af begrænsende jordforbindelser, mens højfrekvent støj omdirigeres sikkert gennem kapacitive stier.Kondensatoren fungerer som et frekvensafhængigt element, der kun tillader uønskede højfrekvente signaler at passere.Dette hjælper med at opretholde signalstabilitet uden at introducere problemer med jordsløjfe.Hybridjording er nyttig i systemer, hvor både analoge og digitale signaler er til stede.Det tilbyder en afbalanceret løsning til forbedring af den overordnede elektromagnetiske kompatibilitet.

Dobbeltlags skærmet kabeljording

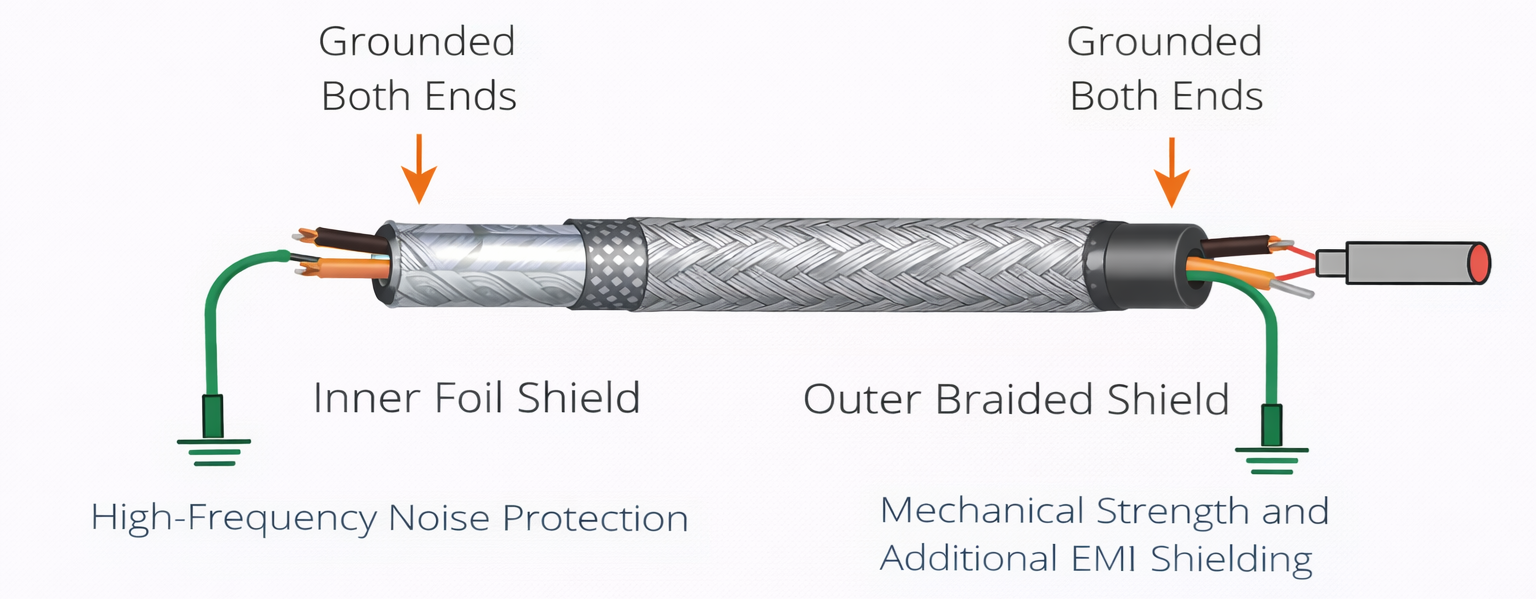

Figur 5. Dobbeltlags skærmet kabeljording

Dobbeltlags skærmet kabeljording refererer til brugen af kabler med to separate skærmlag, typisk en indre folieskærm og en ydre flettet skærm.Hvert lag tjener et andet formål med at beskytte signaler mod interferens.Det indre skjold giver højfrekvent støjbeskyttelse, mens det ydre skjold giver mekanisk styrke og yderligere EMI-afskærmning.Korrekt jordforbindelse af disse lag er vigtig for at maksimere deres effektivitet.Hver skærm kan være jordet forskelligt afhængigt af systemkravene.Denne metode bruges ofte i højtydende applikationer.

I mange designs er det ydre skjold jordet i begge ender for at give stærk EMI-beskyttelse, mens det indre skjold kan være jordet i den ene ende for at undgå uønskede strømme.Denne adskillelse hjælper med at kontrollere, hvordan støj håndteres i kablet.Dobbeltlagsstrukturen forbedrer afskærmningsydelsen over et bredt frekvensområde.Det bruges almindeligvis i følsomme systemer såsom medicinsk udstyr, kommunikationsudstyr og industriel kontrol.Korrekt jording sikrer, at begge lag arbejder sammen uden forstyrrelser.Denne tilgang forbedrer signalpålidelighed og reducerer støjeksponering.

Hvordan vælger man den rigtige afskærmningsjordingsmetode?

Valg af den rigtige afskærmningsjordingsmetode afhænger af dit systems frekvens og støjmiljø.

Først skal du identificere, om dit system fungerer ved lave eller høje frekvenser.Lavfrekvente systemer har normalt gavn af enkeltpunktsjording, mens højfrekvente systemer kræver flerpunktsjording.At forstå denne forskel hjælper med at undgå præstationsproblemer.Dette trin sikrer, at metoden matcher signaladfærden.Det danner grundlaget for din beslutning.

Derefter skal du evaluere den type kabel, der bruges i dit system.Afskærmede kabler varierer i konstruktion, herunder enkeltlags- og dobbeltlagsdesign.Kabelstrukturen har indflydelse på, hvordan jording skal anvendes.Valg af den korrekte metode sikrer maksimal afskærmningseffektivitet.Dette trin hjælper også med at forhindre installationsfejl.Korrekt kabelvurdering forbedrer den overordnede systempålidelighed.

Overvej derefter systemets jordingsmiljø.Tjek for potentielle forskelle mellem jordpunkter, der kan forårsage støj.En stabil og ensartet jordreference er vigtig for effektiv afskærmning.Dette hjælper med at reducere interferens og opretholde signalkvaliteten.Jordforhold påvirker ydeevnen direkte.Omhyggelig evaluering undgår fremtidige problemer.

Analyser derefter støjkilderne i din applikation.Bestem, om interferens kommer fra eksternt udstyr, strømledninger eller interne kredsløb.At kende kilden hjælper dig med at vælge den mest effektive jordingsstrategi.Dette trin forbedrer EMI-kontrol og systemstabilitet.Det hjælper også med at optimere afskærmningsydelsen.Nøjagtig identifikation fører til bedre resultater.

Gennemgå derefter systemets kompleksitet og designbegrænsninger.Nogle metoder kræver yderligere komponenter eller omhyggelig layoutplanlægning.Vælg en metode, der passer til dit design uden at tilføje unødvendig kompleksitet.Dette sikrer lettere implementering og vedligeholdelse.Enkelhed forbedrer ofte pålideligheden.Balancer ydeevne med praktisk.

Til sidst test og valider din valgte metode.Mål systemets ydeevne efter jordforbindelse.Tjek for støjreduktion og signalstabilitet.Test sikrer, at metoden fungerer som forventet under forhold.Det tillader også justeringer, hvis det er nødvendigt.Verifikation er nødvendig for at opnå optimale resultater.

Almindelige fejl ved jording af afskærmningslag

Det er nødvendigt at undgå almindelige fejl for at opnå effektiv afskærmningsydelse.

• Jording af begge ender ved lav frekvens utilsigtet

Dette kan skabe jordsløjfer, der introducerer uønsket støj i systemet.Mange designs overser dette problem, hvilket fører til forringet signalkvalitet.Det sker ofte, når der træffes beslutninger om jordforbindelse uden at tage højde for hyppigheden.Omhyggelig planlægning hjælper med at forhindre dette problem.

• Bruger det forkerte jordingspunkt

Valg af en forkert jordforbindelse kan reducere afskærmningens effektivitet.Hvis jordreferencen er ustabil, omdirigeres støj muligvis ikke korrekt.Dette kan resultere i inkonsekvent systemydelse.Korrekt valg af jordingspunkt er vigtigt.

• Dårlig skærmforbindelseskvalitet

Løse eller ufuldstændige forbindelser kan øge modstanden og reducere afskærmningseffektiviteten.Selv små huller kan tillade støj at trænge ind i systemet.At sikre solide og kontinuerlige forbindelser forbedrer ydeevnen.Kvalitetsinstallation er påkrævet.

• Ignorerer kabeltype og struktur

Forskellige kabler kræver forskellige jordforbindelser.Anvendelse af samme metode på alle kabler kan føre til dårlige resultater.At forstå kabeldesign hjælper med at vælge den korrekte teknik.Dette undgår unødvendige præstationsproblemer.

• Blanding af signal- og skærmjorder forkert

Kombination af disse grunde kan introducere støj i følsomme kredsløb.Hver har sin egen rolle og bør håndteres separat.Forkert blanding kan reducere systemets pålidelighed.Tydelig adskillelse forbedrer ydeevnen.

• Manglende test efter installation

At springe validering over kan efterlade skjulte problemer i systemet.Uden test er det svært at bekræfte, om jordforbindelse er effektiv.Dette kan føre til langsigtede præstationsproblemer.Test sikrer korrekt implementering.

Anvendelser af metoder til jording af afskærmningslag

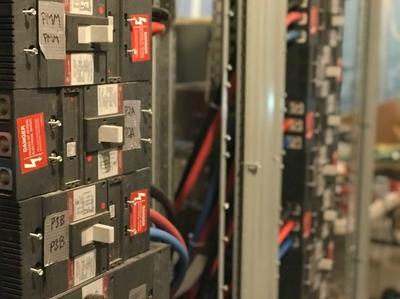

Figur 6. Industrielt elektrisk panel med skærmet ledningsføring

Metoder til afskærmning af jordforbindelse er meget udbredt på tværs af forskellige industrier for at sikre pålidelig signaltransmission.

1. Lydsystemer

Skjoldjording bruges i lydudstyr for at forhindre brummen og støj.Det hjælper med at opretholde en klar lydkvalitet ved at reducere interferens.Korrekt jording sikrer stabil signaloverførsel.Dette er vigtigt i både forbruger- og professionelle lydopsætninger.

2. RF og kommunikationssystemer

Højfrekvente systemer er afhængige af effektiv afskærmning for at forhindre signaltab.Jordforbindelse hjælper med at kontrollere elektromagnetisk interferens i kommunikationslinjer.Det sikrer pålidelig dataoverførsel.Dette er godt i trådløst og netværksudstyr.

3. Industrielle kontrolsystemer

I industrielle miljøer er elektrisk støj almindelig på grund af tunge maskiner.Skjoldjording beskytter styresignaler mod interferens.Det forbedrer systemets stabilitet og nøjagtighed.Dette er vigtigt for automatiserings- og overvågningssystemer.

4. Medicinsk udstyr

Følsomt medicinsk udstyr kræver rene og stabile signaler.Skjoldjording hjælper med at forhindre interferens, der kan påvirke målinger.Det sikrer nøjagtig drift af diagnostiske værktøjer.Pålidelighed er stor i sundhedsapplikationer.

5. Datatransmissionssystemer

Højhastighedsdatakabler har brug for stærk afskærmning for at bevare signalintegriteten.Jording reducerer støj, der kan forårsage datafejl.Det understøtter stabil og hurtig kommunikation.Dette er fremragende i moderne digitale systemer.

6. Strømdistributionssystemer

Skjoldjording bruges til at kontrollere støj i elledninger og udstyr.Det hjælper med at beskytte følsomme komponenter mod elektriske forstyrrelser.Dette forbedrer systemets effektivitet og sikkerhed.Korrekt jording er nøglen i strømstyringssystemer.

Konklusion

Afskærmende jording spiller en rolle i at opretholde signalintegriteten ved at lede interferens væk fra følsomme kredsløb.Forskellige metoder, såsom enkeltpunkts-, multipunkt- og hybridjording, anvendes baseret på systemfrekvens og designkrav.Korrekt kabelvalg, jordingsstrategi og installationspraksis påvirker den samlede ydeevne betydeligt.Ved at forstå disse principper og undgå almindelige fejl kan systemerne opnå pålidelig drift og effektiv støjreduktion.
