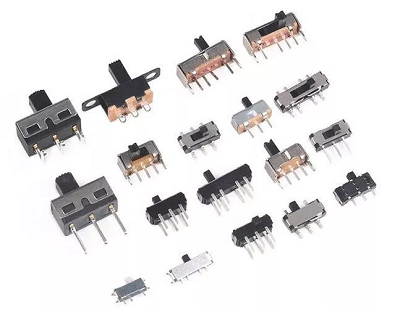

Figur 1. Skydekontakt
En skydekontakt er en lille manuel elektromekanisk kontakt, der bruges til at styre strømmen af elektrisk strøm i et kredsløb.Den fungerer ved at flytte en lille skyder fra en position til en anden for at tænde eller slukke et kredsløb eller for at ændre dets forbindelse.Skydekontakter findes almindeligvis i elektroniske enheder, printkort og kontrolpaneler, fordi de er kompakte og nemme at betjene.De giver mulighed for manuelt at aktivere eller deaktivere elektrisk strøm med en simpel glidende bevægelse.På grund af deres pålidelighed og enkle design, er skydekontakter meget brugt i forbrugerelektronik, strømstyringer og små elektroniske moduler.

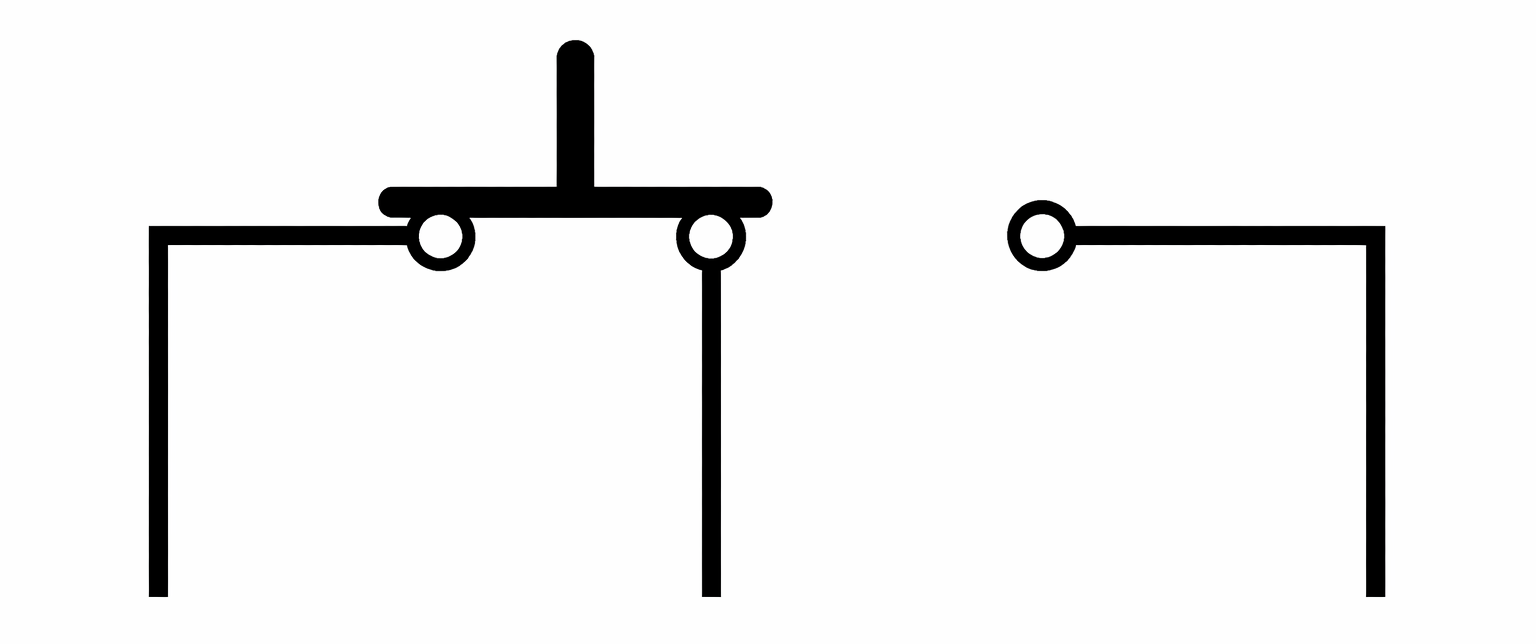

Figur 2. Skydekontaktsymbol
I elektriske skemaer repræsenterer et skydekontaktsymbol den omskifteranordning, der bruges til at åbne eller lukke et elektrisk kredsløb.Symbolet består typisk af faste tilslutningspunkter og en bevægelig linje, der angiver koblingsvejen mellem klemmer.Dette diagram hjælper os med at forstå, hvordan kontakten forbinder forskellige dele af et kredsløb.Det nøjagtige symbol kan variere lidt afhængigt af kontaktkonfigurationen vist i diagrammet.Brug af standardskematiske symboler sikrer, at kredsløbsdiagrammer forbliver klare, konsistente og nemme at fortolke under elektronisk design og fejlfinding.

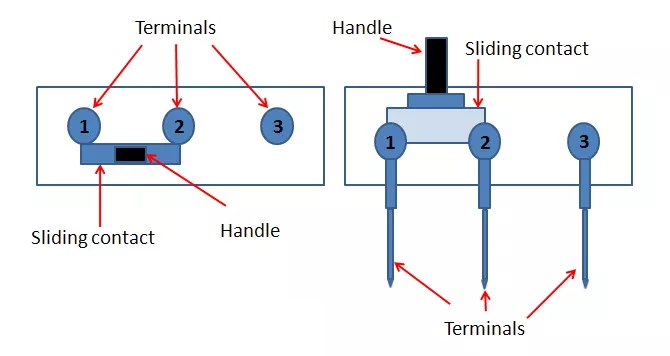

Figur 3. Konstruktion af en skydekontakt
• Håndtag (skyder)
Håndtaget er den udvendige del af skydekontakten, der bevæges med en finger.Det er normalt lavet af plastik eller et holdbart isoleringsmateriale for at sikre sikker manuel betjening.Håndtaget bevæger sig vandret langs en fast bane for at flytte de interne kontakter inde i kontakten.
• Skydende kontakt (bevægende kontakt)
Glidekontakten er det bevægelige ledende stykke fastgjort til glidemekanismen.Den er typisk lavet af metal for at sikre god elektrisk kontakt mellem terminaler.Denne komponent bevæger sig fysisk på tværs af forskellige kontaktpunkter, når skyderen flyttes.
• Terminaler
Terminaler er metalbenene, der forbinder skydekontakten til et elektrisk kredsløb.De strækker sig fra kontaktens krop, så de kan loddes på et printkort (PCB).Hver terminal fungerer som et forbindelsespunkt mellem kontakten og kredsløbets eksterne ledninger.
• Boliger
Huset er det ydre hus, der omslutter og beskytter de indvendige komponenter i skydekontakten.Det er almindeligvis lavet af plastik eller metal for at give mekanisk styrke og isolering.Huset holder de indvendige dele på linje og beskytter dem mod støv, beskadigelse og ekstern interferens.
Arbejdsprincippet for en skydekontakt er baseret på bevægelsen af en glidende aktuator, der ændrer forbindelsen mellem interne kontakter.Når du skubber skyderen til den ene side, flugter den interne kontakt med en bestemt terminal inde i kontakten.Denne justering fuldender enten den elektriske vej eller afbryder forbindelsen afhængigt af kontaktens position.Hvis kontakten slår bro mellem to terminaler, kan der strømme elektrisk strøm gennem kredsløbet.Når skyderen bevæger sig væk fra kontaktpunktet, afbrydes kredsløbsstien, og strømmen holder op med at flyde.Denne enkle glidende bevægelse giver kontakten mulighed for manuelt at styre den elektriske tilstand af et kredsløb.På grund af denne ligetil mekanisme giver skydekontakter pålidelig manuel kontrol i mange elektroniske systemer.

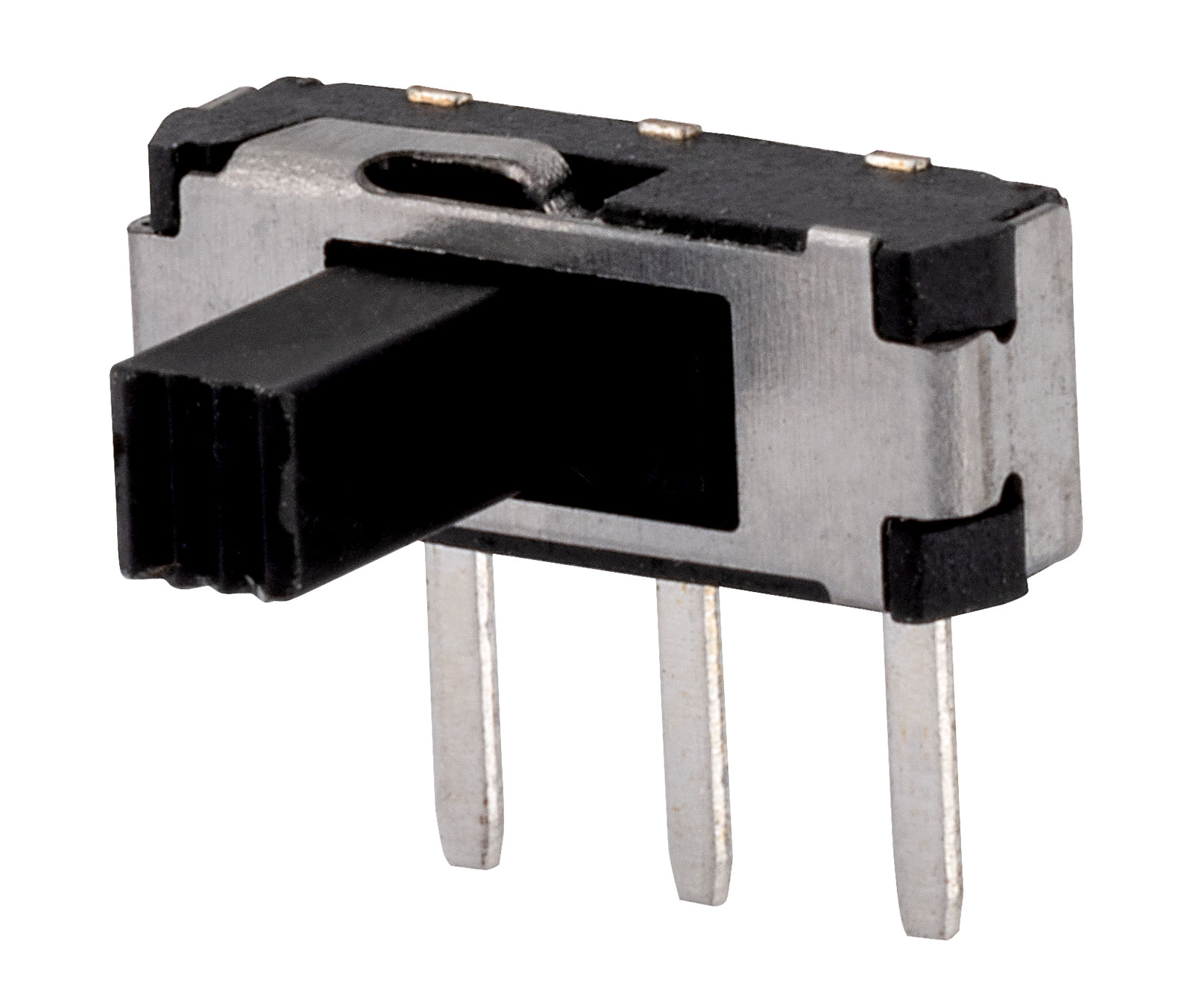

Figur 4. SPDT-skydekontakt
En SPDT (Single Pole Double Throw) skydekontakt er en kontakt, der forbinder en indgangsterminal til en af to mulige udgangsterminaler.Den indeholder en enkelt bevægelig kontakt, der kan glide mellem to forskellige tilslutningspunkter.Når skyderen flyttes til én position, forbindes indgangsterminalen med den første udgangsterminal.Når skyderen flyttes til den anden side, ændres forbindelsen til den anden udgangsterminal.Denne koblingshandling gør det muligt at omdirigere en enkelt kredsløbsvej mellem to forskellige elektriske ruter.Designet vist på figuren illustrerer, hvordan glideaktuatoren ændrer forbindelsen mellem terminalerne, når den bevæger sig.På grund af dette enkle koblingsarrangement bruges SPDT-skydekontakter almindeligvis til grundlæggende signal- eller kredsløbsvalg.

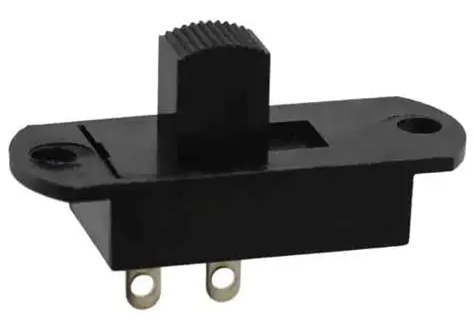

Figur 5. SPST-skydekontakt
En SPST (Single Pole Single Throw) skydekontakt er den enkleste type skydekontakt, der bruges til at styre et enkelt elektrisk kredsløb.Den har en indgangsterminal og en udgangsterminal, der enten er tilsluttet eller afbrudt af glidefunktionen.Når skyderen flyttes til positionen ON, forbinder den interne kontakt de to terminaler sammen.Når skyderen bevæger sig til OFF-positionen, adskilles kontakten, og den elektriske bane afbrydes.Denne enkle mekanisme fungerer som en grundlæggende ON/OFF kontrol for elektrisk strøm.Strukturen vist i figuren viser, hvordan skyderen skifter mellem to positioner for at styre forbindelsen.På grund af sin enkelhed er SPST-skydekontakten meget brugt til ligetil strømskiftefunktioner.

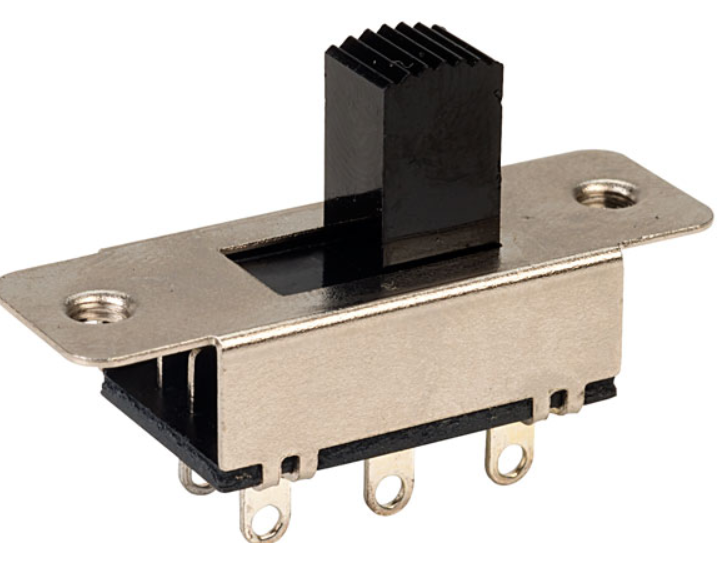

Figur 6. DPST-skydekontakt
En DPST (Double Pole Single Throw) skydekontakt er designet til at styre to uafhængige kredsløb på samme tid ved hjælp af en enkelt glidende handling.Den indeholder to separate interne koblingsveje, der bevæger sig sammen, når skyderen betjenes.Når skyderen skubbes til positionen ON, bliver begge kredsløb forbundet samtidigt.Når den flyttes til OFF-positionen, åbnes begge forbindelser på samme tid.Dette design gør det muligt at koble to elektriske ledninger sammen med en enkelt manuel kontrol.Konfigurationen vist i figuren afspejler, hvordan en glidende bevægelse påvirker to interne koblingsveje.DPST-skydekontakter bruges almindeligvis, når to kredsløb skal styres sammen på en synkroniseret måde.

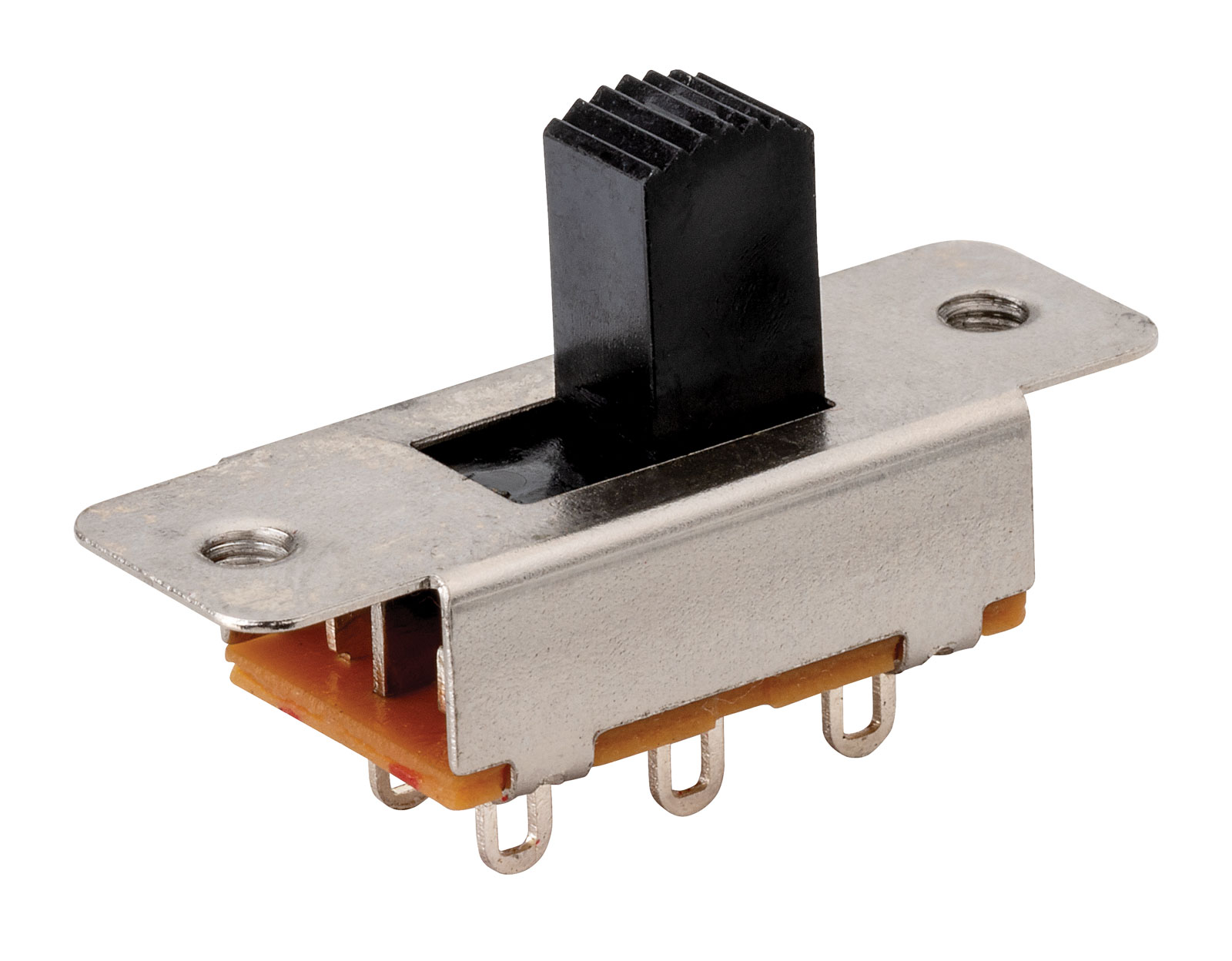

Figur 7. DPDT-skydekontakt
En DPDT (Double Pole Double Throw) skydekontakt er en omskiftningsenhed, der kan styre to separate kredsløb og skifte hver mellem to forskellige udgangsveje.Den indeholder to poler, hver med to mulige tilslutningspunkter.Når skyderen bevæger sig, ændrer begge kredsløb deres tilslutningspositioner på samme tid.Dette gør det muligt for hvert kredsløb at veksle mellem to forskellige terminalveje afhængigt af skyderens position.Switchstrukturen illustreret i figuren viser, hvordan flere terminaler er arrangeret til at understøtte denne dobbelte switching-funktion.På grund af denne evne giver en DPDT-skydekontakt fleksibel koblingskontrol til kredsløb, der kræver to samtidige forbindelsesændringer.
|
Parameter
|
Specifikation |
|
Nominel spænding |
12 V – 50 V DC typisk klassificering for små PCB-skydekontakter |
|
Nuværende vurdering |
0,3 A – 3 A afhængig af kontaktstørrelse og kontaktdesign |
|
Kontakt modstand |
≤ 20 mΩ typisk, når kontakter er lukkede |
|
Isoleringsmodstand |
≥ 100 MΩ ved 500 V DC |
|
Dielektrisk styrke |
500 V – 1000 V AC i 1 minut mellem klemmer |
|
Driftstemperaturområde |
−20°C til +85°C typisk driftsområde |
|
Mekanisk liv |
10.000 – 50.000 skiftecyklusser |
|
Elektrisk liv |
5.000 – 10.000 koblingscyklusser under nominel belastning |
|
Terminaltype |
PCB gennemgående stifter eller loddesko-terminaler |
|
Kontaktmateriale |
Forsølvede kontakter i kobberlegering eller messing |
|
Kontaktvurdering |
0,3 A ved 50 V DC eller 3 A ved 12 V DC (fælles klassifikationer) |
|
Skiftekraft |
100 gf – 300 gf skyder aktiveringskraft |
|
Rejseafstand |
2 mm – 4 mm skyderbevægelse mellem positionerne |
|
Isoleringsmateriale |
Højtemperatur termoplast (UL94 V-0 klassificeret) |
|
Terminalafstand |
2,54 mm – 5,08 mm standard PCB-deling |
Skydekontakter bruges i elektroniske kredsløb, fordi de er enkle, billige og nemme at bruge, men de har også nogle begrænsninger.
• Enkel manuel betjening gør skydekontakter nemme at betjene i mange elektroniske enheder.
• Kompakt størrelse gør, at de nemt kan passe på små printkort og bærbart udstyr.
• Lave produktionsomkostninger gør dem økonomiske til store elektroniske produkter.
• Slet ON/OFF position giver synlig koblingsstatus.
• Pålidelig mekanisk struktur sikrer stabil koblingsydelse i grundlæggende kredsløb.
• Nem installation på printkort ved hjælp af standard loddeterminaler.
• Mekaniske kontakter kan slides efter mange koblingscyklusser.
• Begrænset koblingshastighed sammenlignet med elektroniske eller solid-state kontakter.
• Lille størrelse kan gøre manuel betjening vanskelig i visse designs.
• Ikke egnet til omskiftningsapplikationer med høj effekt eller høj strøm.
• Udsættelse for støv eller fugt kan påvirke langsigtet koblingspålidelighed.
1. Forbrugerelektronik
Skydekontakter bruges ofte i små forbrugerelektronik såsom radioer, højttalere og elektroniske gadgets.De giver mulighed for manuelt at styre strøm eller grundlæggende funktioner med en simpel glidende bevægelse.Deres kompakte størrelse gør dem ideelle til enheder med begrænset intern plads.
2. Bærbare elektroniske enheder
Mange bærbare enheder bruger skydekontakter til strømstyring eller valg af tilstand.Eksempler omfatter håndholdt elektronik, batteridrevne moduler og små kommunikationsenheder.Kontakten giver en tydelig fysisk position, der angiver, om enheden er tændt eller slukket.
3. Elektronisk legetøj
Skydekontakter er meget brugt i batteridrevet legetøj til at styre strøm eller aktivere lyd- og lysfunktioner.De tilbyder en enkel og holdbar koblingsløsning, der er velegnet til gentagen manuel brug.Deres lille størrelse passer også godt inde i kompakte legetøjshuse.
4. Kontrolpaneler
Industrielle eller elektroniske kontrolpaneler inkluderer nogle gange skydekontakter til valg af driftstilstande eller aktivering af visse funktioner.Kontakten giver en klar og direkte måde at ændre indstillinger på manuelt.Dens ligetil betjening gør det nemt at styre udstyr.
5. DIY elektronik og prototyping
Skydekontakter er almindeligt anvendt i elektroniske projekter, prototyping boards og udviklingssæt.De giver mulighed for manuelt at styre kredsløbstilstande under test og eksperimenter.Deres enkle struktur gør dem nemme at integrere i brugerdefinerede elektroniske designs.
6. Batterivalgskredsløb
Nogle elektroniske systemer bruger skydekontakter til at forbinde eller afbryde batterikilder i et kredsløb.Dette giver mulighed for manuelt at styre strømkilder i små elektroniske enheder.Den glidende handling giver en enkel måde at kontrollere forbindelsen mellem elledninger.

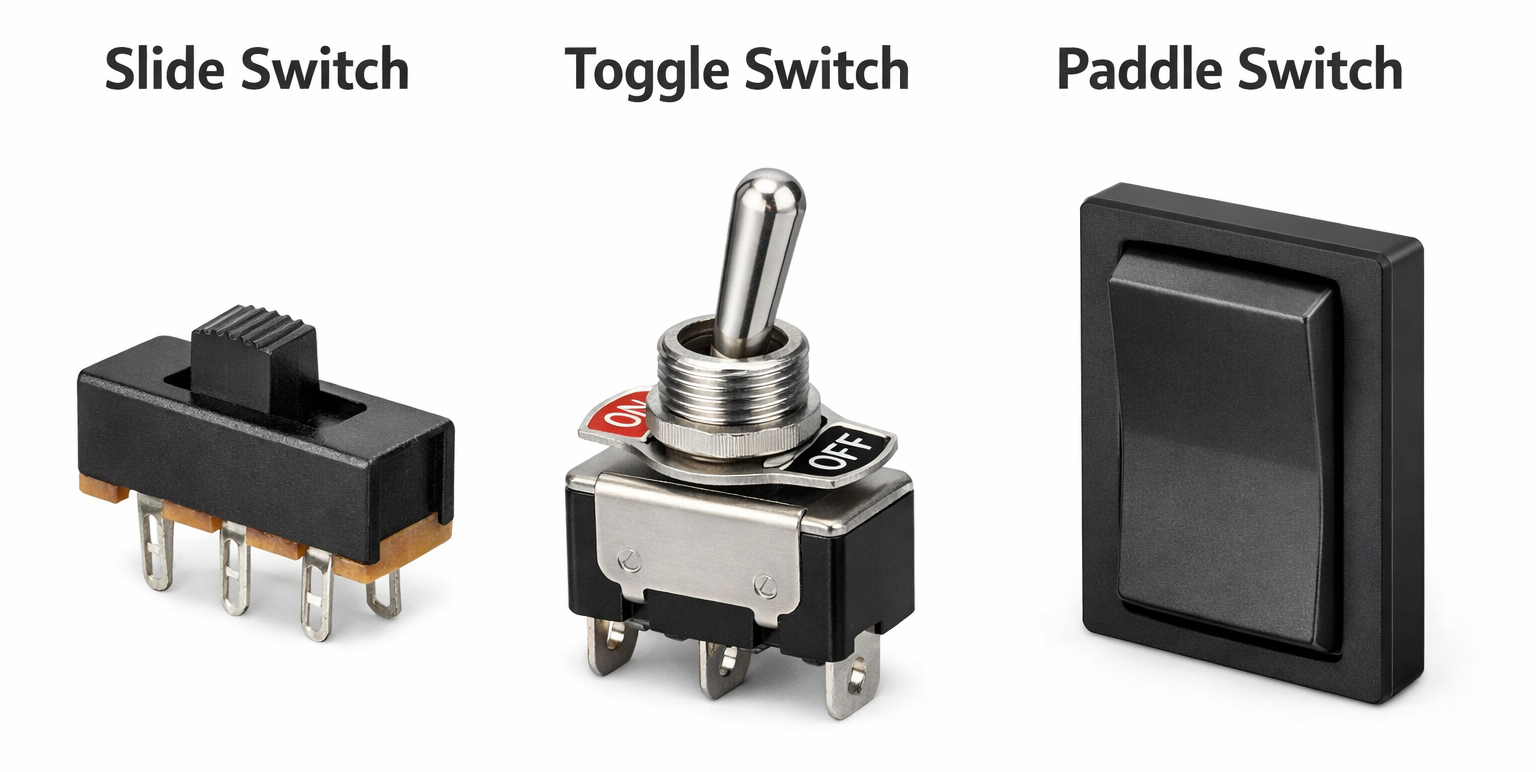

Figur 8. Slide Switch vs Toggle Switch vs Paddle Switch
|
Feature |
Skydekontakt |
Vippekontakt |
Padlekontakt |
|
Driftsmetode |
Glidende bevægelse
|
Håndtags vippebevægelse |
Tryk på en flad padleoverflade |
|
Brugerinteraktion |
Skub til venstre eller højre |
Vip håndtaget op eller ned |
Skub pagajen |
|
Mekanisk design |
Kompakt lineær skyder |
Håndtagsbaseret aktuator |
Stor flad aktuator |
|
Monteringsstil |
PCB eller panelmontering |
Panelmontering |
Væg- eller panelmontering |
|
Størrelse |
Lille og kompakt |
Mellem størrelse |
Større design |
|
Visuel positionsindikator |
Ryd skyderposition |
Håndtagets retning angiver tilstand |
Padleposition angiver tilstand |
|
Typisk kontrol |
Enkel kredsløbsstyring |
Kredskoblingskontrol |
Strømstyring til belysning |
|
Nem betjening |
Simpel glidende bevægelse |
Kræver at vippe håndtaget |
Nem pressebetjening |
|
Installation |
Ofte loddet til PCB |
Monteret gennem panelhul |
Monteres i vægplader |
|
Enhedsintegration |
Bruges inde i elektroniske enheder |
Anvendes i udstyrspaneler |
Anvendes i rumstyringssystemer |
|
Kontrol præcision |
Velegnet til små kredsløb |
Velegnet til forskellige kredsløb |
Designet til manuel rumstyring |
|
Holdbarhed |
Moderat mekanisk levetid |
Generelt stærk mekanisk levetid |
Designet til hyppig manuel brug |
|
Skift stil |
Lineær skiftebevægelse |
Roterende håndtagsbevægelse |
Trykbaseret skift |
|
Typisk miljø |
Elektronik og små enheder |
Industri- eller udstyrspaneler |
Bolig- eller bygningskontrol |
|
Visuelt design |
Minimal og kompakt |
Mekanisk og udsat |
Moderne og flad overflade |
1. Bestem den elektriske værdi
Det første trin er at kontrollere de nødvendige spændings- og strømniveauer for kredsløbet, hvor kontakten skal bruges.Den valgte skydekontakt skal have elektriske klassificeringer, der sikkert understøtter disse værdier.At vælge en kontakt med en passende rating hjælper med at forhindre overophedning og sikrer stabil kredsløbsdrift.
2. Vælg den korrekte monteringstype
Skydekontakter fås i forskellige monteringsstile, såsom PCB-montering eller panelmontering.Monteringstypen skal passe til enhedens eller printkortets mekaniske design.Korrekt montering sikrer, at kontakten sidder sikkert og fungerer pålideligt under drift.
3. Overvej kontaktens størrelse og dimensioner
Den fysiske størrelse af skydekontakten skal svare til den tilgængelige plads på enheden.Du bør kontrollere kontaktens dimensioner, klemmeafstand og skyderens rejseafstand.En afbryder i korrekt størrelse sikrer problemfri installation og komfortabel betjening.
4. Tjek det påkrævede antal pæle og kast
Forskellige skydekontaktkonfigurationer giver forskellige tilslutningsmuligheder for elektriske kredsløb.Det påkrævede stang- og kastearrangement skal matche den tilsigtede kredsløbskontrolfunktion.Valg af den korrekte konfiguration sikrer, at switchen udfører den ønskede omskiftningsopgave.
5. Evaluer holdbarhed og mekanisk levetid
Den mekaniske levetid angiver, hvor mange skiftecyklusser skydekontakten kan udføre, før der opstår slid.Enheder, der kræver hyppig skift, bør bruge kontakter, der er designet til længere mekanisk levetid.Dette hjælper med at opretholde pålidelig ydeevne under længere tids brug.
6. Overvej miljøforhold
Miljøfaktorer såsom temperatur, luftfugtighed og støv kan påvirke kontaktens ydeevne.At vælge en switch designet til det forventede driftsmiljø forbedrer langsigtet pålidelighed.Dette er især vigtigt for enheder, der bruges under barske eller udendørs forhold.
Skydekontakter er enkle og pålidelige enheder, der bruges til at styre elektriske kredsløb med en glidende bevægelse.Deres lille størrelse, lave omkostninger og nemme betjening gør dem almindelige i mange elektroniske enheder og printkort.At forstå deres dele, arbejdsprincip, typer og specifikationer hjælper med at vælge den rigtige kontakt til et kredsløb.Valg af den korrekte skydekontakt baseret på elektrisk rating, størrelse og konfiguration sikrer sikker og effektiv kredsløbskontrol.
Send en forespørgsel, vi svarer med det samme.
En skydekontakt er en manuelt betjent kontakt med en bevægelig skyder, der bruges til at styre et kredsløb.En DIP-switch er en gruppe af små switche pakket sammen og almindeligvis brugt til konfigurationsindstillinger på printkort.DIP-switche bruges hovedsageligt til digital konfiguration frem for hyppig manuel kontrol.
Ja, en skydekontakt kan bruges til AC-kredsløb, hvis dens spændings- og strømværdier understøtter den nødvendige belastning.Imidlertid er mange små skydekontakter designet til DC-elektronik med lav effekt i stedet for højspændings-AC-applikationer.
For at tilslutte en skydekontakt skal du tilslutte strømforsyningsledningen til en terminal og udgangsledningen til en anden terminal.Når skyderen bevæger sig, forbinder eller afbryder den disse terminaler.Den nøjagtige ledning afhænger af, om kontakten er SPST, SPDT, DPST eller DPDT.
Ja, visse konfigurationer såsom DPST og DPDT skydekontakter kan styre to kredsløb samtidigt.Disse kontakter indeholder flere interne kontaktveje, der bevæger sig sammen, når skyderen betjenes.
PCB-monterede skydekontakter er designet til at blive loddet direkte på et printkort.Panelmonterede skydekontakter installeres gennem en enhedskabinet eller kontrolpanel til ekstern brugerbetjening.
