TCRT5000 IR -sensor: pinout, funktioner og datablad

Denne artikel udforsker TCRT5000, en innovativ infrarød sensor, der kombinerer en IR -emitter og fototransistor for effektivt at filtrere synligt lys, hvilket forbedrer objektdetektion gennem IR -lysreflektion.Dens præcision i fokus på infrarøde bølgelængder gør det til et pålideligt valg til en lang række applikationer, der opfylder kravene til nøjagtighed og pålidelighed inden for teknologi.Den udvidede funktionalitet af TCRT5000L -varianten imødekommer yderligere den voksende efterspørgsel efter avancerede sensingfunktioner og udvider de potentielle anvendelser af denne alsidige sensor.

Katalog

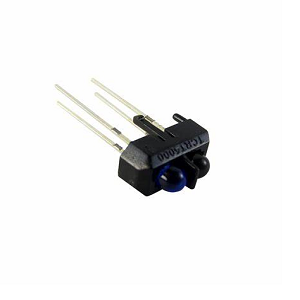

Oversigt over TCRT5000

De TCRT5000 Fusionerer en infrarød (IR) emitter med en fototransistor, der tilbyder en slank tilgang til både nærhed og reflekterende sensing.Denne tilpasningsdygtige komponent vises på forskellige felter, fra vejledende linje-følger robotter til at detektere objekter.

TCRT5000 alternativer og ækvivalenter

• TCRT5000L

• SFH6156-3X001T

• TCLT1009

• TCLT1600

• RPR220

• QTR-1RC

• Tsop

• GP2Y0A21

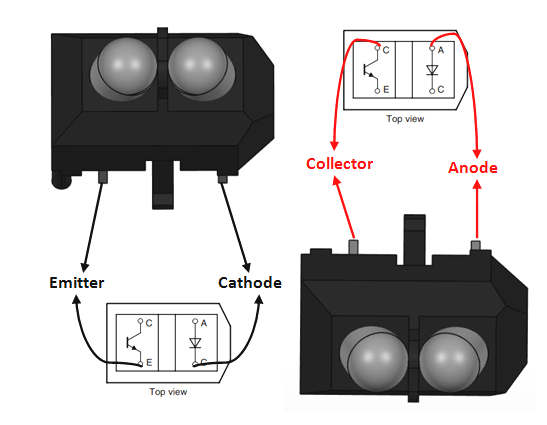

TCRT5000 PIN -konfiguration

PIN -nummer	Pin -navn	Beskrivelse
1	Samler	Samleren af ​​fototransistoren er forbundet til +5v
2	Emitter	Emitteren af ​​fototransistor er jordet gennem en modstand
3	Anode	Anoden på fotodioden er forbundet til +5V
4	Katode	Katoden til en fotodiode er jordet gennem en modstand

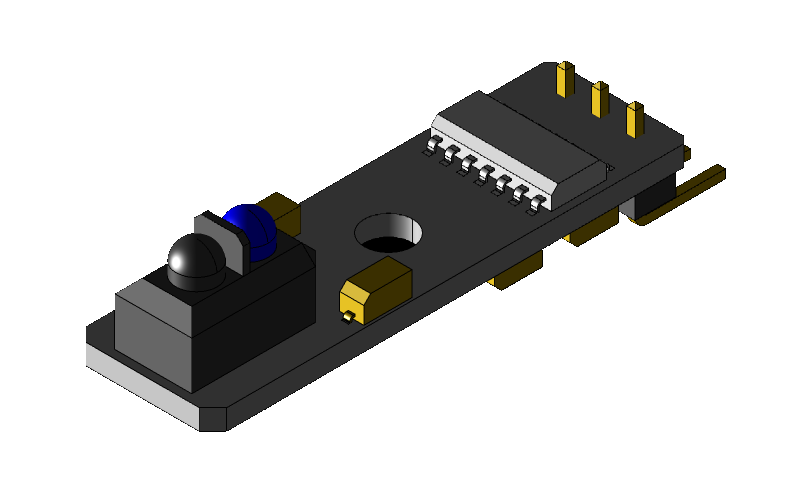

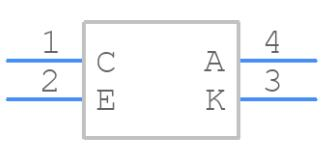

TCRT5000 symbol, fodaftryk og CAD -model

TCRT5000L -specifikationer

Tekniske specifikationer, egenskaber og parametre for Vishay Semiconductor Opto Division TCRT5000 sammen med komponenter, der har lignende specifikationer som TCRT5000L.

Type	Parameter
Fabriks ledetid	32 uger
Mount	Gennem hul
Pakke / sag	PCB -montering
Collector-Emitter-nedbrydningsspænding	70v
Antal elementer	1
Emballage	Rør
Delstatus	Aktiv
Maksisk driftstemperatur	85 ° C.
Spænding - Bedømt DC	1,25V
Udgangsspænding	70v
Antal kanaler	1
Fremadstrøm	60mA
Collector Emitter Voltage (VCEO)	70v
Følelsesafstand	0,591 (15 mm)
Omvendt opdelingsspænding	5v
Aktuel - DC Frem (IF) (MAX)	60mA
Kontakt plettering	Sølv, tin
Monteringstype	Gennem hul
Antal stifter	4
Current-Collector (IC) (MAX)	100 mA
Driftstemperatur	-25 ° C -85 ° C.
Offentliggjort	2009
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)
Min driftstemperatur	-25 ° C.
Max strømafledning	200 MW
Outputtype	Phototransistor
Strømafledning	200 MW
Fremadspænding	1,25V
Max Collector Current	100 mA
Spænding - Collector Emitter Breakdown (MAX)	70v
Følelsesmetode	Reflekterende
Indgangsstrøm	60mA

Funktioner i TCRT5000

Forbedret blyet pakkedesign

Den blyede pakke med TCRT5000 sikrer forbindelser, der er både stabile og pålidelige, hvilket gør den tilpasningsdygtig til forskellige applikationer.Dette design giver mulighed for alsidig systemintegration og imødekommer forskellige miljøer med lethed.

Optimal driftsafstand ved 2,5 mm

Med en optimal driftsområde på 2,5 mm udmærker TCRT5000 sig i opgaver, der kræver detektion på kort afstand.Denne egenskab er uvurderlig i scenarier, der kræver præcis nærhedsfølelse, såsom på automatiserede samlebånd, hvor præcision påvirker både effektivitet og sikkerhed.

Robust fremadrettet kapacitet på 60 mA

En fremadrettet nuværende kapacitet på 60 mA balancerer robust ydeevne med energibevidst drift.Andre udnytter denne attribut til at forfine magtstyring i omkostningsfølsomme projekter, hvilket forbedrer både præstation og bæredygtighed.

Dagslysblokering via 950 nm emitterbølgelængde

Denne sensor, der udsender ved en bølgelængde på 950 nm, minimerer interferensen fra omgivende dagslys, hvilket tillader pålidelig funktion på tværs af forskellige belysningsscenarier.Denne funktion viser sig at være fordelagtigt i udendørs indstillinger eller mellemrum med variable lysniveauer, hvilket øger sensorens tilpasningsevne.

Alsidig analog og digital signaludgang

Tilvejebringelse af både analoge og digitale signaludgange udvider denne dobbelttilstand kapacitet sensorens anvendelighed.Det integreres problemfrit i systemer, der kræver forskellige signaltyper, catering til en lang række teknologiske behov og tilbyder designfleksibilitet.

Anvendelser af TCRT5000

Positionsensing for akselkodere

TCRT5000, der er indeholdt i skaftkodere, omdanner rotationsposition til digitale signaler, der udnytter dens reflekterende egenskaber til at levere præcis feedback.Dette er brug i bevægelseskontrolsystemer, hvor præcision ønskes af industrier som robotik og automatiseret fremstilling.Observationer fremhæver dens pålidelighed og ydeevne under pres og understreger sin rolle i at øge systemeffektiviteten.

Reflekterende objektdetektion

En anden anvendelse er til at detektere reflekterende objekter.TCRT5000, med sit tankevækkende design, udmærker sig i at identificere reflekterende overflader, spille en rolle i automatisering.Det bidrager til objektsporing og kvalitetssikring, der ofte bruges i lagerstyring og sorteringssystemer.Dens dygtighed i kræsne overfladeforskelle forbedrer operationel præcision.

Begræns switch -funktioner

På enheder som videobåndoptager tjener TCRT5000 som en pålidelig grænseafbryder, der er dygtig til at sansere ende-af-bevægelsesscenarier.Dets anvendelse i ældre teknologier demonstrerer en robust pålidelighed.Selv i moderne omgivelser forbliver det et valg, hvor kompakte og pålidelige grænsekontakter er foretrukket, hvilket viser sensorens løbende relevans.

Fordele ved kompakt pladsudnyttelse

Takket være sin kompakte størrelse passer sensoren problemfrit i trange rum, der er uegnet til traditionelle sensorer.Dette er fordelagtigt for miniaturiseret elektronik og bærbare enheder.Praktiske applikationer validerer dens effektivitet i begrænsede designprojekter og understreger en teknisk tilgang, der søger at optimere funktionaliteten inden for begrænset rum.

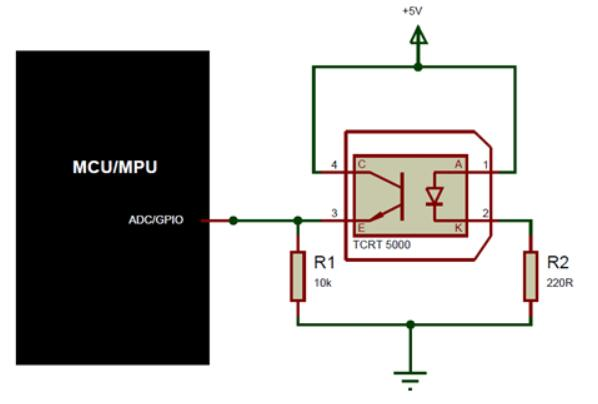

Hvordan bruger jeg TCRT5000?

Integrering af TCRT5000 med mikrokontrollere som Arduino eller Raspberry Pi åbner muligheder for at udforske indviklede kredsløb.Denne proces involverer at give sensoren mulighed for at detektere linjer eller objekter gennem ændringer i reflekteret IR -lys.På grund af det ligefremme design er TCRT5000 velegnet til uddannelsesmæssige og praktiske ventures inden for robotik og automatisering.Det fungerer effektivt med mikrokontrollere ved hjælp af minimale komponenter, såsom modstande og kondensatorer.Denne venlige opsætning forbedrer dens anvendelighed i scenarier som forhindringsdetektion eller sti efter.

Korrekt sensorpositionering og følsomhedskalibrering spiller roller for at opnå præcis detektion, især under forskellige lysforhold.Eksperimentelle tilgange og iterativ tuning gør optimal præstation opnåelig, hvilket fremhæver fordelen ved at justere konfigurationer, der passer til specifikke behov.Kernefunktionaliteten af ​​TCRT5000 hænger sammen med reflektionen af ​​IR-lys, et koncept, der anvendes på forskellige felter, fra linjefølgende robotter til automatiserede sorteringssystemer.Ved at gribe fat i interaktionen mellem IR -lys med forskellige overflader kan detektering pålidelighed styrkes.At dykke ned i disse principper og inkorporere sensoren i komplekse systemer afslører en lang række applikationsmuligheder.Med omhyggelig planlægning bliver fremskridt inden for automatisering og effektivitet mere og mere tydelige.

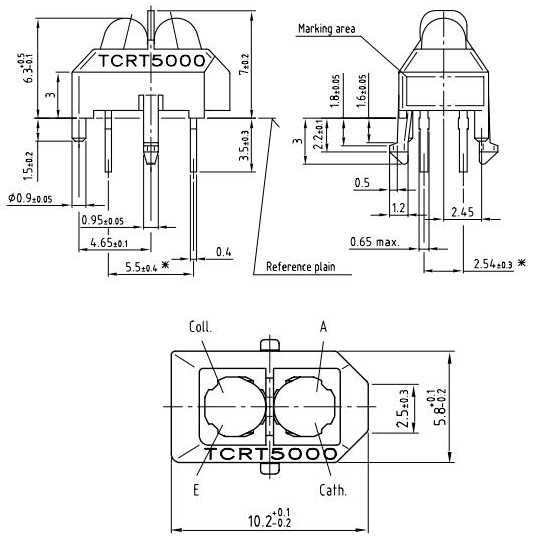

TCRT5000 -pakkedimension

TCRT5000 Producentoplysninger

TCRT5000, udviklet af Vishay, er et vidnesbyrd om omhyggelig teknik og en dyb følelse af pligt over for overholdelse af internationale standarder.Forordninger, såsom ROHS, forsøger at beskytte vores omgivelser ved at begrænse brugen af ​​skadelige materialer som bly.Ved at følge disse retningslinjer overholder TCRT5000 ikke kun til lovgivningsmæssige politikker, det deltager aktivt for at reducere miljøskader.Denne tilgang resonerer med industrier, der stræber efter miljøvenlig produktion.Efterhånden som miljøkriterier bliver strengere, står virksomheder som Vishay over for den igangværende opgave med at tilpasse sig kreativiteten.Omfavnelse af fremadrettede strategier, der forudser ændringer i reglerne, mens de prioriterer bæredygtighed, kan skelne industriledere.

Datablad PDF

TCRT5000 datablad:

PCN OSI-837-2015 Rev. 0 23/apr/2015.pdf

TCRT5000 (L) .pdf

Ofte stillede spørgsmål [FAQ]

1. Hvad er brugen af ​​TCRT5000?

TCRT5000 finder omfattende anvendelse i objektdetektion og farvedifferentiering inden for robotik og automatisering.Identificering af objekt tilstedeværelse eller fravær og skelnen mellem farver.Linie-følgende robotter og automatiserede sorteringssystemer.I disse applikationer spiller dens kapacitet til nøjagtig detektion en stor rolle.

2. Hvordan forbinder jeg en TCRT5000 til Arduino?

Tilslutning af TCRT5000 til en Arduino involverer en ligetil opsætning med minimale komponenter.Brug af en modstand til filterstøj, hvilket øger signalnøjagtigheden.For en jævn integration skal du sikre dig tilpasning og kalibrering for at reducere falske triggere, hvilket forbedrer projektets pålidelighed.

3. hvor kan jeg finde information om TCRT5000 arbejdsprincip?

TCRT5000 fungerer ved at reflektere infrarødt lys fra overflader med en fototransistor, der detekterer denne reflektion.At dykke ned i sine principper giver en vej til optimering.Eksperimentering med forskellige materialer og forhold giver praktisk indsigt i dets fordele og begrænsninger.

4. Hvordan forbinder jeg en TCRT5000 til en Raspberry Pi?

Med Raspberry PI påføres TCRT5000 ofte i automatiserede køretøjer til linjefølgende opgaver.Dens sensorudløser evne, der er baseret på linjeskift, er nødvendig.Gennem præcis montering og sensorkalibrering kan man opnå optimal systemydelse og minimere navigationsfejl.
