Den komplette guide til elektroniske komponentskematiske symboler

Denne guide forklarer, hvad skematiske symboler er, og hvordan de bruges til at vise elektroniske komponenter i kredsløbsdiagrammer.Du lærer om forskellige typer symboler for strømkilder, modstande, kondensatorer, transistorer, motorer, højttalere og mange flere.Det dækker også standardreglerne (som IEC, ANSI og IPC), der gør disse symboler de samme rundt om i verden.Uanset om du løser, bygger eller lærer om elektronik, ved at kende disse symboler hjælper dig med at forstå kredsløb lettere.

Katalog

Hvad er et elektronisk komponentskematisk symbol?

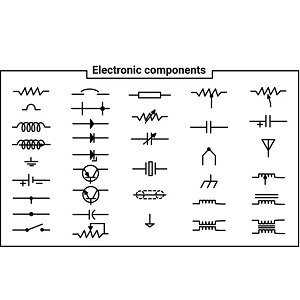

Skematiske symboler er forenklede visuelle repræsentationer anvendt i elektroniske kredsløbsdiagrammer.I stedet for at vise det fysiske udseende af komponenter, illustrerer de, hvordan komponenter fungerer og forbinder i et system.Denne forenkling hjælper med at fokusere på, hvordan elektricitetsstrømme og hvordan komponenter interagerer, snarere end på, hvordan de ser ud eller er bygget.Hovedformålet med disse symboler er at omdanne komplekse kredsløb til diagrammer, der er lettere at forstå og arbejde med.En godt trukket skematisk kan fortolkes af enhver, uanset deres baggrund eller placering.Dette universelle sprog gør samarbejde og fejlfinding mere effektivt.

Brug af symboliske ikoner i stedet reducerer billeder visuel rod i diagrammer.Det fremhæver logiske forhold mellem dele og understøtter hurtigere forståelse af kredsløbets design.For eksempel kan et enkelt symbol repræsentere et helt relæ eller en integreret kredsløb.Dette gør det muligt at fokusere på systemets samlede opførsel snarere end at gå tabt i de komplicerede detaljer om individuelle komponenter.Disse abstraktioner spiller også en rolle, når du diagnosticerer problemer, planlægger opgraderinger eller forklarer systemadfærd for andre.De er værdifulde i tætte eller komplekse systemer, såsom indlejrede controllere eller radiofrekvensmoduler.

Standardisering af skematiske symboler

IEC 60617

IEC 60617 er udviklet og vedligeholdt af Den Internationale Electrotekniske Kommission (IEC) og er en af ​​de mest omfattende internationale standarder for grafiske symboler, der bruges i elektriske og elektroniske diagrammer.Det inkluderer tusinder af standardiserede symboler, der dækker alt fra modstande og kondensatorer til mere komplekse elektromekaniske komponenter.Målet med IEC 60617 er at fremme et ensartet visuelt sprog, der kan anvendes globalt på tekniske tegninger.Det er bredt vedtaget i felter, der spænder fra uddannelse og design til fremstilling og vedligeholdelse.Adgang til det komplette symbolbibliotek leveres via en online database.Denne database opdateres regelmæssigt for at afspejle nye teknologier og udvikler industripraksis.

IEEE/ANSI 315 (1975)

Udgivet af Institute of Electrical and Electronics Engineers (IEEE) i samarbejde med American National Standards Institute (ANSI), var IEEE/ANSI 315 GO-TO-standarden i Nordamerika i mange årtier.Først frigivet i 1975, det gav et klart, konsistent sæt symboler til elektriske og elektroniske diagrammer og spillede en rolle i udformningen af ​​ingeniøruddannelse og teknisk dokumentation i slutningen af ​​det 20. århundrede.Selvom det officielt blev trukket tilbage i 2019, er det fortsat en reference til ældre systemer og historisk dokumentation.Mange er afhængige af denne standard for nøjagtigt at fortolke og vedligeholde vintage eller langlevende systemer.Dets indflydelse er stadig tydelig i mange ingeniørværktøjer og lærebøger.

IPC-2612-1

IPC-2612-1 er udstedt af IPC (Association Connecting Electronics Industries) og er en moderne standard, der adresserer oprettelse og anvendelse af grafiske symboler specifikt i elektroniske designautomationsmiljøer.I modsætning til ældre standarder, der blev udviklet med håndtegning eller 2D CAD i tankerne, er IPC-2612-1 skræddersyet til de digitale arbejdsgange, der bruges i dagens ECAD (elektronisk computerstøttet design) platforme).Det giver detaljeret vejledning om, hvordan symboler skal konstrueres, formateres og integreres i komponentbiblioteker, som er værdifuldt for designteams bygning af brugerdefinerede eller standardiserede dele til printcircuit board (PCB) layout og simulering.Ved at harmonisere repræsentationen af ​​symboler på tværs af forskellige softwareplatforme hjælper IPC-2612-1 med at reducere fejl, forbedre teamsamarbejdet og understøtte mere effektive fremstillingsprocesser.

Strømforsyningssymboler

Disse skematiske symboler repræsenterer forskellige typer strømkilder, der giver elektrisk energi til et kredsløb.At forstå disse symboler er nødvendigt til fortolkning og design af kredsløbsdiagrammer.

AC strømkilde

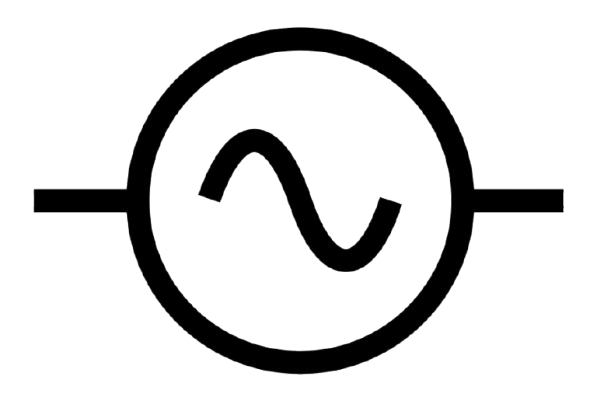

AC -magtsymbolet vises typisk som en cirkel med en sinusbølge inde eller blot et par terminaler, der er mærket "AC."Dette repræsenterer en kilde til skiftevis strøm, hvor strømningsretningen vendes med jævne mellemrum normalt 50 eller 60 gange i sekundet, afhængigt af regionen.AC -strøm er den standardform for elektricitet, der leveres af forsyningsselskaber, og bruges ofte i hjem, virksomheder og industrielle faciliteter.Det er ideelt til at overføre strøm over lange afstande på grund af dens evne til let at omdannes til forskellige spændinger ved hjælp af transformere.

Figur 2. AC -strømforsyningssymbol

DC strømkilde

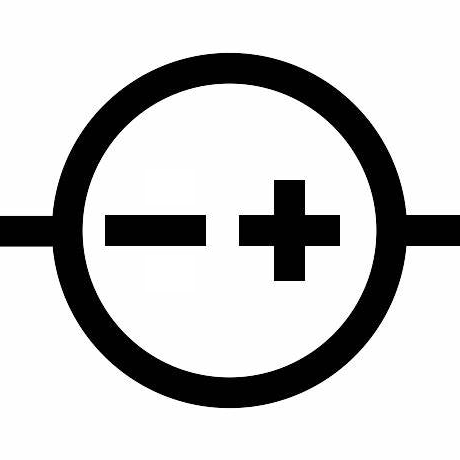

Symbolet for en DC -strømkilde har normalt to parallelle linjer, en længere (positiv) og en kortere (negativ).I nogle variationer er en pil inkluderet for at indikere, at spændingen er justerbar.Denne type kilde giver en stabil, ensrettet strøm af elektrisk ladning.DC -effekt er vigtig inden for elektronik, især i kredsløb, der kræver et ensartet spændingsniveau.Det leveres ofte af strømadaptere, solcellepaneler og regulerede strømforsyninger, der bruges i laboratorier og prototype.

Figur 2. DC strømkildesymbol

Batteri

Batterisymbolet er sammensat af vekslende lange og korte linjer, der repræsenterer de positive og negative terminaler for en eller flere elektrokemiske celler.Dette symbol indikerer en selvstændig DC-strømkilde, der gemmer energi kemisk.Batterier er gode til bærbar elektronik, såsom smartphones og bærbare computere, såvel som til sikkerhedskopieringseffekt i systemer som alarmer og nødbelysning.Antallet af anvendte cellesymboler svarer ofte til batteriets spændingsniveau, hvor flere celler repræsenterer højere spændingsudgang.

Figur 3. Batteri/cellesymbol

Passive komponentsymboler

Passive komponenter er vigtige byggesten i elektriske og elektroniske kredsløb.I modsætning til aktive komponenter (som transistorer eller dioder) genererer passive komponenter ikke strøm eller amplificerer signaler.I stedet reagerer de på elektrisk energi og påvirker, hvordan signaler opfører sig, ofte ved at opbevare eller sprede energi.Her er de vigtigste typer passive komponenter og deres standardkredsløbssymboler:

Modstande

Modstande er komponenter, der begrænser eller kontrollerer strømmen af ​​elektrisk strøm inden for et kredsløb.Den mest almindelige type er den faste modstand, typisk repræsenteret af en zigzag eller rektangulær linje, som har en konstant modstandsværdi.Variable modstande, såsom potentiometre og rheostater, er afbildet med en pil på tværs af modstandssymbolet, hvilket indikerer, at deres modstand kan justeres manuelt.Der findes også specialiserede modstande, herunder termistorer, som er temperaturfølsomme og markeret med en diagonal linje eller pil gennem symbolet;Deres modstand ændrer sig som respons på temperaturvariationer.Tilsvarende ændrer fotoresistorer, også kendt som lysafhængige modstande (LDR'er), deres modstand baseret på lysintensitet og symboliseres ofte med pile, der peger mod modstanden for at betegne indgående lys.Hver af disse modstandstyper spiller en unik rolle i reguleringen af ​​strøm under forskellige miljømæssige eller operationelle forhold.

Figur 4. Modstande symbol

Kondensatorer

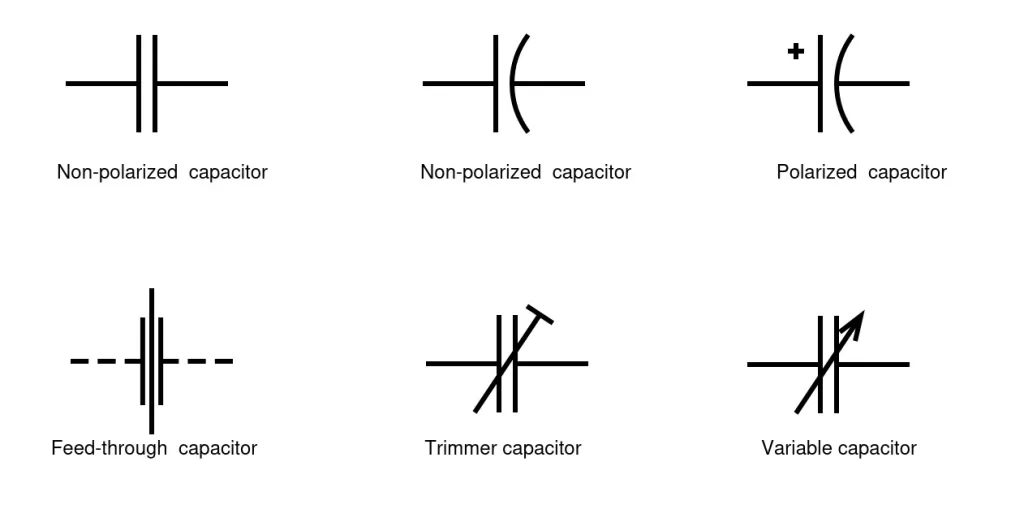

Kondensatorer er komponenter, der opbevarer og frigiver elektrisk energi i form af et elektrisk felt, der spiller en rolle i timing, filtrering og energilagringsapplikationer.Ikke-polariserede kondensatorer, der ofte bruges i vekselstrømskredsløb, eller hvor polaritet ikke er et problem, er repræsenteret i kredsløbsdiagrammer med to parallelle linjer med lige stor længde, der symboliserer pladerne.I modsætning hertil har polariserede kondensatorer, såsom elektrolytiske eller tantaltyper, en specifik polaritet og bruges primært i DC -kredsløb;Deres symboler har en lige linje og en buet linje eller inkluderer et plustegn for at indikere den positive terminal.Derudover er variable kondensatorer, der muliggør justering af kapacitans, afbildet med en pil trukket over eller gennem kondensatorsymbolet, hvilket afspejler deres indstillelige karakter.

Figur 5. Kondensatorsymbol

Induktorer

Induktorer er passive komponenter, der opbevarer energi i et magnetfelt, når elektrisk strøm strømmer gennem dem.Deres primære funktion er at modstå ændringer i strøm, hvilket gør dem særligt nyttige til filtrering, tuning og timing -applikationer.I kredsløbsdiagrammer er standardinduktorer repræsenteret af en række løkker eller et coiled wire -symbol.Når induktoren indeholder en magnetisk kerne, der ofte bruges til at øge induktansen, vises dette med linjer eller rektangler nær eller inde i spolen, hvilket indikerer en jern-core-induktor.Variable induktorer, der tillader, at induktansen justeres, er afbildet med en pil, der passerer gennem spolen, efter en lignende konvention, der bruges til andre justerbare komponenter som variable modstande og kondensatorer.

Figur 6. Induktors symbol

Transformatorer

Transformatorer er passive komponenter, der overfører elektrisk energi mellem to eller flere kredsløb gennem princippet om elektromagnetisk induktion.De bruges ofte til at trinspændingsniveauer op eller ned i strømfordeling og signalisolering.I skematiske diagrammer er transformere typisk repræsenteret af to induktive spoler placeret side om side, ofte med parallelle linjer mellem dem for at indikere en magnetisk kerne.Prikker eller mærker nær spolerne kan bruges til at vise vikling af polaritet eller faseforhold.Stilen og antallet af afbildede spolevindinger kan antyde, om transformeren er konfigureret til trinspænding op eller ned.Nogle transformere har også et centerhaner, en yderligere forbindelse til den primære eller sekundære vikling, der er nyttig i strømforsyningskredsløb og lydapplikationer, hvor der kræves dobbeltspændingsudgange eller faseopdeling.

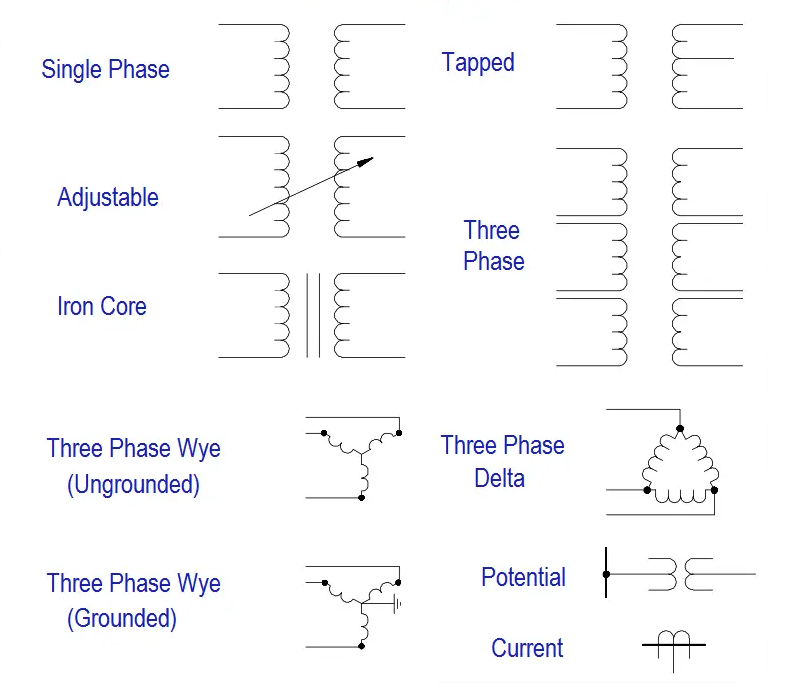

Figur 7. Transformers symbol

Symboler til halvlederenheder

Figur 8. Symboler til halvlederenhed

Symboler til halvlederenheder bruges i kredsløbsdiagrammer for at vise vigtige dele, der kontrollerer elektricitet på elektroniske enheder.Disse dele kaldes "aktive komponenter", fordi de kan ændre, direkte eller øge elektriske signaler.De bruges i næsten alt elektronisk fra computere og telefoner til lys og højttalere.En almindelig type er dioden.EN diode Lad os kun flyde i en retning, ligesom en envejsgade.Dette er nyttigt til at ændre AC (vekslende strøm) til DC (jævnstrøm), som mange enheder har brug for.Der er forskellige typer dioder.Zener -dioder kan lade elektricitet flyde bagud, når spændingen er høj nok, hvilket hjælper med at kontrollere spænding.LED'er (lysemitterende dioder) lyser op, når elektricitet passerer gennem dem.Fotodioder skaber elektricitet, når de føler lys, hvilket gør dem nyttige i sensorer.En bro -ensretter er lavet af fire dioder og bruges ofte i strømforsyninger til at omdanne AC til DC.

En anden vigtig del er transistoren. Transistorer Kan fungere som en switch, der tænder og slukker elektricitet, eller de kan gøre signaler stærkere.Der er forskellige slags transistorer, som NPN og PNP (som er typer af bipolære transistorer) og JFETs, som kontrolleres af spænding.Transistorer bruges i næsten enhver elektronisk enhed og er især vigtige i computere.Integrerede kredsløb (ICS) er små chips, der indeholder mange små elektroniske dele inde i dem.I et diagram ligner de rektangler.Disse chips kan udføre mange job, afhængigt af hvad der er indeni.Nogle IC'er er logiske porte, der laver grundlæggende matematik og beslutningstagning på computere.Andre, som operationelle forstærkere (OP-AMPS), bruges til at øge signalstyrken eller kontrollyd og lys på enheder.

Elektromekaniske enhedssymboler

Elektromekaniske komponenter er enheder, der omdanner elektrisk energi til fysisk bevægelse, lyd eller andre mekaniske effekter.I kredsløbsdiagrammer er disse komponenter repræsenteret af standardiserede symboler, der ikke kun skildrer enhedstypen, men også ofte indikerer, hvordan den aktiveres eller forbindes i et kredsløb.EN Relæ er en elektrisk betjent switch, der bruger en elektromagnet til mekanisk at betjene et eller flere sæt kontakter.Når strømmen strømmer gennem spolen, genererer den et magnetfelt, der trækker kontakten lukket eller åben.Relæ -symboler viser typisk spolen og de tilsvarende switch -kontakter, der illustrerer, hvordan relæet fungerer inden for kredsløbet.

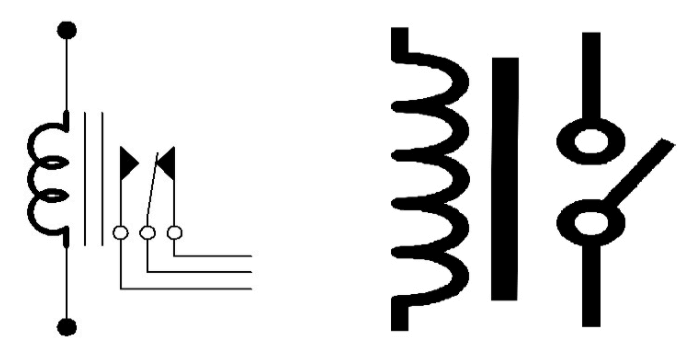

Figur 9. Symbol på relæ i elektrisk kredsløb

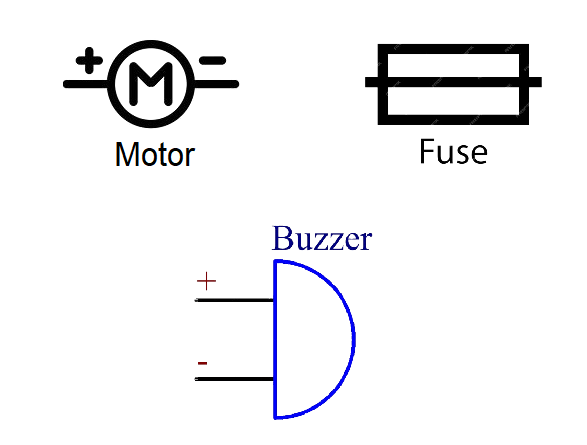

Motorer Transform elektrisk energi til rotationsbevægelse, der driver en lang række mekaniske systemer.Kredsløbssymboler for motorer inkluderer ofte bogstavet "M" og kan vise forbindelser til strøm og kontrol, hvilket indikerer, om motoren er AC eller DC.Summer Producer hørbare signaler, når elektrisk strøm påføres.Disse komponenter bruges til advarsler, alarmer eller meddelelser i elektroniske systemer.Deres skematiske symboler kan omfatte bølgelinjer eller en stiliseret højttaler, der repræsenterer den lydproducerende funktion.EN sikring er en sikkerhedsanordning, der beskytter elektriske kredsløb mod overstrøm ved at smelte og bryde forbindelsen, når strømmen overstiger en bestemt tærskel.Sikringssymboler består typisk af et lille rektangel eller en linje med en central bjælke, der repræsenterer det brudbare element.Disse symboler identificerer ikke kun enhederne selv, men giver også ledetråde om, hvordan og hvornår de aktiveres i kredsløbet.For eksempel kan et relæ -symbol vise en kontrollinje, der er forbundet til en switch, mens et motorisk symbol kan være parret med en kondensator eller førerkredsløb.At forstå disse symboler er vigtigt for fortolkning og design af funktionelle og sikre elektroniske skemaer.

Figur 10. Symbol på motor, sikring og summer

Måling og diagnostiske symboler

Disse symboler repræsenterer instrumenter, der ofte bruges til at observere, måle og diagnosticere opførslen af ​​elektriske og elektroniske kredsløb:

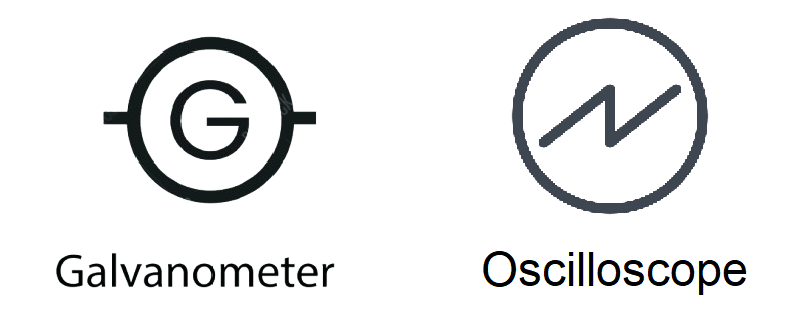

Voltmetre og ammetre bruges til at måle henholdsvis elektrisk potentiale (spænding) og strømstrøm.Et voltmeter er typisk forbundet parallelt på tværs af en komponent for at måle spænding, mens et ammeter er tilsluttet i serie for at måle strøm gennem et kredsløb.Disse værktøjer er gode til at evaluere kredsløbsydelse og identificere fejl.Galvanometre er følsomme instrumenter designet til at detektere og måle meget små strømme.Ofte anvendt i analoge systemer kan galvanometre indikere den aktuelle retning og er grundlæggende komponenter i analoge meterdisplay.Oscilloskoper Tillad visualisering af elektriske signaler over tid.Ved at vise spændingsbølgeformer på en skærm hjælper oscilloskoper med at analysere signaladfærd, frekvens, amplitude og timing.De er gode til fejlfinding, bølgeformanalyse og test af signalintegritet i komplekse kredsløb.

Figur 11. Voltmetre og ammetre symbol

Figur 12. Galvanometer og oscilloskopsymbol

Lyd- og kommunikationssymboler

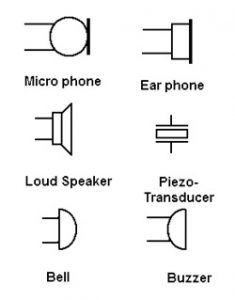

Disse symboler findes ofte på enheder, der håndterer transmission eller modtagelse af lyd- og kommunikationssignaler.De hjælper med at identificere nøglekomponenter, der er involveret i lydbehandling og signaludveksling i forskellige elektroniske systemer.Mikrofoner repræsenterer komponenter, der fanger lydbølger og konverterer dem til elektriske signaler.Mikrofoner er gode i applikationer såsom stemmeoptagelse, videokonferencer og live lydsystemer.Symbolet ligner en lille lodret cylinder eller en stiliseret lydpickup -enhed.Højttalere angiver enheder, der konverterer elektriske signaler tilbage til hørbar lyd.Fundet i alt fra mobiltelefoner til PA -systemer spiller højttalere en rolle i levering af lydudgang.Deres symbol ligner ofte en kegle eller en stiliseret lydbølge, der udsender fra en kasse.Telecom og RF (radiofrekvens) porte identificerer porte, der bruges til at forbinde kommunikationsenheder, herunder telefoner, antenner og trådløse moduler.De tjener som indgangs- og udgangspunkter for data og lydsignaler i kablede og trådløse kommunikationssystemer.Symbolerne kan variere, men inkluderer ofte bølgeformer eller antennebilleder for at betegne signalstrømmen.

Figur 13. lyd- og kommunikationssymboler

Digital logik og interfacesymboler

Digital logik og interfacesymboler er vigtige værktøjer i design og fortolkning af kredsløb, der behandler binære data.Disse symboler tjener som en visuel kortvarig til at repræsentere komponenterne og veje inden for digitale systemer, især i indlejrede systemer, automatiseringskontroller og computerplatforme.Logiske porte, såsom og, eller, og Xor, danner grundlaget for digital beslutningstagning ved at udføre specifikke logiske operationer baseret på binære input.De bruges til at implementere kontrollogik, signalbehandling og dataflow inden for kredsløb.Busser og forgreningsbokse hjælper med at styre kompleksiteten af ​​signalrutning ved at repræsentere grupperede datalinjer og tillade organiseret fordeling af signaler mellem forskellige dele af et system.Disse elementer er store til at opretholde klarhed i skematiske diagrammer og sikre effektiv datakommunikation.Potentiometre, selvom de ofte er forbundet med analoge kredsløb, spiller også en rolle i digitale systemer ved at muliggøre manuel justering af signalniveauer, især i scenarier, hvor analoge input skal fortolkes digitalt.Sammen styrer disse symboler ikke kun konstruktion og analyse af digitale kredsløb, men muliggør også klar kommunikation på tværs af forskellige teknologifelter.

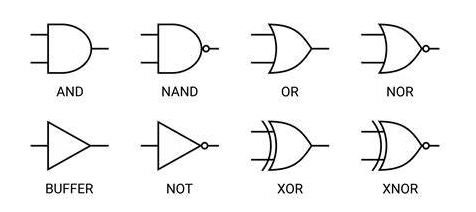

Figur 14. Logikportsymboler

Konklusion

Skematiske symboler gør det lettere at læse, designe og fikse elektroniske kredsløb.De er som et almindeligt sprog, som folk overalt kan forstå, uanset hvilket land de er fra.Denne guide viser, hvordan hvert symbol står for en del i et kredsløb og hjælper dig med at forstå, hvad den del gør.Når du kender disse symboler godt, kan du opbygge bedre kredsløb, løse problemer hurtigere og arbejde mere selvsikker med elektronik.
