UC3842 PWM -controller: Specifikationer, pinout og applikationer

Denne guide dækker i UC3842 PWM Controller IC, en komponent i moderne elektronik fejret for sin alsidighed og pålidelighed i en lang række strømstyringsapplikationer.Ved at udforske dens arkitektur og funktionaliteter afslører vi, hvordan UC3842 sikrer præcis strømregulering i konverterdesign som boost, flyback, buck, fremad og push-pull.Oplev dens specifikationer, applikationer og praktiske indsigter, og se, hvorfor UC3842 forbliver et aktiv i elektronikens verden.

Katalog

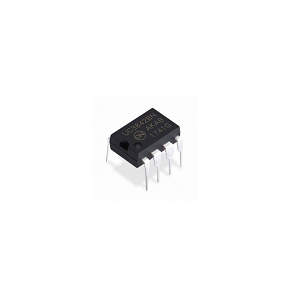

Oversigt over UC3842 PWM -controller

De UC3842 Tilvejebringer en pålidelig strømudgang ved subtilt indstilling af spændingen som svar på de svingende krav fra belastningen.Komponenten er vigtig for DC til DC-konvertere og offline-applikationer, forbedret med funktioner såsom en præcisions-trimmet oscillator, en høj forstærkningsfejlforstærker og en temperaturstabiliseret reference.Disse elementer suppleres med en nuværende sensing-komparator og en robust totem-poleudgang, hvilket gør det muligt for magt MOSFETs at blive drevet med færdigheder.Betjent med disse funktionaliteter har mange evnen til at opnå omhyggelig nuværende styring i applikationer, herunder DC-DC-konvertere, SMP'er og linjespændingsregulatorer, ved dygtigt at justere PWM-signalet til styring af strømafbrydere.UC3842 kan fungere i spidsstrøm eller spændingskontroltilstande.Dens feedback -kredsløb, når den er parret med en fejlforstærker, tillader konverterens topstrøm og driftscyklus at reagere hurtigt på de pågældende krav.UC3842s tilpasningsevne på tværs af forskellige applikationer understreger dens mangefacetterede relevans.For eksempel er det nødvendigt med at opretholde pålidelighed i design af linjespændingsregulatorer, da enhver ustabilitet drastisk kan påvirke enhedens ydeevne.Gennem den strategiske anvendelse af UC3842 minimeres risikoen for forstyrrelser, hvilket giver mulighed for adaptive spændingsmanøvrer.

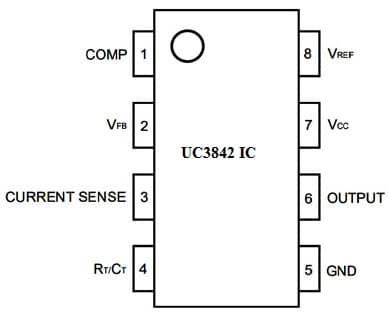

PIN -konfiguration af UC3842 PWM -controller

Pin nr.	Pin -navn	Beskrivelse
Pin 1	Comp (komparator)	Denne komparatoroutputstift giver en 1 MHz lav impedans Signal afhængigt af den største forskel mellem sæt og strømspænding. Det er generelt forbundet med IC's spændingsfeedback -pin gennem en modstand og kondensator.
Pin 2	VFB (spændingsfeedback)	Det er et input til fejlforstærkeren i chippen. Spændingsforskellen på denne pin giver feedback for at kontrollere output.
Pin 3	Nuværende sans	En shuntmodstand bruges til at overvåge den aktuelle strømning i hele kredsløbet, og spændingen over den føres tilbage til strømmen Sense pin.
Pin 4	RT/CT (timing modstand/kondensator)	Denne pin forbinder en ekstern modstand og kondensator til Indstil den interne oscillatorfrekvens.
Pin 5	Jord	Dette er jorden (GND) pin, der er tilsluttet kredsløbets jorden terminal.
Pin 6	Produktion	Denne pin leverer PWM -signalet baseret på feedback, som kan bruges til at kontrollere elektroniske enheder.
Pin 7	VCC	Det er spændingsforsyningsnålen for IC.
Pin 8	VREF (Referencespænding)	Denne pin leverer referencespændingen, der er vant til Generer PWM -signalet.

Funktioner og specifikationer for UC3842

Funktion/specifikation	Detaljer
Antal stifter	8
PWM -controllertype	Aktuel-mode PWM-controller
Driftsspændingsområde	12V til 28V
Output pin strøm	200 Ma
Skiftfrekvens	500 kHz
Maksimal driftscyklus	97%
Driftsstrømforsyning	25 Ma
Optimeret til	DC til DC og offline konvertere
Monteringstype	Gennem hul
Fungere	Step-up, nedadgående, step-up/step-down
Topologi	Buck, Boost, Flyback, Buck-Boost, Forward
Frekvens	450 kHz
Stigningstid	50 ns
ROHS -status	Rohs3 -kompatibel
Pakke/sag	8-dip
Driftstemperaturområde	0 ° C til 70 ° C.
Brugt teknologi	Bicmos
Antal output	1
Outputtype	Transistor driver
Outputstrøm	1a
Kontrolteknik	Pwm
Typisk efterårstid	50 ns
Dimensioner (længde x bredde x tykkelse)	9,81 mm x 6,35 mm x 3,9 mm
Højde	5,08 mm

Ækvivalente og alternativer fra UC3842

• UC3843

• UC3844

• UC2842

• SG2524

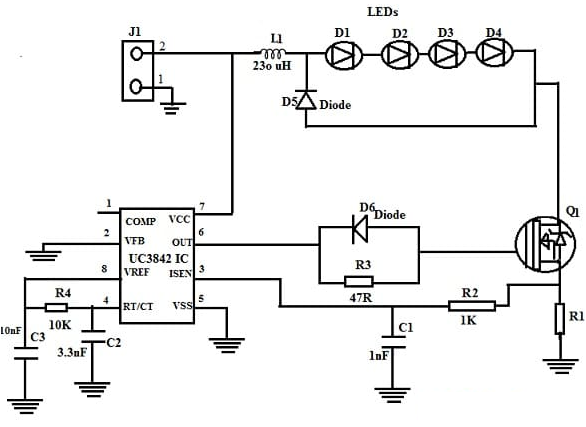

UC3842 PWM -controller med LED -driver

UC3842 PWM -controller designet til at regulere spænding og strøm for ensartet ydelse og effektiv lysstyrkekontrol.I seriekoblede LED-arrays er LED'er arrangeret sekventielt, hvilket gør det muligt for den samme strøm at strømme gennem hver LED, hvilket sikrer ensartet lysstyrke.Den samlede spænding, der er nødvendig, er lig med summen af ​​alle LEDS 'fremadspændinger.For eksempel kræver en række fire lysdioder med en fremadspænding på 3 volt hver 12 volt.En ulempe ved denne opsætning er imidlertid, at en enkelt LED -fiasko kan forstyrre hele arrayet.For at tackle dette bruger UC3842 strømtilstandskontrol til at stabilisere strømmen, opretholde lysstyrke og pålidelighed, selvom individuelle LED-egenskaber varierer.

Hvordan UC3842 LED -driveren fungerer?

Den UC3842-baserede LED-driver fungerer gennem tre nøglefaser:

• Spændingsregulering med en buck -konverter

Føreren trækker ned en indgangsspænding (10-25 volt) til en stabil output, såsom 12 volt, ved hjælp af en Buck -konverter.Dette kredsløb inkluderer en MOSFET, diode og induktor til effektiv energikonvertering med minimale tab.

• Aktuel overvågning

En præcisionsmodstand i serie med LEDS -skærme og kontrollerer den aktuelle strøm.For at opnå en 1,5-amp-strøm beregnes for eksempel modstandens værdi ved hjælp af OHMs lov, hvilket resulterer i en værdi på ca. 0,67 ohm.

• PWM -kontrol for stabilitet

UC3842 bruger PWM (pulsbredde -modulation) til at justere MOSFET's ON/OFF -timing, opretholde stabile strømniveauer og beskytte LED'er.En ferrit-core-induktor er optimeret for at reducere energitab og forbedre effektiviteten.

Anvendelser af UC3842 PWM -controller

Performance in Power Management

En af UC3842s standout -funktioner er dens evne til at tilpasse udgangsspænding og strøm, der passer til forskellige elektriske belastninger.For DC-DC-konvertere og off-line SMPS-applikationer leverer det fremragende ydelse på grund af sin lavstartstrøm og brede driftsområde.Controlleren inkorporerer også hysterese, hvilket forbedrer stabiliteten under forskellige inputbetingelser.

Robusthed i forskellige miljøer

UC3842 er designet til at arbejde i både isolerede og ikke-isolerede strømforsyningsopsætninger, hvilket giver fleksibilitet til forskellige systemarkitekturer.Dens pålidelighed demonstreres yderligere ved dens evne til at operere på tværs af et bredt temperaturområde, hvilket sikrer en ensartet ydelse under krævende forhold.

Enheder

Takket være dets robuste design bruges UC3842 ofte til at drive tunge maskiner, batterisystemer og avancerede elektroniske strømforsyninger.Dens præcisionsspænding og nuværende kontrol gør det vigtigt i applikationer, der kræver effektivitet, pålidelighed og tilpasningsevne.Dette gør UC3842 til en kerne af moderne strømforsyningsdesign.
