Forståelse af indlejrede systemer: Definition, egenskaber og klassificering

Denne guide forklarer, hvad indlejrede systemer er, og hvorfor de er vigtige.Et indlejret system er en lille computer indbygget i en større enhed til at udføre et specifikt job.Du finder dem i ting som mikrobølger, biler, fitness trackers og fabriksmaskiner.I modsætning til almindelige computere får de kun en eller nogle få opgaver, ofte i realtid.Denne guide sammenligner også indlejrede systemer med computere med generelle formål og viser de forskellige typer baseret på, hvad de gør, og hvor magtfulde de er.

Katalog

Hvad er indlejrede systemer?

En Indlejret system er en specialiseret computer designet til at udføre en bestemt funktion inden for en større enhed eller system.I modsætning til generelle formål, som kan håndtere en lang række opgaver, er indlejrede systemer fokuseret på en eller et par tæt definerede operationer.Disse systemer er ofte påkrævet for at imødekomme strenge tidskrav og operere konsekvent under realtidsbetingelser.Ordet "indlejret" henviser til, hvordan computersystemet er fysisk og funktionelt integreret i det produkt, det tjener.Denne integration kombinerer både software og hardware i en selvstændig enhed.Mikrokontrollere eller mikroprocessorer håndterer typisk softwaresiden, kører kode, der kontrollerer adfærd, mens hardwarekomponenter såsom trykte kredsløbskort (PCB), sensorer og input/output -grænseflader giver systemet mulighed for at interagere med dets miljø.

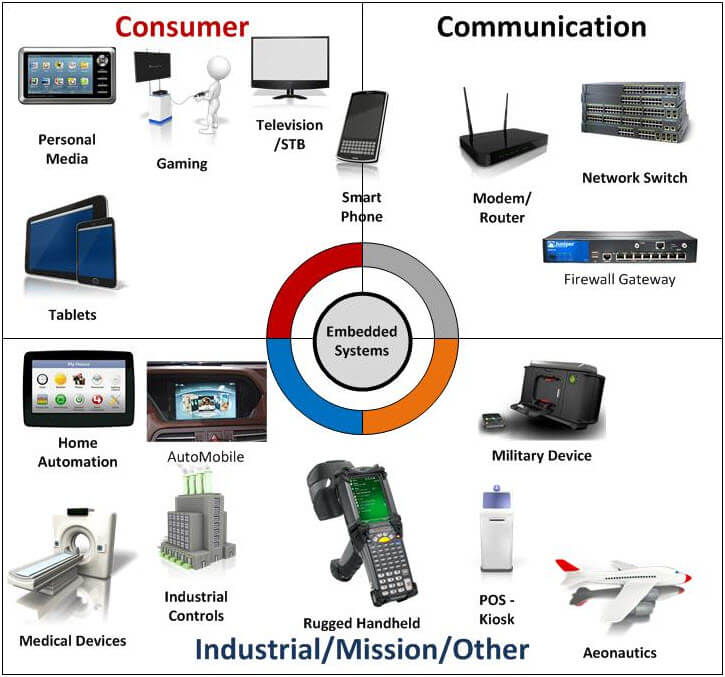

Indlejrede systemer er overalt i det moderne liv og driver roligt mange af de enheder, vi bruger hver dag.I forbrugerelektronik findes de i smartphones, smartwatches, mikrobølgeovne og opvaskemaskiner, der håndterer alt fra brugergrænseflader til interne kontrolfunktioner.I sundhedsvæsenet er indlejrede systemer indbygget i medicinsk udstyr som pacemakere og glukosemonitorer, hvor præcis, pålidelig ydelse er kritisk.Bilindustrien bruger dem til styring af motorer, kontrol af underholdning i køretøjet og sikring af sikkerhed gennem funktioner som anti-lock bremsning og airbag-systemer.I industrielle omgivelser bruges indlejrede systemer til at kontrollere og overvåge maskiner på fabriksgulve, hvilket hjælper med at opretholde produktivitet og effektivitet.Det, der gør indlejrede systemer så effektive, er den tætte koordinering mellem softwaren og hardware.Denne stramme integration gør det muligt for hvert system at blive finjusteret for sin nøjagtige rolle, hvilket resulterer i hurtig, pålidelig ydelse med minimalt spild af energi eller behandlingskraft.

Egenskaber ved indlejrede systemer

Målrettet og målstyret funktionalitet

Indlejrede systemer er konstrueret til at udføre veldefinerede roller.De er ikke bygget til fleksibilitet, men til præcision.Tag for eksempel en digital termostat.Dets job er at overvåge og justere temperaturen baseret på input fra sensorer og intern logik.Det behøver ikke at gennemse internettet eller køre spil, bare udføre sin eneste opgave og gøre det konsekvent.Dette fokuserede design gælder på tværs af en lang række produkter.Et grundlæggende apparat som en brødrister har brug for enkel timing og varmekontrol.På den anden side skal en bilmotorcontroller koordinere flere sensorer og mekaniske komponenter i realtid.Fordi hvert system er bygget med sit specifikke job i tankerne, er unødvendige funktioner udeladt.Det holder enheder enklere, mere overkommelige og ofte mere pålidelige.

Timing og reaktion i realtid

I mange indlejrede systemer, når en handling sker, er lige så vigtig som hvad der sker.Disse systemer fungerer ofte under strenge timingregler.Hvis en opgave ikke slutter til tiden, kan hele systemet ikke fungere eller blive usikker.Systemer i realtid falder i to kategorier, de hårde og bløde realtidssystemer.

• Hårde realtidssystemer

I hårde realtidssystemer skal hver operation afsluttes inden for en strengt defineret tidsramme, ofte målt i millisekunder eller endda mikrosekunder.Der er ingen fleksibilitet.Hvis systemet reagerer for sent, selv med den mindste margin, kan resultatet være katastrofalt.Disse systemer bruges i sikkerhedskritiske miljøer, hvor fiasko ikke er en mulighed.For eksempel skal airbagsensorer i en bilulykke registrere påvirkningen og udløse installationen næsten øjeblikkeligt.Hvis systemet hænger sammen, selv kort, kan airbagen indsætte for sent til at beskytte passagererne.Tilsvarende skal kontrolsystemer i et kemisk behandlingsanlæg regulere temperatur og tryk i realtid.Hvis en ventil ikke åbnes, når det er nødvendigt, kan resultatet være en eksplosion eller giftig lækage.For at opnå dette niveau af lydhørhed er hårde realtidssystemer bygget med forudsigelig hardware med lav latens og meget optimeret software.Hele systemet er designet til at garantere, at enhver opgave udføres inden for dens frist uden undtagelse.Dette involverer ofte dedikerede processorer, realtidsoperativsystemer (RTO'er) og deterministiske planlægningsmetoder, der sikrer, at ingen opgave er forsinket på grund af andre operationer i systemet.Test og validering af disse systemer er også strenge.

• Bløde realtidssystemer

Bløde realtidssystemer er også afhængige af rettidige svar, men de giver mulighed for mere fleksibilitet.Lejlighedsvise forsinkelser er acceptable, og selvom ydeevne kan forringes, når frister går glip af, forbliver det samlede system funktionelt.Disse systemer er bygget til at tolerere ufuldkommenheder, så længe forsinkelsen ikke bryder brugeroplevelsen eller forårsager en kritisk fejl.Overvej en videokonference -app.Det sigter mod at transmittere lyd og video i realtid, men hvis en ramme falder eller lyden stammer kort, fortsætter samtalen.Ligeledes i online spil kan en kort forsinkelse forstyrre gameplay, men vil ikke gå ned på systemet.Systemet kan indhente, gendanne eller anvende udjævningsalgoritmer for at opretholde en acceptabel oplevelse.Disse systemer er stadig designet med lydhørhed i tankerne, men begrænsningerne er blødere.De bruger muligvis generelle operativsystemer med realtidsudvidelser eller er afhængige af buffering og adaptive teknikker til at udjævne over korte præstationshuller.Da bløde realtidssystemer ofte kører på delte eller multitasking platforme, skal du skabe en balance mellem lydhørhed og ressourceforbrug.Effektiv planlægning, ressourcefordeling og kvalitetsstyring af kvalitet er nøglen til at levere god ydelse uden at overdrive systemet.

Omkostningseffektivitet i produktion og drift

Et af de vigtigste mål, når man designer indlejrede systemer, er at holde omkostningerne lave ikke kun for det endelige produkt, men gennem hele processen, fra hardwarevalg til softwareudvikling og langvarig vedligeholdelse.Prisbarhed er det, der gør det muligt at bruge indlejrede systemer i en lang række produkter, fra køkkenapparater til medicinsk udstyr.Hukommelse og opbevaring holdes også på et minimum og fokuserer kun på, hvad der er nødvendigt.Denne smarte brug af ressourcer hjælper med at reducere produktionsomkostningerne, mens den stadig leverer pålidelig ydelse.På grund af denne tilgang kan producenter producere indlejrede systemer i store mængder uden at gøre produkter for dyre.Derfor kan selv overkommelige gadgets som kaffemaskiner, fitnessband eller børns legetøj tilbyde avancerede funktioner.Bag kulisserne udfører et kompakt, godt afstemt indlejret system arbejdet.

Afbalanceringsprocessor Power and Memory Use

Valg af den relevante processor- og hukommelseskonfiguration er en vigtig del af indlejret systemdesign.Valget afhænger i vid udstrækning af applikationens kompleksitet og ydeevne.For grundlæggende funktioner, såsom at tænde for en LED, læsningstemperatur fra en sensor eller håndtere enkel timing, er en mikrokontroller med lav effekt med begrænset RAM og minimal behandlingsevne normalt tilstrækkelig.Disse chips er kompakte, overkommelige og meget energieffektive, hvilket gør dem ideelle til små, batteridrevne enheder.Imidlertid kræver mere krævende applikationer som realtids videobehandling, GPS-navigation med 3D-kortlægning eller autonom drone-fly mere behandlingskraft og hukommelse.Disse systemer er ofte afhængige af avancerede CPU'er eller digitale signalprocessorer (DSP'er) sammen med større RAM og opbevaringskapacitet.At slå den rette balance sikrer, at systemet fungerer pålideligt og effektivt uden overengineering eller overskridelse af projektets tekniske eller økonomiske begrænsninger.

Fysiske og funktionelle designbegrænsninger

Indlejrede systemer er ofte nødt til at operere inden for strenge fysiske og miljømæssige begrænsninger, og disse begrænsninger former alle aspekter af deres udvikling.En af de mest almindelige udfordringer er størrelse.Enheder skal ofte være kompakte nok til at passe ind i begrænsede rum, såsom inde i et armbåndsur, en smart sensor eller et køretøjsdashboard.Dette kræver tankevækkende komponentvalg og effektivt layoutdesign.Strømforbrug er en anden bekymring, især for batteridrevne eller eksternt implementerede systemer.I disse tilfælde skal hver komponent optimeres for at minimere energiforbruget, udvide batteriets levetid eller reducere behovet for hyppig vedligeholdelse.Effekteffektivt design er nøglen til at sikre langvarig drift i marken.

Omkostninger spiller også en vigtig rolle, der strækker sig ud over den første produktion til at omfatte vedligeholdelse, softwareopdateringer og de samlede ejerskabsomkostninger over systemets levetid.På trods af alle disse begrænsninger skal indlejrede systemer stadig levere pålidelig og konsekvent ydelse.Uanset om det er at indsamle data fra en bærbar sundhedsmonitor eller kontrollere en drones flyvevej, skal systemet fungere nøjagtigt og uden fiasko.I sidste ende skal hvert designvalg understøtte systemets evne til at udføre sin tildelte opgave inden for tæt størrelse, strøm, omkostninger og ydelsesgrænser.

Indlejrede systemer vs. generelle formål systemer

Formål

Generelle computere: Disse computere er bygget til at håndtere mange forskellige opgaver.De er fleksible og kan køre en bred vifte af software, fra videoredigering og internetbrowsing til økonomisk modellering og musikstrømning.Den samme computer kan tjene forskellige brugere bare ved at ændre softwaren.Operativsystemer som Windows, MacOS eller Linux hjælper med at administrere flere programmer på én gang, hvilket giver brugerne mulighed for hurtigt at skifte opgaver.Tænk på computere i generelle formål som digitale schweiziske hærknive alsidige, kraftfulde og nyttige i mange situationer.

Indlejrede systemer: Indlejrede systemer er designet til at udføre en eller et par specifikke opgaver, og de er indbygget i større maskiner.For eksempel har en vaskemaskine en lille computer, der kun kontrollerer vaskefunktioner som spinding og vandstand.Det behøver ikke at gøre noget andet.Disse systemer er normalt programmeret en gang og opdateres sjældent.I biler kontrollerer indlejrede systemer ting som bremsning, airbags og motortiming.De reagerer hurtigt og pålideligt, fordi de er bygget til et enkelt job.De holder roligt alt i gang i baggrunden.

Begrænsninger

Generelle computere: Disse systemer er ikke bygget med mange grænser i tankerne.De sidder normalt på steder med masser af strøm, plads og afkøling.Det betyder, at de kan bruge kraftfulde dele som hurtige processorer, masser af hukommelse og store opbevaringsdrev, selvom disse dele bruger en masse energi og bliver varme.De er også lette at opgradere, du kan tilføje mere hukommelse, et bedre grafikkort eller større opbevaring om nødvendigt.Dette gør dem fleksible og tilpasselige, men det betyder også, at de ofte er større, dyrere og mindre energieffektive end enheder, der er bygget til et enkelt job.

Indlejrede systemer: Indlejrede systemer skal arbejde inden for strenge grænser.De er små, bruger meget lidt strøm (nogle gange fra et batteri) og er nødt til at køre pålideligt i lange perioder, ofte uden nogen, der fikserer eller opdaterer dem.De kan bruges under barske forhold som varme, vibrationer eller støv, såsom i biler eller udendørs maskiner.Da de ofte er lavet i stort antal, skal de være billige for at producere, men stadig pålidelige.De inkluderer kun de dele og strøm, der er nødvendig til deres specifikke job, ingen ekstramateriale.Når de først er bygget, løber de normalt i årevis uden ændringer.

Præstation

Generelle computere: Disse computere er bygget til hastighed og multitasking.De kan køre mange programmer på én gang som et videoopkald, downloade filer, spille musik og scanne efter vira, alt sammen uden at bremse.De bruger kraftfulde processorer med flere kerner, masser af RAM og hurtig opbevaring til at håndtere store job som spil, 3D -design eller softwareudvikling.Deres design fokuserer på hurtige svar og glat ydeevne.De balanserer hardware og software til at styre opgaver, skifter ressourcer og kommer sig hurtigt efter problemer, hvilket gør dem hurtige og pålidelige til mange typer arbejde.

Indlejrede systemer: For indlejrede systemer handler ydelse ikke om hastighed, det handler om at udføre et specifikt job pålideligt og til tiden.For eksempel behøver en pacemakers computer ikke være hurtig, men den skal sende signaler til hjertet på nøjagtigt det rigtige øjeblik.Timing og præcision betyder mere end magt.Mange indlejrede systemer er realtid, hvilket betyder, at de skal reagere inden for strenge tidsgrænser.De fokuserer på at udføre et par opgaver perfekt, ikke mange opgaver hurtigt.Deres præstation bedømmes efter, hvor pålidelig, energieffektiv og varmebestandig de er, især i hårde miljøer.

Brugergrænseflade

Generelle computere: Disse computere er designet til folk at interagere med direkte.De bruger ting som tastaturer, mus, berøringsskærme og endda stemme- eller gestekontrol.Grænsefladen er lavet til at være fleksibel og let at bruge, uanset om du gennemser internettet, redigerer dokumenter, spiller spil eller laver videoer.Softwaren ser ofte flot ud, giver øjeblikkelig feedback og kan tilpasses.Alt er bygget op omkring brugerens behov og tilbyder værktøjer til alle slags opgaver.

Indlejrede systemer: De fleste indlejrede systemer har ikke brug for meget brugerinteraktion, nogle har overhovedet ikke noget.Hvis de har en grænseflade, er det normalt enkelt og til det punkt.En mikrobølgeovn har for eksempel en lille skærm og et par knapper.En fitness tracker viser muligvis dine trin eller hjerterytme, mens flere indstillinger håndteres via en telefonapp.Nogle systemer bruger lys eller lyde i stedet for skærme.Målet er at give lige nok kontrol til at bruge enheden let og sikkert, samtidig med at tingene holder tingene enkle og ofte skjult i baggrunden.

Indlejrede systemtyper efter funktion og ydeevne

Real-time indlejrede systemer

Real-time-indlejrede systemer er specialiserede computerenheder designet til at fungere inden for strenge timingbegrænsninger.Disse systemer er indlejret i større enheder og er programmeret til at reagere på input eller begivenheder inden for en garanteret tidsramme.Deres primære mål er at sikre forudsigelig og rettidig opførsel i scenarier, hvor selv små forsinkelser kan føre til alvorlige konsekvenser.Disse systemer kombinerer software- og hardwarekomponenter optimeret til tidsfølsomme opgaver.Realtidssystemer er konstrueret til at prioritere frister med specifikke mekanismer såsom afbrydelse af håndtering, deterministisk planlægning og minimal latenstid.Baseret på kritikken ved at opfylde disse frister klassificeres realtidssystemer bredt i to kategorier: hårde realtidssystemer og bløde realtidssystemer.

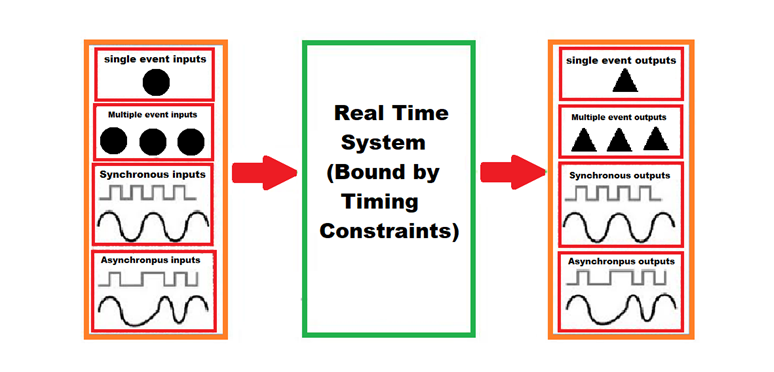

Figur 2. Real-time indlejrede systemer

Real-time indlejrede systemer bruges i en lang række industrier og miljøer.For eksempel i militære systemer, de muliggør hurtige og præcise reaktioner i forsvarsoperationer, såsom i missilsporing eller slagmarkskommunikation.I Medicinske overvågningsenheder, realtidssystemer er ansvarlige for kontinuerligt at spore patientvitaler og udstede alarmer eller interventioner efter behov.Tilsvarende i Trafikstyringssystemer, de administrerer signaler og overvåger køretøjsbevægelser i realtid for at sikre jævn trafikstrøm og undgå kollisioner.Hårdt realtidssystemer anvendes i sammenhænge, ​​hvor manglende en frist kan være katastrofalt for eksempel i missilvejledningssystemer, hvor selv en millisekund forsinkelse kan kompromittere missionens succes eller i defibrillatorer, hvor elektriske stød skal leveres på nøjagtigt det rigtige øjeblik for at gendanne hjertefunktionen.På den anden side giver bløde realtidssystemer mulighed for mindre timingafvigelser, hvilket gør dem velegnede til mindre kritiske scenarier, såsom videostreaming, hvor små forsinkelser kan forårsage buffering, men ikke fiasko eller i mikrobølgeovne, hvor en lille forsinkelse i tilberedningstid generelt er acceptabel.

Stand-alone indlejrede systemer

Stand-alone indlejrede systemer er selvstændige computerenheder designet til at udføre specifikke opgaver uafhængigt uden at kræve løbende kommunikation med en central værtscomputer eller netværk.I modsætning til indlejrede systemer, der fungerer som en del af et større system, er fristående versioner bygget til at fungere autonomt og styre deres egne input, behandling og output.De består af en dedikeret processor, hukommelse, input/output-grænseflader og applikationsspecifik software, alle indlejret i en kompakt formfaktor.Deres design er ofte optimeret til lavt strømforbrug, pålidelighed og effektiv realtidsydelse.Et vigtigt kendetegn ved fristående indlejrede systemer er deres evne til at operere uden ekstern support efter implementering.Når de først er programmeret og drevet, kan de udføre opgaver gentagne gange eller som svar på specifikke triggere, hvilket gør dem ideelle til miljøer, hvor netværksforbindelse er begrænset eller unødvendig.De bruges i applikationer, hvor pålidelighed, autonomi og kompakthed er prioriteter.Dette gør dem værdifulde i scenarier, der kræver ensartet ydelse uden manuel tilsyn eller eksterne computerressourcer.

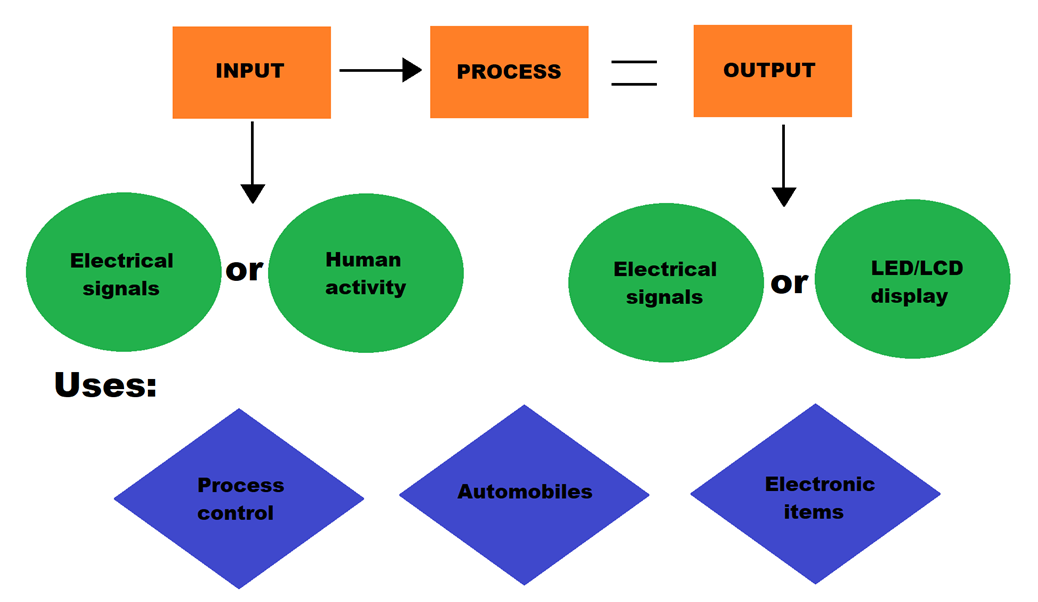

Figur 3. Fremstandsmæssige indlejrede systemer

Anvendelser af fristående indlejrede systemer er udbredt på tværs af både forbruger- og industrielle sammenhænge.For eksempel Mp3 -afspillere er klassiske fristående enheder, der uafhængigt administrerer musikafspilning.De integrerer digital lagring, afkodningssoftware og lydhardware til at afspille mediefiler uden at have brug for en computerforbindelse. Regnemaskiner, et andet velkendt eksempel, bruger indlejrede processorer til at udføre aritmetiske og avancerede matematiske funktioner efter behov inden for efterspørgsel inden for uddannelse, forretning og teknik.Andre almindelige eksempler inkluderer Mikrobølgeovne og Digitale ure .En mikrobølgeovns indlejrede system håndterer input, timing og strømstyring til styring af madlavningsfunktioner uden ekstern hjælp.Tilsvarende er digitale ure afhængige af præcise interne oscillatorer og indlejret software for at holde tid og give funktioner som alarmer eller timere, alt sammen inden for en fuldt selvforsynende enhed.Disse eksempler viser, hvordan fristående indlejrede systemer opfylder dedikerede roller i hverdagens værktøjer, der problemfrit kombinerer autonomi med effektivitet.

Netværksindlejrede systemer

Netværksindlejrede systemer er specialiserede computerenheder, der er forbundet gennem en række kommunikationsprotokoller, hvilket gør dem i stand til at dele data og ressourcer problemfrit på tværs af et netværk.Disse systemer er designet til at fungere over både kablede og trådløse konfigurationer, afhængigt af de specifikke behov og begrænsninger af applikationen.En række kommunikationsprotokoller understøtter denne forbindelse, herunder Local Area Networks (LAN), Wide Area Networks (WAN), Zigbee, Bluetooth og Controller Area Network (CAN) Bus.Hver af disse protokoller tilbyder forskellige fordele med hensyn til rækkevidde, datahastighed, strømforbrug og netværkstopologi, hvilket muliggør fleksibelt og effektivt systemdesign.

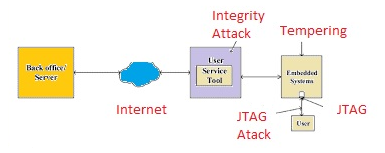

Figur 4. Netværkets indlejrede systemer

Applikationerne af netværksindlejrede systemer spænder over flere domæner, hvor der er behov for dataudveksling og automatisering.I den finansielle sektor er de for eksempel indlejret i automatiserede tellermaskiner (pengeautomater), der letter sikre, transaktioner og fjernvedligeholdelse.I energiinfrastruktur udnytter smarte gitter disse systemer til at overvåge og styre elektricitetsfordeling effektivt og reagere dynamisk på forbrugsmønstre.Vejrstationer bruger netværksindlejrede systemer til at indsamle, behandle og transmittere miljødata, der understøtter nøjagtig prognoser og klimaovervågning.I bolig- og kommercielle miljøer integrerer hjemmeautomatiseringssystemer sådan teknologi til at forbedre sikkerhed, kontrolbelysning og temperatur og forbedre den samlede energistyring.Gennem disse forskellige applikationer spiller netværksindlejrede systemer en rolle i moderne teknologiske økosystemer, hvilket muliggør intelligente, lydhøre og tilsluttede miljøer.

Mobile indlejrede systemer

Mobile indlejrede systemer er kendetegnet ved deres kompakte størrelse og portabilitet, hvilket gør dem velegnet til integration i håndholdte eller bærbare enheder.Disse systemer er designet til at fungere effektivt inden for mobilitetsbegrænsningerne og drives af batterier og inkorporerer energieffektiv hardware og software for at udvide batteriets levetid uden at gå på kompromis med ydelsen.På grund af deres fysiske og operationelle begrænsninger har mobile indlejrede systemer generelt begrænset behandlingseffekt og hukommelse sammenlignet med deres stationære kolleger.De er dog optimeret til at køre specialiseret, let software, der sikrer lydhørhed og funktionalitet, mens de bevarer ressourcer.

Figur 5. Indlejrede systemer

Disse systemer findes i en række elektronik, der prioriterer bekvemmelighed og mobilitet.Smartphones er for eksempel sofistikerede mobile indlejrede systemer, der tilbyder en bred vifte af muligheder ud over stemmekommunikation, herunder internetbrowsing, fotografering, navigation og app-baserede tjenester.Fitness-trackers er et andet eksempel, der bruger indlejrede sensorer og software til at overvåge sundhedsmetrik som hjerterytme, trin, der er taget og søvnkvalitet, hvilket giver indsigt i realtid i deres fysiske aktivitet.Tilsvarende er bærbare spillekonsoller afhængige af indlejrede systemer til at levere fordybende spiloplevelser på farten, hvilket afbalancerer ydelsen med batterieffektivitet.Sammen fremhæver disse eksempler alsidigheden og den voksende betydning af mobile indlejrede systemer til at forbedre moderne livsstil gennem bærbar, intelligent teknologi.

Indlejret systemtyper efter mikrokontrollerens ydeevne

Lille skala indlejrede systemer

Små skala-indlejrede systemer er typisk afhængige af 8-bit eller 16-bit mikrokontrollere, såsom den bredt anvendte 8051-serie.Disse processorer er valgt til deres enkelhed, overkommelige priser og krav med lav effekt, hvilket gør dem velegnet til håndtering af ligefremme, foruddefinerede opgaver.På grund af deres begrænsede beregningsfunktioner er disse systemer ideelle til applikationer, hvor kompleks behandling er unødvendig.Hukommelsesressourcer i små integrerede systemer er minimale, ofte bare tilstrækkelige til at gemme et kompakt program og håndtere små datasæt.Denne begrænsede hukommelseskapacitet stemmer overens med deres enkle funktionalitet og reducerer både omkostninger og strømforbrug.Som et resultat kræver disse systemer ikke omfattende softwarestøtte eller stor lagerkapacitet.Strømforbrug er en vigtig designovervejelse, da mange små skalaer med små skalaer er batteridrevet.De er optimeret til brug af lav energi til at forlænge batteriets levetid, hvilket er vigtigt i bærbare eller fjerntliggende enheder, hvor hyppig opladning eller vedligeholdelse er upraktisk.Disse systemer findes ofte i enheder som elektroniske legetøj, digitale termometre, salgsautomater og andre apparater, der udfører specifikke, gentagne opgaver.Disse applikationer kræver lidt eller ingen brugerinteraktion og forventes at fungere pålideligt over lange perioder med minimal intervention.Små skalaer indlejrede systemer er løsninger på indgangsniveau, der er skræddersyet til opgavespecifikke applikationer.Deres definerende egenskaber inkluderer lave omkostninger, minimal kompleksitet og energieffektivitet.Mens de er begrænset i kapacitet sammenlignet med mere avancerede systemer, er de meget effektive og pålidelige inden for deres tilsigtede driftsomfang.

Medium skala indlejrede systemer

Medium skala-indlejrede systemer drives af mere dygtige processorer, typisk 16-bit til 32-bit mikrokontrollere eller digitale signalprocessorer (DSP'er).Disse mere avancerede processorer gør det muligt for systemet at håndtere større mængder data og udføre beregninger i højere hastigheder end deres småskala-kolleger.Som et resultat er de velegnet til applikationer, der kræver større behandlingseffekt og effektivitet.Med hensyn til software bruger disse systemer ofte programmeringssprog på højere niveau såsom C, C ++ og lejlighedsvis Java.Disse sprog understøtter mere komplekst og alsidig softwaredesign, hvilket gør det muligt at implementere sofistikerede funktionaliteter og brugergrænseflader.Brugen af ​​strukturerede, objektorienterede eller modulære programmeringsteknikker forbedrer også vedligeholdelighed og skalerbarhed i softwareudvikling.

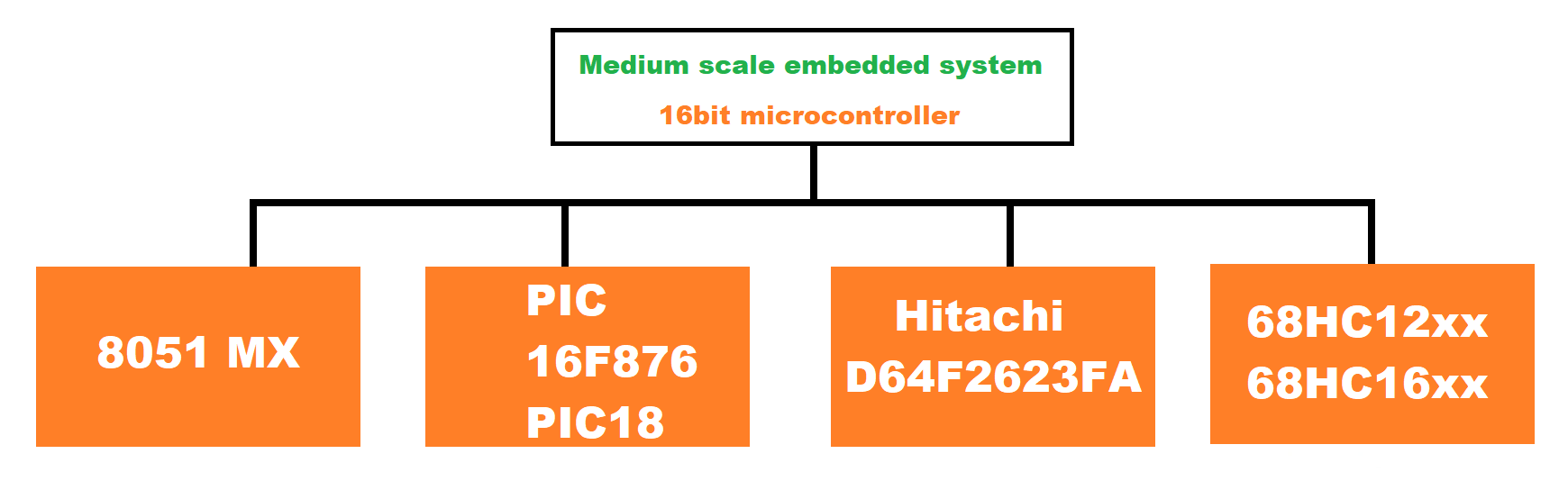

Figur 6. Eksempel på mellemstore indlejrede systemer

Udviklingsværktøjer til mellemstore systemer er mere avancerede og inkluderer integrerede udviklingsmiljøer (IDE'er), kompilatorer og debuggers.Disse værktøjer muliggør mere effektive og robuste udviklingsarbejdsgange, der tilbyder funktioner som kodens navigation, realtidsfejldetektion og simulering til fejlsøgning og raffinering af software i mere komplicerede systemer.Anvendelserne af mellemstore indlejrede systemer er udbredte, især på enheder, der kræver en balance mellem ydeevne og kompleksitet.Almindelige eksempler inkluderer automatiserede tellermaskiner (pengeautomater), globale positioneringssystemer (GPS), industrielle kontrolsystemer og netværksroutere.Disse enheder kræver mere end enkle kontrolfunktioner, der er afhængige af databehandling, kommunikationsfunktioner og interaktion.Medium skala indlejrede systemer fungerer som en bro mellem små, enkle enheder og store, komplekse indlejrede applikationer.De tilbyder forbedret ydelse, moderat funktionel kompleksitet og forbedret software og tilslutningssupport, hvilket gør dem ideelle til en lang række moderat krævende indlejrede løsninger.

Sofistikerede indlejrede systemer

Sofistikerede indlejrede systemer repræsenterer det mest avancerede niveau af indlejret teknologi ved hjælp af højtydende 32-bit til 64-bit processorer, ofte med multicore-arkitekturer.Disse kraftfulde processorer er designet til at håndtere komplekse beregninger, databehandling og multitasking med høj effektivitet, hvilket gør det muligt for systemerne at imødekomme krævende ydelseskrav i forskellige applikationer.For at understøtte sådan kompleksitet kører disse systemer ofte på realtidsoperativsystemer (RTO'er) eller mere omfattende driftsmiljøer som indlejret Linux.Valget af operativsystem afhænger af den specifikke applikation, især når multitasking, reaktion i realtid eller avancerede brugergrænseflader er påkrævet.Tilstedeværelsen af ​​et operativsystem letter også lettere udvikling, skalerbarhed og vedligeholdelighed af sofistikerede anvendelser.

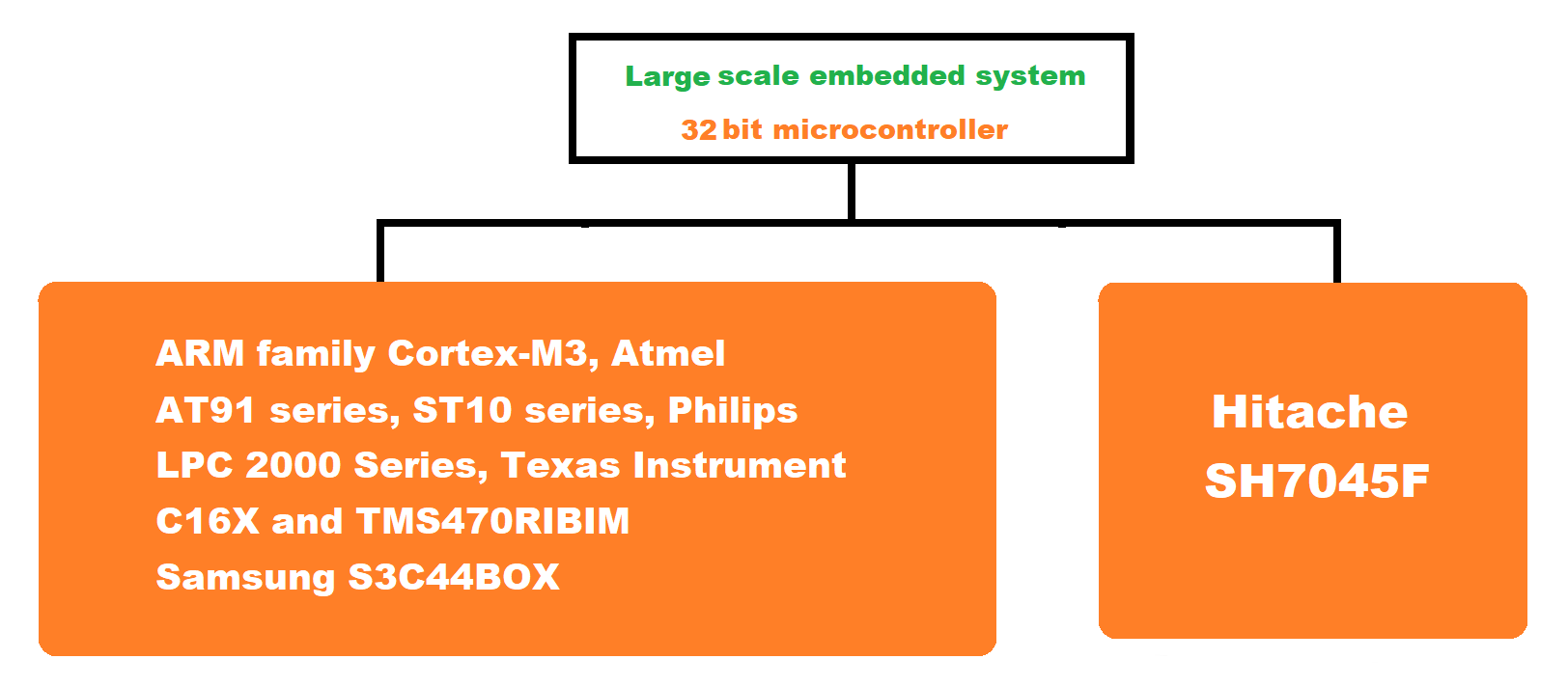

Figur 7. Eksempel på sofistikerede indlejrede systemer

Hardwarearkitekturen af ​​sofistikerede indlejrede systemer er mere kompliceret end deres små og mellemstore kolleger.Disse systemer indeholder en lang række grænseflader til forbindelse, herunder USB, Ethernet og Wi-Fi, og integrerer ofte flere sensorer og aktuatorer.Denne hardware -rigdom giver dem mulighed for at interagere dynamisk med deres miljø, indsamle og behandle store mængder data og udføre indviklede kontrolfunktioner.Anvendelser til disse systemer findes i high-stakes, missionskritiske miljøer, hvor pålidelighed, præcision og hastighed er ikke-omsættelig.Eksempler inkluderer satellitter, avionics-systemer, avanceret medicinsk diagnostisk udstyr og avancerede industrielle automatiseringsplatforme.I disse sammenhænge kan systemfejl have alvorlige konsekvenser, hvilket gør det nødvendigt med ydeevne og pålidelighed.Sofistikerede indlejrede systemer repræsenterer højdepunktet i indlejret design.De er i stand til at udføre meget komplekse og opgaver, ofte under strenge lovgivningsmæssige og sikkerhedsstandarder.Disse systemer kræver robuste softwarerammer, avancerede strømstyringsstrategier og opmærksomhed på både hardware og software -pålidelighed, hvilket gør dem til den mest udfordrende, men alligevel kraftfulde klasse af indlejrede systemer.

Konklusion

Indlejrede systemer er en stor del af de enheder, vi bruger hver dag, selvom vi ikke ser dem.De hjælper tingene med at køre glat, hurtigt, og pålideligt, om det er en vaskemaskine, et medicinsk udstyr eller en GPS.Denne guide viste, hvordan de fungerer, hvad der gør dem forskellige fra normale computere og de mange former, de kan have.Uanset hvor enkle eller avancerede, indlejrede systemer er designet til at gøre deres job godt med så lidt plads, strøm og omkostninger som muligt.
