Forståelse af LFSC3GA25E-7F900C FPGA-arkitektur og nøglefunktioner

Udforskning af LFSC3GA25E-7F900C giver dig et nærmere kig på, hvordan programmerbare logiske enheder understøtter fleksible digitale systemer.Du kan bruge denne FPGA til at organisere datastier, administrere signaler og bygge brugerdefinerede logiske funktioner inde i en enkelt chip.Dens interne layout kombinerer programmerbare logiske celler, hukommelsesblokke og input-outputbanker, så signaler bevæger sig effektivt gennem enheden.At forstå, hvordan disse sektioner fungerer sammen, hjælper dig med at se, hvordan komplekse elektroniske systemer er struktureret.Fra kommunikationshardware til kontrolsystemer tilbyder denne FPGA en praktisk måde at skabe tilpasningsdygtige digitale designs på.

Katalog

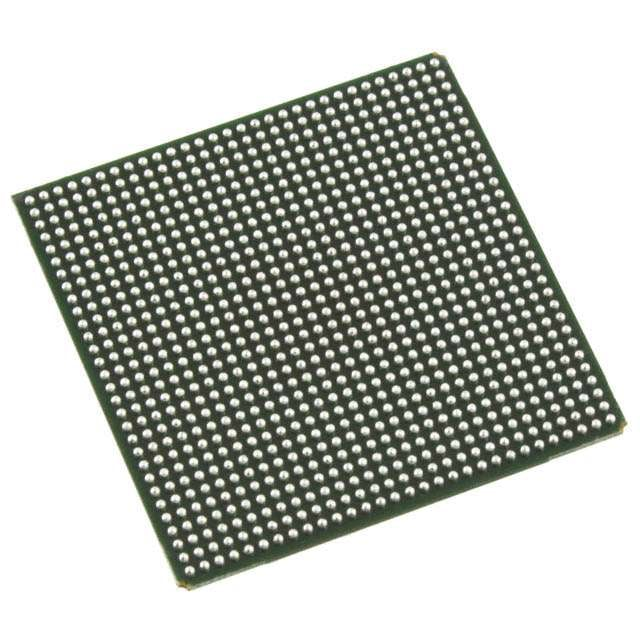

LFSC3GA25E-7F900C Oversigt

LFSC3GA25E-7F900C er en programmerbar logisk enhed designet til at understøtte konfigurerbare digitale funktioner i indlejrede elektroniske systemer.Enheden indeholder en netbaseret logikstruktur med tusindvis af programmerbare elementer, interne hukommelsesressourcer og talrige input- og outputforbindelser til ekstern kommunikation.Dens arkitektur gør det muligt at implementere digitale kredsløb, kontrolstier og signalbehandlingsopgaver inden for en enkelt chip.Integrerede routing-netværk forbinder logiske blokke og hukommelsessektioner, så data kan bevæge sig gennem enheden på en struktureret måde.Betjening understøttes af et lavt kerneforsyningsområde og en pakke med højt antal pinde, der er velegnet til tætte boardlayouts.

Leder efter LFSC3GA25E-7F900C.Kontakt os for at tjekke det aktuelle lager, leveringstid og priser.

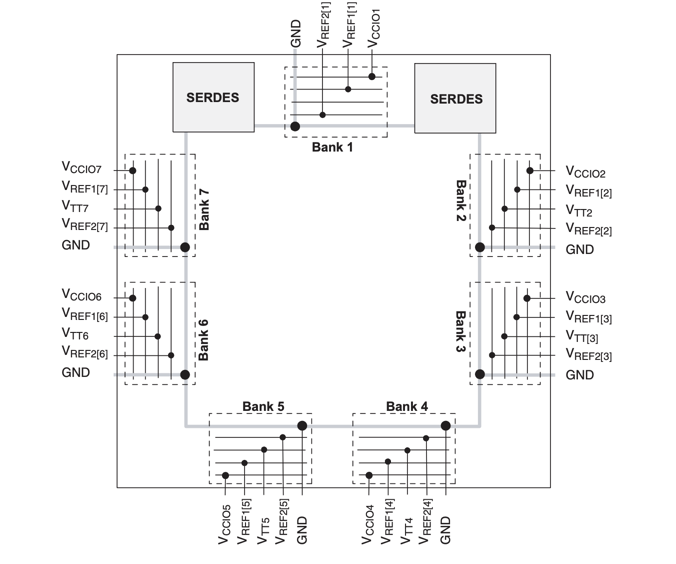

Banker af LFSC3GA25E-7F900C

Input- og outputbankarrangement brugt i LFSC3GA25E-7F900C FPGA, der viser, hvordan enheden organiserer sine programmerbare I O-ressourcer i flere spændingskontrollerede områder.Otte banker er fordelt rundt om enhedens omkreds, og hver bank inkluderer grupperede forbindelser til VCCIO-forsyning, referencespændingsindgange mærket VREF, termineringsspændingsben mærket VTT og jord.Denne struktur gør det muligt for hver bank at fungere med uafhængige elektriske forhold, så forskellige signalstandarder kan understøttes på separate sider af enheden.SERDES-grænsefladeblokke vises nær de øvre banker for at understøtte seriel højhastighedskommunikationskanaler forbundet til nærliggende I O-regioner.Layoutet identificerer også delte referenceben og strømforbindelser, der definerer, hvordan eksterne signaler interagerer med den interne programmerbare logik gennem den bankede I O-struktur.

LFSC3GA25E-7F900C CAD-model

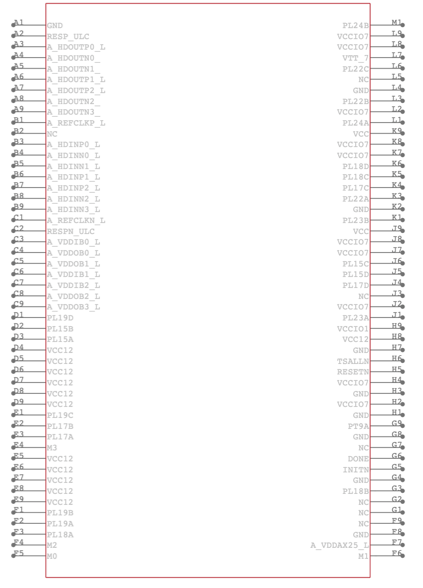

LFSC3GA25E-7F900C Symbol

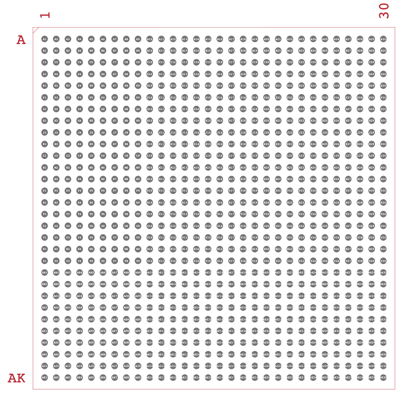

LFSC3GA25E-7F900C fodaftryk

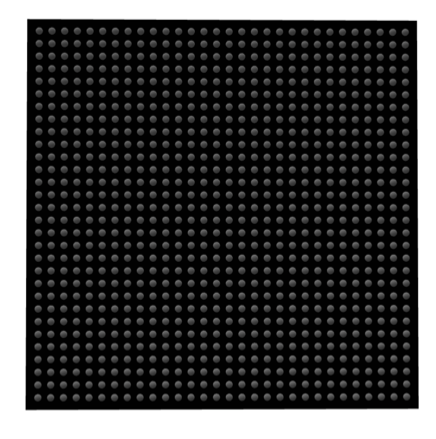

LFSC3GA25E-7F900C 3D-model

Funktioner af LFSC3GA25E-7F900C

Programmerbar logik med høj densitet

Enheden integrerer omkring femogtyve tusinde programmerbare logiske elementer arrangeret i et organiseret gitter.Disse logiske celler kan konfigureres til at implementere digitale kontrolstier, kombinationslogik og aritmetiske operationer i indlejrede systemer.

Indlejret hukommelsesarkitektur

Interne hukommelsesressourcer giver mere end én megabit lagerkapacitet til buffering af data og understøttelse af logiske operationer.Disse hukommelsesblokke er fordelt over hele enheden, så logiske kredsløb kan få adgang til data lokalt uden lange routingstier.

Fleksibel ind- og udgangsforbindelse

Op til 378 input- og outputforbindelser gør det muligt for enheden at interagere med sensorer, kommunikationsgrænseflader og andre digitale komponenter.Stiftstrukturen understøtter flere elektriske standarder på tværs af uafhængige I O-banker.

Integrerede urstyringsressourcer

Interne clock management blokke hjælper med at distribuere timing signaler på tværs af den programmerbare logik struktur.Disse ressourcer opretholder synkroniseret signaltiming, så digitale operationer foregår i en ordnet og forudsigelig rækkefølge.

Højhastigheds seriel grænseflade

Dedikerede serielle grænsefladeblokke understøtter højhastighedskommunikationskanaler til dataoverførsel mellem systemmoduler.Disse blokke forbinder til nærliggende I O-banker og hjælper med at opretholde stabil signaltransmission i dataintensive designs.

Strukturerede logiske behandlingsblokke

Specialiserede interne behandlingsblokke udvider logikstrukturen og giver designere mulighed for at implementere gentagne digitale strukturer mere effektivt.Dette arrangement understøtter opgaver såsom pakkehåndtering, kontrolsekvensering og parallelle dataoperationer.

Programmerbart rutenetværk

Et struktureret routing-netværk forbinder logiske celler, hukommelsesblokke og grænsefladeben.Signaler kan rejse gennem netværket ad flere veje, hvilket giver designere mulighed for at organisere digitale funktioner på måder, der matcher systemarkitekturen.

Integration af overflademonteringspakke

Enheden er anbragt i en stor kuglegitterpakke, der understøtter tæt bordintegration.Denne pakkestruktur gør det muligt at arrangere mange elektriske forbindelser i et kompakt fodaftryk til avancerede elektroniske samlinger.

LFSC3GA25E-7F900C Tekniske specifikationer

Produktegenskab	Attributværdi
Producent	Gitter Semiconductor
Spænding - Forsyning	0,95V ~ 1,26V
Samlet RAM Bits	1966080
Leverandørenhedspakke	900-FPBGA (31x31)
Serie	SC
Pakke/etui	900-BBGA
Pakke	Bakke
Driftstemperatur	0°C ~ 85°C (TJ)
Antal logiske elementer/celler	25.000
Antal LAB'er/CLB'er	6250
Antal I/O	378
Monteringstype	Overflademontering
Basisproduktnummer	LFSC3GA25
RoHS-status	RoHS ikke-kompatibel
Moisture Sensitivity Level (MSL)	3 (168 timer)
REACH-status	REACH upåvirket
ECCN	3A991D
HTSUS	8542.39.0001

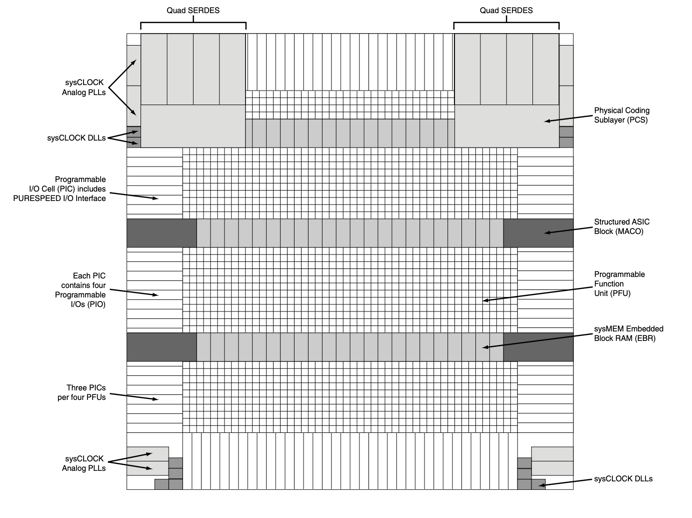

Forenklet blokdiagram af LFSC3GA25E-7F900C

Grid-baseret intern layout af LFSC3GA25E-7F900C FPGA, der viser arrangementet af programmerbar logik, hukommelsesblokke, urressourcer og højhastighedsgrænsefladestrukturer.Programmerbare funktionsenheder danner det centrale logiske stof, hvor konfigurerbare digitale kredsløb er implementeret.Distribuerede sysMEM-indlejrede blok RAM-sektioner giver intern datalagring og buffering i det logiske array.Programmerbare I O-celler placeret langs enhedens kanter forbinder intern logik med eksterne ben, hvor hver programmerbare I O-klynge indeholder flere programmerbare I O-forbindelser.Quad SERDES-blokke og fysiske kodende underlagsgrænseflader vises nær de øverste regioner for at understøtte seriel højhastighedskommunikation.Strukturerede ASIC-blokke mærket MACO er integreret i den logiske struktur for at understøtte specialiserede behandlingsstrukturer.Urstyringsressourcer mærket sysCLOCK analoge PLL'er og sysCLOCK DLL'er er placeret ved kanten af ​​layoutet for at generere og distribuere timingsignaler på tværs af den programmerbare arkitektur.

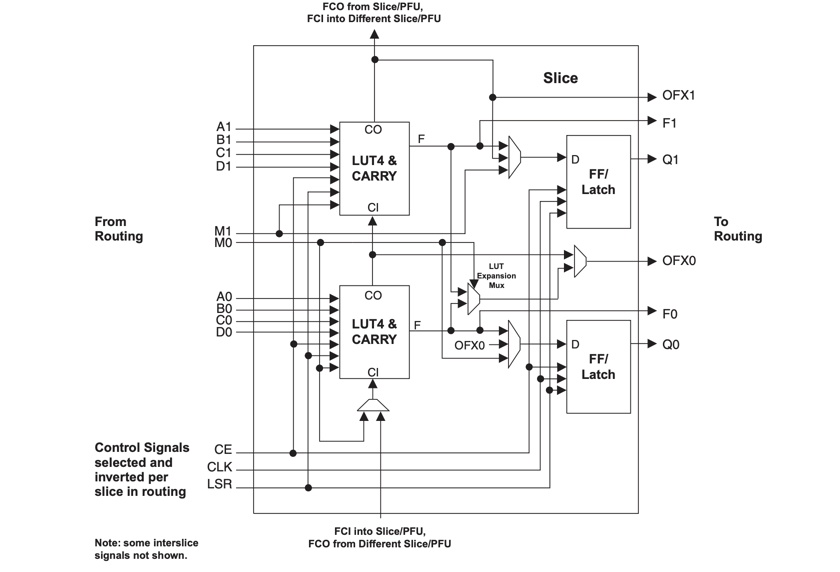

Skivediagram af LFSC3GA25E-7F900C

Intern struktur af et logisk udsnit, der bruges i den programmerbare funktionsenhed på LFSC3GA25E-7F900C FPGA.To LUT4-blokke udfører logiske kombinationsoperationer ved hjælp af fire indgangssignaler mærket A, B, C og D. Integreret bærelogik understøtter aritmetiske operationer ved at forbinde bære-indgangs- og bæreudgangssignaler mellem tilstødende skiver.Flip flop- eller låseelementer gemmer udgangsdata fra det logiske trin, hvilket producerer registrerede udgange mærket Q0 og Q1.Styreindgange såsom ur, uraktivering og sæt- eller nulstillingssignaler regulerer sekventiel drift af lagerelementerne.Routingforbindelser på venstre og højre kant forbinder skiven med det omgivende programmerbare sammenkoblingsnetværk, hvilket tillader signaler at komme ind fra routingressourcer og returnere behandlede output tilbage til routingstrukturen.

Anvendelser af LFSC3GA25E-7F900C

Industrielle kontrolsystemer

Programmerbare logiske ressourcer giver enheden mulighed for at styre timingsekvenser, signalrouting og digitale kontrolopgaver i automatiseret udstyr.Den kan koordinere flere sensorer og aktuatorer og samtidig opretholde en stabil digital behandling i styresystemet.

Datakommunikationsinfrastruktur

Kommunikationsudstyr kræver ofte fleksibel digital behandling til datahåndtering og grænsefladekontrol.Enheden kan behandle indgående datastrømme, organisere routinglogik og understøtte kommunikationslinks inden for netværkshardware.

Indlejrede computerplatforme

Indlejrede systemer bruger programmerbar logik til at styre dataflowet mellem processorer, hukommelse og interfaceenheder.Enheden kan implementere brugerdefinerede digitale stier, der tilpasser systemets adfærd til specifikke applikationskrav.

Højhastigheds dataopsamlingssystemer

Målesystemer indsamler ofte signaler fra flere kilder på samme tid.Den programmerbare logiske struktur kan organisere indkommende digitale signaler, justere timing og forberede dataene til yderligere behandling eller overførsel.

Hardware til signalbehandling

Enheden kan implementere konfigurerbare aritmetiske og logiske operationer, der understøtter signalbehandlingsfunktioner.Digitale filtre, kontrolsløjfer og datatransformationsopgaver kan implementeres direkte i den programmerbare logikstruktur.

LFSC3GA25E-7F900C Fordele og ulemper

Fordele

• Stor programmerbar logikkapacitet understøtter komplekse digitale funktioner

• Højt antal ind- og udgangsforbindelser muliggør fleksibel systemintegration

• Indlejrede hukommelsesblokke giver intern datalagring og buffering

• Rekonfigurerbar logikstruktur gør det muligt at opdatere hardwarefunktioner gennem designændringer

• Flere I O-banker tillader forskellige signalstandarder inden for én enhed

Ulemper

• Designproces kræver specialiserede udviklingsværktøjer og konfigurationsarbejdsgange

• Enhedens kompleksitet kan øge systemdesigntiden under udvikling

• Stor pakkestørrelse kræver omhyggeligt printkortlayout

• Strømstyring skal overvejes, når mange logiske ressourcer er aktive

LFSC3GA25E-7F900C Alternativer

Varenummer	Producent	Nøglefunktioner	Brug Case/Noter
LFSC3GA25E-7FFN1020C	Lattice Semiconductor Corporation	FPGA-enhed fra SC-familien, der tilbyder omkring 25.000 logiske elementer, indlejrede hukommelsesressourcer og et stort antal programmerbare I/O-ben.Den bruger en fin pitch BGA-pakke, der understøtter tætte kredsløbslayouts og komplekse digitale designs.	Anvendes i indlejrede kontrolsystemer, kommunikationsgrænseflader og industriel elektronik, hvor programmerbar hardware og høj I/O-forbindelse er nødvendig.
LFSC3GA25E-7FFA1020C	Lattice Semiconductor Corporation	Programmerbar FPGA med lignende logiske ressourcer i LFSC3GA25E-serien.Giver konfigurerbare logiske blokke, indlejret hukommelse og fleksibel digital routing, der giver designere mulighed for at implementere brugerdefinerede digitale kredsløb.	Velegnet til digital signalbehandling, grænsefladebro og programmerbar hardwarestyring i indlejret elektronik og kommunikationssystemer.
LFSC3GA25E-6FN900C	Lattice Semiconductor Corporation	FPGA-enhed med omkring 25K logiske elementer og integrerede hukommelsesblokke designet til programmerbar digital hardware.Pakken indeholder mange I/O-forbindelser, der understøtter kompleks systemintegration.	Bruges ofte i industrielle kontrolsystemer, indlejrede computerplatforme og netværksudstyr, der kræver fleksibel hardwarekonfiguration.

Om Lattice Semiconductor

Lattice Semiconductor er et halvlederfirma grundlagt i 1983 og har hovedkontor i Hillsboro Oregon i USA.Virksomheden udvikler programmerbare logiske enheder og relaterede teknologier, der bruges i computere, kommunikation, industrielle systemer og forbrugerelektronik.Dens produktlinjer omfatter feltprogrammerbare gate-arrays, programmerbare logiske enheder og interfaceløsninger designet til at understøtte fleksibelt digitalt systemdesign.Gitterenheder er meget udbredt i indlejrede systemer, hvor programmerbare hardwarefunktioner hjælper med at styre databehandling, styrelogik og signalruting inden for kompakte elektroniske platforme.

Konklusion

LFSC3GA25E-7F900C FPGA kombinerer programmerbar logik, indlejret hukommelse og fleksible input-outputforbindelser i en enkelt enhed.Ved at forstå dens arkitektur kan du se, hvordan digitale logiske funktioner er organiseret, og hvordan signaler bevæger sig på tværs af det programmerbare stof.Funktioner såsom konfigurerbare logiske elementer, routing-netværk og clock management-blokke gør det muligt for enheden at understøtte mange systemdesigns.Dens struktur gør den velegnet til databehandling, kontrollogik og kommunikationshardware.Når du udforsker diagrammerne og specifikationerne, får du et klarere billede af, hvordan programmerbar hardware understøtter tilpasningsdygtige elektroniske systemer.

Datablad PDF

LFSC3GA25E-7F900C Datablad:

LFSC3GA25E-7F900C.pdf
