Forståelse af LPC84x Startup Power Issues og den komplette Power-Up Sequence

LPC84x mikrocontrollere er meget udbredt i indlejrede systemer, fordi de kombinerer processorkraft, hukommelse og periferiudstyr i en kompakt enhed.For at sikre pålidelig drift skal du forstå, hvordan mikrocontrolleren starter op, og hvordan strømforhold påvirker dens adfærd.Denne artikel forklarer nøglefunktionerne og arkitekturen for LPC84x mikrocontrollere sammen med deres strømforsyningskrav, nulstillingsmekanismer og opstartssekvens.Den diskuterer også almindelige startstrømproblemer og praktiske måder, du kan fejlfinde dem på.

Katalog

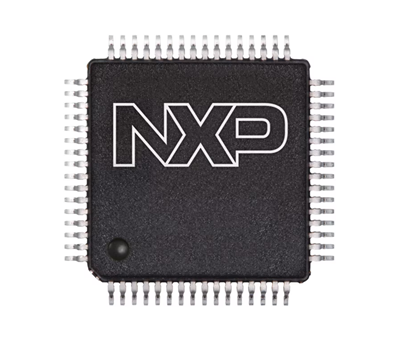

Figur 1. LPC84x mikrocontroller

Oversigt over LPC84x Startup Power Issues

LPC84x mikrocontrollere er meget udbredt i indlejrede systemer, fordi de kombinerer behandlingskapacitet, hukommelse og periferiudstyr i en kompakt og energieffektiv enhed.Pålidelig drift afhænger dog i høj grad af en stabil og velkontrolleret opstartsproces.Under opstart kan problemer såsom ustabil forsyningsspænding, forkert spændingsrampehastighed eller inkonsistente nulstillingsbetingelser påvirke, hvordan mikrocontrolleren initialiseres.Disse forhold kan forhindre enheden i at nå normal drift eller forsinke systemstart.

Funktioner af LPC84x mikrocontrollere

1. ARM Cortex-M0+ Core

LPC84x-serien er bygget op omkring ARM Cortex-M0+ processoren, som er optimeret til lavt strømforbrug og effektiv ydeevne.Denne 32-bit kerne understøtter hurtig afbrydelseshåndtering og deterministisk udførelse, hvilket gør den velegnet til indlejrede applikationer.Dens enkle arkitektur gør det muligt at bygge kompakt firmware og samtidig bevare pålidelige behandlingsegenskaber.Kernen understøtter også standard ARM-udviklingsværktøjer til lettere programmering og fejlfinding.

2. Indbygget Flash-hukommelse

Disse mikrocontrollere inkluderer on-chip flash-hukommelse, der bruges til at gemme programkode og firmware.Den interne flash giver typisk tilstrækkelig plads til indlejrede applikationer uden at kræve eksterne hukommelsesenheder.Integreret flash giver hurtigere adgang til instruktioner og forbedrer den samlede systemeffektivitet.Det forenkler også hardwaredesign, fordi mikrocontrolleren kan fungere uafhængigt efter programmering.

3. SRAM-hukommelse

LPC84x-familien integrerer intern SRAM til runtime-datalagring og stakoperationer.Denne hukommelse giver hurtig adgang til variabler, buffere og midlertidige behandlingsdata.Hurtig SRAM forbedrer udførelseshastigheden, fordi CPU'en kan få adgang til data uden at vente på ekstern hukommelse.Det understøtter også multitasking-operationer i indlejrede applikationer.

4. Fleksible seriel kommunikationsgrænseflader

Flere kommunikationsudstyr er tilgængelige til tilslutning af eksterne enheder og moduler.Disse omfatter UART-grænseflader til seriel kommunikation, SPI-grænseflader til højhastigheds perifer kommunikation og I²C-grænseflader til sensor- og kontrolnetværk.Disse indbyggede kommunikationsblokke forenkler hardwareintegration i indlejrede designs.Den kan bruges til at forbinde skærme, sensorer, hukommelsesenheder og andre digitale komponenter.

5. Analog perifer support

LPC84x-mikrocontrollerne inkluderer integrerede analoge funktioner såsom en 12-bit Analog-to-Digital Converter (ADC).Dette gør det muligt for enheden at måle analoge signaler fra sensorer eller eksterne kredsløb.Nogle varianter inkluderer også Digital-to-Analog Converter (DAC) funktionalitet til generering af analoge udgange.Disse egenskaber gør det muligt for mikrocontrolleren at interface direkte med signaler.

6. Fleksibel I/O-konfiguration

General-purpose input/output (GPIO) ben gør det muligt for mikrocontrolleren at interagere med eksterne hardwarekomponenter.LPC84x inkluderer fleksible pin-konfigurationsfunktioner, der gør det muligt at tildele flere funktioner til en enkelt pin.Denne fleksibilitet hjælper med at optimere PCB-layouts og maksimere tilgængelige perifere enheder.GPIO-ben kan konfigureres til digital input, output eller alternative perifere funktioner.

7. Lavenergidriftstilstande

Laveffekttilstande er inkluderet for at reducere energiforbruget i batteridrevne applikationer.Disse tilstande gør det muligt for mikrocontrolleren at deaktivere ubrugte perifere enheder eller reducere systemets clockfrekvens i inaktive perioder.Strømstyringsfunktioner hjælper med at forlænge batterilevetiden i bærbare enheder.Systemet kan hurtigt vende tilbage til aktiv drift efter behov.

8. Integreret timer og kontrolmoduler

Forskellige timermoduler er integreret for at understøtte tidsmåling, signalgenerering og hændelseskontrol.Disse inkluderer multi-rate timere, tilstandskonfigurerbare timere og watchdog-timere.Timere muliggør præcis timingkontrol i indlejrede systemer såsom motorstyring, kommunikationstiming eller periodisk opgaveplanlægning.Disse moduler forbedrer systemets pålidelighed og ydeevne.

LPC84x blokdiagram oversigt

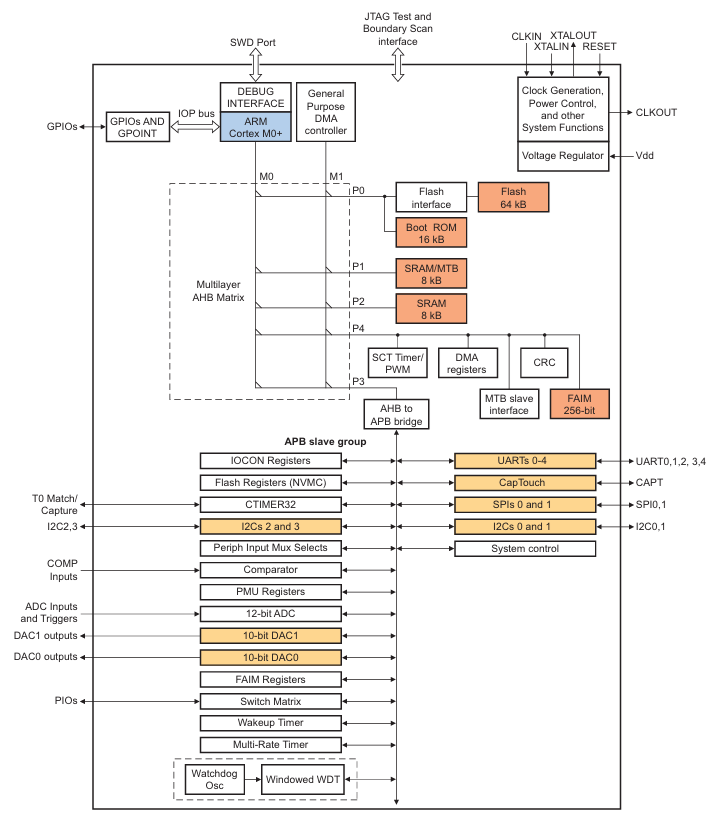

Figur 2. LPC84x mikrocontrollerblokdiagram

LPC84x-arkitekturen integrerer flere funktionelle blokke, der arbejder sammen for at udføre indlejrede behandlingsopgaver.I midten af ​​systemet er ARM Cortex-M0+ CPU, som udfører programinstruktioner gemt i intern flashhukommelse, mens den tilgår data fra SRAM.En flerlags AHB-busmatrix forbinder processoren med hukommelsesmoduler og perifere grænseflader, hvilket muliggør effektiv kommunikation mellem interne komponenter.Urgenerering og strømstyring blokerer kontrolsystemets timing og sikrer stabil enhedsdrift på tværs af forskellige ydeevnetilstande.Debug-grænseflader såsom SWD gør det muligt at programmere og teste firmware under udvikling.Forskellige perifere enheder, herunder timere, kommunikationsmoduler og analoge grænseflader, er forbundet gennem det interne bussystem for at give ekstern enhedsinteraktion.Tilsammen danner disse blokke en kompakt mikrocontroller-arkitektur designet til effektiv indlejret kontrol.

Krav til LPC84x strømforsyning

Parameter	Symbol	Typisk / rækkevidde
Forsyningsspænding	VDD	1,8 V – 3,6 V
Analog forsyningsspænding	VDDA	1,8 V – 3,6 V
Driftsspænding (typisk)	VDD	3,3 V
Tændspændingstærskel	VPOR	~1,5 V (typisk)
Brun-ud spændingsniveau	VBOR	Konfigurerbar (~1,7-2,7 V)
Aktiv tilstand Aktuel	IDD	Enhedsafhængig
Dyb-søvnstrøm	IDD(DS)	Meget lavt (µA-område)
Maksimal GPIO-spænding	VIO	Op til VDD
Driftstemperaturområde	TA	−40°C til +105°C
Anbefalet afkoblingskondensator	—	0,1 µF nær hver VDD-ben

LPC84x Nulstil kilder og opstartsadfærd

Power-On Reset (POR)

Power-On Reset (POR) er en intern nulstillingsmekanisme, der aktiveres automatisk, når der først tilsluttes strøm til LPC84x-mikrocontrolleren.Dens hovedformål er at holde systemet i en nulstillingstilstand, indtil forsyningsspændingen når et sikkert driftsniveau.Når enheden tændes, overvåger POR-kredsløbet forsyningsspændingen og forhindrer CPU'en i at udføre instruktioner for tidligt.Når spændingen bliver stabil, frigives nulstillingstilstanden, og processoren begynder at udføre kode fra intern flashhukommelse.Dette sikrer, at mikrocontrolleren altid starter i en forudsigelig tilstand, efter at der er tilsluttet strøm.I den interne arkitektur interagerer nulstillingssystemet med ur- og strømstyringsblokkene, før normal drift begynder.Denne mekanisme danner grundlaget for LPC84x-startprocessen.

Brown-Out Reset (BOR)

Brown-Out Reset (BOR) er en beskyttelsesmekanisme, der nulstiller LPC84x-mikrocontrolleren, når forsyningsspændingen falder under en sikker driftstærskel.Dens formål er at forhindre CPU'en i at fungere under ustabile spændingsforhold, der kan forårsage uforudsigelig adfærd.Når spændingen falder under det konfigurerede niveau, udløser BOR-kredsløbet en systemnulstilling for at beskytte hukommelse og perifere tilstande.Efter at forsyningsspændingen vender tilbage til et stabilt niveau, genstarter enheden normalt.Denne funktion hjælper med at opretholde pålidelig drift i systemer, hvor strømudsving kan forekomme.I den interne arkitektur arbejder spændingsovervågningskredsløb sammen med strømstyringsblokken for at detektere lavspændingsforhold.Som et resultat kan mikrocontrolleren komme sig sikkert fra midlertidige spændingsfald.

Ekstern nulstillingsstift (NULSTIL)

Den eksterne RESET-pin giver en hardwaremetode til nulstilling af LPC84x-mikrocontrolleren uden for chippen.Det tillader eksterne enheder eller kontrolsignaler at tvinge mikrocontrolleren til en nulstillingstilstand, når det er nødvendigt.Når RESET-signalet bliver aktivt, stopper processoren med at udføre instruktioner og vender tilbage til den oprindelige opstartstilstand.Dette sikrer, at systemet kan genstarte rent under visse operationelle hændelser.Efter nulstillingssignalet er frigivet, udfører enheden sin interne initialiseringsproces, før den kører firmware igen.Ekstern nulstillingskontrol bruges ofte under programmering, fejlfinding eller systemovervågning.Inden for den interne systemstruktur forbinder denne nulstillingssti direkte til den centrale nulstillingscontroller.

Nulstil vagthund

En watchdog-nulstilling sker, når watchdog-timeren registrerer, at systemsoftwaren ikke længere fungerer korrekt.Watchdog-timeren overvåger løbende programafviklingen ved at kræve periodiske opdateringer fra den kørende firmware.Hvis softwaren ikke kan opdatere timeren inden for den forventede periode, udløber timeren og udløser en systemnulstilling.Denne mekanisme beskytter systemet mod softwarenedbrud, uendelige sløjfer eller uventede firmwarefejl.Efter nulstillingen er sket, genstarter mikrocontrolleren og begynder at køre programmet igen.I den interne arkitektur fungerer watchdog-timeren sammen med systemkontrollogik og timere.Dens formål er at forbedre den overordnede systempålidelighed og opretholde kontinuerlig drift i indlejrede systemer.

LPC84x Power-Up Sequence

1. Strømforsyningsstabilisering

Når spænding først påføres enheden, kræver de interne kredsløb en kort periode for forsyningsspændingen at stabilisere sig.I løbet af denne fase etablerer de interne regulatorer og strømstyringsblokke korrekte spændingsniveauer for CPU'en og periferiudstyr.Mikrocontrolleren forbliver inaktiv, mens denne stabilisering finder sted.Dette forhindrer upålidelig adfærd under den tidlige opstartsfase.Stabil spænding sikrer, at interne logiske kredsløb kan fungere korrekt.

2. Aktivering af nulstilling ved start

Når forsyningen begynder at stabilisere sig, holder Power-On Reset-kredsløbet processoren i en nulstillingstilstand.Denne nulstilling forhindrer CPU'en i at udføre instruktioner, indtil spændingen når et sikkert niveau.Reset-controlleren overvåger forsyningsspændingen kontinuerligt i denne fase.Først når spændingen overstiger den krævede tærskel, begynder nulstillingen at udløses.Dette garanterer, at mikrocontrolleren starter med en ren systemtilstand.

3. Initialisering af internt ur

Når nulstillingsbetingelserne er ryddet, initialiserer mikrocontrolleren sit interne ursystem.Urgeneratoren starter den interne oscillator, som giver timing til CPU og perifere operationer.Dette ur bliver den vigtigste timingreference for systemudførelse.Processoren kan ikke køre instruktioner uden en stabil urkilde.Derfor er urinitialisering et vigtigt trin i systemstart.

4. Hukommelsesinitialisering

I det næste trin forbereder processoren interne hukommelsesstrukturer, der bruges af programmet.Flash-hukommelse giver firmware-instruktionerne, mens SRAM gemmer runtime-data.Systemet forbereder også vektortabellen, der bruges til afbrydelseshåndtering.Denne hukommelsesopsætning gør det muligt for processoren at lokalisere programmets indgangspunkt korrekt.Korrekt hukommelsesinitialisering sikrer en jævn firmwareudførelse.

5. Perifer initialisering

Efter hukommelsesforberedelse aktiverer systemet vigtige interne ydre enheder.Disse perifere enheder kan omfatte timere, kommunikationsmoduler og kontrolregistre, der kræves af firmwaren.Nogle eksterne enheder forbliver deaktiverede, indtil applikationssoftwaren aktiverer dem.Initialiseringsfasen sikrer, at det grundlæggende systemmiljø er klar.Dette trin forbereder enheden til applikationsudførelse.

6. Firmwarekørsel begynder

Når alle interne initialiseringstrin er gennemført, begynder processoren at udføre firmwaren, der er gemt i flashhukommelsen.Udførelsen starter typisk fra nulstillingsvektoren defineret i programkoden.Fra dette tidspunkt styrer den indlejrede applikation systemdriften.Firmwaren konfigurerer ydre enheder, behandler inputsignaler og udfører systemopgaver.Dette markerer overgangen fra hardwarestart til programkørsel.

Almindelige LPC84x-startstrømproblemer

• Langsom spændingsrampe under opstart

Hvis forsyningsspændingen stiger for langsomt, kan de interne nulstillingskredsløb opføre sig uforudsigeligt.En langsom rampehastighed kan forsinke korrekt frigivelse af nulstilling og påvirke enhedens initialisering.I nogle systemer kan CPU'en forsøge at starte, før spændingen er helt stabil.Dette kan resultere i inkonsekvent opstartsadfærd.

• Strømforsyningsstøj eller ustabilitet

Elektrisk støj på strømforsyningsledningen kan forstyrre stabil opstart af mikrocontroller.Støj kan forårsage midlertidige spændingsfald, der udløser utilsigtede nulstillinger.Disse udsving kan påvirke interne ur og logiske kredsløb.Som følge heraf kan mikrocontrolleren genstarte gentagne gange.

• Utilstrækkelige afkoblingskondensatorer

Dårlig afkobling nær mikrocontrollerens strømben kan forårsage ustabil spænding under opstart.Hurtige strømændringer inde i chippen kræver nærliggende kondensatorer for at stabilisere forsyningen.Uden korrekt afkobling kan der forekomme spændingsspidser.Denne ustabilitet kan påvirke systeminitialisering.

• Spændingsfald under opstart

Hvis strømforsyningen ikke kan levere tilstrækkelig strøm ved opstart, kan spændingen falde kortvarigt.Denne situation kan udløse brown-out nulstillingsbetingelser.Sådanne fald kan forekomme, når andre komponenter i systemet starter samtidigt.Disse midlertidige dips kan afbryde opstartsprocessen.

•Nulstil signalustabilitet

Eksterne nulstillingssignaler, der svinger under opstart, kan forårsage gentagne nulstillinger.Hvis nulstillingssignalet ikke forbliver stabilt, vil mikrocontrolleren muligvis aldrig fuldføre sin initialisering.Dette kan forhindre firmware i at køre normalt.Stabile nulstillingsbetingelser er nødvendige for pålidelig opstart.

• Ukorrekt urkildetilgængelighed

Hvis systemet er afhængigt af en ekstern urkilde, der ikke starter korrekt, kan CPU'en muligvis ikke køre korrekt.Uden et stabilt clocksignal kan instruktionsudførelsen ikke begynde.Dette kan resultere i, at systemet ikke reagerer.Urets stabilitet er vigtig for normal opstart af mikrocontroller.

Fejlfinding af LPC84x opstartsproblemer

• Bekræft forsyningsspændingsstabiliteten

Det første fejlfindingstrin er at måle mikrocontrollerens forsyningsspænding ved hjælp af et oscilloskop eller multimeter.Spændingen skal forblive inden for det anbefalede driftsområde under opstart.Eventuelle pludselige fald eller spidser kan indikere ustabilitet i strømforsyningen.Observation af spændingsbølgeformen under opstart kan afsløre skjulte problemer.Stabil spænding er vigtig for pålidelig initialisering af mikrocontroller.

• Tjek Nulstil signaltiming

Nulstillingssignalet skal forblive stabilt og korrekt synkroniseret med opstartsprocessen.Mange overvåger ofte nulstillingsstiften for at bekræfte, at den opfører sig som forventet under opstart.Et ustabilt eller støjende nulstillingssignal kan genstarte systemet gentagne gange.Bekræftelse af nulstillingstiming sikrer, at initialisering først sker, efter at strømmen bliver stabil.Korrekt nulstillingsadfærd understøtter korrekt systemstart.

• Efterse strømforsyningens filtrering

Strømfiltreringskomponenter såsom afkoblingskondensatorer bør undersøges omhyggeligt.Disse kondensatorer hjælper med at opretholde en stabil spænding under hurtige strømændringer.Dårlig placering eller utilstrækkelig kapacitans kan tillade, at spændingsstøj påvirker mikrocontrolleren.At sikre korrekt filtrering forbedrer opstartssikkerheden.Hardwareinspektion kan ofte afsløre manglende eller forkert placerede kondensatorer.

• Bekræft urkildedrift

Systemuret skal starte korrekt, for at processoren kan udføre instruktioner.Kontroller oscillatorsignaler for at bekræfte korrekt funktion.Hvis urkilden ikke starter, kan CPU'en ikke køre firmware.Overvågning af ursignalet hjælper med at bestemme, om tidskredsløb fungerer korrekt.Pålidelig urdrift er påkrævet for normal opstart.

• Undersøg firmwareinitialiseringskoden

Startkode inde i firmwaren kan påvirke systemets initialiseringsadfærd.Gennemgå rutinerne for nulstillingshåndtering og systeminitialisering.Forkert konfiguration af systemregistre eller periferiudstyr kan forsinke normal drift.Bekræftelse af startkoden sikrer, at firmware initialiserer hardware korrekt.Softwareinspektion supplerer hardwarefejlfinding.

• Observer opstartsadfærd med fejlretningsværktøjer

Debug-grænseflader såsom SWD gør det muligt at overvåge processoraktivitet under opstart.Brug fejlfindingsværktøjer til at kontrollere, om CPU'en når programmets hovedindgangspunkt.Knækpunkter og fejlfindingslogfiler hjælper med at afsløre, hvor initialiseringen stopper.Denne metode giver værdifuld indsigt i systemets adfærd under tidlige opstartsfaser.

Konklusion

Pålidelig opstart af en LPC84x mikrocontroller afhænger af stabil effekt, korrekt nulstillingsadfærd og et korrekt fungerende ursystem.Vigtige opstartstrin omfatter strømstabilisering, nulstillingsfrigivelse, uropsætning, hukommelsesforberedelse og firmwarekørsel.Problemer som spændingsfald, støj, dårlig afkobling eller ustabile nulstillingssignaler kan afbryde denne proces.Omhyggeligt strømdesign og systematisk fejlfinding er med til at sikre ensartet opstart og stabil systemdrift.
