Forståelse af reaktiv kraft: Hvordan det virker, og hvorfor det betyder noget

Reaktiv effekt er en vigtig del af AC elektriske systemer, fordi den understøtter de elektriske og magnetiske felter, som mange enheder skal bruge for at fungere.Denne artikel forklarer, hvad reaktiv effekt er, hvordan det virker i AC-kredsløb, og hvordan det beregnes ved hjælp af spænding, strøm og effektfaktor.Den undersøger også, hvordan reaktiv effekt opfører sig i resistive, induktive, kapacitive og ikke-lineære belastninger.Derudover dækker den fordelene ved korrekt reaktiv effektstyring, dens praktiske anvendelser og dens rolle i moderne strømsystemer.

Katalog

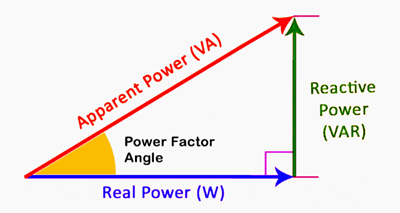

Figur 1. Reaktiv effekttrekant

Hvad er reaktiv effekt?

Reaktiv effekt er den del af elektrisk strøm i et AC-system, der ikke udfører nyttigt arbejde, men er nødvendig for at opretholde elektriske og magnetiske felter.Det eksisterer, fordi spænding og strøm ikke er perfekt afstemt i tid, hvilket skaber en faseforskel mellem dem.Denne faseforskydning får energi til at bevæge sig frem og tilbage mellem kilden og de reaktive komponenter i stedet for at blive forbrugt fuldt ud.Reaktiv effekt er vigtig for drift af udstyr som motorer, transformere og induktive enheder i strømsystemer.Det spiller en nøglerolle i at opretholde spændingsniveauer og sikre stabil systemdrift.Uden reaktiv effekt ville mange AC elektriske systemer ikke fungere korrekt eller effektivt.

Hvordan virker reaktiv effekt i AC-kredsløb?

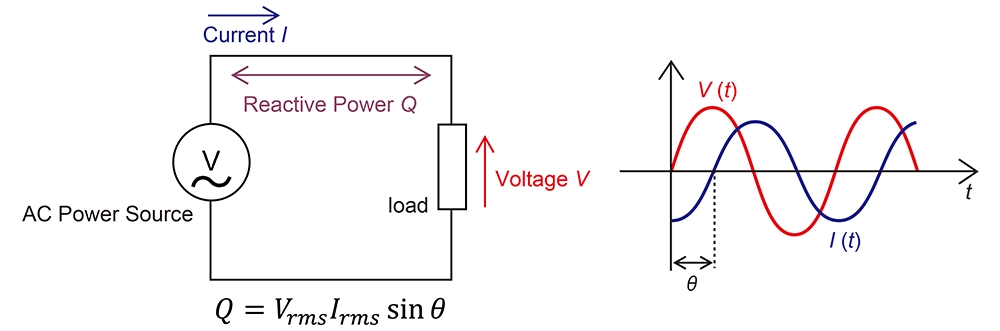

Figur 2. Reaktiv effekt i AC-bølgeformer og kredsløb

Reaktiv effekt i AC-kredsløb opstår, når spænding og strøm ikke når deres spidser på samme tid.Denne faseforskel skaber en situation, hvor energi midlertidigt lagres og derefter returneres til strømkilden i stedet for at blive brugt kontinuerligt.Når vekselstrømmen ændrer retning, bevæger energien sig ind og ud af de elektriske eller magnetiske felter i kredsløbet.Denne kontinuerlige udveksling resulterer i en cyklisk strøm af energi snarere end en envejsoverførsel.

Det skiftende forhold mellem spænding og strøm kan observeres gennem deres bølgeformer, hvor den ene bølgeform fører eller halter efter den anden.Denne tidsforskel er det, der producerer reaktiv effekt i systemet.Selvom denne energi ikke udfører nyttigt arbejde, er den stadig nødvendig for at understøtte driften af ​​mange elektriske enheder.Tilstedeværelsen af ​​denne faseforskydning påvirker direkte, hvordan strøm strømmer i kredsløbet.

Beregning af reaktiv effekt

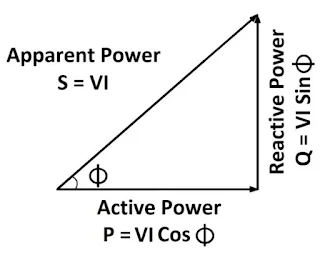

Figur 3. Potenstrekant og ligninger

Først skal du identificere de givne værdier.Start med at nævne, hvad du allerede ved:

• Spænding (V) = 230 V

• Strøm (I) = 10 A

• Effektfaktor (cos φ) = 0,8 (forsinkelse)

Disse værdier definerer kredsløbets driftstilstand.

Beregn derefter den tilsyneladende effekt (S).Tilsyneladende effekt repræsenterer den samlede effekt, der leveres af kilden.

• S = V × I = 230 × 10 = 2300 VA

Dette er det fulde strømbehov, før man adskiller nyttige og ikke-brugelige komponenter.

Beregn derefter den aktive effekt (P).Aktiv kraft er den del, der rent faktisk udfører nyttigt arbejde.

• P = V × I × cos φ = 230 × 10 × 0,8 = 1840 W

Dette fortæller dig, hvor meget strøm der effektivt bruges af belastningen.

Beregn til sidst den reaktive effekt (Q).Reaktiv effekt kommer fra faseforskellen og kan findes ved hjælp af sin φ.

• sin φ = √(1 − 0,8²) = 0,6

• Q = V × I × sin φ = 230 × 10 × 0,6 = 1380 VAR

Dette repræsenterer den effekt, der cirkulerer mellem kilden og belastningen.De endelige resultater viser, at den tilsyneladende effekt (S) er 2300 VA, den aktive effekt (P) er 1840 W, og den reaktive effekt (Q) er 1380 VAR.Disse værdier illustrerer, hvordan den samlede tilførte effekt er opdelt i nyttig effekt, der udfører arbejde, og reaktiv effekt, der understøtter systemet.Denne klare opdeling gør det nemmere at forstå, analysere og styre strømflowet i AC elektriske systemer.

Hvordan interagerer reaktiv effekt med forskellige belastningstyper?

Resistive (ohmiske) belastninger

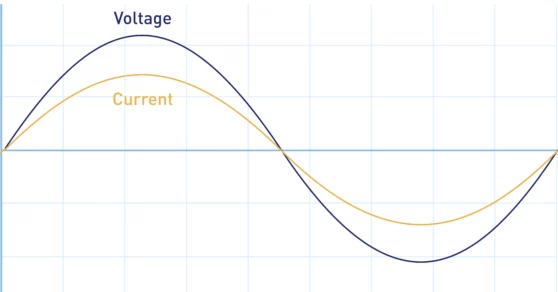

Figur 4. Spænding og strøm i fase

Resistive belastninger er elektriske komponenter, der forbruger energi direkte uden at lagre den i elektriske eller magnetiske felter.I disse belastninger stiger og falder spænding og strøm på samme tid, hvilket betyder, at der ikke er nogen faseforskel mellem dem.Fordi begge bølgeformer er perfekt justeret, bliver al den tilførte strøm omdannet til nyttigt arbejde såsom varme eller lys.Denne justering kan ses i de overlappende bølgeformer, hvor toppe og nulgennemgange matcher nøjagtigt.Som et resultat flyder der ingen energi tilbage til kilden under cyklussen.Denne tilstand betyder, at den reaktive effekt i det væsentlige er nul i rent resistive kredsløb.Almindelige eksempler omfatter varmeapparater og glødelamper, hvor energien er fuldt udnyttet.

Induktive belastninger

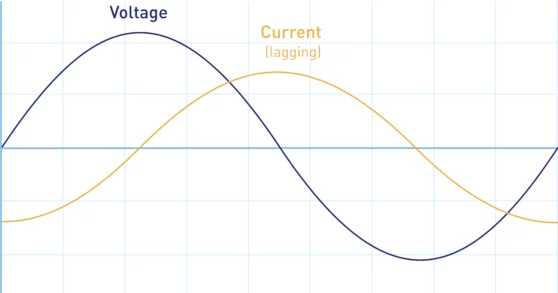

Figur 5. Aktuel forsinkelsesspænding

Induktive belastninger er enheder, der lagrer energi i magnetiske felter, når der strømmer strøm gennem dem.I disse belastninger halter den aktuelle bølgeform bagefter spændingsbølgeformen på grund af arten af ​​magnetisk energilagring.Denne forsinkelse skaber en faseforskel, hvor energi midlertidigt holdes tilbage og derefter returneres til kilden.Adskillelsen mellem spændings- og strømspidserne illustrerer denne efterslæbende adfærd.På grund af denne faseforskydning produceres og flyder reaktiv effekt i systemet.Denne type reaktiv effekt anses for positiv og er almindelig i udstyr som motorer og transformere.Induktive belastninger er meget udbredt i industrielle og strømdistributionssystemer.

Kapacitive belastninger

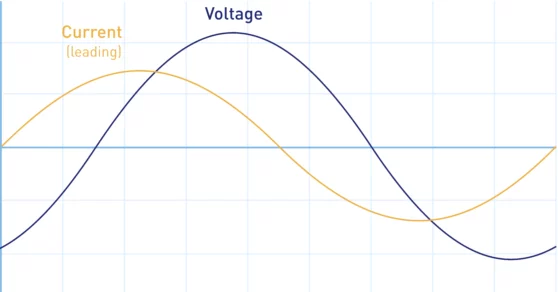

Figur 6. Nuværende ledespænding

Kapacitive belastninger er elektriske komponenter, der lagrer energi i elektriske felter mellem ledende plader.I disse belastninger fører den aktuelle bølgeform spændingsbølgeformen, hvilket betyder, at den når sit højdepunkt, før spændingen gør det.Dette førende forhold skaber en faseforskel modsat den for induktive belastninger.Bølgeformsmønsteret viser strømmen, der går frem for spændingen under hver cyklus.Efterhånden som energi lagres og frigives i det elektriske felt, strømmer reaktiv effekt i systemet.Denne type reaktiv effekt betragtes som negativ.Kapacitive belastninger er almindeligt anvendt i effektfaktorkorrektion og spændingsreguleringsapplikationer.

Ikke-lineære (harmoniske) belastninger

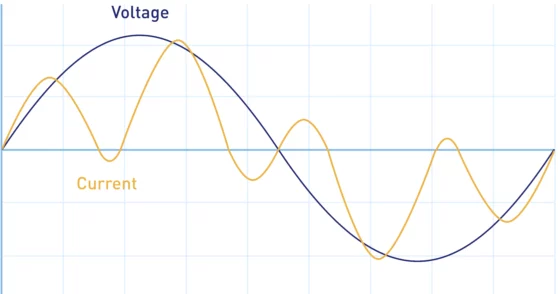

Figur 7. Forvrænget strømbølgeform

Ikke-lineære belastninger er enheder, der trækker strøm på en ikke-sinusformet måde, selv når de forsynes med en sinusformet spænding.Disse belastninger introducerer forvrængninger i den aktuelle bølgeform, hvilket skaber harmoniske komponenter ved flere frekvenser.I stedet for glatte bølgeformer virker strømmen uregelmæssig og ujævn sammenlignet med spændingen.Denne forvrængning påvirker, hvordan reaktiv effekt opfører sig i systemet ved at tilføje kompleksitet ud over simple faseskift.Samspillet mellem harmoniske og forsyningen kan føre til yderligere reaktive effekter.Disse belastninger er almindelige i moderne elektronik såsom computere, LED-drivere og skiftende strømforsyninger.Styring af deres påvirkning er vigtig for at opretholde strømkvaliteten.

Fordele ved korrekt styring af reaktiv energi

• Forbedrer den overordnede energieffektivitet

• Opretholder stabile spændingsniveauer

• Reducerer kraftoverførselstab

• Forlænger udstyrets levetid

• Forhindrer systemoverbelastningsforhold

• Understøtter pålidelig netdrift

Anvendelser af reaktiv effekt

1. Strømtransmissionsnetværk

Reaktiv effekt er vigtig i langdistancetransmissionsledninger for at opretholde spændingsstabilitet.Det hjælper med at forhindre spændingsfald over længere afstande.Værktøjer bruger kompensationsenheder til at regulere reaktiv effektflow.Dette sikrer en effektiv og pålidelig ellevering.

2. Industrielle fremstillingssystemer

Fabrikker er afhængige af reaktiv effekt til drift af motorer og tunge maskiner.Korrekt styring forhindrer ineffektivitet ved store elektriske belastninger.Det hjælper med at opretholde en stabil spænding under høj efterspørgsel.Dette forbedrer produktionssikkerheden og udstyrets ydeevne.

3. Vedvarende energisystemer

Sol- og vindsystemer kræver reaktiv effektstyring til netintegration.Det hjælper med at stabilisere spændingsudsving forårsaget af variabel generering.Invertere bruges til at styre reaktiv effekt.Dette sikrer kompatibilitet med eksisterende elnet.

4. Elektriske understationer

Understationer bruger reaktiv effektkompensation til at kontrollere spændingsniveauer.Enheder som kondensatorer og reaktorer er installeret til regulering.Dette forbedrer systemets effektivitet og reducerer tab.Det understøtter også jævn strømfordeling.

5. Erhvervsbygninger

Store bygninger bruger reaktiv effekt til HVAC-systemer og elevatorer.Korrekt styring forbedrer energieffektiviteten i den daglige drift.Det reducerer unødvendigt strømforbrug.Dette reducerer driftsomkostningerne og forbedrer pålideligheden.

6. Datacentre og IT-infrastruktur

Datacentre kræver stabil strøm til følsomt udstyr.Reaktiv strømstyring hjælper med at opretholde ensartede spændingsniveauer.Det forhindrer forstyrrelser forårsaget af strømudsving.Dette sikrer kontinuerlig og pålidelig drift.

Reaktiv effekt vs aktiv effekt vs tilsyneladende kraft

Aspekt	Aktiv effekt (W)	Reaktiv effekt (VAR)	Tilsyneladende magt (VA)
Definition	Nyttig kraft der udfører arbejde	Power det svinger mellem kilde og belastning	I alt leveret magt
Funktion	Producerer output som varme eller bevægelse	Understøtter elektriske/magnetiske felter	Repræsenterer total efterspørgsel
Rolle	Forbrugt energi	Opbevares og returneret energi	Kombineret effekt
Enhed	Watt (W)	Volt-Amp Reaktiv (VAR)	Volt-Ampere (VA)
Energiforbrug	Fuldt udnyttet	Ikke forbrugt	Delvist udnyttet
Retning	Envejs flow	Frem og tilbage flow	Kombineret flow
Systempåvirkning	Driver belastninger	Vedligeholder operation	Bestemmer kapacitet
Afhængighed	Belastningsefterspørgsel	Faseskift	Både P og Q
Måling	Strømmåler	VAR måler	Tilsyneladende måler
Bidrag	Reelt output	Support funktion	I alt krav
Effektivitet	Påvirker direkte effektivitet	Indirekte effekt	Angiver system belastning
Tilstedeværelse	Altid med arbejdssystemer	Eksisterer med faseforskel	Altid til stede
Kontrol	Belastningsbaseret	Kompensation enheder	Systemdesign
Ansøgning	Hvidevarer, maskiner	Motorer, transformere	Alle AC systemer
Forhold	Komponent af total effekt	Komponent af total effekt	Kombination af begge dele

Reaktiv effektkontrol i moderne strømsystemer

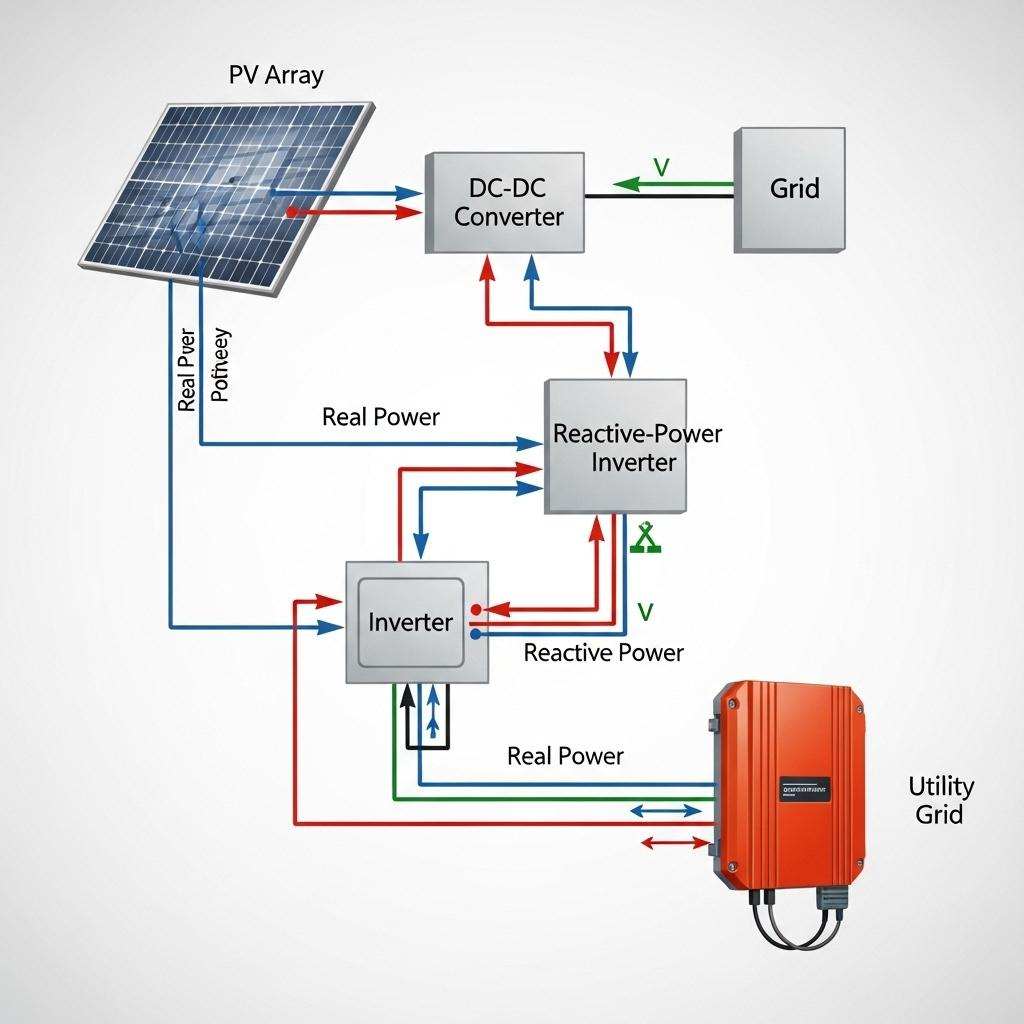

Figur 8. Reaktiv effektstyring ved hjælp af en smart inverter

Reaktiv effekt i moderne strømsystemer styres aktivt gennem strømelektroniske enheder, der regulerer energiflowet mellem produktionskilder og nettet.I vedvarende-baserede systemer genererer fotovoltaiske arrays reel strøm, som behandles gennem omformere og leveres til nettet via invertere.Ved siden af ​​reel kraftoverførsel styres reaktiv effekt uafhængigt for at opretholde stabile spændingsniveauer og forbedre strømkvaliteten.Denne kontrol gør det muligt for systemet at reagere på skiftende belastningsforhold og forhindre spændingsudsving på tværs af netværket.Ved at koordinere flere konverteringstrin sikrer moderne systemer, at både reel og reaktiv effekt leveres effektivt.Denne tilgang understøtter pålidelig drift, især i distribuerede generationsmiljøer.

Som illustreret på figuren spiller den smarte inverter en central rolle ved at justere reaktiv effektudveksling med forsyningsnettet.Den kan injicere eller absorbere reaktiv effekt uden at påvirke den reelle effekt, der genereres af PV-arrayet, hvilket tillader fleksibel spændingsregulering.Samspillet mellem inverteren, DC-DC-konverteren og nettet sikrer kontinuerlig overvågning og respons på systemforholdene.Denne dynamiske kontrol hjælper med at stabilisere nettet under variationer i solgenerering og belastningsbehov.Ved at styre reaktiv effekt i realtid reducerer smarte invertere afhængigheden af ​​traditionelle kompensationsenheder.Dette gør dem gode til at opretholde netstabilitet i moderne, vedvarende integrerede elsystemer.

Konklusion

Reaktiv effekt udfører ikke direkte nyttigt arbejde, men det er godt til at opretholde spænding, understøtte feltbaserede enheder og holde AC-systemer stabile.Dens opførsel afhænger af forholdet mellem spænding og strøm, som også bestemmer, hvordan strøm er opdelt i aktive, reaktive og tilsyneladende komponenter.Forskellige belastningstyper påvirker reaktiv effekt på forskellige måder, hvilket gør korrekt analyse og kontrol vigtig for effektivitet, udstyrsbeskyttelse og strømkvalitet.Effektiv reaktiv energistyring understøtter pålidelig drift på tværs af net, industrielle systemer, vedvarende energiinstallationer, understationer, kommercielle bygninger og datacentre.
