Forståelse af 2N7002 N-kanals logiske niveau MOSFET

I denne artikel graver vi ned i verdenen af ​​2N7002, en meget alsidig N-kanals logiske niveau MOSFET.Anerkendt for sin effektivitet og tilpasningsevne er denne halvlederkomponent alvorlig i forskellige elektroniske kredsløb, for det meste i forbedring af energieffektivitet og optimering af ydelsen.Fra sine Swift-switching-kapaciteter til sin kompatibilitet med lavspændingsapplikationer er 2N7002 en favorit til at designe kompakte og pålidelige systemer.Uanset om du driver digitale switches, driver mikrokontrollerbaserede projekter eller aktiverer bæredygtige energiløsninger, gør 2N7002's attributter det til et vigtigt valg for moderne elektronik.Deltag i os, når vi udforsker dens tekniske specifikationer, applikationer og praktiske overvejelser og giver indsigt i, hvordan denne MOSFET understøtter udviklingen af ​​effektive, højtydende enheder.

Katalog

2N7002 MOSFET -oversigt

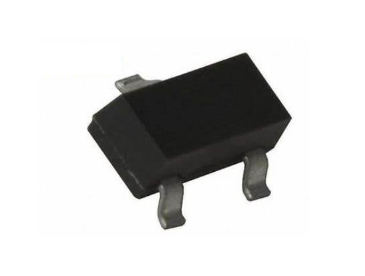

De 2N7002, et N-kanals logikniveau MOSFET, har et specielt sted i verdenen af ​​diskrete halvlederenheder.Denne komponent, der kræves for mange, bruges primært som en switch eller forstærker.Det er udformet af halvledermaterialer og er konstrueret med tre terminaler.Bemærkelsesværdige aspekter af 2N7002 inkluderer dens bemærkelsesværdige lave on-state-modstand og en gate-source-tærskelspænding på cirka 2.1V.Disse egenskaber gør det hovedsageligt passende til kredsløb, der opererer ved 3,3V, forbedrer energieffektiviteten og optimerer skifteydelse.

I modsætning til dens styrker præsenterer dens kompakte SMD-emballage (SOT-23) visse begrænsninger.Det har en moderat lav drænstrøm, der pålideligt leverer op til 200 mA kontinuerligt og imødekommer maksimale strømspidser på op til 1A.For at forhindre potentiel skade er det vigtigt at overholde disse operationelle begrænsninger i praktiske anvendelser.2N7002, der ofte hentes fra producenter som på halvleder, fungerer pålideligt på tværs af et temperaturområde fra -55 ° C til 150 ° C og har en strømafledningshætte på 200 MW.Du kan ofte understrege nødvendigheden af ​​at overholde disse specifikationer for at bevare integriteten af ​​kredsløb og langvarig præstations pålidelighed.

2N7002 Funktioner

Funktion	Beskrivelse
Type	N-kanal Mosfet
On-state modstand	< 5Ω
Kontinuerlig dræningsstrøm (ID)	200 mA
Drain-Source Spænding (VDS)	60V
Gate tærskelspænding (Vgs-th) (min)	1V
Gate tærskelspænding (Vgs-th) (max)	3v
Tænd for tiden	15ns
Sluk for tiden	8ns
Pakketyper	TO-92, SOT23-3L

Anvendelser af 2N7002 MOSFET

2N7002 MOSFET er foretrukket i forskellige elektroniske kredsløb, der er kendt for sin dygtige håndtering af lavstrøm og spændingsafbrydere.Dens arkitektur er især nyttig i DC-DC-konvertere og emobilitetssystemer og fremmer effektiv energiforbrug.For at udnytte sine kapaciteter skal dens del i moderne strømstyringssystemer anerkendes med fokus på dens evne til at minimere on-state-modstand, der bremser magtaffald.

Applikationer i DC-DC-konvertere

I DC-DC-konvertere udmærker 2N7002 sig ved at øge energioverførselseffektiviteten i elektroniske kredsløb.Du kan koncentrere dig om at reducere strømafledning, lettet af MOSFETs lave modstand mod staten, hvilket giver gadgets mulighed for at fungere længere på begrænsede energireserver.Det findes i vid udstrækning i bærbar elektronik, hvor hver strømforsyning bevares batteriets udholdenhed.

Rolle i emobilitetsløsninger

Efterhånden som presset for miljøvenlig transport intensiveres, er 2N7002's pålidelige og effektive karakter gearet til emobilitetsteknologier, såsom elektriske cykler og scootere.Dens rolle i magtstyring sikrer optimal funktion og øger disse køretøjers effektivitet, påvirker ydeevne og tilfredshed.Du kan vedvarende forfine metoder til at integrere sådanne komponenter med forhåbninger om at øge systemets stabilitet, mens du er opmærksom på økologiske påvirkninger.

Pin -konfiguration

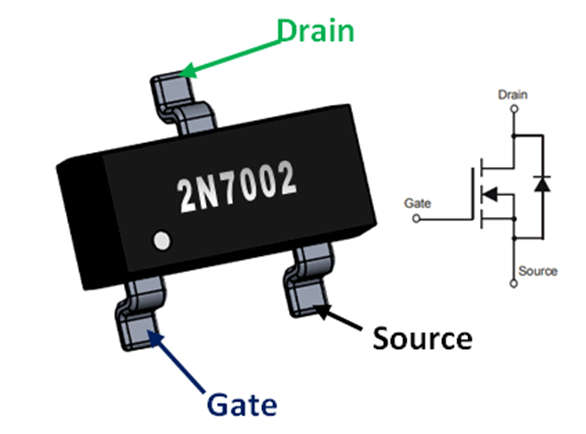

2N7002 -transistoren har tre grundlæggende terminaler: kilde, gate og dræning.Hver af dem har sin forskellige funktion og rolle i at sikre, at transistoren fungerer effektivt.

Alternativer og erstatninger

2N7002 alternativer

• NTR4003

• FDC666

• FDC558

Andre typer N-kanaler Mosfets

• BS170NL

• IRF3205

• 2N7000

• IRF1010E

• RF540N
