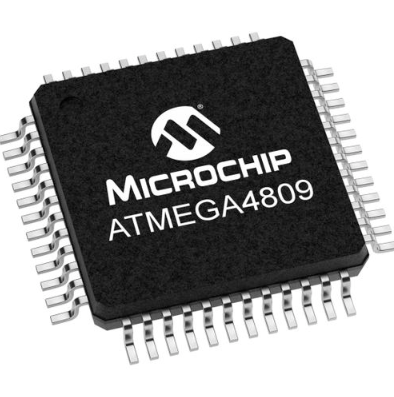

Forståelse af ATMEGA4809 Microcontroller: pinout, datablad og nøglefunktioner

Atmega4809 Microcontroller, en del af Microchips Megaavr® 0-serie, er et kraftfuldt værktøj for dig at søge en balance mellem ydeevne, alsidighed og effektivitet.Denne mikrokontroller, der arbejder med frekvenser op til 20 MHz, integrerer AVR® -processoren med en hardware -multiplikator, hvilket gør den ideel til en lang række applikationer fra forbrugerelektronik til industrielle kontrolsystemer.I denne artikel vil vi udforske ATMEGA4809's pinout, nøglefunktioner og avancerede funktionaliteter, hvilket fremhæver, hvorfor det skiller sig ud som et robust valg til både enkle og komplekse projekter.

Katalog

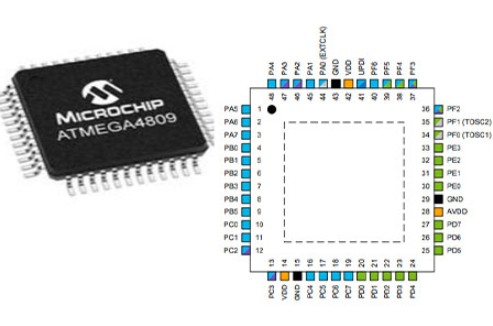

Pinout af Atmega

CAD -model af ATMEGA

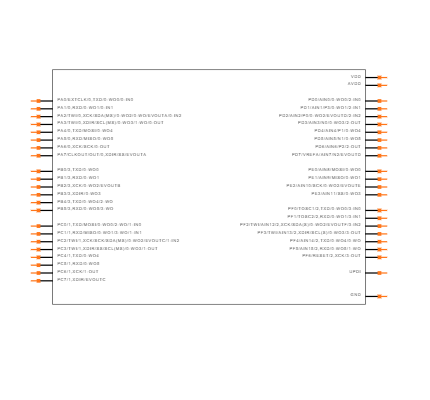

Symbol

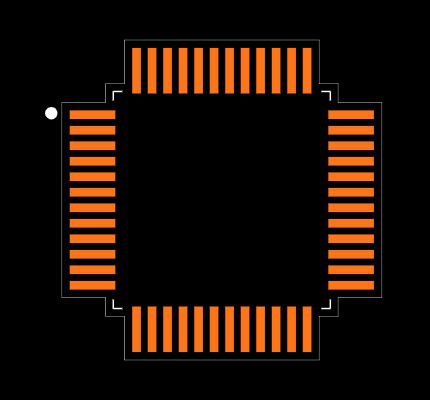

Fodspor

ATMEGA4809 Oversigt

Som et fremtrædende medlem af Megaavr® 0-serien skiller ATMEGA4809 sig ud ved at inkorporere en AVR®-processor med en hardware-multiplikator, der kan fungere ved frekvenser op til 20 MHz.Denne mikrokontroller fås i forskellige konfigurationer med op til 48 kb flashhukommelse, 6 kb SRAM og 256 byte EEPROM inden for 28 til 48-polet pakker.Dens design centrerer sig om en fleksibel, lav effektarkitektur, der integrerer sofistikerede funktioner såsom begivenhedssystemet, søvnvandring, nøjagtige analoge funktionaliteter og avancerede perifere enheder, der afspejler Microchips seneste innovationer.

Arkitektur og ydeevne

• AVR -processor og hardware -multiplikator: Udstyret med en AVR® -processor, der er suppleret med en hardware -multiplikator, leverer ATMEGA4809 bemærkelsesværdig beregningseffektivitet og ydeevne.Kører med hastigheder op til 20 MHz, forbedrer denne duo eksekveringshastighed for komplekse matematiske operationer.Sådanne muligheder gør mikrokontrolleren velegnet til applikationer, der kræver høj præcision og hurtig behandling.Designet appellerer til dem, der stræber efter at skabe en balance mellem strømforbrug og ydeevne, der tilbyder en harmonisk pasform til forskellige tekniske behov.

•Hukommelseskonfigurationer: Med sine fleksible hukommelsesmuligheder giver ATMEGA4809 konfigurationer af op til 48 KB Flash Memory, 6 KB SRAM og 256 Bytes EEPROM.Denne tilpasningsevne henvender sig til en lang række anvendelsesbehov, fra enkle opgaver, der kræver minimal hukommelse til mere komplekse applikationer, der har brug for betydelig opbevaring.Virkelige verdensscenarier viser, at en afbalanceret hukommelsesopsætning markant kan forbedre systemets ydelse og lydhørhed.

Funktioner med lav effekt

• Begivenhedssystem: Begivenhedssystemet for ATMEGA4809 tillader direkte perifer-til-perifer kommunikation, hvilket eliminerer behovet for CPU-intervention.Denne funktion sænker strømforbruget og øger effektiviteten ved at lade opgaver udføres med minimale CPU-vågner.Ved at reducere CPU -belastning forlænger den batterilevetid på bærbare enheder og forbedrer den samlede systemeffektivitet.Denne designfilosofi understreger en blanding af ydeevne og energibesparelse, der resonerer med applikationer, der prioriterer brug af lav energi.

• Sleepwalking -teknologi: Sleepwalking-teknologi gør det muligt for perifere enheder at fungere uafhængigt, mens CPU'en forbliver i en søvntilstand med lav effekt.Denne kapacitet sikrer, at større opgaver udføres med minimal effekttrækning, der optimerer enhedens levetid og operationelle effektivitet.Erfaringer fra forskellige implementeringer fremhæver vigtigheden af ​​sådanne strømbesparende teknikker i applikationer, hvor energieffektivitet er primær.

Analoge kapaciteter

Atmega4809 kan prale af præcis analog funktionalitet med analog-til-digital konvertere (ADC), digital-til-analoge konvertere (DAC) og komparatorer.Disse analoge perifere enheder tilvejebringer nøjagtig analog signalbehandling, der bruges i applikationer, der involverer sensordataindsamling, lydsignalbehandling og andre scenarier, hvor der kræves præcise analoge målinger.Praktiske anvendelser viser ofte, at opretholdelse af høj analog nøjagtighed er grundlæggende for at opnå pålidelig og konsistent systemydelse.

Perifere enheder og udvidelsesevne

ATMEGA4809, der er udstyret med avancerede perifere enheder, understøtter en lang række applikationer.Disse perifere enheder udvider mikrokontrollerens kapaciteter med grænseflader til kommunikationsprotokoller, timere og pulsbredde-modulation (PWM).En sådan omfattende perifert sæt gør det muligt for ATMEGA4809 at tilpasse sig forskellige og komplekse design, hvilket fremmer innovative løsninger gennem dens fleksibilitet og udvidelsesevne.

Detaljerede specifikationer

Her er den tekniske specifikationstabel for mikrochip -teknologien ATMEGA4809-AFR.

Type	Parameter
Fabrik Ledetid	13 Uger
Montering Type	Overflade Mount
Pakke / Sag	48-tqfp Udsat pude
Overflade Mount	JA
Data Konvertere	A/d 16x10b
Antal af I/OS	41
Rom (ord)	24.576
Drift Temperatur	-40 ° C. til 125 ° C Ta
Emballage	Bånd & Reel (TR)
Serie	Megaavr® 0
Del Status	Aktiv
Fugtighed Følsomhedsniveau (MSL)	3 (168 timer)
Antal af opsigelser	48
Hts Kode	8542.31.00.01
Terminal Position	Quad
Terminal Form	Gullwing
Levere Spænding	3v
Terminal Pitch	0,5 mm
Grundlag Delnummer	ATMEGA4809
JESD-30 Kode	S-PQFP-G48
Levere Spændings-max (VSUP)	5,5V
Levere Spændings-min (VSUP)	1,8v
Oscillator Type	Indre
Hastighed	20MHz
VÆDDER Størrelse	6k x 8
Spænding - Supply (VCC/VDD)	1,8v til 5,5V
UPS/UCS/Perifer ICS -type	Mikrokontroller, Risc
Kerne Processor	Avr
Perifere enheder	Brun-out Registrer/nulstilling, POR, PWM, WDT
Ur Frekvens	20MHz
Program Hukommelsestype	BLITZ
Kerne Størrelse	8-bit
Program Hukommelsesstørrelse	48 kb (48k x 8)
Forbindelse	I2c, SPI, UART/USART
Lidt Størrelse	16
Har ADC	JA
DMA Kanaler	INGEN
Pwm Kanaler	INGEN
DAC Kanaler	INGEN
Eeprom Størrelse	256 x 8
On-chip Program ROM -bredde	16
Grænse Scan	INGEN
Format	Fastpunkt
Integreret Cache	INGEN
VÆDDER (ord)	512
Antal af seriel I/OS	4
Antal af timere	5
Antal af eksterne afbrydelser	41
On-chip Data RAM -bredde	16
Længde	7mm
Højde Siddende (max)	1,2 mm
Bredde	7mm
Rohs Status	Rohs3 Kompatibel

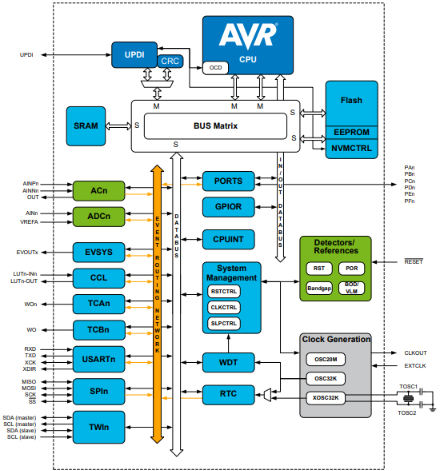

Blokdiagram over atmega4809

ATMEGA4809 Karakteristika

Forbedret hardware multiplikator til hurtige beregninger

ATMEGA4809 kan prale af en højtydende hardware-multiplikator, der fremskynder aritmetiske operationer enormt.Dette er for det meste fordelagtigt til applikationer, der involverer intensiv matematisk behandling, hvilket forbedrer beregningseffektiviteten.Eksempler inkluderer kryptografi, signalbehandling og faktisk dataanalyse, hvor hardware -multiplikatoren kan reducere behandlingstiden markant og optimere systemets ydelse.

Tre søvntilstande til optimeret strømstyring

Mikrokontrolleren understøtter tre søvntilstande.

• Tomgangstilstand: bevarer CPU -aktivitet, mens den reducerer strømmen til perifere enheder, ideel til scenarier, der kræver hurtige responstider.

• Standby -tilstand: Sparker mere energi ved at stoppe CPU'en og opretholde nyttige operationelle tilstande, der passer til applikationer med periodisk aktivitet.

• Power Down-tilstand: Tilbyder maksimale strømbesparelser ved at stoppe alle aktiviteter, der er egnet til batteridrevne enheder med sporadisk brug.

Begivenhedssystem til perifer koordinering uden CPU -byrde

En bemærkelsesværdig attribut er begivenhedssystemet, der gør det muligt for perifere enheder at interagere direkte uden CPU -involvering.Dette reducerer latenstid og styrker den samlede systemreaktionsevne ved aflæsning af perifer koordinering.En sådan mekanisme er uvurderlig i faktiske kontrolsystemer, hvor timing og præcision er aktive.Begivenhedssystemets arkitektur, der ligner direkte hukommelsesadgangsteknikker, minimerer CPU -flaskehalse og forbedrer effektiviteten.

Vagthund timer (WDT) til systemstabilitet

Den integrerede vagthund -timer styrker pålideligheden ved at overvåge og komme sig efter operationelle hikke.WDT fungerer som en fejlsikker mekanisme, der nulstiller mikrokontrolleren ved at detektere ikke-responsivitet, hvorved systemet går ned.Dette lag af pålidelighed bruges for det meste i industrielle kontrolsystemer og forbrugerelektronik, hvilket sikrer forbedret sikkerhed og stabilitet.

Power-On Reset (POR) og Brown-Out Detection (BOD) til konsekvent drift

Til sikker opstart og pålidelig drift inkluderer ATMEGA4809.

• Power-On Reset (POR): Initierer mikrokontrolleren ved strømgendannelse, hvilket sikrer en konsekvent opstartstilstand.

• Brown-out detektion (BOD): Beskytter mod spændingsudsving, der kan kompromittere enhedsstabiliteten, hvilket automatisk nulstiller systemet, når spændingen falder under en fast tærskel.

Enkeltpin-programmering og fejlsøgningsgrænseflade (UPDI) til effektiv udvikling

Den enkelt-pin Unified Program Debug Interface (UPDI) letter udviklings- og fejlfindingsprocesser markant.Denne grænseflade reducerer de fysiske og proceduremæssige kompleksiteter, der generelt er forbundet med mikrokontrollerprogrammering og fejlsøgning, hvilket forbedrer udviklerens produktivitet.UPDIs enkelhed er for det meste fordelagtige i iterative udviklingscyklusser, hvor hurtig test og fejlsøgning er vigtig for rettidig projektafslutning.

I det væsentlige giver ATMEGA4809s attributter en alsidig og effektiv platform, der er egnet til en lang række applikationer, herunder forbrugerelektronik og industriel automatisering.Ved at integrere avanceret strømstyring, hurtige beregningsfunktioner og robuste pålidelighedsfunktioner giver det et formidabelt fundament til udvikling af højtydende, pålidelige systemer.

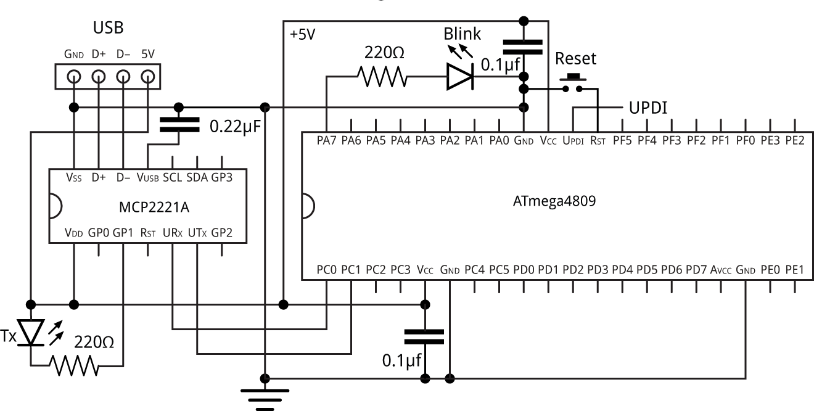

Kredsløb atmega4809

Sammenligning af ATMEGA4809 og ATMEGA328

Præstation og effektivitetssammenligning

Begge ATMEGA4809 og Atmega328 Lever sammenlignelige niveauer af ydeevne.Atmega328, der ofte findes i Arduino -bestyrelser, skiller sig ud i magteffektivitet.Denne mikrokontroller integrerer Atmel's Picopower -teknologi, hvilket muliggør lavere strømforbrug uden at ofre ydeevne.

Arkitektoniske forskelle

Undersøgelsen af ​​arkitekturerne nærmere giver ATMEGA4809 visse forbedringer i forhold til ATMEGA328.ATMEGA4809 tilbyder et fleksibelt perifert konfigurationssystem.Denne fleksibilitet giver bedre samlet systemydelse.Systemet er mere tilpasningsdygtigt, især i applikationer, der involverer flere sensorer eller perifere enheder.

Programmering og udvikling

Med hensyn til programmering og udvikling er den bagudgående kompatibilitet af ATMEGA4809 med ATMEGA328 fordelagtigt.Denne kompatibilitet forenkler migrationsprocessen for eksisterende projekter, der oprindeligt var designet til ATMEGA328.Avancerede debugging -værktøjer, der understøttes af ATMEGA4809, kan være meget gavnlige i komplekse projekter, hvilket giver mulighed for identifikation og opløsning af tidligt spørgsmål.

Strømforbrug i praktiske anvendelser

Forskellene til strømforbrug bliver for det meste tydelige i faktiske anvendelser.For batteridrevne enheder kan ATMEGA328's Picopower-kapaciteter forlænge driftsperioder mellem afgifter.ATMEGA4809s avancerede strømbesparende funktioner kan optimere energiforbruget yderligere, især fordelagtigt i ultra-lav-effekt-applikationer.

Fremtidssikring og alsidighed

I betragtning af fremtidssikring gør ATMEGA4809's mange forbedrede funktionaliteter det en mere alsidig mulighed.Dens bredere støtte til perifere enheder og forbedret hukommelsesstyring er aktive til komplekse, udviklende applikationer.Disse funktioner giver et robust fundament for fremtidige innovationer og udvidelser, hvilket gør det ideelt til planlægning af opgraderinger.

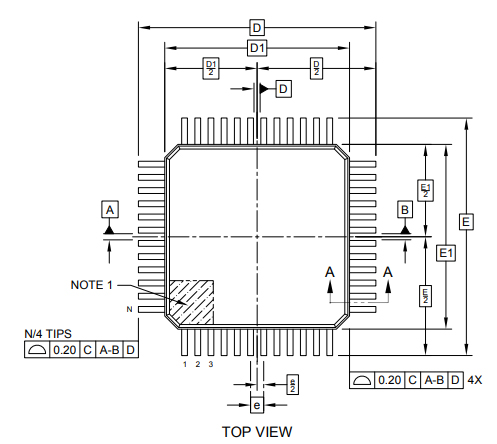

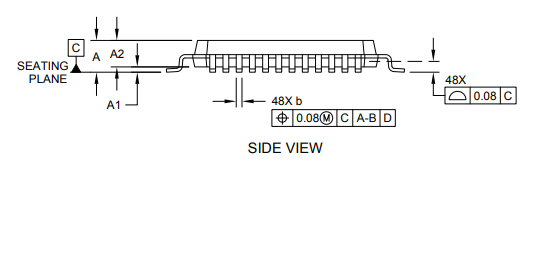

Pakke med atmega4809

Producentinformation

Microchip Technology Inc., der er baseret i Chandler, Arizona, udmærker sig i at tilbyde en bred vifte af mikrokontrollere og analoge halvledere.Dette selskab er kendt for at reducere udviklingsrisici, skære ned på systemomkostningerne og fremskynde tid til markedet.Gennem deres support og pålidelige produkter af høj kvalitet har Microchip fast etableret sin ledelse i branchen.

Atmega4809 skiller sig ud blandt Microchips tilbud på grund af dets avancerede kapaciteter og tilpasningsdygtige arkitektur, hvilket gør den velegnet til forskellige applikationer, der kræver robuste og effektive løsninger.Denne mikrokontroller understøtter en bred vifte af funktionaliteter, hvilket gør den ubesværet integreret i forskellige systemer.

Datablad PDF

ATMEGA4809-AFR DATASHERS:

ATMEGA4808/4809 DATASHARD.PDF

Ofte stillede spørgsmål [FAQ]

1. Hvad er ATMEGA4809?

ATMEGA4809 er en sofistikeret mikrokontroller, der bruger 8-bit AVR®-processoren.Denne avancerede hardware leveres med en integreret multiplikator og fungerer med hastigheder op til 20 MHz.Det tilbyder en betydelig 48 kb flashhukommelse, 6 KB SRAM, og inkluderer 256 byte EEPROM, alt sammen pænt inden for en 48-polet pakke.Med sit robuste design henvender det sig til en række komplicerede applikationer og kommandoer.

2. Hvad kan ATMEGA4809 bruges til?

Microchip Technology ATMEGA4809 8-bit mikrokontroller er planlagt til at optimere meget responsive kommando- og kontrolapplikationer.Det forbedrer funktionaliteten af ​​faktiske kontrolsystemer markant.Dens alsidige natur gør det muligt at anvendes i omfattende mikroprocessorbaserede arkitekturer eller som uafhængige processorer inden for kommando-og-kontrol rammer.Brug af denne mikrokontroller kan hæve ydeevnen for forskellige projekter.

3. hvordan forbedrer ATMEGA4809 realtidsapplikationer?

ATMEGA4809 adresserer de stigende krav til hastighed og effektivitet i faktiske systemer.Hardware -multiplikatoren og den høje driftsfrekvens (op til 20 MHz) muliggør hurtig behandling og hurtige responstider.Disse fordele applikationer, der kræver øjeblikkelig feedback og præcis kontrol, såsom robotik og automatiseringssystemer.Ved at inkorporere ATMEGA4809 kan du imødekomme de krævende behov for faktiske applikationer.

4. Er der yderligere funktioner, der forbedrer anvendeligheden af ​​ATMEGA4809?

Faktisk er ATMEGA4809 udstyret med adskillige perifere funktioner, der øger dens anvendelighed.Disse inkluderer flere kommunikationsgrænseflader som UART, SPI og I2C, som letter problemfri integration med andre digitale enheder.Derudover kan det prale af robuste analoge funktioner, herunder ADC'er og DAC'er, hvilket gør det meget egnet til sensorgrænseflade og analog signalbehandling.Disse funktioner kombineres for at gøre ATMEGA4809 til et alsidigt værktøj til en lang række digitale og analoge opgaver.

5. Hvordan sammenlignes ATMEGA4809 med andre mikrokontrollere i sin klasse?

Sammenlignet med andre mikrokontrollere i sin klasse skiller ATMEGA4809 sig ud på grund af dens afbalancerede kombination af hukommelseskapacitet, behandlingshastighed og perifere integrationer.Dens 8-bit arkitektur, der er suppleret med effektive strømstyringsfunktioner, gør det til et optimalt valg til applikationer, hvor strømforbruget er en alvorlig faktor.Denne balance sikrer, at den leverer pålidelig ydelse uden at gå på kompromis med effektiviteten.

6. Kan ATMEGA4809 bruges i uddannelsesprojekter?

Atmega4809 fungerer som en fremragende platform til uddannelsesmæssige formål.Dens ligetil arkitektur og omfattende dokumentation gør det velegnet til læring og eksperimentering.Ved at engagere sig i denne mikrokontroller kan du få værdifuld indsigt i indlejret systemudvikling, kommando og kontrollogik samt faktisk systemdesign.Atmega4809 skaber et praktisk miljø for dig at udforske og innovere.
