Forståelse af KSC1845 -transistoren

KSC1845 er en NPN-transistor med lav støj designet til lyd og andre følsomme elektroniske applikationer.Denne artikel udforsker sine funktioner, brug og almindelige applikationer, hvilket gør det nemt at forstå, hvordan den passer ind i forskellige kredsløb.

Katalog

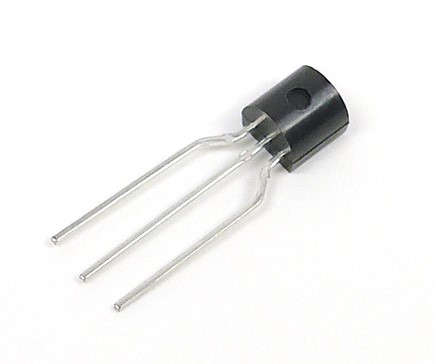

KSC1845 Produktoversigt

De KSC1845 Tilhører NPN-transistorfamilien, specielt designet til at håndtere lydfrekvensapplikationer med lav støj, hvilket gør det ideelt til lydsensitive elektroniske kredsløb.Dens siliciumbaserede TO-92-pakke giver holdbarhed og et kompakt design til let integration.

KSC1845 har tre hovedterminaler: basen, samleren og emitteren, der hver spiller en rolle i at dirigere strømstrømmen.Når en strøm strømmer gennem basen, åbner transistoren stien mellem samleren og emitteren, hvilket tillader en kontrolleret strøm af strøm.Denne funktion giver den mulighed for at forstærke signaler, hvor den tre-lags struktur (to N-dopede lag og en P-dopet) danner en pålidelig switch.Med sin ydeevne med lav støj er det et foretrukket valg til lydforstærkning og andre følsomme applikationer.

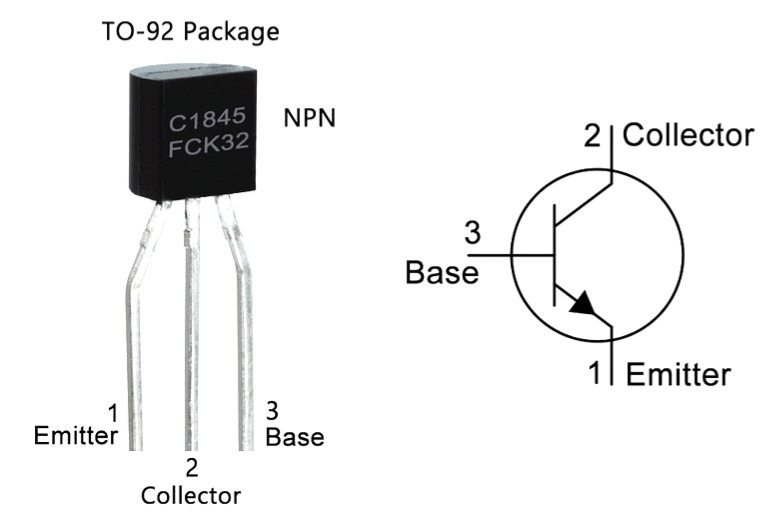

KSC1845 PIN -konfiguration

KSC1845 CAD -model

KSC1845 Symbol

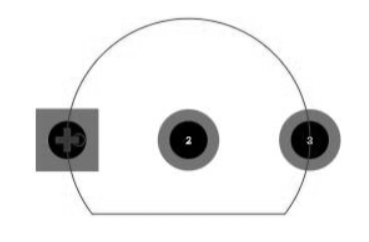

KSC1845 Fodaftryk

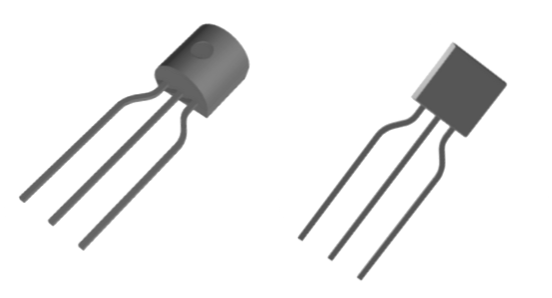

KSC1845 3D -model

KSC1845 -funktioner

Lydfrekvens med lav støjforstærker med lavt støj

KSC1845 er designet til at levere klar lydforstærkning med minimal støj, hvilket gør det til et godt valg til følsomme lydapplikationer.Denne funktion med lav støj hjælper med at opretholde lydkvalitet, især i kredsløb, hvor der er behov for klar signaloverførsel.

Komplement til KSA992

Denne transistor bruges ofte som modstykke til KSA992, en NPN -transistor, der supplerer KSC1845 i mange kredsløb.Når de er parret, fungerer de godt sammen og forbedrer ydelsen i en række elektroniske applikationer.

Anvendelser af KSC1845

Lydkredsløb

Den lavt støjkvalitet af KSC1845 gør den ideel til lydkredsløb, hvor det forstærker signaler uden at tilføje uønsket baggrundsstøj, hvilket sikrer bedre lydklarhed i lydudstyr.

Højfrekvent magtkonvertering

I strømkonverteringskredsløb understøtter denne transistor højfrekvente operationer, hvilket giver effektiv effekthåndtering i elektroniske systemer, der kræver stabil og glat konvertering.

Elektroniske bolt

KSC1845 bruges også i elektroniske ballasts, der regulerer strøm i lyssystemer, især i energieffektive pærer.Dens stabilitet gør det velegnet til disse typer kredsløb.

Spændingsreguleringskredsløb

Denne transistor anvendes ofte i spændingsreguleringskredsløb til at bevare stabile spændingsniveauer, hvilket sikrer ensartet ydelse i forskellige elektroniske enheder.

Strømforstærkere

I strømforstærkningsapplikationer hjælper KSC1845 med at øge styrken af ​​svage signaler, hvilket gør det nyttigt i lyd- og andre lav effekt signalapplikationer.

Multivibratorer

Denne transistor kan bruges i både Bistable og Astable Multivibrator -kredsløb, som er vigtige for at oprette switching og timing -signaler i mange elektroniske enheder.

Energibesparende belysning

Det bruges i kredsløb til energibesparende belysning, hvor det hjælper med at kontrollere strømforbruget effektivt, især i lys, der skal være både effektive og holdbare.

Support med lav effektbelastning

KSC1845 kan understøtte belastninger under 0,05A, hvilket gør det velegnet til applikationer, der kræver lavt strømforbrug, hvilket bidrager til kredsløbets effektivitet.

Skift strømforsyninger

Transistoren bruges ofte i højskiftende strømforsyningssystemer, hvor det hjælper med at styre hurtige ændringer i spænding og strøm, hvilket giver stabil ydelse i disse krævende applikationer.

KSC1845 -specifikationer

Tekniske specifikationer, funktioner, egenskaber og komponenter med sammenlignelige specifikationer til på halvleder KSC1845FTA.

Type	Parameter
Fabriks ledetid	6 uger
Kontakt plettering	Tin
Mount	Gennem hul
Monteringstype	Gennem hul
Pakke / sag	TO-226-3, TO-92-3 (TO-226AA) (dannede kundeemner)
Antal stifter	3
Vægt	240 mg
Materiale af transistor element	Silicium
Collector-Emitter-nedbrydningsspænding	120V
Antal elementer	1
hfe min	200
Driftstemperatur	150 ° C TJ
Emballage	Tape & Box (TB)
Offentliggjort	2002
JESD-609-kode	E3
PBFree -kode	Ja
Delstatus	Aktiv
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)
Antal afslutninger	3
ECCN -kode	EAR99
Spænding - Bedømt DC	120V
Max strømafledning	500mw
Terminal position	Bund
Nuværende bedømmelse	50mA
Frekvens	110MHz
Basisdelenummer	KSC1845
Elementkonfiguration	Enkelt
Strømafledning	500mw
Transistor -anvendelse	Forstærker
Få båndbreddeprodukt	110MHz
Polaritet/kanaltype	Npn
Transistortype	Npn
Collector Emitter Voltage (VCEO)	120V
Max Collector Current	50mA
DC Aktuel gevinst (HFE) (min) @ IC, VCE	300 @ 1MA 6V
Nuværende - Collector Cutoff (MAX)	50na ICBO
VCE -mætning (max) @ ib, IC	300mv @ 1ma, 10ma
Overgangsfrekvens	110MHz
Max nedbrydningsspænding	120V
Collector Base Spænding (VCBO)	120V
Emitterbasisspænding (VEBO)	5v
Højde	4,58 mm
Længde	4,58 mm
Bredde	3,86 mm
Nå SVHC	Ingen svhc
Strålingshærdning	Ingen
ROHS -status	Rohs3 -kompatibel
Blyfri	Blyfri

Lignende dele til KSC1845

Delene til højre har specifikationer, der ligner på halvleder KSC1845FTA

Delnummer	Fabrikant	Mount	Pakke / sag	Collector Emitter Breakdown Spænding	Max Collector Current	Overgangsfrekvens	Samleremittermætning	hfe min	Max strømafledning
KSC1845PTA	På halvleder	Gennem hul	TO-226-3, TO-92-3 (TO-226AA)	120 v	50 Ma	110 MHz	70 mV	200	500 MW
2N5550TFR	På halvleder	Gennem hul	TO-226-3, TO-92-3 (TO-226AA)	140 v	600 Ma	100 MHz	250 mV	60	625 MW
KSC1845PTA	På halvleder	Gennem hul	TO-226-3, TO-92-3 (TO-226AA)	140 v	600 Ma	100 MHz	250 mV	60	625 MW
2N5550TA	På halvleder	Gennem hul	TO-226-3, TO-92-3 (TO-226AA)	120 v	50 Ma	-	70 mV	200	500 MW

Ækvivalente muligheder for KSC1845

• FJV1845

Retningslinjer for brug af KSC1845

KSC1845 -transistoren aktiveres primært gennem basisterminalen.Når en spænding påføres denne terminal, udløser den transistoren, hvilket giver strømmen mulighed for at flytte fra samleren til emitteren.Denne kontrollerede strøm gør den effektiv til at forstærke signaler i et kredsløb.

På grund af dets design mangler KSC1845 symmetri.Hvis du bytter emitteren og samleren, fungerer transistoren ikke i sin sædvanlige aktive tilstand, men vil i stedet fungere omvendt.Denne opførsel er resultatet af de specifikke dopingniveauer i hver terminal, hvilket gør korrekt orientering vigtig for korrekt funktion.

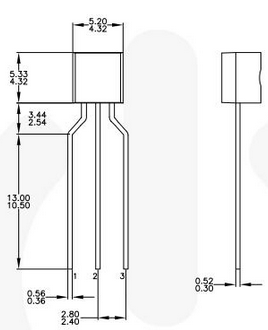

KSC1845 -pakningsoplysninger

Producentoplysninger til KSC1845

På Semiconductor (NASDAQ: ON) fremstiller KSC1845 med fokus på teknologi, der bevarer energi, mens den leverer pålidelig effekt og signalstyring.Med en bred sortiment af produkter betjener virksomheden forskellige brancher og sigter mod at imødekomme den voksende efterspørgsel efter effektivitet inden for elektronik.På Semiconductor har etableret sig globalt og opererer gennem et netværk af faciliteter og salgskontorer i Nordamerika, Europa og Asien og Stillehavet.Gennem disse centre sikrer virksomheden, at produkter som KSC1845 opfylder kvalitetsstandarder og leverer pålidelig ydelse til applikationer over hele verden.

Datablad PDF

KSC1845FTA datablad:

KSC1845fta.pdf
