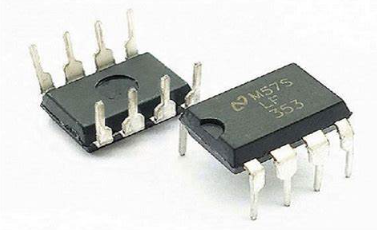

Forståelse af LF353-N Dual JFET-input op-AMP

I den stadigt udviklende verden af ​​lyd- og præcisionselektronik skiller LF353-N sig ud som en dobbeltpakke JFET-operationel forstærker, der er optimeret til højprestationsapplikationer.Med sine højspændings-JFET-indgange, hurtige switching-kapaciteter og minimal støjprofil henvender den sig til de krævende behov i moderne lydsystemer.Denne artikel graver sig i de karakteristiske egenskaber, præstationspotentiale og alsidige anvendelser af LF353-N, hvilket giver indsigt i, hvorfor det forbliver et foretrukket valg.Uanset om du undersøger fremskridt inden for lydteknologi eller integrerer præcise operationelle forstærkere i innovative design, lyser LF353-N's pålidelighed og tilpasningsevne som en hjørnesten for moderne elektronik.

Katalog

LF353-N Oversigt

LF353-N, en dobbeltpakke JFET-operationelforstærker, har tjent sin plads på markedet for sin optimering i lydapplikationer.Designet med en højspændings JFET-indgangstrin udmærker det sig i håndtering af lav støj og strøm effektivt, et alvorligt krav til lydsystemer.Denne arkitektur forbedrer ikke kun hurtige switching-kapaciteter, men understøtter også højhastighedsydelse, mens den forbliver omkostningsbevidste.Konstrueret til dobbeltforsyningsoperationer, LF353-N udnytter BI-FET II-teknologi og præcis intern trimning for at minimere input-offset-spænding, hvilket tilpasser sig perfekt med kravene til hurtig og effektiv lydbehandling.

LF353-N praler med et imponerende gevinstbåndbreddeprodukt og en hurtig dræbningshastighed og er bygget til at levere overlegen lydudgangskvalitet, mens det opretholder lavt strømforbrug.Dens højspændings JFET-indgang minimerer inputbias og offset-strømme, hvilket sikrer præcision og klarhed i lydydelse.Desuden er dens kompatibilitet med LM1558 Modulet giver mulighed for problemfri integration i eksisterende design, der giver dig en praktisk løsning til at forbedre kredsløbsfunktionaliteten uden større ændringer.Disse attributter understreger dens tilpasningsevne og værdi i en lang række lydtekniske applikationer.

LF353-N udmærker sig også i krævende roller som højhastighedsintegratorer og digital-til-analog-konvertere, hvor stabilitet og pålidelighed er dominerende.Dens lav offset -spænding og høj impedans gør det til et fremtrædende valg for præcisionslydmiljøer, hvilket konsekvent leverer lave støjniveauer og minimal offset -spændingsdrift.Det er kendt for sin evne til at opretholde en klar, uforvrænget lyd, det sikrer bevarelse af lydfidelitet, et vigtigt aspekt af applikationer i professionel kvalitet.Som en alsidig og omkostningseffektiv forstærker repræsenterer LF353-N en hjørnesten i moderne lydteknik, kombinerer hastighed, effektivitet og præcision for at imødekomme de komplekse krav til avancerede lydsystemer.

Funktioner

Funktion	Specifikation
Internt trimmet offset spænding	10 mV
Lav input bias strøm	50 pa
Lav indgangsstøjspænding	25 NV/√Hz
Lav inputstøjstrøm	0,01 Pa/√Hz
Bred gevinst båndbredde	4 MHz
Høj dræbningshastighed	13 V/μs
Lav forsyningsstrøm	3.6 Ma
Høj inputimpedans	10¹² ω
Lav total harmonisk forvrængning	≤ 0,02%
Lav 1/f støjhjørne	50 Hz
Hurtigt afviklingstid til 0,01%	2 μs

LF353-N's applikationer

LF353-N-operationelforstærkeren finder sin plads i en lang række avancerede applikationer, hvilket adskiller sig i verden af ​​lav-støj lydmiljøer.Her bruges vedligeholdelse af minimal interferens til uberørt lydgengivelse.Med sin imponerende høje inputimpedans sikrer enheden integriteten af ​​lydsignaler, der beriger high-end lydudstyrsopsætninger.Du kan konstant stræbe efter at perfekte signal-til-støjforhold, ofte finde LF353-N uerstattelig på grund af dets overlegne præstationsegenskaber.

Elektroniske design

I elektroniske design, hvor stabilitet og præcision ønskes, tjener LF353-N en nødvendig rolle, især inden for prøve- og holdkredsløb.Disse kredsløb kræver enestående nøjagtighed for at bevare signalfidelitet under behandlingen.Du kan bruge det stabile output, der leveres af LF353-N til at adressere signaldriftudfordringer, der ofte opstår med mindre elastiske alternativer.En sådan præcision er meget efterspurgt i applikationer, der involverer digital-til-analog-konvertere, da endda lette unøjagtigheder kan påvirke systemudgange markant.

Højhastighedsintegration

Inden for komplekse elektroniske systemer demonstrerer LF353-N's rolle i højhastighedsintegratorer dets tilpasningsevne.I hurtige indstillinger, som faktisk databehandling, forbedrer LF353-N's integrationsfunktioner ydelsen.Når SWIFT beregning er berettiget, sikrer denne forstærker en jævn drift gennem pålidelige signalbehandlingshastigheder.Denne kapacitet bliver nyttig i felter som rumfart og avanceret telekommunikation, hvor selv de korteste fraktioner af tid har betydning.

Maksimal vurderinger af LF353-N

Parameter	Værdi
Forsyningsspænding	± 18V
Strømafledning	Se note (3)
Driftstemperaturområde	0 ° C til +70 ° C.
TJ (max)	150 ° C.
Differentialindgangsspænding	± 30V
Indgangsspændingsområde (4)	± 15V
Output kortslutning varighed	Sammenhængende
Opbevaringstemperaturområde	−65 ° C til +150 ° C.

Bemærkninger:

(3): Se databladet for detaljer om strømafledning under specifikke betingelser.

(4): Sørg for indgangsspænding forbliver inden for ± 15V -området til Undgå skade.
