Forståelse af LF353N: en dobbelt JFET -indgangsoperationelforstærker

Operationelle forstærkere er aktive i præcisionsanalogt design, hvilket sikrer signalfidelitet og stabilitet.LM353N og LF393N, med højspændings JFET-inputarkitekturer, er skræddersyet til moderne lydsystemer, præcisionskredsløb og højhastighedsapplikationer.Disse forstærkere udmærker sig med høj inputimpedans, lav støj og robust ydelse, hvilket gør dem ideelle til professionelle lyd, sensorgrænseflader og højhastighedsanaloge-til-digitale systemer.De leverer pålidelig og alsidig præstation i krævende scenarier.Dette indlæg udforsker de tekniske funktioner og applikationer af LM353N og LF393N, der tilbyder en omfattende guide til deres anvendelse i specialiserede sammenhænge.

Katalog

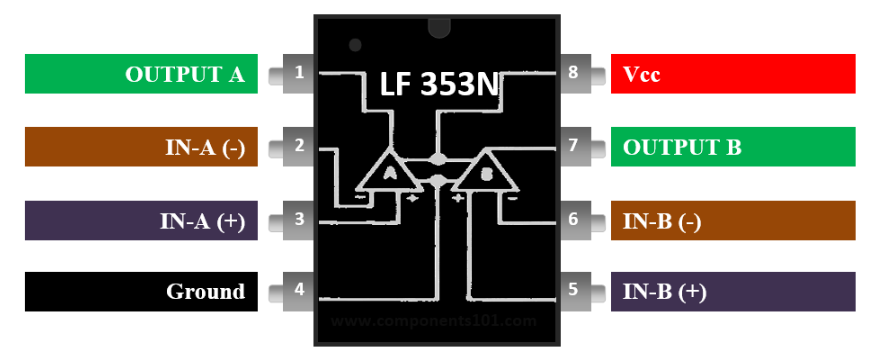

Pin -konfigurationsdetaljer

PIN -nummer	Pin -navn	Beskrivelse
1	Output-a	Output fra op-amp 1
2	Input-a (-)	Invertering af input af op-amp 1
3	Input-a (+)	Ikke-inverterende input af op-amp 1
4	Vee, GND	Jord eller negativ forsyningsspænding
5	Input-b (+)	Ikke-inverterende input af op-amp 2
6	Input-b (-)	Invertering af input af op-amp 2
7	Output-B	Output fra op-amp 2
8	VCC	Positiv forsyningsspænding

Funktioner og specifikationer

Funktion/specifikation	Detaljer
Type	Dobbelt op-amp med JFET-input
Forsyningsspænding	± 18V
Forsyningsstrøm (MAX)	6,5mA
Inputstøj	Lav indgangsstøjspænding og strøm
Båndbreddeforøgelse	4MHz
Inputimpedans	Høj
Slew rate	Høj
Pakkeindstillinger	8-pin Soic og PDIP

Erstatninger til LF393N

• TL074

• LM1558

• MCP6002

Oversigt over LF393N JFET-Input op-AMP

LF393N, designet af Texas Instruments, er en dobbeltindgang JFET-operationel forstærker, der er skræddersyet til præcisionsanaloge applikationer.Dens høje inputimpedans sikrer minimal forstyrrelse af signalkilder, hvilket gør det ideelt til kredsløb, der kræver signalfidelitet, såsom lydforstærkning.Med en 4 MHz båndbredde og en dræbehastighed på 13 V/μs udmærker LF393N sig i håndtering af hurtige signalovergange og placerer det som et øverste valg til højhastighedsanaloge design og indviklede lydsignalbehandling.Forstærkerens lave inputstøj og bias strøm forbedrer ydelsen yderligere, reducerer forvrængning og sikrer pålidelig drift under forskellige forhold.Derudover understøtter dets dobbelte forsynsspændingsområde op til ± 18V en lang række kredsløbskonfigurationer, skønt du skal redegøre for output-rækkebegrænsninger i enkeltforsyningsopsætninger.

I lyd- og akustiske applikationer skinner LF393Ns kapaciteter, for det meste i mikrofonforforstærkere og guitareffekter pedaler, hvor dens høje inputimpedans og lav støj sikrer klarhed og lydhørhed.Forstærkeren bevarer subtiliteterne af fanget lyd, mens den muliggør glat signaldynamik til naturlig lydgengivelse.Du kan også værdsætte dens stabilitet under forskellige belastningsforhold, hvilket gør det til et pålideligt valg under både prototype og endelig implementering.Mens alternativer som MCP6002 tilbyder lavere strømforbrug til digitalfokuseret design, styrker LF393Ns overlegne tonale nøjagtighed og højfrekvente ydeevne sin status som en pålidelig komponent til lydcentriske og højhastighedsanaloge systemer.

Forskellige applikationer

LF393Ns strategiske teknik og stærke specifikationer gør det til en fleksibel og ønskelig komponent på tværs af mange applikationsdomæner.En udforskning af dens potentielle anvendelser vil give påskønnelse og forståelse af dens integration i forskellige specialiserede kontekster, hvilket forbedrer beslutningsprocessen.

Lavstøj lydforstærkere

Lydbestræbelser kræver ofte forstærkere, der sikrer præcis lydgengivelse og understreger minimal forvrængning og klarhed.LF393N skiller sig ud med sin lave indgangsstøjspænding og ekspansiv båndbredde, begrænser elektronisk interferens, mens den bevarer lydfidlethed.

For eksempel forstærker professionelle lydudstyr som studioblandingskonsoller, delikat svage signaler fra mikrofoner eller elektriske guitarer, hvilket sikrer, at du opnår krystallinske optagelser med berigede lyde.I en branche drevet af strenge kvalitetsaspirationer bringer denne attribut ubestridelig værdi.

Kredsløb med høj inputimpedans

Brug af LF393N i impedansfølsomme kredsløb minimerer strømindstrømningen i inputterminalerne, hvilket gør det optimalt for delikate systemer.Dette bliver for det meste fordelagtigt for sensorer, præcisionsværktøjer og omhyggelige måleenheder.

I scenarier, der involverer højimpedansspændingskilder, såsom medicinske EKG-elektroder eller industrielle piezoelektriske sensorer, beskytter LF393N signalisatorerne signalintegritet.Ved at afværge belastningseffekter muliggør det præcis dataindsamling inden for følsomme og præcise instrumenter.

Prøve og holde moduler

LF393N udmærker sig i prøve og holder moduler på grund af dets hurtige afviklingstid og stabile lave driftskarakteristika.Disse attributter bruges til at fange nøjagtige signalværdier under SWIFT-databehandling eller inden for dynamiske analoge-til-digitale systemer.

For eksempel udnytter digitale oscilloskoper ofte LF393N inden for prøve og holder segmenter, beskytter signalintegriteten, når det transiterer gennem konverteringsstadier.Dette sikrer nøjagtig skildring af hurtige, tidsvariable signaler under aktiviteter som breakpoint-analyse, bølgeformtilsyn og elektronisk diagnostik.

Højhastighedsintegratorer

I processer, der involverer hurtig kredsløbsintegration, skal forstærkere håndtere omfattende båndbredde og agile dynamik.Overlegen dræbte satser og minimal offset -spænding gør LF393N effektiv til præcise integrationer med forhøjede hastigheder.

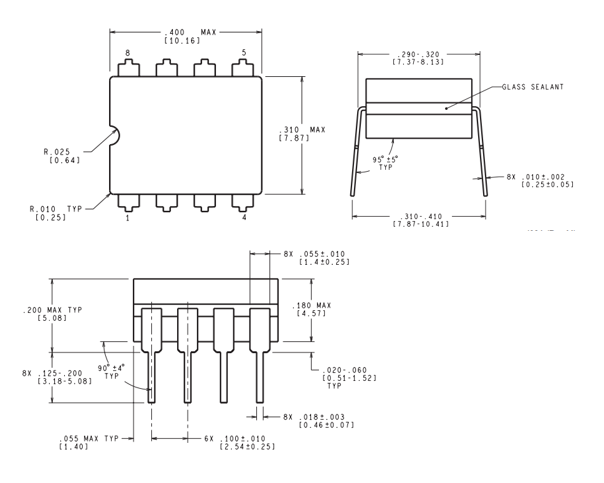

2D modellering
