Forståelse af MAX31855 Cold-Junction Converter: Pinout, funktioner, applikationer og datablad

MAX31855 er en alsidig termoelement-til-digital konverter, der er kendt for sin høje nøjagtighed og vidtgående temperaturmålingsfunktioner.Det understøtter flere termoelementstyper, herunder K, J og T, og leverer præcise 14-bit data ved hjælp af integreret kold-kryds-kompensation.Dets evne til at måle ekstreme temperaturer, der spænder fra -270 ° C til +1800 ° C, gør det ideelt til krævende anvendelser som industriel overvågning og videnskabelig forskning.Derudover forbedrer dens kompatibilitet med mikrocontroller -systemer gennem en SPI -grænseflade let integration, placering af MAX31855 som en pålidelig løsning til præcisionstemperaturstyring og overvågning på tværs af forskellige brancher.

Katalog

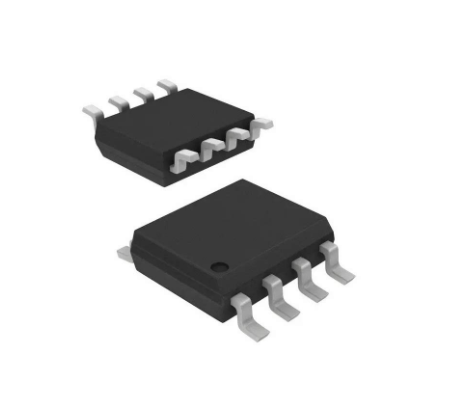

MAX31855 Oversigt

De MAX31855 Fungerer som en sofistikeret forbindelse mellem termoelementer og digitale systemer med en 14-bit ADC med integreret kold-kryds-kompensation.Det forbedrer præcisionen af ​​temperaturovervågning ved at forbinde problemfrit med mikrokontrollere (µc).Forskellige versioner kan rumme forskellige termoelementtyper, der identificeres ved suffikser, såsom MAX31855K.

Temperaturkonvertering

MAX31855 behandler termoelementssignaler til ADC -kompatibilitet, hvilket minimerer støjinterferens.Det kompenserer for miljømæssige temperaturvariationer ved at justere termisk spænding til et 0 ° C -benchmark.For termoelementer i K-type skifter spænding ca. 41μV/° C, udtrykt som

Vout = (41.276 µV/° C) X (TR - TAMB)

Hver termoelementstype udviser forskellige træk, hvilket kræver justeringer for at tackle deres ikke-lineære ydelse.

Kold-kryds-kompensation

Denne komponent identificerer temperaturforskelle på tværs af termoelementskrydserne, der styrer disse med kold-kryds-kompensation ved at synkronisere dens interne dysetemperatur til referencekrydset.Ved at inkorporere denne temperatur i de rå termoelementsdata giver de nøjagtige "Hot Junction" -læsninger.Placering af enheden strategisk, så det kolde kryds og MAX31855 deler lignende temperaturer, beriger målingskonsistensen.Du kan ofte placere dette i indstillinger med stabile temperaturer og værdsætte den pålidelighed, det bringer til dem, der er dybt investeret i sondringerne mellem termisk måling.

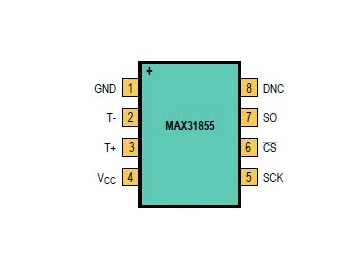

Pin -konfiguration

CAD -model af MAX31855

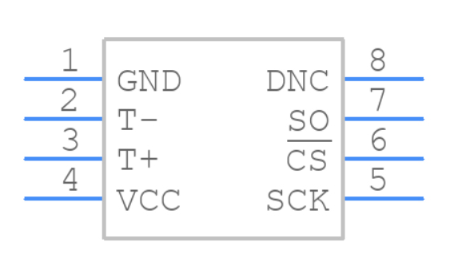

Symbolsk repræsentation

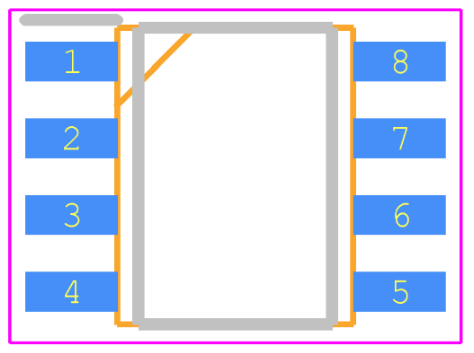

Bestyrelseslayout

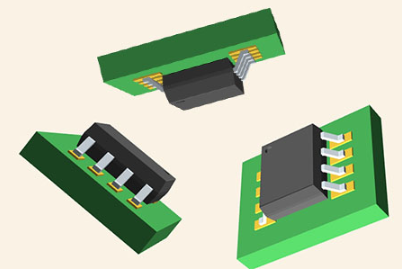

3D -model

Funktioner

Funktion	Beskrivelse
Integration reducerer designtid	Sænker systemomkostningerne ved at forenkle designprocessen.
14-bit, 0,25 ° C opløsningskonverter	Tilvejebringer høje nøjagtighedstemperaturmålinger.
Integreret kold-krydsstedskompensation	Kompenserer automatisk for kold-krydsstemperatur.
Understøtter flere termoelementtyper	Kompatibel med K-, J-, N-, T-, S-, R- og E-Type termoelementer.
Termoelement shorts detektion	Registrerer shorts til GND eller VCC, forbedrer systemet pålidelighed.
Åbn termoelementdetektion	Identificerer, når termoelementet afbrydes.
Mikrocontroller -interface -kompatibilitet	Grænseflader let med de fleste mikrokontrollere.
SPI-kompatibel interface	Enkel read-only SPI-interface for lette data meddelelse.

Teknisk specifikation

Her er tabellen baseret på de medfølgende specifikationer for den maksimale integrerede MAX31855TASA+.

Type	Parameter
Fabriks ledetid	6 uger
Monteringstype	Overflademontering
Pakke / sag	8-SOIC (0,154, 3,90 mm bredde)
Overflademontering	JA
Antal stifter	8
Vægt	506.605978 mg
Driftstemperatur	-40 ° C ~ 125 ° C.
Emballage	Rør
Offentliggjort	2013
PBFree -kode	JA
Delstatus	Aktiv
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)
Antal afslutninger	8
ECCN -kode	EAR99
Type	Termoelement til digital konverter
Terminal position	Dual
Terminal form	Gull Wing
Peak Reflow temperatur (CEL)	Ikke specificeret
Antal funktioner	1
Forsyningsspænding	3.3V
Terminal tonehøjde	1,27 mm
Tid @ peak reflow temperatur-max (r)	Ikke specificeret
Basisdelenummer	MAX31855
Pin -tælling	8
Kvalifikationsstatus	Ikke kvalificeret
Outputtype	Digital
Driftsforsyningsspænding	3.3V
Interface	SPI
Maks. Forsyningsspænding	3.6V
Min forsyningsspænding	3v
Driftsforsyningsstrøm	900μA
Inputtype	Termoelement (flere)
Levering Current-Max (ISUP)	1,5 mA
Opløsning	1,75 b
Længde	4,9 mm
Højde siddende (max)	1,75 mm
Bredde	3,9 mm
Nå SVHC	Ukendt
ROHS -status	Rohs3 -kompatibel

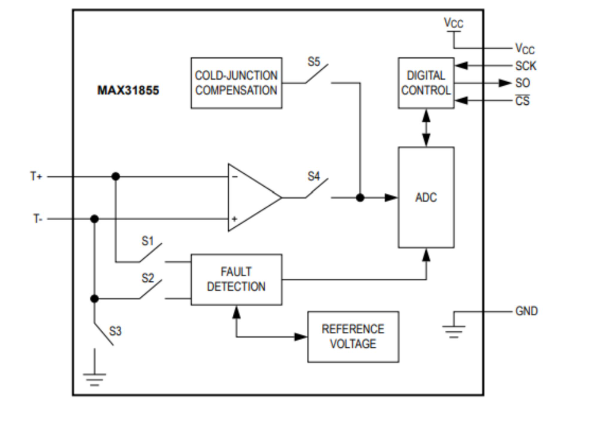

Funktionelt blokdiagram af MAX31855

Sammenlignelige erstatninger

Delnummer	Beskrivelser	Fabrikant
MAX31855NASA+signalkredsløb	Analog Circuit, 1 Func, PDSO8, ROHS-kompatible, SOP-8	Maxim integrerede produkter

Dele med lignende specifikationer af MAX31855

Delnummer	Fabrikant	Pakke / sag	Antal stifter	Antal afslutninger	PBFree -kode	ROHS -status	Emballage	Terminal position
MAX31855TASA+	Maxim integreret	8-SOIC (0,154, 3,90 mm)	8	8	Ja	Rohs3 -kompatibel	Rør	Dual
Tc4427eoa	Microchip -teknologi	8-SOIC (0,154, 3,90 mm)	8	8	Ja	Rohs3 -kompatibel	Rør	Dual
TC7662BCOA	Microchip -teknologi	8-SOIC (0,154, 3,90 mm)	8	8	Ja	Rohs3 -kompatibel	Rør	Dual
MCP1404-E/SN	Microchip -teknologi	8-SOIC (0,154, 3,90 mm)	8	8	Ja	Rohs3 -kompatibel	Rør	Dual

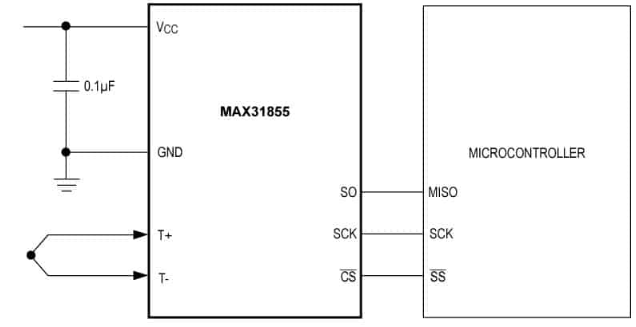

Typisk applikationskredsløb på MAX31855

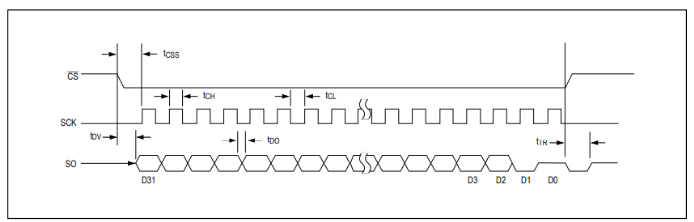

Seriel-interface-diagrammer af MAX31855

Timing

Protokoller

Bruger variationer

Industrielle systemer

Virkningen af ​​avancerede systemer i industrielle sammenhænge ligger i at forbedre produktiviteten og strømlining af operationer.Automation, dataanalyse og IoT er integreret i disse fremskridt.Et bemærkelsesværdigt aspekt er fokus på forudsigelig vedligeholdelsesudvikling af maskinlæring for at forhindre forstyrrelser.For eksempel anvender fabrikker nu sensorer til kontinuerligt at overvåge udstyrets sundhed og give indsigt i, at der forhindrer uventede sammenbrud.Transformationen af ​​smarte fabrikker har omdefineret industri -tilgange til innovation og markedstilpasning.

Hjemmeapparater

Dagens husholdningsapparater er mere sammenkoblet og spiller en rolle i det udviklende smarte hjemlandskab.De understreger energieffektivitet og komfort, de udnytter for at forstå vaner og optimere indstillinger.Billedkøleskabe, der advarer dig om at udløbe genstande eller vaskemaskiner, der kalibrerer vandforbruget baseret på belastningsstørrelse.Disse innovationer forbedrer bekvemmeligheden, mens de understøtter bæredygtigt levevis.Bevægelsen mod miljøvenlige teknologier spejler samfundsmæssige værdier for opmærksom på forbrug.

HVAC -enheder

Opvarmning, ventilation og klimaanlæg bidrager væsentligt til indendørs miljøkvalitet.Moderne HVAC -enheder bruger smarte termostater og sensorer til at justere temperaturen baseret på belægning og vejr, hvilket forbedrer både komfort og energiforbrug.Den voksende integration af vedvarende energi, som solcellepaneler, fremhæver et skridt mod at skære kulstofemissioner.Innovationer inden for luftfiltrering spiller også en rolle i forbedring af luftkvaliteten og understøtter sundhed gennem forebyggende foranstaltninger.Effektivitetsfokus i HVAC -systemer justerer ønsket om trøst med forfølgelsen af ​​miljøforvaltning.

MAX31855 Emballage og dimensioner

Pakningstype	Pakkekode	Skitser nr.	Landmønster nr.
8 Så	S8#4	21-0041	90-0096

Om producenten

Maxim Integrated, nu en grundlæggende del af analoge enheder, bringer enestående ekspertise inden for analoge og blandede signal integrerede kredsløb.Virksomhedens dedikation til sektorer som bilindustri, industriel og kommunikation har placeret det som en fremtrædende enhed i disse områder.

Deres forskellige udvalg af produkter inkluderer strømstyringsløsninger, avancerede sensorer og robuste mikrokontrollere.Disse tilbud sigter mod at øge effektiviteten og funktionaliteten og catering til de komplekse krav fra moderne elektroniske systemer.Præcision i sensordatabehandling spiller for eksempel en vigtig rolle i bilsikkerhedsfunktioner, der understreger behovet for omhyggelig design og udførelse.

Baseret i San Jose, Californien, har Maxim Integrated et bemærkelsesværdigt globalt fodaftryk med adskillige faciliteter og kontorer på tværs af kontinenter.Denne udbredte tilstedeværelse letter samarbejde med forskellige brancher og understøtter den problemfri integration af deres teknologier i forskellige regionale omgivelser.At danne lokale partnerskaber har været fordelagtige i udviklingen af ​​løsninger, der er i overensstemmelse med specifikke lovgivningsmæssige og markedskrav.

Datablad PDF

TC4427EOA datablad:

TC442 (6, 7, 8) .pdf

TC7662BCOA datablad:

Analog og interfaceproduktvejledning.pdf

MCP1404-E/SN-datablad:

Cylindriske batteriholdere.pdf

Ofte stillede spørgsmål [FAQ]

1. Hvad er MAX31855?

MAX31855 er et sofistikeret integreret kredsløb designet til at konvertere termoelementssignaler til digital form.Det integrerer præcis kompensation af kolde kryds, hvilket giver en 14-bit digital output via en SPI-grænseflade.Dens rolle er bemærkelsesværdig i scenarier, hvor temperaturpræcisionen er aktiv.I industrielle miljøer sammenlignes dets pålidelighed og præcision ofte med traditionelle metoder, hvilket viser, hvordan digitale data præcision hæver automatiserede processer.Denne overgang fra analog til digitale strømlinjer temperaturovervågningssystemer, der styrker deres effektivitet.

2. Hvordan adskiller termistorer og termoelementer sig?

Termistorer og termoelementer kræves i temperaturmåling, der hver opererer på forskellige underliggende principper.Termistorer ændrer modstand med temperatursvingninger.De er meget følsomme og ideelle til smalle intervaller.Termoelementer genererer en spænding mellem to forskellige metaller, så de kan dække omfattende temperaturområder og reagerer hurtigt.Udnyttelse af disse sensorer involverer en dyb forståelse af deres unikke egenskaber.Dette tillader skræddersyet valg til specifikke applikationer, hvilket forbedrer temperaturovervågningseffektiviteten i forbrugerelektronik og indviklede tekniske systemer.
