Hvad er SRAM?

SRAM eller statisk RAM er en type hukommelse, der bevarer data uden behov for konstant forfriskende, hvilket gør det hurtigere og mere pålideligt til specifikke opgaver.I modsætning til DRAM kræver det ikke periodisk genopladning, men dens større størrelse og højere omkostninger begrænser brugen til specialiserede applikationer.Denne artikel udforsker sine funktioner, typer, arbejdsmekanisme og praktiske anvendelser.

Katalog

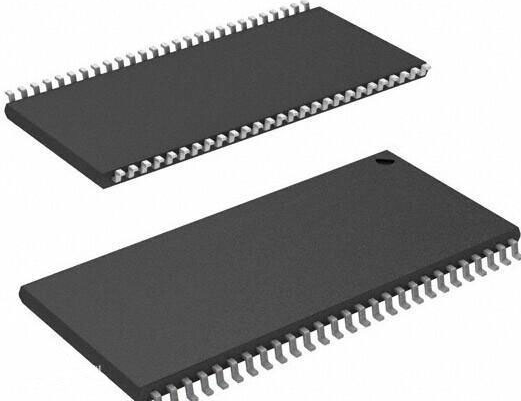

Introduktion til SRAM

SRAM er en type hukommelse, der ikke har brug for et opdateringskredsløb for at opretholde sine data, i modsætning til DRAM, som kræver hyppig genopladning for at holde dens oplysninger intakte.Dette får SRAM til at udføre hurtigere og mere effektivt i visse opgaver.Det har dog sine ulemper.F.eks. Har SRAM et lavere integrationsniveau, hvilket betyder, at det tager mere fysisk plads sammenlignet med DRAM med den samme lagerkapacitet.På grund af dette er SRAM generelt dyrere.En siliciumskive, der producerer DRAM med en større kapacitet, giver mindre SRAM i det samme område.Mens dens ydeevne er bedre, begrænser den større størrelse og højere omkostninger brugen af ​​specifikke applikationer.

SRAM -specifikationer

SRAM bruges ofte som en cachehukommelse mellem CPU'en og hovedhukommelsen.Det findes i to typer: den ene er fastgjort direkte på bundkortet, mens den anden, kendt som Coast (cache på en pind), indsættes i en slot til udvidelse.

Nogle chips, som CMOS 146818, inkluderer SMRAM med lille kapacitet, såsom 128 byte, til at gemme konfigurationsdata.Fra 80486 CPU blev en cache integreret inde i processoren for at forbedre dataoverførselshastigheder.Dette udviklede sig i Pentium CPU'er, hvor udtryk som L1 -cache (niveau 1 -cache) og L2 -cache (niveau 2 -cache) blev standard.Generelt er L1 -cache placeret inde i CPU'en, mens L2 -cache er placeret udenfor.Imidlertid inkluderede processorer som Pentium Pro både L1 og L2 -cacher inde i CPU'en, hvilket resulterede i en større fysisk størrelse.Senere flyttede Pentium II L2 -cachen til en ekstern sort boks uden for CPU -kernen.

SRAM er hurtig og kræver ikke opdateringsoperationer, i modsætning til DRAM.Imidlertid gør dens høje omkostninger og større størrelse det uegnet som den primære hukommelse på et bundkort, hvor der er behov for store kapaciteter.

Anvendelser af SRAM

SRAM bruges primært til niveau 2 -cache (L2 -cache) til computing.Det er afhængig af transistorer til at gemme data, hvilket gør dem markant hurtigere end DRAM.SRAM har imidlertid en mindre kapacitet sammenlignet med andre typer hukommelse inden for det samme område, hvilket begrænser brugen af ​​applikationer med høj kapacitet.

På trods af sine højere omkostninger bruges SRAM ofte som en lille kapacitetscache til at bygge bro over hastighedsgabet mellem en hurtigere CPU og langsommere dram.Det findes i forskellige former, såsom asyncsram (asynkron SRAM), Sync SRAM (synkron SRAM), PBSRAM (rørledende burst SRAM) og proprietære varianter som Intels CSRAM.

SRAMs arkitektur består af fem nøglekomponenter: hukommelsescellearray (Core Celler Array), række/kolonne -adresse -dekodere, følsomme forstærkere, kontrolkredsløb og buffer/driver kredsløb.Dens opbevaringsmekanisme er statisk og stoler på et bistabelt kredsløb.Mens dette eliminerer behovet for periodiske forfriskninger som DRAM, reducerer kompleksiteten af ​​dens lagerenheder integrationstætheden og øger strømforbruget.På trods af disse begrænsninger gør SRAMs hastighed og pålidelighed det uundværligt i visse præstationskritiske anvendelser.

Hvordan SRAM fungerer

SRAM fungerer ved at gemme data i sine hukommelsesceller uden at have brug for konstant forfriskende.At skrive en "1" i en 6T -hukommelsescelle involverer for eksempel at tilvejebringe specifikke adresseværdier til rækken og kolonneafkodere for at vælge en celle.Derefter aktiveres skrivningsaktive signalet (vi), og dataene "1" omdannes til to signaler, "1" og "0", som sendes til bitlinjerne (BL og BLB), der er forbundet til den valgte celle.På dette trin aktiveres visse transistorer i cellen, hvilket giver signalerne mulighed for at indstille den interne lås, så den indeholder "1."

Processen til læsning af data er ens.Hvis hukommelsescellen indeholder "1", forudbestemmes systemet først bitlinjerne til en bestemt spænding.Når rækken og kolonneafkodere vælger hukommelsescellen, påvirker de lagrede data spændingen på bitlinjerne.Der oprettes en spændingsforskel, som derefter detekteres og forstærkes af sansforstærkeren.Dette amplificerede signal sendes til outputkredsløbet, så den lagrede "1" kan læses nøjagtigt.

SRAMs design sikrer, at data gemmes sikkert og får adgang hurtigt, hvilket gør dem pålidelige til applikationer, der kræver højhastighedshukommelse.

Typer af SRAM

Ikke-flygtige SRAM

Ikke-flygtige SRAM (NVSRAM) fungerer som almindelig SRAM, men har den ekstra evne til at bevare data, selv når strømforsyningen går tabt.Dette gør det meget nyttigt i situationer, hvor databeskyttelse er kritisk, såsom i netværkssystemer, luftfartsteknologier og medicinsk udstyr.Da det ikke altid er en mulighed at stole på batterier, sikrer NVSRAM, at dataene er sikre uden ekstern strøm.

Asynkron sram

Asynkron SRAM fungerer uden at afhænge af et ursignal, hvilket gør det fleksibelt i forskellige miljøer.Det kommer i kapaciteter, der spænder fra 4 KB til 64 MB og er velegnet til små indlejrede processorer, der har begrænset cache.Denne type SRAM er vidt brugt i industriel elektronik, måling af instrumenter, harddiske og netværksudstyr.Dens hurtige adgangstider gør det ideelt til systemer, der kræver hurtig og pålidelig hukommelse.

Baseret på transistortype

• Bipolære Junction Transistors (BJT)

SRAM bygget med bipolære Junction -transistorer tilbyder meget hurtig ydeevne, men kommer med ulempen ved højt strømforbrug.Dette gør det mindre almindeligt i moderne anvendelser, hvor energieffektivitet er en prioritet.

• MOSFET (CMOS -teknologi)

SRAM ved hjælp af MOSFET -transistorer, især CMO'er, er den mest anvendte type i dag.Det kombinerer lavt strømforbrug med god ydelse, hvilket gør det velegnet til forskellige applikationer.

Baseret på funktion

• Asynkron SRAM

Denne type SRAM fungerer uafhængigt af en urfrekvens, med læse- og skriveoperationer kontrolleret af adresselinjerne og muliggør signaler.Dens fleksibilitet gør det til et godt valg for indlejrede systemer.

• Synkron SRAM

Synkron SRAM fungerer synkroniseret med et ursignal, hvilket sikrer, at alle operationer forekommer med præcise intervaller.Dette gør det velegnet til applikationer, hvor timing og koordinering er vigtig, som højhastighedsdatabehandling.

Baseret på egenskaber

• Zero Bus Turnaround (ZBT) SRAM

ZBT SRAM tillader kontinuerlig læse- og skriveoperationer uden ekstra urcyklusser til skift mellem tilstande.Det forbedrer effektiviteten og hastigheden i systemer, der har brug for hurtig hukommelsesadgang.

• Synkron burst sram

Optimeret til burst-overførsler, denne SRAM-type gør det muligt at læse flere data til at blive læst eller skrevet i hurtig rækkefølge, hvilket gør det ideelt til højhastighedsdataburst.

• DDR SRAM

DDR SRAM (Double Data Rate SRAM) forbedrer dataoverførselshastighederne ved at læse og skrive på begge kanter af ursignalet.Den har en enkelt port til operationer og bruges ofte i højtydende systemer.

• QDR SRAM

QDR SRAM (Quad Data Rate SRAM) indeholder separate læse- og skriveporte til samtidige operationer.Det håndterer fire datasord på én gang, hvilket gør dem velegnet til systemer, der kræver høj gennemstrømning.

• Binær SRAM

Binary SRAM er standardtypen, der arbejder med binære data (0s og 1s) for at gemme og behandle information.

• Ternary Computer SRAM

Denne specialiserede SRAM -type fungerer med tre stater i stedet for to, hvilket muliggør mere kompleks og effektiv datahåndtering i specifikke applikationer.

Struktur og design af SRAM

SRAM eller statisk RAM er bygget ved hjælp af transistorer, hvor "on" -tilstanden repræsenterer 1 og "off" -tilstanden repræsenterer 0. Denne tilstand forbliver stabil, indtil der er modtaget et ændringssignal.I modsætning til DRAM har SRAM ikke brug for konstant forfriskende for at bevare sine data.I lighed med DRAM mister SRAM imidlertid sine data, når strømmen er slukket.Dens hastighed er imponerende og fungerer ofte ved 20Ns eller hurtigere.

Hver SRAM -hukommelsescelle kræver fire til seks transistorer sammen med yderligere komponenter, hvilket gør den større og dyrere end DRAM, der kun bruger en transistor og en kondensator pr. Celle.Denne forskel i struktur og design betyder, at SRAM og DRAM ikke kan udskiftes.

SRAMs høje hastighed og statiske karakter gør det til et almindeligt valg for cachehukommelse, der ofte findes i en cache -stik på en computers bundkort.Dens interne struktur består af fem hoveddele: en hukommelsescellearray, adresseafkoder (række og kolonne dekodere), sanseforstærker, kontrolkredsløb og buffer/driverkredsløb.Hver hukommelsescelle forbindes til andre celler via delte elektriske forbindelser i rækker og kolonner.Rækker omtales som "ordlinjer", mens lodrette forbindelser til data kaldes "bitlinjer."Specifikke rækker og kolonner vælges via inputadresser, og data læses derefter fra eller skrives til de tilsvarende hukommelsesceller.

For at optimere chipstørrelse og datatilgang er SRAM -celler normalt arrangeret i en matrix eller firkantet layout.For eksempel bruges der i en 4K-bit SRAM, 64 rækker og 64 kolonner, hvilket kræver 12 adresselinjer.Dette firkantede arrangement minimerer chipområdet, mens den opretholder effektiv adgang.Imidlertid kan forbindelserne mellem hukommelsesceller og dataterminaler blive lange i større kapaciteter, forårsage forsinkelser og reducere læse/skrivehastigheder.Disse forsinkelser skal omhyggeligt formåes at opretholde ydeevne og pålidelighed.

Dette design skaber en balance mellem hastighed og størrelse, hvilket gør SRAM ideel til applikationer, der kræver hurtig og konsekvent hukommelsesadgang.

Anvendelser af SRAM i det virkelige liv

Karakteristika ved SRAM

SRAM er hurtigere end dram og forbruger mindre magt, når den er inaktiv.Det er dog dyrere og større, hvilket begrænser brugen af ​​applikationer med høj densitet, lave omkostninger som pc-hukommelse.Dets brugervenlighed og ægte tilfældig adgang gør det velegnet til specifikke højhastighedskrav.

Urfrekvens og strømforbrug

SRAMs strømforbrug øges med adgangsfrekvens.Ved høje frekvenser kan det forbruge flere watt, men ved moderate urhastigheder bruger den meget lidt kraft.Når den er i tomgang, falder strømforbruget til mikrobakniveauer, hvilket gør det energieffektivt i visse scenarier.

Generelle produkter, der bruger SRAM

• Asynkron interface

Asynkron SRAM bruges ofte i chips med kapaciteter, der spænder fra 32 kx8 (f.eks. XXC256) til 16 Mbit.Dens fleksibilitet gør det populært i en række generelle applikationer.

• Synkron interface

Synkron SRAM understøtter applikationer, der kræver burst -transmissioner, såsom cachehukommelse, med kapaciteter op til 18 Mbit.Det er optimeret til hurtige, koordinerede dataoverførsler.

Indlejret i chips

• Mikrokontrollere

I mikrokontrollere leverer SRAM småskala hukommelse (32 byte til 128 kilobyte) til behandling af opgaver i indlejrede systemer.

• CPU -cacher

SRAM fungerer som en cache i CPU'er med højtydende CPU'er og lagrer ofte anvendte data til forbedring af behandlingshastighederne.Det spænder fra et par kilobyte til flere megabyte i størrelse.

• Registre

Processorer bruger SRAM som midlertidig opbevaring i registre, hvilket muliggør hurtigere databehandling under driften.

• Asics og specialiserede IC'er

SRAM er ofte indlejret i applikationsspecifikke integrerede kredsløb (ASICS) til hurtig hukommelsesadgang i tilpassede applikationer.

FPGA- og CPLD -enheder

SRAM er vigtig i FPGA'er og CPLD'er til lagring af midlertidige data og konfigurationsfiler, der understøtter den omprogrammerbare karakter af disse enheder.

Indlejrede applikationer i enheder

• Industrielle og videnskabelige systemer

I industrielt og videnskabeligt udstyr bruges SRAM til pålidelige krav til højhastighedshukommelse, såsom i Automotive Electronics and Control Systems.

• Forbrugerelektronik

Moderne enheder som digitale kameraer, mobiltelefoner og legetøj bruger SRAM til hurtig og effektiv datahåndtering, hvilket ofte integrerer flere megabyte til glat drift.

• Real-time signalbehandling

Dobbeltporteret SRAM bruges ofte i realtidssignalbehandlingsapplikationer til at håndtere kontinuerlige datastrømme effektivt.

Computerapplikationer

• PC'er og arbejdsstationer

SRAM er en hæfteklamme i computere, der tjener som intern CPU -cache og ekstern burst -tilstand cache for at forbedre ydelsen.

• Perifere enheder

Perifere enheder som printere, routere og harddiske er afhængige af SRAM til at buffere og administrere data til glattere operationer.

• Optiske drev

CD-ROM og CD-RW-drev bruger SRAM som en lydsporbuffer, hvilket sikrer problemfri afspilning og optagelse.

• Netværksudstyr

SRAM er integreret i kabelmodemer og andre netværksenheder til styring og bufferdata effektivt.

Entusiast -applikationer

• DIY -processorer

For hobbyister og entusiaster gør SRAMs enkle interface og mangel på opdateringscyklusser det ideelt til DIY -processorprojekter.Dens direkte adresse og databusadgang forenkler integration, så brugerne kan fokusere på ydeevne.
