Hvad er en Flyback Diode?Hvordan det virker, og hvorfor dit kredsløb har brug for en

I denne artikel vil du lære, hvad en flyback-diode er, og hvorfor du har brug for den i kredsløb med relæer, motorer og solenoider.Du vil forstå, hvordan tilbage EMF skabes, når strømmen pludselig stopper, og hvordan det kan beskadige dine omskiftningsenheder.Artiklen forklarer, hvordan en flyback-diode fungerer, hvor du skal placere den, og hvordan du vælger den rigtige.Du vil også se almindelige diodetyper, og hvordan de bruges i kredsløb.

Katalog

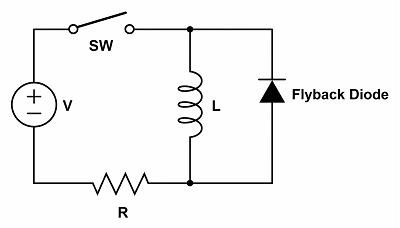

Figur 1. Flyback Diode Circuit

Hvad er en Flyback Diode?

En flyback-diode er en beskyttelsesdiode forbundet i et induktivt kredsløb for at forhindre højspændingsspidser, når strømmen pludselig afbrydes.Det kaldes også en friløbsdiode, snubberdiode eller tilbage EMF-diode.Denne diode bruges hovedsageligt med spoler såsom relæer, solenoider og motorer, der lagrer energi i et magnetfelt.Når omskifteren slukker, kan den lagrede energi skabe en farlig omvendt spænding.Flyback-dioden beskytter transistorer, MOSFET'er og andre switch-komponenter mod skader forårsaget af tilbage-EMF i induktive kredsløb.

Hvorfor er en Flyback Diode nødvendig?

Induktive komponenter såsom spoler og relæer lagrer energi i form af et magnetfelt, mens strøm løber gennem dem.Når strømforsyningen pludselig afbrydes, kollapser magnetfeltet meget hurtigt.Denne pludselige ændring i strøm genererer en højspændingsspids, kendt som tilbage EMF (elektromotorisk kraft).Spændingsspidsen kan være meget højere end forsyningsspændingen og kan beskadige følsomme koblingsenheder.En tilbageløbsdiode er nødvendig for at forhindre denne højspændingstransient i at ødelægge eller svække kredsløbskomponenterne.

Hvordan virker en Flyback Diode?

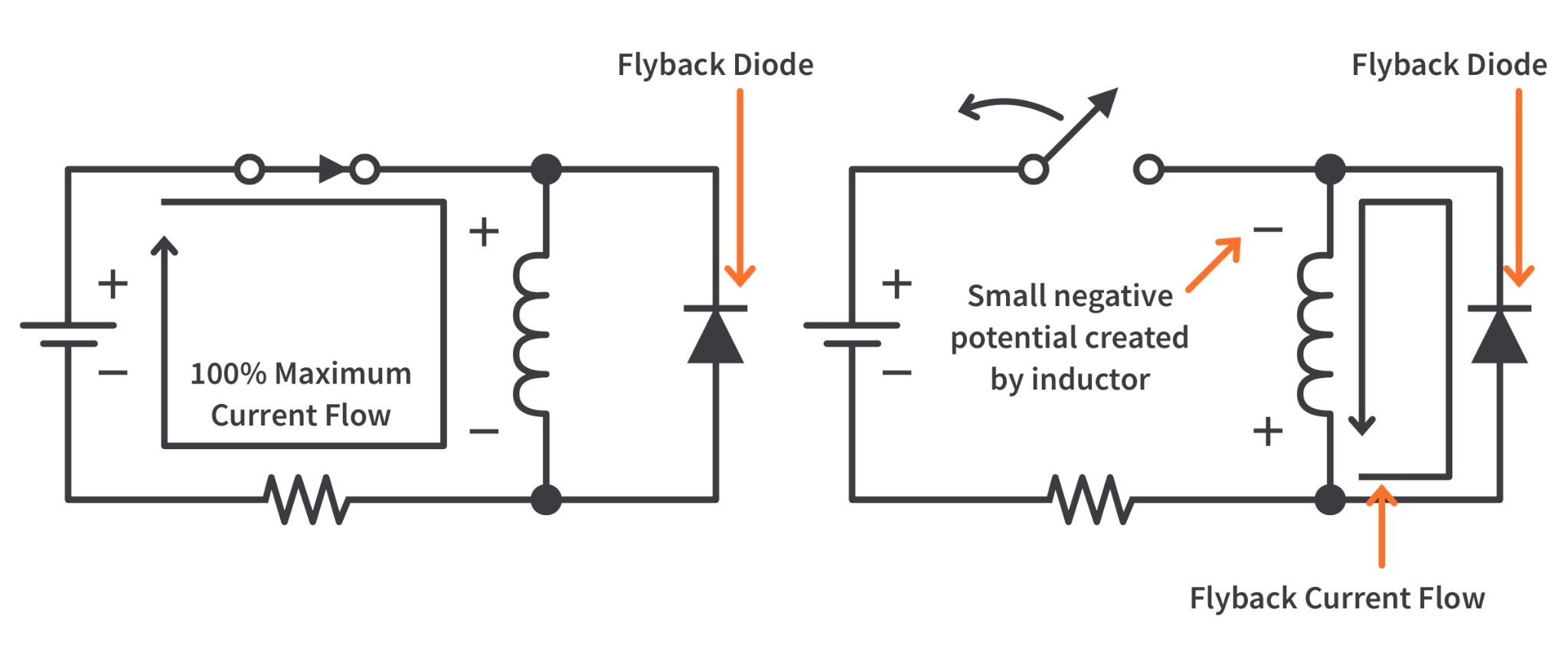

Figur 2. Flyback-diodedrift (normale og slukningsbetingelser)

Under normal drift, når kontakten er lukket, og strømmen løber gennem spolen, er tilbageløbsdioden omvendt forspændt og leder ikke.I denne tilstand forbliver den inaktiv og påvirker ikke kredsløbet.Når kontakten åbner, kan strømmen gennem induktoren ikke stoppe øjeblikkeligt, fordi induktorer modstår pludselige ændringer i strømmen.Det kollapsende magnetfelt frembringer en omvendt spænding over spolen.Denne omvendte spænding forspænder tilbageslagsdioden, hvilket tillader strøm at cirkulere gennem spolen og diodesløjfen.Den recirkulerende strøm aftager gradvist, efterhånden som den lagrede energi frigives.Under denne proces klemmer dioden spændingen til et sikkert niveau, hvilket beskytter omskifterenheden mod højspændingsspidser.

Flyback diodeplacering i et kredsløb

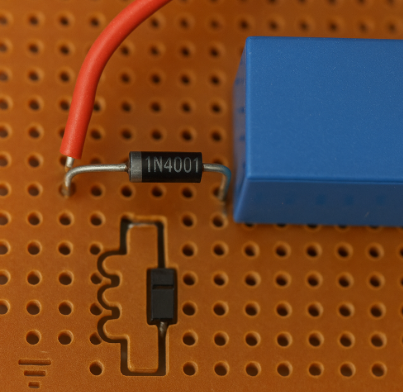

Figur 3. Tilslutning af flyback-diode

En tilbageløbsdiode er forbundet parallelt med den induktive belastning, såsom en relæspole eller motorvikling.Dioden er placeret med korrekt polaritet, hvilket betyder, at dens katode forbinder til den positive forsyningsside af spolen, og dens anode forbinder til den negative side.Denne orientering sikrer, at dioden forbliver omvendt forspændt under normal drift.Når kontakten slukker, vender polariteten over spolen, og dioden bliver fremadrettet.Som vist i figur 3 giver forbindelse af dioden direkte hen over spolen øjeblikkelig beskyttelse til omskifterenheden.

Hvordan vælger man den rigtige flyback-diode?

Valg af den korrekte tilbageløbsdiode sikrer pålidelig kredsløbsbeskyttelse og lang komponentlevetid.Dioden skal matche de elektriske egenskaber for den induktive belastning og koblingsenheden.

1. Tjek omvendt spændingsværdi

Diodens omvendte spændingsmærkning skal være højere end kredsløbets forsyningsspænding.Dette sikrer, at dioden sikkert kan modstå den normale driftsspænding uden at gå i stykker.En sikkerhedsmargin anbefales for at forhindre fejl under forbigående forhold.Kontroller altid den maksimale forsyningsspænding, før du vælger dioden.

2. Bekræft den videresende aktuelle vurdering

Dioden skal håndtere spidsstrømmen, der løber gennem spolen, når kontakten slukker.Forlænsstrømmen skal være lig med eller større end induktorens driftsstrøm.Hvis ratingen er for lav, kan dioden blive overophedet og svigte.Vælg en diode med tilstrækkelig strømkapacitet til pålidelig ydeevne.

3. Overvej gendannelseshastigheden

I hurtigskiftende kredsløb, såsom PWM-motorstyring, bliver genoprettelseshastigheden vigtig.En langsom gendannelsesdiode reagerer muligvis ikke hurtigt nok i højfrekvente applikationer.For sådanne kredsløb forbedrer en hurtig gendannelsesdiode ydeevnen og reducerer koblingstab.Standarddioder er velegnede til lavfrekvente relækredsløb.

4. Vælg mellem standard-, hurtig- eller Schottky-dioder

Standard ensretterdioder fungerer godt til grundlæggende relæ- og magnetbeskyttelse.Hurtig genoprettelsesdioder foretrækkes til at skifte strømforsyning og højhastighedskontrolkredsløb.Schottky dioder tilbyder meget hurtig omskiftning og lavere fremadgående spændingsfald, hvilket forbedrer effektiviteten.Valget afhænger af koblingshastighed og kredsløbskrav.

Almindelige dioder, der bruges som flyback-dioder

Efter at have forstået, hvordan man vælger en flyback-diode, hjælper det at kende de almindelige diodetyper, der bruges i kredsløb.Hver type vælges baseret på omskiftningshastighed, effektivitet og krav til kredsløbsfrekvens.

1N4001–1N4007-serien

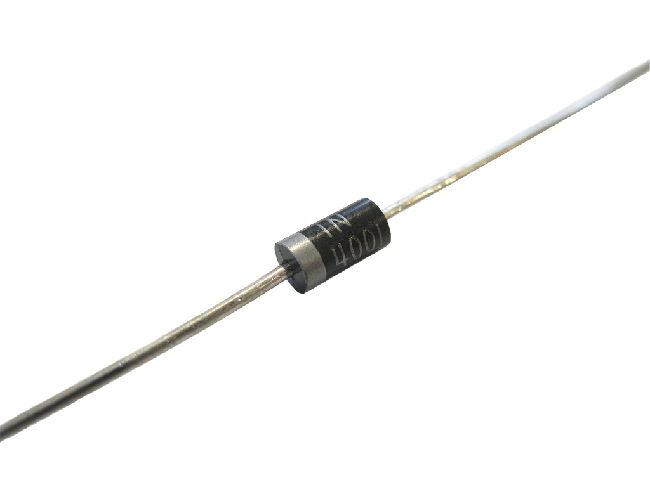

Figur 4. 1N400x Diode

1N4001–1N4007-serien er en gruppe af ensretterdioder til almindelige formål, der almindeligvis bruges som tilbageslagsdioder i lavfrekvente kredsløb.Disse dioder er konstrueret til standard strømudligning og grundlæggende induktiv belastningsbeskyttelse.De håndterer moderat strøm og er meget udbredt i relædriverkredsløb og små DC-motorstyringssystemer.Forskellen mellem hver model ligger hovedsageligt i deres maksimale omvendte spænding.Fordi de er langsom gendannelsesdioder, er de bedst egnede til lavhastighedskoblingsapplikationer.Som vist på figuren er denne aksiale blydiode enkel i strukturen og bredt tilgængelig i elektroniske komponenter.

HER108

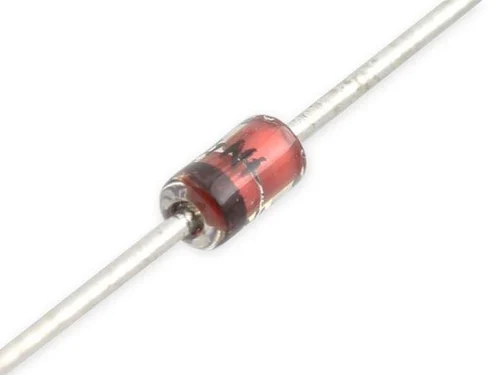

Figur 5. HER108-diode

HER108 er en højeffektiv hurtiggendannelsesdiode designet til omskiftningsapplikationer med højere hastighed.Det er almindeligvis brugt som en flyback-diode til at skifte strømforsyninger og PWM-kontrolkredsløb.Sammenlignet med standard ensretterdioder har den en hurtigere reverseringstid, hvilket reducerer koblingstab.Dette gør den velegnet til kredsløb, der opererer ved højere frekvenser.HER108 understøtter også højere spændingshåndteringskapacitet, hvilket gør den pålidelig i krævende miljøer.Som illustreret i figuren kommer den typisk i en aksial pakke svarende til andre ensretterdioder.

UF4007

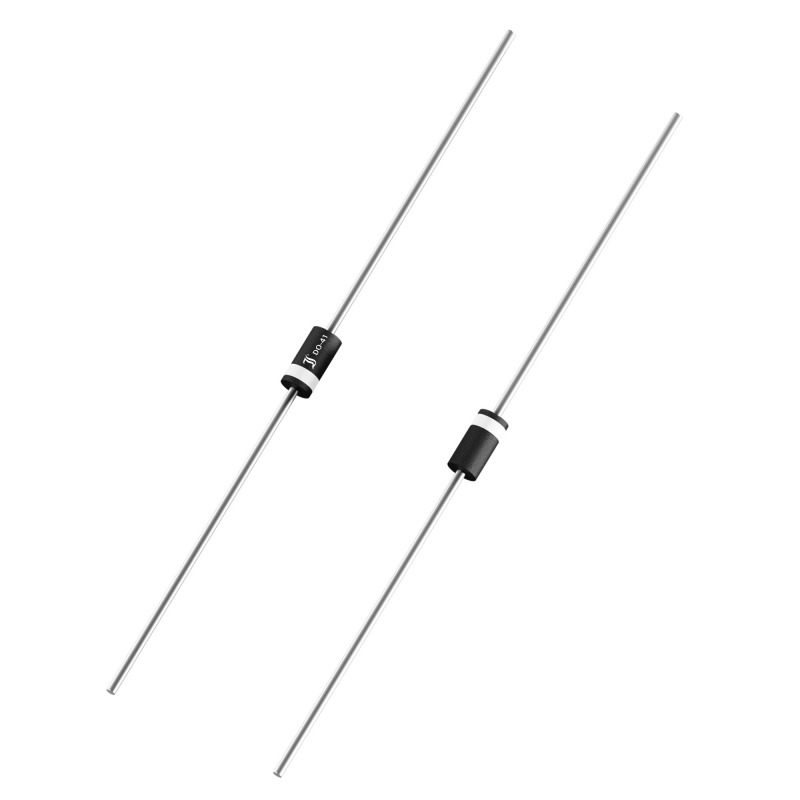

Figur 6. UF4007 Diode

UF4007 er en ultrahurtig gendannelsesdiode, der er meget udbredt til tilbageslagsbeskyttelse i højhastigheds elektroniske kredsløb.Den tilbyder det samme spændingsmærkeområde som 1N4007, men med meget hurtigere switchydeevne.Denne funktion gør den ideel til at skifte regulatorer, invertere og SMPS-kredsløb.På grund af sin hurtige genopretningstid reducerer den støj og forbedrer den samlede systemeffektivitet.Det vælges ofte, når standarddioder er for langsomme til applikationen.Som det ses på figuren, ligner den en almindelig ensretterdiode, men er optimeret til højfrekvent drift.

FR107

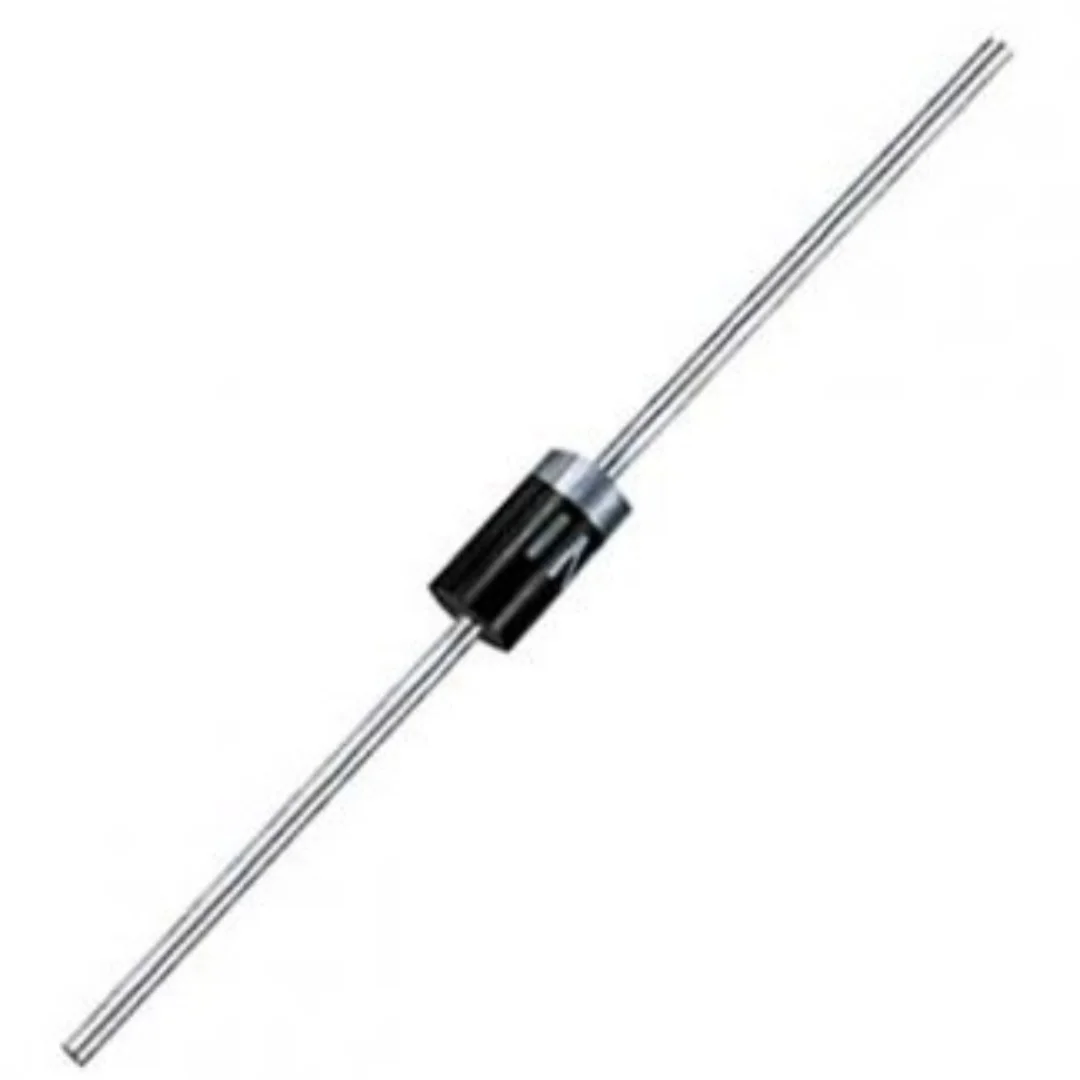

Figur 7. FR107 diode

FR107 er en ensretterdiode med hurtig gendannelse, der almindeligvis bruges til flyback- og freewheeling-applikationer.Det giver hurtigere reverse recovery sammenlignet med standard 1N400x dioder.Dette gør den velegnet til mellemfrekvente koblingskredsløb og motordriversystemer.FR107 understøtter moderat strømhåndtering og stabil ydeevne under skifteforhold.Det bruges ofte i strømforsyningskredsløb, hvor forbedret responshastighed er påkrævet.Som vist i figur 7 kommer den i en kompakt aksial-bly-pakke til nem PCB-montering.

1N5819

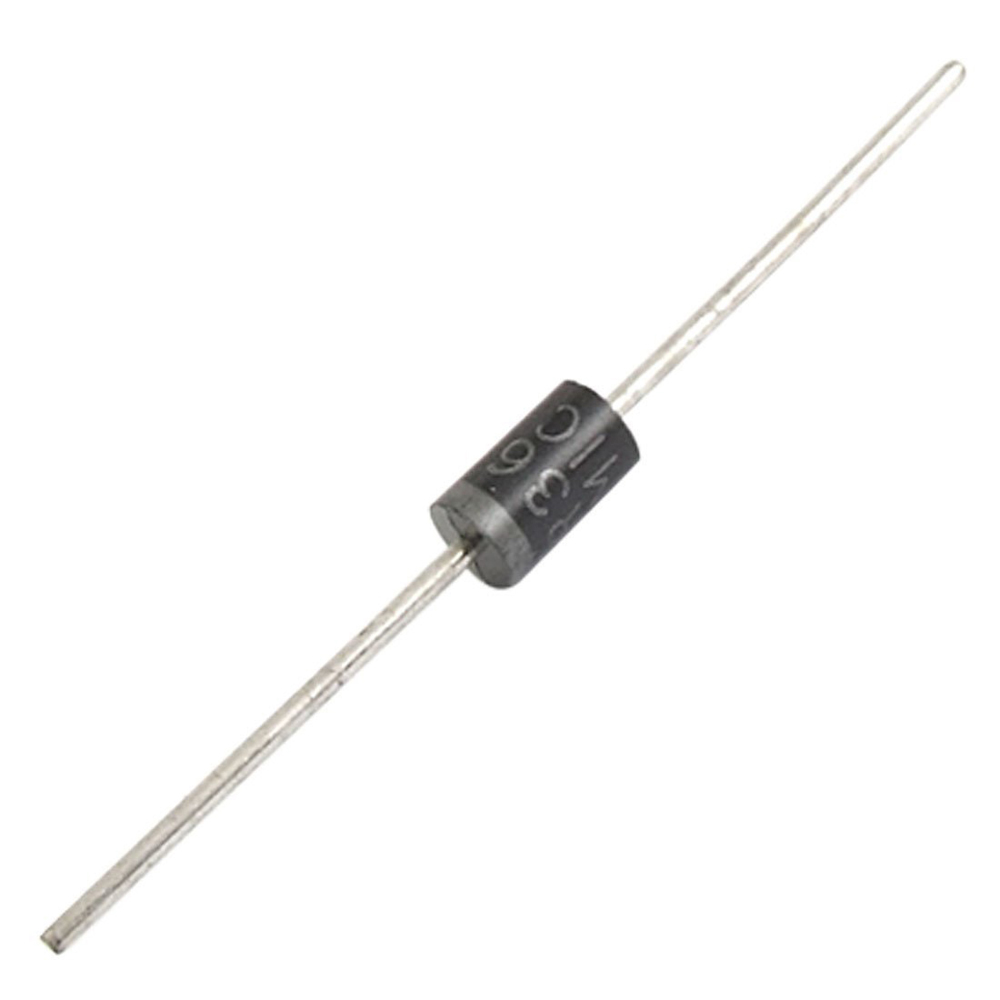

Figur 8. 1N5819 Schottky Diode

1N5819 er en Schottky-diode, der almindeligvis bruges som en flyback-diode i lavspændings-, højeffektive kredsløb.I modsætning til standard ensretterdioder har den et meget lavt fremadrettet spændingsfald.Dette reducerer strømtab og forbedrer effektiviteten i batteridrevne systemer.Den tilbyder også meget hurtig omskiftningsydelse, hvilket gør den velegnet til højfrekvente DC-DC-konvertere.På grund af dets lave spændingsfald er det meget brugt i lavspændingsmotordrivere og indlejret elektronik.Som vist i figuren har dioden en typisk aksial formfaktor, men bruger Schottky barriereteknologi internt.

Flyback Diode vs Freewheeling Diode vs Snubber

Begreberne flyback diode og freewheeling diode bruges ofte i flæng, men de refererer til lidt forskellige brugskontekster.Et snubberkredsløb er imidlertid en bredere beskyttelsesmetode, der kan bruge modstande og kondensatorer i stedet for en diode.

Parameter	Flyback diode	Frihjulsdiode	RC Snubber kredsløb
Grundlæggende definition	Beskyttelsesdiode til induktive belastninger	Diode, der tillader strømrecirkulation	Modstand-kondensator spændingsundertrykkelsesnetværk
Hovedformål	Undertrykk tilbage EMF	Oprethold den nuværende vej	Reducer spændingsspidser og ringetoner
Typiske komponenter	Enkelt diode	Enkelt diode	Modstand + kondensator
Brugt med	Relæer, motorer, spoler	Induktorer i omformere	Skift enheder
Placering	På tværs af induktiv belastning	På tværs af induktor	På tværs af kontakt eller belastning
Spændingskontrol	Klemmer spændingen til sikkert niveau	Vedligeholder strømflowet	Absorberer forbigående energi
Kredsløbskompleksitet	Meget simpelt	Meget simpelt	Mere kompleks
EMI reduktion	Moderat	Moderat	Høj
Skiftende hastighedspåvirkning	Forsinker strømmens henfald	Forsinker strømmens henfald	Tillader kontrolleret henfald
Krafttab	Lav	Lav	Højere på grund af modstand
Frekvensegnethed	Lav til medium	Middel til høj	Højfrekvente kredsløb
Energihåndtering	Magnetisk energi	Magnetisk energi	Elektrisk transient energi
Almindelig brugsbetegnelse	Relæ beskyttelse	Power konverter induktor	Højhastighedskoblingsbeskyttelse
Komponentantal	En	En	To eller flere

Fordele ved at bruge flyback-dioder

Flyback-dioder er meget udbredt, fordi de giver enkel og effektiv kredsløbsbeskyttelse.De forbedrer pålideligheden og reducerer risikoen for fejl ved at skifte systemer.

• Beskytter transistorer, MOSFET'er og switching-enheder mod spændingsspidser

• Reducerer elektrisk støj og elektromagnetisk interferens (EMI)

• Lavpris og bredt tilgængelig komponent

• Nem at installere med enkel parallelforbindelse

• Forbedrer den samlede kredsløbsholdbarhed og levetid

• Kræver minimal yderligere designkompleksitet

Anvendelser af flyback-dioder

Flyback-dioder bruges almindeligvis i kredsløb, der indeholder induktive belastninger.Deres rolle er stor i at opretholde stabil og sikker drift i mange elektroniske systemer.

1. Relædriverkredsløb

Flyback-dioder er meget udbredt i relædriverkredsløb for at beskytte transistorer, der styrer relæspolen.Når relæet slukker, forhindrer dioden højspændingsspidser.Dette sikrer pålidelig drift i automatiserings- og kontrolsystemer.

2. DC-motorstyring

I DC-motordriverkredsløb beskytter flyback-dioder koblingsenheder mod induktive spændingsspidser.De bruges i H-bro motorstyring og PWM hastighedsregulatorer.Dette hjælper med at opretholde en stabil motordrift.

3. Magnetkontrolsystemer

Solenoider genererer stærk induktiv spænding, når de er slukket.En flyback-diode forhindrer beskadigelse af styreelektronikken.Disse systemer er almindelige inden for industriel automation og ventilstyring.

4. Bilelektronik

Flyback-dioder bruges i bilrelæmoduler og aktuatorkredsløb.Køretøjer indeholder mange induktive belastninger såsom brændstofinjektorer og relæer.Korrekt beskyttelse forbedrer langsigtet pålidelighed i barske miljøer.

5. Skift af strømforsyninger

I skiftende strømkredsløb bruges flyback-dioder til at styre energiflowet i induktive komponenter.De hjælper med at beskytte MOSFET'er og styre spændingsspidser.Dette forbedrer systemstabiliteten i regulerede strømsystemer.

6. Indlejrede og mikrocontrollersystemer

Mikrocontrollere styrer ofte relæer og motorer gennem transistorer.Flyback-dioder beskytter disse lavspændingslogiske systemer mod induktive transienter.Dette forhindrer uventede nulstillinger eller hardwareskader.

Konklusion

En flyback-diode beskytter omskiftningsenheder ved at give en sikker vej for induktiv strøm, når strømmen er slukket.Korrekt placering på tværs af den induktive belastning og korrekt valg baseret på spænding, strømkapacitet og genoprettelseshastighed er vigtige for effektiv beskyttelse.Forskellige diodetyper, herunder standard-, hurtiggendannelses- og Schottky-dioder, vælges afhængigt af skiftefrekvens og effektivitetsbehov.Ved at reducere spændingsspidser, elektrisk støj og komponentspænding forbedrer flyback-dioder pålideligheden og forlænger levetiden for elektroniske systemer.
